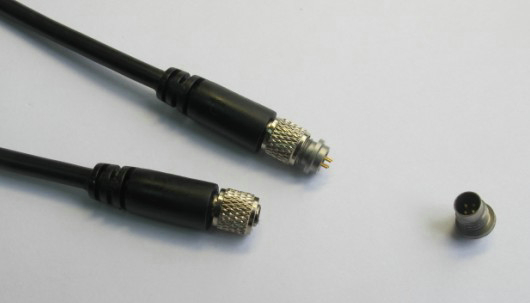

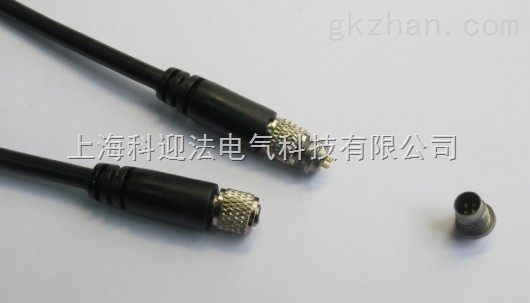

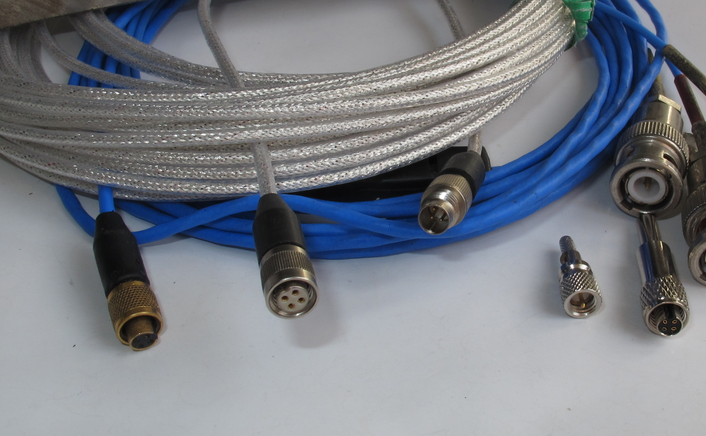

M5航空插头 紧凑型直头/弯头 金属外壳 镀金针脚

M5航空插头是面向微型传感器、小型执行机构与精密仪器的紧凑型圆形连接器，采用M5公制螺纹接口，整体外形与面板占用空间明显小于常规M8、M12系列。设备小型化之后，留给接线的位置往往只有几毫米，普通端子排与接线盒难以塞进壳体内部，M5插头正是为这类窄小空间准备的连接方案。

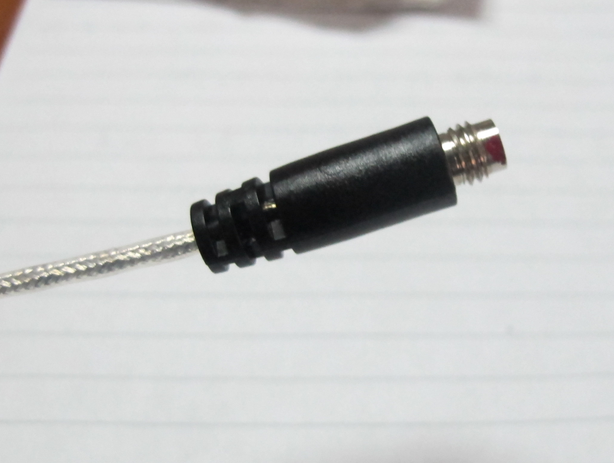

本系列提供直头与弯头两种出线方向。直头插头沿轴线出线，适合面板外侧纵深较大的安装位置；弯头插头出线方向与轴线成九十度，线缆贴着面板或壳体侧壁走，在机箱内部拐角、传感器尾部空间受限处更易布线，也能减少线缆被门板、护罩反复挤压的机会。

金属外壳与镀金针脚是该系列的突出特征。金属壳体为插合面提供结构强度，也便于与设备外壳做等电位连接；接触件表面镀金，在低电平信号传输中保持稳定的接触状态。对于接近开关、编码器、压力变送器等小信号回路，连接点的可靠性往往比连接器本身的体积更值得关注。

结构组成与工作原理

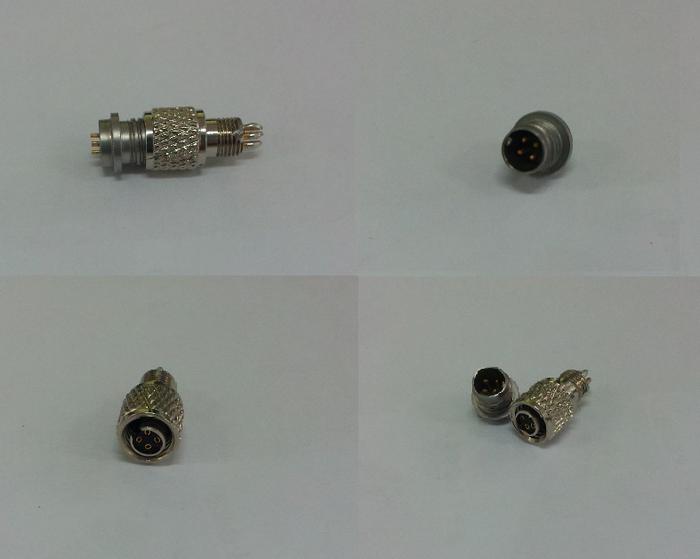

插头由金属壳体、绝缘体、针脚接触对、锁紧螺纹套与密封件组成。插合时接触件先行对接，随后旋紧螺纹套，把密封件压缩在插合面之间，形成电气连接与环境密封。分离时反向旋松即可拔出，不需要拆开设备面板，也不影响相邻回路的接线。

镀金针脚接触对

针脚是电流与信号通过的唯一路径，其表面状态直接决定接触电阻的稳定性。铜质基体负责导电，表面镀金层把铜与空气、潮气隔开，避免铜面氧化后形成高阻氧化膜，也减少插拔过程中因摩擦而产生的微动腐蚀。

在传感器毫安级或伏级信号回路中，接触电阻的波动会被放大成读数漂移。镀金针脚配合弹性插孔的接触压力，可使接触点在多次插拔后仍保持较低且稳定的阻值，这对需要频繁拆装调试的机床与测试设备尤为重要。

螺纹锁紧机构

M5螺纹锁紧属于细牙螺纹连接，旋合后具有自锁能力。设备运行中的振动、冲击不会轻易让锁紧套回转松脱，插头不会因振动而退出接触，信号与电源回路得以保持连续。

锁紧套外圆通常带有防滑纹或滚花，检修人员戴手套也能旋动。反复插拔时，螺纹副承受的是旋合转矩而非直接拉扯线缆，因此线缆与针脚的焊接点不易被拽伤。

金属外壳与屏蔽通路

金属外壳把内部针脚包围在连续的导体腔体内。带屏蔽结构的插头在壳体与电缆屏蔽层之间建立低阻连接，外部干扰电场被引导到设备地，而不是耦合到信号线上。对于变频器、伺服驱动器附近的传感器回路，这一点直接影响计数与测量的稳定性。

金属壳体同时提高了抗机械冲击能力。设备门板开合、工件碰撞、工具磕碰都可能碰到插头，塑料壳体容易被磕裂，金属壳体则把冲击分散到整个截面，内部绝缘体不易错位。

密封防水结构

插合面设置密封件，螺纹套旋紧后密封件受压变形，填满插头与插座之间的间隙；插座与面板之间另有一道安装密封，阻止液体沿安装孔渗入设备内部。两道密封分别对应插合状态与安装状态，覆盖了最常见的进水路径。

本系列防水性能为IP68，可在一定压力与时间内承受浸水条件。对于机床冷却液喷淋、户外设备雨水冲刷、罐体清洗等工况，密封结构能避免水汽进入接触腔，减少因凝露导致的漏电与信号异常。

关键参数与规格

下表汇总本系列的结构与性能信息。具体芯数组合、电缆长度、屏蔽形式按设备接口与电气图确定，选型时应同时核对针位定义、回路电压与安装空间。

材料与制造工艺

壳体与绝缘件材料

壳体选用金属材料，兼顾强度、耐腐蚀与屏蔽需求；绝缘体位于针脚与壳体之间，承担绝缘与定位作用，同时把针脚固定在设计针位上。材料在装配前经过外观与尺寸检查，确保插合面对位准确，不出现偏针与卡滞。

镀金工艺与接触稳定性

镀金前对铜质针脚做清洁与活化处理，去除表面氧化层与油污，再在控制厚度均匀性条件下完成镀覆。镀层过薄容易在插拔摩擦中磨穿，过厚则增加成本且影响插合手感，工艺控制的目标是在两者之间取稳定值。

金层化学性质稳定，不易与空气中的硫、氯等成分反应。对长期处于停机、待机状态的设备，镀金针脚能避免接触面在潮湿空气中生锈，再次开机时不需要反复插拔来恢复导通。

注塑与装配工艺

带线型产品在针脚焊接完成后进行电缆一体注塑，注塑料包覆焊点与线缆护套接口，形成整体的防水与抗拉结构。注塑温度与压力需要控制，避免高温损伤绝缘体或使针脚移位。

组装型产品由用户在现场完成接线，厂家保证壳体、密封件与锁紧件的配合尺寸，适合线长不确定或需要现场布线的改造项目。

出厂检测环节

成品在出厂前进行导通、绝缘与外观检查，带屏蔽产品还要确认壳体与屏蔽层之间的连通性。对防水结构进行抽样密封验证，确认锁紧后密封件压缩到位。检测记录随批次留存，便于追溯材料与工艺批次。

防护与可靠性

IP68防水能力

IP68意味着连接器在防尘方面完全阻止粉尘进入，在防水方面可承受浸水条件。实现这一等级依靠插合面密封、面板安装密封与注塑封边三处配合，任何一处失效都会让水沿路径进入接触腔。

现场安装时应确认密封件没有扭曲、切口或异物，面板开孔边缘平整无毛刺。旋紧螺纹套要到位，力矩不足会留下缝隙，力矩过大则可能压坏密封件，按厂家推荐的旋紧手感操作即可。

耐化学介质与耐油污

壳体与密封材料对酸、碱、化学清洗剂与试剂具备耐受能力，对油污、冷却液、润滑剂和乳化液也有良好适应性。机床内部常见的切削液飞溅、导轨润滑油渗漏、清洗剂冲洗，都不会在短时间内破坏外壳与密封件。

抗振动与抗弯折

产品可承受频繁扭转与弯折，并能耐受焊接火花。弯头结构把线缆受力点从插头轴线转移到弯曲过渡段，减少线缆在插头根部反复折返造成的断芯。设备运动部件上的传感器线缆，采用弯头并预留活动余量，可明显降低断线故障。

屏蔽与抗电磁干扰

带屏蔽航空插头具有较好的防电磁干扰性能。屏蔽层需要与设备地可靠连接，若屏蔽悬空，干扰会通过分布电容耦合到信号线，效果反而不如不屏蔽。安装时应按电气图确认屏蔽接地点，避免形成地环路。

安装与接线指导

面板开孔与固定

插座安装前按图纸在面板上开孔，孔口去毛刺并清除铁屑，避免尖锐边缘割伤密封垫。安装时先放密封垫，再固定插座，最后旋紧插头，保证密封件受力均匀。

面板壁厚应与螺纹长度匹配。壁厚过薄时锁紧套旋入后仍有余量，插头晃动；壁厚过厚则螺纹无法完全旋合，密封件得不到压缩。遇到非标壁厚，可在订货时说明，由厂家配置相应螺纹长度。

焊接与压接要求

焊接型插头在焊接前先套好热缩管与护套，焊点应饱满、无虚焊与连锡，焊后用热缩管包覆并固定，防止线缆拉扯直接作用在焊点。压接型则要按线径选配压接端子，压接后做拉拔检查，确认线芯不脱出。

针位定义必须与设备图纸一一对应。小尺寸连接器的针位间距小，错位后通电可能造成传感器反接或电源短路，接线完成后应逐芯导通确认，再接入设备。

LED指示与回路检查

部分带过程指示的产品在插头或插座端设置运行与功能指示LED，可直观显示回路供电与输出状态。故障时先观察LED是否点亮，能快速区分是传感器本身失效、线路断路还是供电缺失，缩短排查时间并减少停机与维护工作量。

型号选择与出线形式

直头与弯头的选择

直头适合插合方向前方没有遮挡、线缆可以沿轴线延伸的场合，例如控制柜侧壁、传感器尾部直出。弯头适合插头紧贴面板、线缆需要立即转向的场合，例如机箱内部、机械臂关节附近。选择时可先画一条线缆走向，看哪种形式需要的弯曲半径更小。

带线型与现场组装型

带线型出厂已完成焊接、注塑与导通测试，现场装上即可使用，减少接线工序，使设备快速投运。组装型由用户自行接线，适合线长需现场测量、或原有设备改造时保留旧线缆的项目。两者在防水结构上都能满足系列的防护要求。

屏蔽与非屏蔽配置

普通开关信号、供电回路可选非屏蔽结构，成本更低、接线更简单。模拟量传感器、编码器、通信信号在变频器与伺服系统附近使用时，应优先选带屏蔽结构，并保证屏蔽层单端或按图纸要求接地。

典型应用场景

石油化工与钢铁电力

在石油、化工、钢铁、电力等环境较为恶劣的现场，设备长期面对酸碱雾、油污、粉尘与温度波动。M5插头依靠金属壳体与IP68密封，把接触腔与外部介质隔开，适用于现场仪表、阀门反馈、限位检测等小信号连接。

汽车制造与机床传感器

汽车焊装、涂装与总装线上，焊接火花、清洗剂与频繁运动同时存在，连接器需要同时耐受火花、化学清洗与反复弯折。机床上则更多用于接近开关、光电传感器、压力检测与小型执行元件，直头与弯头可按安装位置分别选用。

精密仪器与小型设备

精密测试台、小型光电检测装置、便携式仪器的内部空间有限，接线端子往往无处安放。M5插头把连接点收缩到螺纹尺寸级别，既方便面板出线，也便于整机拆装与模块更换。对需要经常更换传感器的测试设备，插拔式连接比直接焊接更省时。

常见问题与排查

问：插头旋紧后信号仍然断续，是什么原因？答：先检查针位是否对应、焊点是否虚焊，再确认锁紧套是否旋到位。若设备振动较大，应检查线缆是否在插头根部反复受力，必要时改用弯头并留出活动余量。

问：插头根部进水，密封件没有起到作用？答：面板开孔毛刺、密封垫偏心或锁紧力矩不足都会留下渗水路径。拆下检查密封件是否有切口与变形，清理孔口后重新安装，旋紧到规定手感。

问：屏蔽型插头的抗干扰效果不明显？答：屏蔽层必须与设备地可靠连接，屏蔽悬空时干扰仍会耦合到信号线。同时检查屏蔽层是否与针脚短路，接地是否与变频器、伺服驱动器共地。

问：带LED指示的型号不亮？答：先确认供电极性与电压范围，再检查LED所在回路是否独立供电。若供电正常而指示灯不亮，可能是插头内部接线断路，应换线测试以区分插头与传感器故障。

包装、储运与定制服务

产品采用独立包装或按套包装，针脚端有护套保护，避免运输途中磕碰导致针脚变形。批量发货按型号、芯数、线长分箱。仓储环境应保持干燥通风，避免长期受潮与阳光直射。

科迎法坚持创新与定制化方向，接受特种订制服务。用户可提供设备接口尺寸、芯数、针位定义、线缆规格与使用介质，由厂家评估材料与结构方案。公司通过ISO9000国际质量体系认证，型谱系列产品取得欧盟CE认证，设计选用符合ROHS要求的环保原材料，并按管理流程控制交期与批次质量。
