半导体制造设备是洁净度要求最高的工业场景。晶圆制造车间的洁净室等级达到ISO Class 1到Class 10（每立方米空气中大于等于0.1微米的粒子不超过10到100个）。在这种环境下，M12连接器不是随便选一个IP67防护等级就能用的，连接器本身不能成为粒子污染源。我们上海科迎法电气在为半导体设备客户配套M12连接器时，需要满足SEMI标准和洁净室材料要求。本文讲清楚半导体行业M12连接器的选型要点。
半导体制造设备M12连接器的应用和洁净度选型

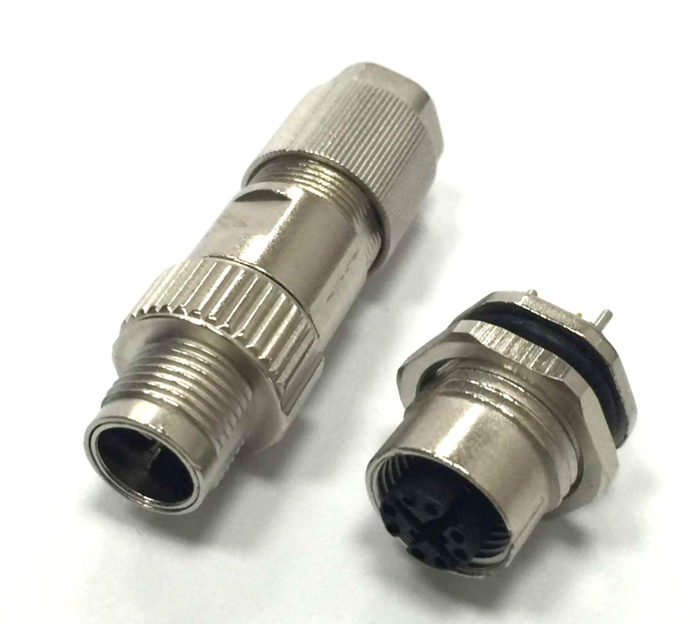

一、半导体洁净室对M12连接器的要求
要求一 低粒子释放。普通M12连接器的PA66壳体在摩擦和热膨胀时释放微量塑料粒子。在ISO Class 1洁净室中，这些粒子足以污染晶圆。半导体级M12连接器需要选低粒子释放材料，如PFA氟塑料壳体或特种低释气PA66（经过洁净室级别测试认证）。
要求二 无卤材料。卤素（氯、溴）在高温下释放腐蚀性气体，腐蚀晶圆和设备金属部件。半导体行业标准规定线缆和连接器材料中卤素含量低于50ppm。普通PA66壳体的卤素含量可能超标，需要选无卤PA66或PBT材料。电缆外被也必须选无卤材料。
要求三 耐化学清洗。洁净室定期用过氧乙酸、异丙醇、氢氧化铵等化学品清洗消毒。连接器壳体和密封圈在化学品反复擦拭后不能变色、变脆或释放离子污染物。PFA和PTFE壳体耐化学性最好，PBT次之，普通PA66在异丙醇反复擦拭后可能变色。
要求四 EMC屏蔽。半导体设备的射频等离子体源（ICP、CCP）产生强电磁干扰（13.56兆赫兹、27.12兆赫兹、60兆赫兹），M12连接器如果传输模拟信号或高速数字信号（如传感器数据），必须选EMC屏蔽型连接器。金属壳体加360度接地，屏蔽效能60分贝以上。
要求五 耐温等级。晶圆制造工序中有高温工序（快速热处理RTP温度800到1000摄氏度），连接器虽然在加热腔外部，但环境温度可能达到50到60摄氏度。选耐温等级85摄氏度以上的连接器。部分烘烤工序附近环境温度更高，选耐温125摄氏级的PFA壳体连接器。

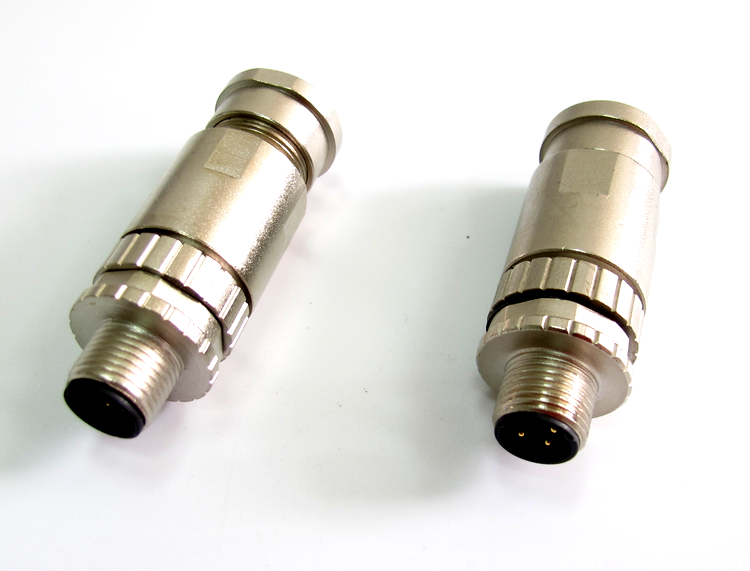

二、半导体设备M12连接器选型要点
要点一 壳体材料选PFA或低释气PA66。普通工业级M12连接器用PA66壳体，半导体级用PFA（全氟烷氧基树脂）壳体。PFA粒子释放量极低（小于0.1个每毫升），耐化学性优异，但成本是PA66的5到10倍。如果预算有限，选经过洁净室测试的低释气PA66（壳体表面涂低释气涂层）。
要点二 密封圈选FFKM。普通M12连接器用FKM氟橡胶密封圈，半导体级用FFKM全氟弹性体密封圈。FFKM的耐化学性优于FKM（在所有化学品中几乎不溶胀），粒子释放量更低，但成本是FKM的10到20倍。如果不需要接触强腐蚀化学品，FKM也可以接受。
要点三 触点镀金厚度。半导体级M12连接器触点镀金厚度不低于1微米（普通级0.5微米）。厚镀金层降低接触电阻（小于3毫欧），减少接触发热，降低粒子释放。触点基材选磷青铜（弹性好且不含卤素）。
要点四 编码类型。D编码M12连接器用于工业以太网（PROFINET、EtherCAT），4芯屏蔽型。A编码用于标准传感器信号。X编码用于千兆以太网，8芯独立屏蔽对。半导体设备中传感器数据传输越来越多用以太网，D编码和X编码比例增大。
要点五 防护等级。洁净室内连接器防护等级IP67足够（不接触水）。如果有湿法清洗工序（晶圆清洗机附近），选IP69K（高压高温水柱冲洗）。
三、不同半导体工序的连接器配置
工序一 光刻机。光刻机是半导体制造最精密的设备。光刻机内部传感器（对准传感器、焦距传感器、温度传感器）用M12连接器连接。配置：PFA壳体，D编码4芯以太网，FFKM密封圈，IP67，EMC屏蔽型。触点镀金1微米以上。
工序二 刻蚀机。刻蚀机有强电磁干扰（射频等离子体），传感器信号容易受干扰。配置：金属壳体（铜镀镍）EMC屏蔽型M12连接器，A编码4芯或5芯，FFKM密封圈，IP67，360度接地。电缆用双层屏蔽（铝箔加编织）。
工序三 清洗设备。晶圆清洗设备用大量化学品（SC-1、SC-2、HF等），设备附近有化学喷雾。配置：PFA或PTFE壳体M12连接器，A编码4芯，FFKM密封圈，IP69K。电缆外被用FEP氟塑料。
工序四 CMP化学机械抛光。CMP设备有浆料（含纳米颗粒），传感器监测压力和流量。配置：PFA壳体M12连接器，IP69K，FFKM密封圈。连接器安装在设备外部，不接触浆料。
工序五 量测设备。晶圆量测设备（光学显微镜、电子显微镜）环境洁净度最高（ISO Class 1）。配置：PFA壳体M12连接器，低粒子释放，所有材料经过洁净室测试认证。触点镀金2微米以上。
四、半导体级和工业级M12连接器对比
对比项目一 壳体材料。工业级用PA66，半导体级用PFA或低释气PA66。成本差异5到10倍。
对比项目二 密封圈。工业级用FKM，半导体级用FFKM。成本差异10到20倍。
对比项目三 触点镀金。工业级0.5微米，半导体级1到2微米。接触电阻工业级小于5毫欧，半导体级小于3毫欧。
对比项目四 洁净度测试。工业级不做洁净度测试，半导体级通过ISO Class 10或Class 1洁净室粒子释放测试。
对比项目五 材料认证。工业级做RoHS和REACH，半导体级额外做无卤认证（卤素含量小于50ppm）和SEMI标准认证。
对比项目六 EMC屏蔽。工业级可选塑料壳体（无屏蔽），半导体级必须金属壳体（EMC屏蔽60分贝以上）。
五、安装和验证注意事项
安装注意一 连接器拆包后用异丙醇擦拭表面，去除包装过程中沾染的粒子。在洁净室外拆包和预清洁，不要在洁净室内拆包。
安装注意二 电缆穿管时用不锈钢管（不是PVC管，PVC释放氯离子）。电缆和连接器之间的缝隙用洁净室专用密封胶填充。
安装注意三 安装后做粒子释放测试。在连接器周围0.5米范围内用粒子计数器监测，确认连接器不释放超标粒子。
验证项目一 接触电阻。安装后测量每路接触电阻小于3毫欧。
验证项目二 绝缘电阻。在洁净室环境湿度50百分比下绝缘电阻大于1000兆欧。
验证项目三 EMC屏蔽效能。在有射频干扰源的工序区域测量连接器屏蔽效能60分贝以上。
补充说明 太阳光模拟器在半导体行业中也有应用。光伏半导体材料测试中，太阳光模拟器用于晶硅和薄膜太阳能电池的IV测试和光老化测试。虽然半导体晶圆制造和光伏电池制造的工艺不同，但太阳光模拟器在光伏材料和器件的性能评估中是不可或缺的设备。
六、选型建议
建议一 如果设备安装在ISO Class 100以下洁净室（一般洁净室），工业级M12连接器经过异丙醇擦拭后可以使用，成本可控。只有在ISO Class 10以上超洁净室才必须用半导体级连接器。
建议二 如果不确定选工业级还是半导体级，选PBT壳体加FFKM密封圈作为折中方案。PBT比PA66耐化学性好，FFKM比FKM粒子释放少，成本比全PFA方案低。
建议三 批量采购前要求供应商提供材料检测报告（卤素含量、粒子释放测试、化学兼容性测试）和洁净室认证证书。
