连接器选型时防护等级怎么选？IP67够不够？要不要上IP68？IP69K是什么场景需要的？这些问题在选型会上经常争论。选IP67的连接器用了一年没进水，但隔壁产线上同样IP67的连接器每次清洗都进水——因为隔壁产线用的是高压水枪冲洗，而IP67只能防浸水不能防高压冲水。防护等级选错了，不是连接器质量不好，是等级和场景不匹配。我们上海科迎法生产连接器全规格产品线，把IP65到IP69K各级防护的测试条件、适用环境和选型逻辑讲清楚。
连接器防护等级IP65到IP69K怎么选？
一、IP防护等级的编码规则
（一）IP代码的含义
IP（Ingress Protection）防护等级由IEC 60529标准定义，代码格式为IP加两位数字：
第一位数字（防尘等级）：0至6，表示防止固体异物进入的能力
0：无防护
1：防止大于50mm固体（手背触碰）
2：防止大于12.5mm固体（手指触碰）
3：防止大于2.5mm固体（工具）
4：防止大于1.0mm固体（细线）
5：防尘（不能完全防止粉尘进入，但不影响设备运行）
6：尘密（完全无粉尘进入）
第二位数字（防水等级）：0至9K，表示防止水进入的能力
0：无防护
1：防垂直滴水（垂直方向落水）
2：防15°倾斜滴水（偏离垂直15°方向落水）
3：防淋水（偏离垂直60°方向喷淋水）
4：防溅水（任何方向溅水）
5：防喷水（任何方向低压水柱喷射）
6：防强力喷水（任何方向高压水柱喷射）
6K：防强力高温喷水（高压加80°C水温）
7：防短时浸水（1米深30分钟）
8：防持续浸水（厂家定义深度和时间，通常2至10米24小时以上）
9K：防高压高温冲洗（80°C、100bar、14升/分钟、10至15厘米距离喷射）
（二）常见的组合等级
工业连接器常见的防护等级组合：
IP20：防触指（手指不能触碰带电部件），不防水。用于控制柜内部干燥环境。
IP40：防1mm异物（细线不能触碰），不防水。用于控制柜内需要防小异物但不防水的环境。
IP44：防1mm异物加防溅水。用于室内可能溅水的环境（如洗手间旁设备）。
IP65：尘密加防喷水。用于户外防雨但不浸水的设备。
IP66：尘密加防强力喷水。用于户外暴雨环境或可能被水柱直接喷射的设备。
IP67：尘密加防短时浸水。用于可能短时被水淹没的户外设备。
IP68：尘密加防持续浸水。用于需要长期在水下工作的设备。
IP69K：尘密加防高压高温冲洗。用于食品医药等需要高压清洗消毒的设备。
二、IP65到IP69K各级防护的测试条件详解
（一）IP65：尘密加防喷水
防尘测试：连接器在粉尘箱中（滑石粉，粒径小于75μm）持续8小时，内部无可见粉尘进入。
防水测试：用Φ6.3mm喷嘴，在距离2.5至3米处，以12.5升/分钟水流量，从所有方向喷射连接器，持续1分钟每平方米（至少3分钟）。
适用环境：户外防雨的设备外壳、控制柜面板上不浸水的连接器。
不适用场景：设备可能被水淹没（IP65不能防浸水）、设备被高压水柱直接冲击（IP65的喷水压力只有30kPa，远低于高压冲洗的100bar）。
（二）IP66：尘密加防强力喷水
防水测试：用Φ12.5mm喷嘴，在距离2.5至3米处，以100升/分钟水流量，从所有方向喷射连接器，持续1分钟每平方米（至少3分钟）。
和IP65的区别：IP66的水流量是IP65的8倍（100升/分钟 vs 12.5升/分钟），水压更高（约100kPa vs 30kPa）。IP66能承受暴雨或水柱直接喷射，IP65只能防小雨或溅水。
适用环境：户外暴雨环境、可能被消防水枪喷射的设备、船用设备甲板连接器。
（三）IP67：尘密加防短时浸水
防水测试：将连接器浸入1米深水中，持续30分钟。水温和连接器温度差不超过5°C（热胀冷缩可能影响密封）。
适用环境：户外可能短时被水淹没的设备（如户外仪表被雨水淹没），地面安装设备在暴雨地面积水时短时浸泡。
不适用场景：长期持续水下工作（需要IP68）、高压水柱冲洗（需要IP69K）。
注意：IP67的浸水测试是"静止浸水"——连接器在静止水中1米深30分钟。如果连接器在水中移动（如水下设备的运动部件），水流的动压可能超过静压，IP67不一定能满足。
（四）IP68：尘密加防持续浸水
防水测试：由厂家定义深度和时间（因为IEC 60529没有规定IP68的具体条件）。通常2至10米深，24小时以上。有些厂家定义更深（如10米72小时）。
和IP67的区别：IP67是1米30分钟（标准固定），IP68是厂家定义（深度更大、时间更长）。IP68连接器一定通过IP67，反之不一定。
适用环境：水下设备连接器、深井设备连接器、需要长期浸水工作的户外设备。
注意：IP68的条件由厂家定义，选型时必须确认厂家标注的具体深度和时间。两个不同厂家的IP68连接器，一个可能是2米24小时，另一个可能是10米72小时，防护能力差异很大。
（五）IP69K：尘密加防高压高温冲洗
防水测试：用专用扇形喷嘴，80°C水温，100bar压力，14升/分钟流量，距离10至15厘米，从0°、30°、60°、90°四个角度各喷射30秒，试样在转盘上旋转。
和IP67/IP68的区别：IP67/IP68是"静态浸水"测试（连接器在静止水中），IP69K是"动态冲水"测试（高压水柱直接冲击连接器表面）。通过IP69K的连接器不一定通过IP67（一个是冲水一个是浸水），通过IP67的也不一定通过IP69K。
适用环境：食品饮料设备（每天CIP高压清洗）、医药设备（高温蒸汽消毒前的高压冲洗）、化工设备（高压清洗去除残留物）。
注意：IP69K连接器在普通淋雨环境下防护能力也是足够的——如果通过了100bar高压冲洗，30kPa的雨水更不在话下。但IP69K的成本比IP67高很多（FKM密封圈加不锈钢壳体），在不需要高压冲洗的场合选IP69K是浪费成本。
三、各级防护适用环境对比表
| 防护等级 | 防尘 | 防水类型 | 水压 / 条件 | 典型场景 | 成本影响 |
|---|---|---|---|---|---|
| IP65 | 尘密 | 低压喷水 | 30kPa, 12.5 升 / 分 | 户外防雨设备 | 标准成本 |
| IP66 | 尘密 | 高压喷水 | 100kPa, 100 升 / 分 | 户外暴雨 / 消防水枪 | 标准成本 |
| IP67 | 尘密 | 短时浸水 | 1 米深，30 分钟 | 户外可能短时淹没 | 中等成本 |
| IP68 | 尘密 | 持续浸水 | 厂家定义 (2‑10 米，24h+) | 水下设备 | 较高成本 |
| IP69K | 尘密 | 高压高温冲洗 | 100bar，80°C，14 升 / 分 | 食品医药高压清洗 | 最高成本 |
四、防护等级选型的三个维度
（一）根据防水场景选
淋雨场景（户外设备、屋顶设备）：IP65或IP66。
IP65适用于一般小雨，IP66适用于暴雨或可能被水柱喷射。
如果设备安装在屋檐下（不会被雨直接淋），IP20或IP40可能就够了。
浸水场景（地面积水、地下设备）：IP67或IP68。
IP67适用于偶尔短时浸水（如暴雨地面积水30分钟以内）。
IP68适用于长期持续浸水（如地下设备经常泡水）。
高压冲洗场景（食品医药化工清洗）：IP69K。
需要配合不锈钢壳体和FKM密封圈，成本最高。
（二）根据防尘场景选
无尘要求（控制柜内部）：IP20即可，不需要防尘。
一般工业环境（车间粉尘）：IP54或IP64，防止粉尘影响接触件。
高粉尘环境（矿山、水泥厂）：IP65或以上，完全防止粉尘进入。
食品环境（需要无尘无细菌）：IP69K（高压冲洗去除细菌）。
（三）根据成本效益选
防护等级越高成本越高：
IP67比IP65成本高约20%至30%（密封圈截面更粗、密封结构更复杂）。
IP69K比IP67成本高约50%至100%（FKM密封圈、不锈钢壳体、双道密封）。
选型原则：满足使用环境的最低防护等级加一级余量。
户外防雨：选IP66（比IP65高一级余量）。
可能浸水：选IP67（满足短时浸水要求）。
高压清洗：选IP69K（没有替代方案）。
不要过度防护：室内控制柜选IP69K是浪费成本（一颗连接器多花30至50元，一台设备20颗连接器多花600至1000元）。
五、防护等级选型的两个常见误区
误区一 "选IP68就比IP67好"
不一定。IP68的条件由厂家定义，有些厂家的IP68可能只是2米24小时（和IP67的1米30分钟差距不大），而有些厂家的IP68可能是10米72小时（防护能力强很多）。选型时不能只看"IP68"三个字，要看厂家标注的具体深度和时间。
误区二 "通过IP69K就通过了IP67"
不一定。IP69K是高压冲洗测试，IP67是浸水测试，两者测试方法完全不同。有些IP69K连接器的高压冲洗通过但浸水测试不通过（密封圈在高压下变形密封，但在静止浸水时密封力不够）。如果同时需要IP67和IP69K，必须确认连接器通过了两种测试。

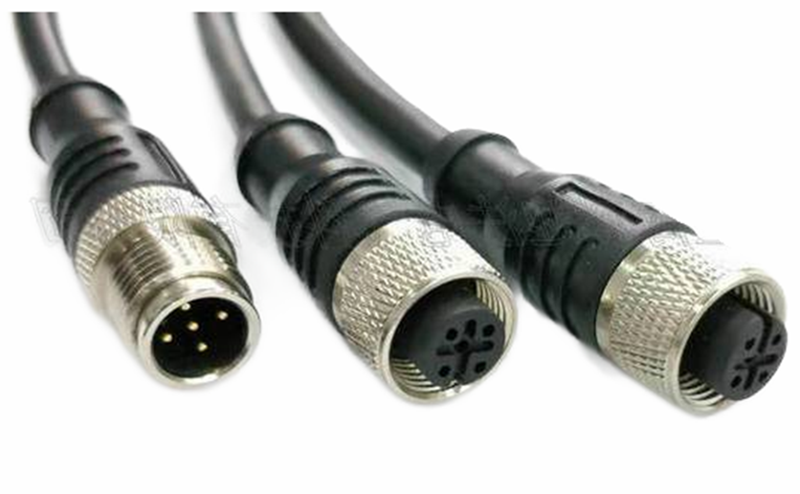

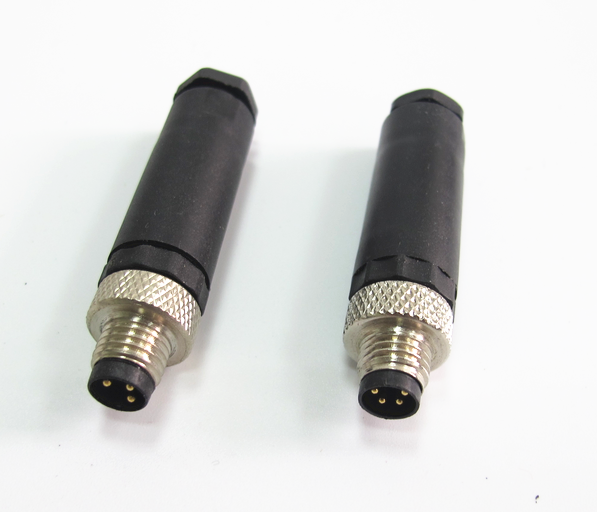

连接器防护等级选型不是"选最高的就行"——IP69K成本高且在非冲洗场景中不必要，IP20在户外场景中又不够用。如果你在选型时不确定用哪个防护等级，把你的使用场景（室内还是户外、淋雨还是浸水、是否高压冲洗）告诉上海科迎法，我们帮你推荐性价比最优的防护等级和连接器型号。同时我们的防水连接器产品线覆盖IP65至IP69K全防护等级，M12连接器产品线标准型IP67、户外型IP68、食品级IP69K不锈钢型可以满足各种防护需求。航空插头产品线金属壳体标准IP67，户外型可选IP68。防爆连接器统一IP67满足化工环境防护要求。
