传感器连接器怎么选？M8、M12、航空插头在传感器接口中的对比选型指南

传感器是工业自动化的"感官"，每个传感器都需要一个连接器把信号传到控制系统。但传感器接口用什么连接器？大部分工程师凭经验选——光电传感器用M8，接近开关用M12，重型传感器用航空插头。但为什么这么选？什么时候该换一种？比如一个温度传感器，信号只有两根线，用M8 3芯就够了，但现场工程师统一用M12 4芯——多接了1根线不说，M12比M8体积大30%，在密集安装的传感器阵列中空间紧张。我们上海科迎法生产M8、M12和航空插头全规格产品线，把这三种连接器在传感器接口中的对比选型逻辑讲清楚。

传感器连接器M8、M12、航空插头对比选型指南

一、三种连接器在传感器接口中的定位



（一）M8连接器：小型传感器标配



M8连接器外径8mm，是目前体积最小的标准工业连接器。在传感器接口中的定位是"小型传感器的标准接口"。



典型应用传感器：

电感式接近开关（M8螺纹安装型）

电容式接近开关

小型光电传感器（对射型、漫反射型）

磁性开关（气缸位置检测）

IO-Link智能传感器（通信+供电3线或4线）



M8连接器的优势在于体积小——M8螺纹安装孔只需Φ8.5mm的安装孔，在密集安装的传感器阵列中（如包装机械、半导体设备）节省空间。M8连接器的劣势是电流小（3芯4A，4芯以上1.5A），不适合大功率传感器。



（二）M12连接器：通用传感器主流



M12连接器外径12mm，是工业传感器领域应用最广泛的连接器。在传感器接口中的定位是"通用传感器的主流接口"。



典型应用传感器：

超声波传感器（检测距离50至1000mm）

激光测距传感器

视觉传感器（工业相机）

RFID读写器

编码器（增量式和绝对值）

称重传感器（部分型号）

温湿度变送器

压力变送器



M12连接器的优势在于芯数选择多（3至17芯）、电流适中（4芯以下8A）、编码系统完善（A/B/D/X编码防误插）。M12是工业传感器的"默认选择"——如果你不确定用什么连接器，选M12 4芯A编码通常不会错。



（三）航空插头：重型传感器和大功率传感器



航空插头外径16至24mm（按壳体尺寸分），在传感器接口中的定位是"重型传感器和大功率传感器的接口"。



典型应用传感器：

重型压力变送器（量程大于10MPa，壳体大）

流量传感器（电磁流量计、涡街流量计，壳体大）

温度传感器（热电偶、热电阻，多通道时芯数多）

称重传感器（大量程，大于100kg）

阀门位置反馈（大阀门，电流大）



航空插头的优势在于接触件粗（Φ1.5至2.5mm，电流10至25A）、壳体坚固（金属壳体抗冲击）、芯数多（2至37芯）。航空插头的劣势是体积大，在小传感器上用不上。

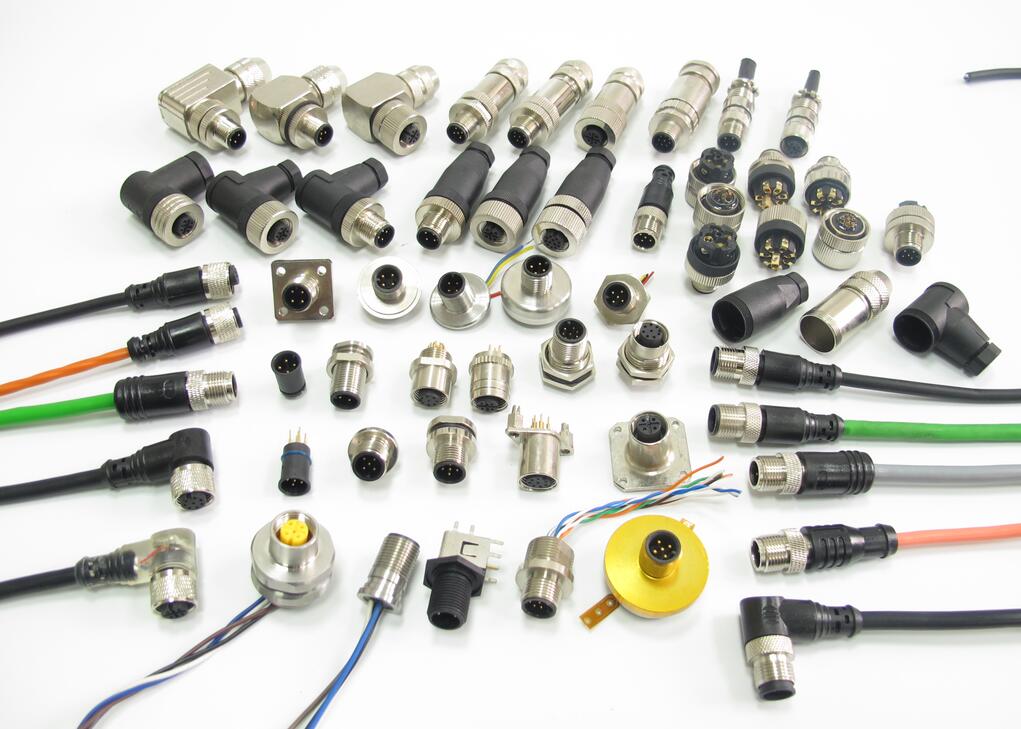

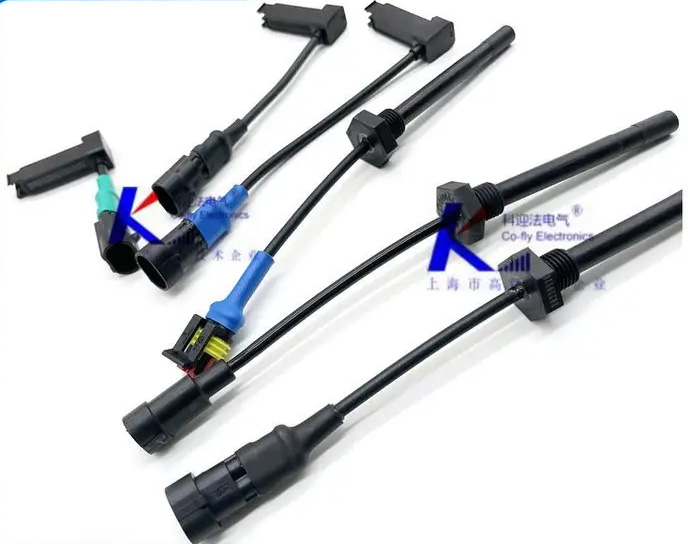

连接器产品合集展示


二、三种连接器对比选型表





三、选型决策逻辑



（一）根据传感器物理尺寸选



传感器螺纹安装尺寸直接决定了连接器选择：

M8螺纹安装传感器：配M8连接器（接口和安装螺纹一致，视觉协调）

M12螺纹安装传感器：配M12连接器

M18至M30螺纹安装传感器：可选M12或航空插头（传感器体积够大，两种都能装）

法兰安装大型传感器：配航空插头（壳体大，安装空间足够）



（二）根据信号类型和芯数选



两线制传感器（电源+信号共用2根线）：

M8 3芯（第3芯接地）或M12 3芯



三线制传感器（电源+信号+地3根线）：

M8 3芯或M12 3芯



四线制传感器（电源+信号+地+功能端4根线）：

M8 4芯或M12 4芯



IO-Link智能传感器（L+加L-加C/Q 3根线，部分4线）：

M8 3芯或4芯（IO-Link标准推荐M8 3芯A编码）

或M12 4芯A编码（部分IO-Link设备用4芯）



多通道传感器（多路信号，5芯以上）：

M12 5至8芯

或航空插头（更多芯数时）



以太网传感器（如工业相机、智能视觉传感器）：

M12 4芯D编码（百兆以太网）

或M12 8芯A编码（千兆以太网）



大功率传感器（供电电流大于8A）：

航空插头（电流10至25A）



（三）根据环境条件选



标准工业环境（室内、无冲洗、无腐蚀）：

M8或M12，配NBR密封圈，IP67足够



户外环境（日晒雨淋、温差大）：

M12金属壳体或航空插头，配FKM密封圈，IP67



高压清洗环境（食品饮料、医药）：

M12不锈钢壳体IP69K或航空插头不锈钢IP69K



化工环境（酸碱腐蚀）：

航空插头PPS绝缘体加不锈钢壳体，或M12金属壳体



防爆环境（易燃易爆气体）：

防爆航空插头（Ex ec IIC T6 Gc认证）



高振动环境（重型机械、移动设备）：

航空插头（接触件粗、壳体坚固）或M12推拉自锁型



（四）根据安装空间选



密集传感器阵列（间距小于20mm）：

M8连接器（外径8mm，相邻传感器间距15mm以上即可安装）



标准传感器安装（间距大于20mm）：

M12连接器（外径12mm，相邻间距20mm以上）



宽松安装（间距大于30mm）：

航空插头（外径16mm以上，需要足够空间）



弯角空间受限：

M8或M12弯头连接器（电缆出线方向90°，节省轴向空间）



四、传感器连接器选型的三个实际案例



案例一 包装机械电感式接近开关阵列

应用场景：包装机械上安装24个M8螺纹电感式接近开关，检测瓶子位置。传感器间距15mm。

选型：M8 3芯A编码连接器。原因：M8外径8mm，相邻间距15mm可以安装。3芯满足三线制传感器（电源加信号加地）。A编码防误插。配PUR电缆（包装机械有油污）。

不选M12的原因：M12外径12mm，相邻间距15mm装不下两个M12。不选航空插头的原因：体积太大。



案例二 自动化产线超声波传感器

应用场景：自动化产线上安装超声波传感器检测工件距离，传感器安装间距50mm，四线制传感器（电源加信号加地加同步端）。

选型：M12 4芯A编码连接器。原因：M12外径12mm，间距50mm安装空间充足。4芯满足四线制信号。A编码标准。配PVC电缆（室内环境，成本最低）。

不选M8的原因：M8 4芯额定电流只有1.5A，超声波传感器启动电流可能2A以上。不选航空插头的原因：传感器体积不大，航空插头体积浪费。



案例三 化工管道压力变送器

应用场景：化工管道上安装重型压力变送器，法兰安装，量程0至25MPa，两线制4至20mA信号，环境有酸碱蒸汽。

选型：航空插头3芯不锈钢壳体。原因：压力变送器壳体大，有足够安装空间。3芯满足两线制信号（电源加信号加地）。不锈钢壳体耐酸碱腐蚀。航空插头接触件粗（Φ1.5mm），即使接触电阻增大（腐蚀环境）也能保持可靠接触。配FKM密封圈。

不选M12的原因：化工环境腐蚀性大，M12铜镀镍壳体不耐酸碱。虽然M12也有不锈钢型号，但接触件较细（Φ1.0mm），在腐蚀环境中接触电阻增大更快。不选M8的原因：电流虽不大但壳体太小，化工环境中密封面小。



五、传感器连接器的常见选型误区



误区一 "统一用M12就行，省事"

虽然M12是通用型，但不是所有场景都最优。小型传感器阵列中M12体积浪费空间，两线制传感器用M12 4芯浪费2个针脚（成本浪费和混淆风险）。该用M8的地方用M8，该用M12的地方用M12。



误区二 "芯数越多越好"

传感器选4芯连接器结果只用3根线，多出1根空着。这不仅浪费成本，还可能造成接线混淆——维护时不知道第4根空线是未接还是断了。按实际信号芯数选，不多不少。



误区三 "传感器自带连接器不能换"

大部分工业传感器出厂自带连接器（如M12 4芯公头），用户买的是母头对接件。如果传感器自带M12 4芯公头，用户端必须配M12 4芯母头，不能换成M8或航空插头。选型时先确认传感器自带的连接器类型，再选对接件。

上海科迎法电气科技有限公司


传感器连接器选型不是"随便选一个能接上就行"——连接器的尺寸、芯数、电流和防护等级必须和传感器参数匹配。如果你在选型时不确定用M8、M12还是航空插头，把你的传感器型号、信号类型和安装环境告诉上海科迎法，我们帮你推荐最匹配的连接器方案。同时我们的分线盒产品线提供M8和M12多路分线盒，在传感器密集安装场景中可以减少电缆数量和接线工作量。太阳光模拟器产品线则为传感器校准测试提供标准光源——特别是光电传感器和色度传感器的出厂校准，需要标准A光源照射。AI视觉检测设备产品线本身就是"视觉传感器"，在产品检测线上替代传统光电传感器实现更智能的检测。
