太阳光模拟器在运行中产生大量热量，热量来自三个方面：氙灯或LED光源的电光转换效率损失、光学元件吸收光能发热、样品吸收光能升温。如果温控系统设计不当，光源寿命缩短、光谱漂移、样品测试数据不准。我们上海科迎法电气在太阳光模拟器温控系统设计方面有丰富经验。本文讲清楚光源散热和样品温度控制的完整方案。
太阳光模拟器温控光源散热和温度控制方案
一、太阳光模拟器热量来源分析
热源一 氙灯光源。氙灯的电光转换效率约30到40百分比，即1000瓦电功率输入约300到400瓦转化为光能，600到700瓦转化为热能。3500瓦氙灯产生约2100到2450瓦热量，需要高效散热系统将热量排出。LED光源的电光转换效率约40到60百分比，热能产生比氙灯少，但LED芯片面积小热流密度高，散热设计要求反而更高。
热源二 光学元件。积分棒、滤光片、反射镜吸收部分光能转化为热能。特别是红外滤光片，吸收700纳米以上红外光用于修正光谱，产生的热量较大。光学元件温度升高会导致光谱漂移（滤光片透过率随温度变化）和机械变形（积分棒热膨胀影响光斑均匀度）。
热源三 样品和样品台。光伏电池吸收光能转化为电能和热能。电能部分（光电转换效率20百分比左右）输出到外部电路，热能部分（80百分比左右）使电池温度升高。如果样品台没有温控，1平方厘米硅电池在1000瓦每平方米光强下照射10秒，温度升高5到10摄氏度。
二、光源散热方案

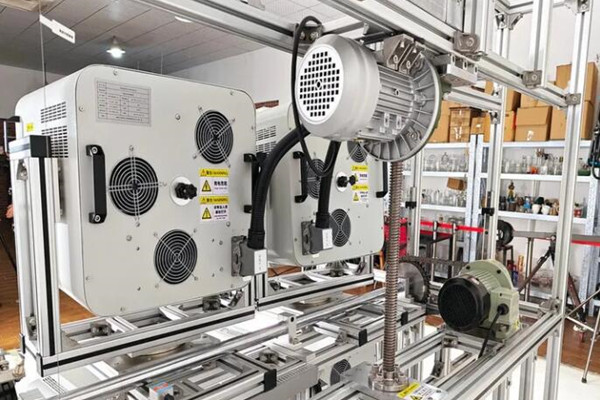

方案一 风冷散热。
适用于150瓦到1000瓦中小功率太阳光模拟器。
风冷系统由三个部件组成。进气口滤网：过滤空气中灰尘，防止灰尘进入光路。轴流风机：安装在光源室上方或侧面，风量约50到200立方米每小时。排气口：热空气通过排气口排出到室外或设备间。
风冷设计要点。风道要直，避免弯折和突然变径，减少风阻。风机要安装在光源上方（热空气自然上升），利用烟囱效应辅助散热。风量要足够，1000瓦氙灯至少需要100立方米每小时风量。噪音控制，风机噪音应低于55分贝，加装消音棉。
风冷的局限。环境温度高（大于30摄氏度）时散热效率下降。灰尘多时滤网堵塞风量减小。无法做到精确温度控制（光源室温度随环境温度变化）。
方案二 水冷散热。
适用于1000瓦到3500瓦中大功率太阳光模拟器。
水冷系统由四个部件组成。冷却液循环泵：流量5到15升每分钟，扬程5到10米。换热器：板式换热器或管壳式换热器，将光源室热量传递到冷却液。散热排：外置散热排加风扇，将冷却液热量散发到空气中。温控阀：根据光源室温度调节冷却液流量，实现恒温控制。
水冷设计要点。冷却液用去离子水加防冻液（乙二醇），防止结垢和冻结。冷却液温度设定在25正负2摄氏度，不能太低（灯管冷态启动困难）也不能太高（散热效率下降）。水路要有流量传感器，流量低于设定值时自动关灯保护。
水冷的优势。散热效率高（水的导热系数是空气的25倍）。温度可控（通过温控阀精确调节冷却液温度）。不受环境温度影响。噪音低（水泵和散热排可以远离光源室安装）。
水冷的局限。系统复杂，有漏水风险。需要定期更换冷却液和检查水路密封。初次投资成本是风冷的3到5倍。
方案三 LED光源散热。
LED太阳光模拟器的散热方案和氙灯不同。
LED散热设计要点。LED芯片通过铝基板或铜基板散热，基板和散热器之间涂导热硅脂。散热器用铝挤压鳍片或热管散热器。风扇安装在散热器上方，强制风冷。LED芯片结温必须低于85摄氏度，否则光衰加速。
LED散热和氙灯散热区别。LED散热重点是芯片局部热流密度高（单个LED芯片面积约1平方毫米功率1到5瓦）。氙灯散热重点是灯管整体热量大（管壁温度800摄氏度）。LED用基板导热加鳍片散热，氙灯用直接风冷或水冷灯室外壁。
三、样品温度控制方案
方案一 被动温控。
样品台用铝板或铜板做散热底座，通过自然散热控制样品温度。
被动温控设计。样品台铝板厚度10到20毫米，底面积大于样品面积2倍以上。铝板底部加工鳍片增加散热面积。样品用导热硅脂贴在铝板上，减少接触热阻。
被动温控适用场景。短时间测试（小于2秒IV扫描），样品温升小（1到3摄氏度），对精度要求不高的研发测试。
被动温控局限。长时间测试（大于10秒）样品温度升高5到15摄氏度，Voc下降、Eta降低。环境温度变化影响样品温度。
方案二 主动温控。
样品台带帕尔帖元件（半导体制冷片）或水冷循环，精确控制样品温度在25正负1摄氏度。
帕尔帖温控设计。帕尔帖元件安装在样品台铝板和散热器之间。通电后帕尔帖冷面降温（25摄氏度），热面升温（40到50摄氏度）。热面用风扇或水冷散热。温度传感器（PT100铂电阻）贴在样品台表面，通过PID控制器调节帕尔帖电流，实现25正负0.5摄氏度恒温。
帕尔帖温控优势。控温精度高（正负0.5摄氏度）。体积小，集成在样品台内部。切换制冷制热快速（改变电流方向）。
帕尔帖温控局限。帕尔帖元件本身产生热量，总散热量是样品热量加帕尔帖自身热量。大样品（大于100平方厘米）需要多片帕尔帖并联，成本高。
水冷温控设计。样品台内部埋设铜管水路，冷却液循环控制样品台温度。冷却液温度通过外置冷水机控制（冷水机设定25摄氏度）。
水冷温控优势。适合大样品（组件级）。温度稳定性好（水热容大）。总制冷量大。
水冷温控局限。系统复杂有漏水风险。温度响应慢（水路热惯性大）。
四、温度对测试结果的影响
影响一 对开路电压Voc的影响。硅电池Voc的温度系数约零下0.3百分比每摄氏度（绝对值约零下2毫伏每摄氏度每片硅电池）。温度升高1摄氏度，Voc下降约0.3百分比。20片串联的组件温度升高5摄氏度，Voc下降约30毫伏。如果测试温度30摄氏度，Voc比标准25摄氏度低约0.3毫伏乘以5乘以20等于30毫伏。
影响二 对短路电流Isc的影响。硅电池Isc的温度系数约正0.05百分比每摄氏度。温度升高1摄氏度，Isc升高约0.05百分比。温度对Isc影响小（比Voc小6倍），但长时间测试样品温升会导致Isc缓慢增大。
影响三 对转换效率Eta的影响。Eta的温度系数约零下0.4百分比每摄氏度。温度升高1摄氏度，Eta下降约0.4百分比。温度升高5摄氏度，Eta下降约2百分比（绝对值，如20百分比降到19.6百分比）。这是为什么IV测试标准要求25摄氏度的原因。
影响四 对填充因子FF的影响。FF的温度系数约零负0.1到0.2百分比每摄氏度。温度升高时串联电阻增大（载流子迁移率下降），FF下降。
五、温控系统选型建议
建议一 根据光源功率选散热方案。150到1000瓦选风冷，1000到3500瓦选水冷。如果太阳光模拟器安装在空调房间且环境温度稳定（25正负3摄氏度），1000瓦也可以用风冷。
建议二 根据测试精度选样品温控方案。研发测试选被动温控（成本低），认证测试和质量控制选主动温控（帕尔帖或水冷）。如果测试时间短于2秒，被动温控够用。如果测试时间长于10秒（稳态太阳光模拟器老化测试），必须主动温控。
建议三 根据测试标准选温度精度。IEC 60904-1标准要求样品温度25正负2摄氏度。IEC 61215认证测试要求25正负1摄氏度。研发测试可以放宽到25正负5摄氏度。
建议四 整体温控系统设计。太阳光模拟器室安装空调控制环境温度25正负3摄氏度。光源散热用风冷或水冷。样品台用帕尔帖或水冷精确控温25正负1摄氏度。三层温控从环境到光源到样品逐级精确，确保测试数据可重复。
上海科迎法电气科技有限公司

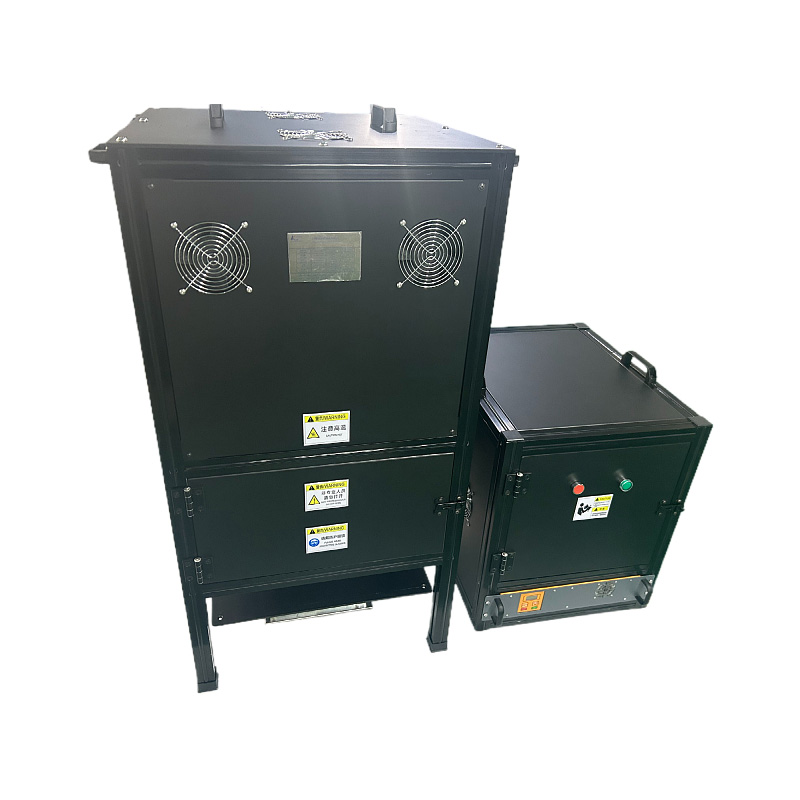

上海科迎法电气的太阳光模拟器提供风冷和水冷两种散热方案选配，样品台可选配帕尔帖温控模块。大型太阳光模拟器（K003钙钛矿型、K006列车模拟型）标配水冷系统和环境温控舱。太阳光模拟器温控系统的设计需要根据光源功率、测试标准和测试时长综合考量，建议提供测试需求和场地条件，我们协助设计温控方案。
