太阳光模拟器的核心应用场景是光伏电池IV特性测试。IV曲线是反映光伏电池性能最重要的数据，从中可以提取短路电流、开路电压、最大输出功率、填充因子和转换效率等关键参数。我们上海科迎法电气在太阳光模拟器和光伏测试系统的集成中积累了大量IV测试经验。本文把太阳光模拟器IV曲线测试方法讲透，帮助用户获得准确可重复的测试数据。
太阳光模拟器IV曲线怎么测？

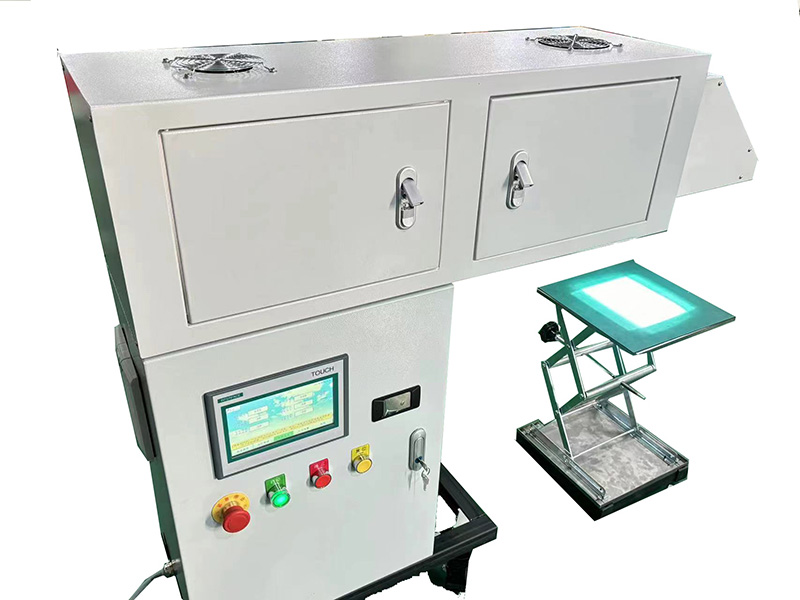

太阳光模拟器产品实拍
一、IV曲线测试的基本原理
IV曲线是光伏电池在不同负载条件下的电流电压关系曲线。从开路（负载电阻无穷大）到短路（负载电阻为零）扫描负载，记录每个负载点的电流和电压值，得到的I-V关系曲线就是IV曲线。
IV曲线上四个关键参数：
短路电流Isc：负载电阻为零时的电流，即电池正负极直接短接时的电流。Isc和光强成正比，和电池面积成正比。
开路电压Voc：负载电阻无穷大时的电压，即电池正负极开路时的电压。Voc和光强呈对数关系，和电池温度呈反比（温度每升高1摄氏度，Voc下降约2毫伏每片硅电池）。
最大输出功率Pmax：IV曲线上电流和电压乘积最大的点，对应最大功率点电流Impp和电压Vmpp。
填充因子FF：Pmax除以Isc乘以Voc的比值。FF反映IV曲线的方形度，理想电池FF为1，实际电池FF在0.6到0.85之间。
转换效率Eta：Pmax除以输入光功率（辐照度乘以电池面积）的百分比。Eta是衡量光伏电池性能最重要的参数。
二、太阳光模拟器IV测试系统组成
一套完整的太阳光模拟器IV测试系统包含五个部分：

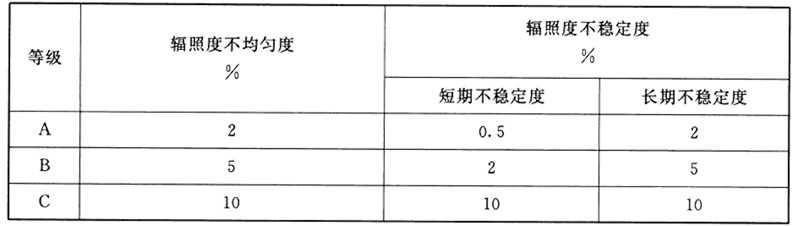

部分一 太阳光模拟器。提供标准AM1.5G光谱和1000瓦每平方米辐照度。A级太阳光模拟器确保光谱匹配度、辐照不均匀度和时间不稳定度三项指标达标。太阳光模拟器的光斑尺寸要覆盖被测电池的有效面积。
部分二 样品台。放置光伏电池样品的平台。样品台需要四探针或两探针接触电池正负极。探针材质为铍铜镀金，接触电阻小于1毫欧。样品台带温控功能（25正负1摄氏度），因为电池温度对IV参数影响大。
部分三 电子负载。提供可变负载电阻，从开路到短路扫描。电子负载的扫描方向可以是正向（开路到短路）或反向（短路到开路），扫描速度可调。扫描速度影响IV曲线形状（电容效应），建议扫描速度小于10毫安每毫秒。
部分四 数据采集系统。采集电子负载输出的电流和电压信号，采样率不低于1千赫兹。数据采集卡将模拟信号转换为数字信号，传输到计算机。
部分五 测试软件。控制电子负载扫描、采集数据、绘制IV曲线、计算五个关键参数。测试软件还应具备温度补偿、光强修正、面积修正等功能。
三、样品制备和测试准备
准备一 电池样品制备。被测光伏电池需要有明确的正负极引出。实验室小电池（1平方厘米）用银浆焊接铜引线。组件样品（156乘156毫米电池片）用现成的接线盒引出。样品制备的关键是接触电阻要小且稳定。
准备二 样品清洁。测试前用无水乙醇擦拭电池表面，去除灰尘和油污。表面污染会降低光吸收率，导致Isc偏低。特别是组件样品，玻璃表面的灰尘影响透光率。
准备三 样品温度稳定。将样品放在样品台上，等温度稳定在25摄氏度。温度稳定时间约5到10分钟。样品温度对Voc影响大（每升高1摄氏度Voc下降约2毫伏），必须严格控制。
准备四 太阳光模拟器预热。氙灯太阳光模拟器预热15分钟以上，LED太阳光模拟器预热5分钟以上。预热后光强和光谱才稳定。
准备五 光强校准。用参考电池或总辐射计在样品位置测量实际辐照度，确认1000瓦每平方米正负2百分比。如果辐照度偏差大于2百分比，调整灯电流或记录实际值用于后续修正。
四、IV曲线扫描和测试步骤
步骤一 设置扫描参数。在测试软件中设置扫描方向（正向或反向）、扫描速度、数据采样率、电压范围（0到Voc的1.2倍）、电流范围（0到Isc的1.2倍）。
步骤二 放置样品。将样品放在样品台中心位置，探针接触正负极。确认探针接触牢固，用万用表测量接触电阻小于10毫欧。
步骤三 开启光源。打开太阳光模拟器，确认光斑完全覆盖样品有效面积。光斑覆盖率不足会导致Isc偏低。
步骤四 执行扫描。启动电子负载扫描，从开路到短路（或反向）扫描负载。数据采集系统同步记录每个点的电流和电压值。典型扫描时间0.5到2秒。
步骤五 重复测量。同一样品重复测量3到5次，取平均值。如果3次测量结果偏差大于1百分比，检查探针接触和光强稳定性。
步骤六 关闭光源。扫描完成后立即关闭光源（如果30分钟内有下一次测试可以不关灯用光闸遮挡）。减少样品在光照下的时间，避免温度升高。
五、效率和参数计算
计算一 短路电流Isc。从IV曲线数据中找到电压为零时的电流值。如果扫描数据没有恰好电压为零的点，用线性插值计算。
计算二 开路电压Voc。从IV曲线数据中找到电流为零时的电压值。同样用插值法计算。
计算三 最大功率点Pmax。计算每个数据点的电流乘以电压值，找最大值。对应的电流为Impp，电压为Vmpp。
计算四 填充因子FF。FF等于Pmax除以Isc乘以Voc。
计算五 转换效率Eta。Eta等于Pmax除以Pin乘以100百分比。Pin是输入光功率，等于辐照度（1000瓦每平方米）乘以电池有效面积（平方厘米）。例如1平方厘米电池Pmax为20毫瓦，Eta等于20毫瓦除以100毫瓦乘以100百分比等于20百分比。
计算六 温度修正。如果测试时样品温度不是25摄氏度，需要修正。Voc的温度系数约零下2毫伏每摄氏度每片硅电池。Isc的温度系数约零点零五百分比每摄氏度。修正公式：Voc_25等于Voc实测加0.002乘以T减25乘以串联电池数。

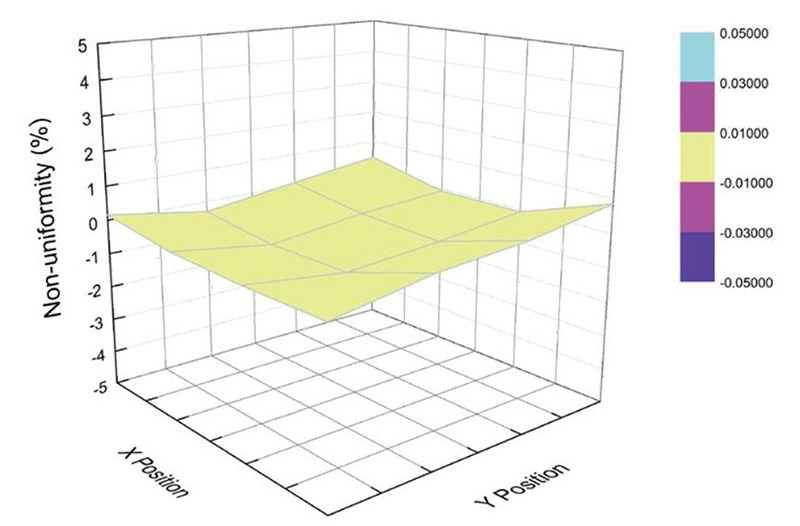

空间模拟测试
六、误差来源和控制方法
误差一 光强误差。太阳光模拟器辐照度偏差直接传递到Isc和Eta。控制方法：每次测试前用参考电池校准光强，确认1000瓦每平方米正负2百分比。
误差二 光谱误差。太阳光模拟器光谱和AM1.5G标准光谱的偏差对不同类型电池影响不同。晶硅电池在红外波段（700到1100纳米）响应强，如果太阳光模拟器红外波段功率偏低，Isc偏低。控制方法：使用A级以上光谱匹配度的太阳光模拟器，定期复测光谱。
误差三 温度误差。样品温度偏离25摄氏度影响Voc和Eta。温度每升高1摄氏度，Eta下降约0.4百分比。控制方法：样品台带温控，测试前等温度稳定，测试时间短于2秒避免光致升温。
误差四 接触电阻误差。探针和电池电极之间的接触电阻串联在电路中，使Voc和FF偏低。控制方法：用四探针法（分开电流注入和电压测量回路），消除接触电阻影响。如果只有两探针，确保探针压力足够（50到200克力）且探针清洁。
误差五 扫描速度误差。扫描速度过快时电池结电容充放电电流叠加在测量电流上，使IV曲线变形，FF偏高。扫描速度过慢时样品温度升高，Voc下降。控制方法：扫描时间0.5到2秒，正向和反向各扫一次，如果两次结果偏差大于1百分比说明有电容效应，取平均值。
误差六 面积误差。电池有效面积测量不准确影响Eta。如果电池面积标称1平方厘米，实际0.98平方厘米，Eta偏高2百分比。控制方法：用游标卡尺或显微镜精确测量电池有效面积（不包含栅线遮挡的部分）。
七、测试报告规范
一份规范的IV测试报告应包含以下内容：
测试条件：太阳光模拟器型号、辐照度、光谱匹配度等级、预热时间、环境温度、样品温度。
样品信息：电池类型（单晶硅、多晶硅、钙钛矿等）、尺寸、有效面积、制备日期。
测试数据：Isc、Voc、Impp、Vmpp、Pmax、FF、Eta（含温度修正前后的值）。
IV曲线图：横轴电压纵轴电流的IV曲线，标注四个关键参数点。
误差分析：列出可能的误差来源和修正方法。
测试日期和操作员签字。
