工业连接器选型看起来不难——选对尺寸、选对芯数、选对防护等级就行了。但我们上海科迎法在十几年生产和服务中，见过太多选型失误导致的问题：设备调机时发现连接器插不上（编码选错），产线运行一周后连接器发热烧毁（电流降额没考虑），户外设备淋雨后连接器进水短路（密封圈材质选错）。这些错误的共同特点是：选型时不知道有这个问题，使用后才发现。本文把五个最常见的连接器选型错误整理出来，帮你提前避坑。
工业连接器选型避坑指南
一、错误一：选错编码导致无法插合
（一）问题描述
M12连接器有A、B、D、X四种常见编码，每种编码的定位键位置不同。公头和母头的编码必须一致才能插合。如果公头是A编码、母头是B编码，定位键位置不对，物理上插不进去。
实际案例：某设备厂采购M12 4芯连接器，公头选了A编码（常规型号），母头选了B编码（伺服反馈专用型号）。到现场装配时发现公头插不进母头，检查后发现编码不匹配，整批换货延误工期2周。
（二）编码对应关系
A编码：通用型，定位键在12点钟位置。用于传感器信号、电源传输（3至5芯）。
B编码：伺服反馈专用，定位键偏转。用于伺服电机编码器信号（5芯）。
D编码：以太网专用，定位键偏转角度和A/B不同。用于百兆以太网（4芯）。
X编码：千兆以太网专用，定位键位置独特。用于千兆以太网（8芯）。
关键规则：同一设备上的所有M12连接器，公头和母头必须配对使用相同编码。如果设备上有多种编码的M12连接器（如A编码传感器接口加D编码以太网接口），操作人员通过编码不同可以防误插——A编码的插头插不进D编码的插座。
（三）避坑方法
1. 采购前确认设备上现有连接器的编码类型。如果是新设备设计，在BOM表中标注每颗连接器的编码。
2. 同一信号类型统一用一种编码，不同信号类型用不同编码防误插。
3. 收货时核对编码标识——连接器壳体上通常有编码字母标识（如"A"或"B"）。
二、错误二：忽略电流降额导致连接器发热烧毁
（一）问题描述
M12 4芯连接器标称额定电流8A，很多人直接按8A使用。但额定电流8A是有条件的——环境温度25°C、单芯通电、配额定截面线缆。实际使用条件往往不同，需要降额。
实际案例：某设备厂用M12 4芯连接器传输三相电（3根线通电加1根地线），环境温度50°C（控制柜内），每根线8A。运行1周后连接器壳体发烫，2周后绝缘体变色变形。原因：多芯同时通电加高温环境下额定电流需要降额，8A标称值在实际条件下只能承受约5A。
（二）降额因素
因素一 多芯同时通电
M12连接器多芯同时通电时，相邻接触件的热量叠加，温升比单芯高。IEC标准规定多芯连接器额定电流是"所有芯同时通电"条件下的值，但有些厂家标的是单芯值。4芯同时通电时温升约为单芯的1.3至1.5倍。
降额规则：4芯同时通电时，单芯额定电流乘以0.7至0.8。
因素二 高温环境
环境温度越高，连接器散热越差，允许温升越小（因为接触件绝对温度不能超过绝缘材料额定温度）。
降额规则：环境温度每升高10°C，额定电流降低约10%。
因素三 屏蔽型连接器
金属壳体屏蔽型连接器的接触件被金属壳体包围，散热条件比塑料壳体好。但有些屏蔽型连接器在接触件和壳体之间加了绝缘衬套，反而降低了散热。需确认具体型号的热阻。
（三）避坑方法
1. 计算实际工作电流，留30%至50%裕量。如工作电流5A，选8A连接器（裕量60%）。
2. 高温环境（大于40°C）额外降额10%至20%。
3. 多芯同时通电时降额20%至30%。
4. 要求厂家提供温升测试报告，确认在多芯同时通电条件下的温升值。
三、错误三：密封圈材质不匹配导致户外进水
（一）问题描述
户外设备用NBR密封圈的M12连接器，初期防水性能良好（IP67通过），但使用6至12个月后密封圈老化变硬，淋雨时渗水导致设备短路。NBR密封圈不耐紫外线和臭氧，户外使用寿命只有1至2年。
实际案例：某户外通信基站用M12连接器配NBR密封圈，安装1年后雨季大量进水，售后换货成本10万元。更换FKM密封圈后3年无进水问题。
（二）密封圈材质选择逻辑
室内环境（无紫外线、无油污）：NBR足够，成本低。
户外环境（紫外线、温差大）：必须用FKM或EPDM。FKM成本高但寿命10年以上，EPDM成本中等寿命15年以上。
化工环境（酸碱、溶剂）：必须用FKM。NBR不耐强碱，EPDM不耐油。
高温环境（大于80°C）：必须用FKM。NBR在80°C以上加速老化。
低温环境（小于负25°C）：用EPDM或硅胶。FKM在负20°C以下变硬失去弹性。
（三）避坑方法
1. 户外设备选连接器时明确要求"FKM密封圈"，不要默认NBR。
2. 采购合同中注明密封圈材质，收货时要求提供材质证明。
3. 维护检查时按压密封圈检查弹性——硬化后及时更换。
四、错误四：电缆外径和密封圈不匹配导致IP防护失效
（一）问题描述
M12连接器的电缆密封圈有适配的电缆外径范围（如4至6mm）。如果电缆外径偏细（3mm配4至6mm密封圈），密封圈压缩量不足，水从间隙渗入。如果电缆外径偏粗（7mm配4至6mm密封圈），密封圈被过度撑开甚至撕裂。
实际案例：某设备厂采购M12自接头连接器，配套电缆外径3.5mm，但密封圈规格是4至6mm。IP67测试通过（新密封圈弹性好），但使用3个月后密封圈老化导致密封面间隙增大，设备清洗时进水。
（二）电缆外径匹配规则
密封圈规格中标注的"4至6mm"表示适配电缆外径范围。理想匹配是电缆外径在范围中间值（如5mm配4至6mm密封圈），此时压缩率约25%（最佳值）。
电缆外径低于范围下限：压缩率小于15%，密封不可靠。
电缆外径高于范围上限：压缩率大于35%，密封圈永久变形或撕裂。
（三）避坑方法
1. 用卡尺实测电缆外径，在3个不同位置测量取平均值。
2. 选密封圈规格时确保电缆外径在范围的中间值（如电缆4.5mm选4至6mm规格，不要选3至5mm规格）。
3. 如果电缆外径不在任何标准密封圈范围内，定制密封圈或换电缆规格。
五、错误五：连接器壳体材质不匹配导致腐蚀失效
（一）问题描述
化工车间使用铜镀镍壳体M12连接器，3个月后壳体表面出现绿色铜锈，6个月后密封面腐蚀导致渗水。铜镀镍壳体在酸性环境（pH小于4）中镍层被穿透后铜基底快速腐蚀。
实际案例：某化工厂用铜镀镍M12连接器（标准型号），接触硫酸蒸汽3个月后壳体腐蚀严重。更换不锈钢316L壳体后2年无腐蚀。
（二）壳体材质选择逻辑
铜镀镍（标准型）：
适用环境：工业室内、无腐蚀性气体。
不耐环境：酸碱蒸汽、盐雾、湿度大于85%的持续潮湿环境。
成本：最低。
不锈钢304：
适用环境：户外、轻度腐蚀环境、食品饮料。
不耐环境：含氯离子环境（如海水、含氯清洗剂），304不锈钢会点蚀。
成本：中等。
不锈钢316L：
适用环境：化工环境、海洋环境、含氯环境、高温环境。
成本：高。
铝合金（阳极氧化）：
适用环境：航空航天（轻量化需求）、干燥环境。
不耐环境：酸碱环境（氧化膜被腐蚀）。
成本：中高。
（三）避坑方法
1. 化工环境必须选不锈钢316L壳体，铜镀镍不够。
2. 海洋环境选不锈钢316L（304在氯离子环境中会点蚀）。
3. 食品饮料环境选不锈钢304或316L（需要FDA认证的表面处理）。
4. 要求厂家提供壳体材质证明和盐雾测试报告。
六、连接器选型检查清单
选型时按以下清单逐项确认，可以避免大部分选型错误：
1. 编码是否匹配（公头和母头同编码）
2. 芯数是否匹配信号需求（不多不少）
3. 接触件直径和额定电流是否满足（留30%至50%裕量）
4. 额定电压是否满足（考虑过电压裕量）
5. 密封圈材质是否匹配使用环境（室内NBR，户外FKM）
6. 电缆外径是否在密封圈适配范围内（理想在中间值）
7. 壳体材质是否耐环境腐蚀（化工用316L，海洋用316L）
8. 防护等级是否满足（户外IP67以上，高压清洗IP69K）
9. 是否需要屏蔽型（编码器信号和以太网必须屏蔽型）
10. 是否有温升测试报告（确认多芯同时通电条件下的温升）

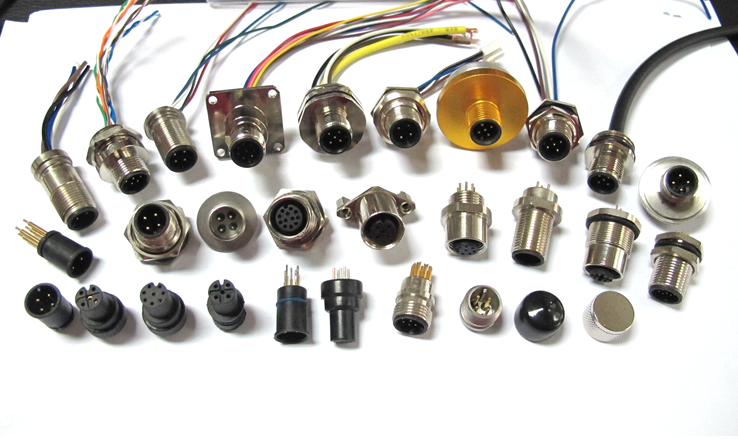

工业连接器选型错误不是"用错了才知道"——大部分错误可以在选型阶段通过系统化检查避免。如果你在选型时不确定某项参数，把你的应用场景和环境条件告诉上海科迎法，我们帮你逐项核对选型清单并推荐合适的连接器型号。同时我们的M12连接器产品线覆盖A/B/D/X全编码、3至17芯全规格、NBR和FKM双密封圈配置、铜镀镍和不锈钢双壳体材质，可以满足各种应用场景的选型需求。航空插头产品线提供2至37芯全规格和焊线/压接/螺丝三种端接方式，在重载应用中作为M12的升级选项。防爆连接器产品线采用铜镀镍壳体和FKM密封圈，满足化工防爆环境的选型需求。
