自动化产线上传感器数量动辄几十到上百个，布线方式直接影响电缆成本、安装工时和后期维护成本。很多工程师只关注传感器和分线盒的硬件单价，忽略了布线方案对整体成本的深远影响。我们上海科迎法电气在为自动化产线设计分线盒方案时，经常帮客户做成本分析对比。本文用一个实际案例讲清楚分线盒布线的成本优化方法。
自动化产线分线盒的布线成本分析和方案优化
一、三种布线方案的成本对比模型
以一条汽车零部件装配线为例，产线上有32个传感器（接近开关和光电开关各16个），传感器分布在12米长的产线上，控制柜在产线一端。
方案一 星型布线（不用分线盒）。每个传感器直接拉一根电缆到控制柜。32根电缆从产线各点汇聚到控制柜，每根电缆平均长度8米（最近的2米最远的12米），总电缆长度32乘以8等于256米。电缆穿金属管走线，管径25毫米。控制柜端需要32个接线端子。
方案二 分线盒布线（用4个8口M12分线盒）。4个8口M12分线盒均匀分布在产线上，每个分线盒接8个传感器。每个传感器到分线盒的电缆长度1到3米（平均2米），32根电缆总长度32乘以2等于64米。每个分线盒到控制柜的主干电缆1根，4根主干电缆每根8到10米，总长度约36米。电缆总长度64加36等于100米。控制柜端只需要4个接线端子。
方案三 IO-Link分线盒布线（用4个8口IO-Link分线盒）。布线结构和方案二相同，但主干电缆从多芯（10到17芯）减少到4芯或5芯IO-Link通信线。电缆总长度仍约100米，但主干电缆芯数少、线径细。
二、成本逐项对比
成本一 电缆成本。
方案一：32根电缆总长256米，每根4芯0.34平方毫米PVC电缆约6元每米，电缆成本256乘以6等于1536元。穿线管25毫米约3元每米，12米产线穿线管约36元。电缆加穿线管合计约1572元。
方案二：传感器电缆64米（4芯0.34平方毫米约6元每米）等于384元。主干电缆36米（12芯0.5平方毫米约15元每米）等于540元。穿线管20毫米约2.5元每米，12米约30元。电缆加穿线管合计约954元。加上4个8口M12分线盒每个约400元等于1600元。总计954加1600等于2554元。
方案三：传感器电缆64米约384元。主干电缆36米（4芯0.34平方毫米IO-Link线约5元每米）等于180元。穿线管约30元。电缆合计594元。加上4个8口IO-Link分线盒每个约1200元等于4800元。总计594加4800等于5394元。
成本二 安装工时。
方案一：32根电缆穿管、布线、端接，每根电缆约15分钟，总工时32乘以15等于480分钟（8小时）。
方案二：32根短电缆（1到3米）穿管约每根5分钟等于160分钟。4根主干电缆每根20分钟等于80分钟。分线盒安装4个每个15分钟等于60分钟。总工时160加80加60等于300分钟（5小时）。
方案三：布线工时和方案二相同约5小时。但IO-Link分线盒不需要端子排接线（通信线直接接PLC通信口），节省控制柜端接线时间约1小时。总工时约4小时。
成本三 控制柜成本。
方案一：32路传感器输入模块（西门子ET200SP数字量输入模块，每8路约350元），32路需要4个模块约1400元。端子排32位约80元。控制柜内布线空间需要32路接线，占用空间大。控制柜成本约1480元。
方案二：32路传感器输入模块4个约1400元。端子排4位（主干电缆4路）约10元。控制柜空间需求小。控制柜成本约1410元。
方案三：1个IO-Link主站模块（8端口约1500元）加4个IO-Link分线盒。不需要数字量输入模块。控制柜成本约1500元。但IO-Link主站还支持模拟量信号和设备诊断，功能价值高。
成本四 维护和故障排查成本。
方案一故障排查：32根电缆中某根断线，需要逐根检查。平均故障定位时间30分钟。年故障次数约3到5次（电缆在拖链中疲劳断裂），年故障排查时间约90到150分钟。
方案二故障排查：分线盒指示灯直接显示哪个端口传感器故障。主干电缆断线需要检查4根。平均故障定位时间5分钟。年故障次数约1到2次（主干电缆数量少），年故障排查时间约5到10分钟。
方案三故障排查：IO-Link分线盒通过主站在线诊断每路传感器状态（断线、短路、过载自动报警），故障定位时间1分钟以内。年故障次数约1次，年故障排查时间约1分钟。
三、三年总成本对比
三年总成本等于初始成本（电缆加分线盒加控制柜）加工时成本（按80元每小时）加三年维护成本（按停机损失500元每小时计算故障排查和修复时间）。
方案一三年总成本：
初始成本：电缆1572加控制柜1480等于3052元。
工时成本：8小时乘以80等于640元。
维护成本：年故障5次乘以30分钟排查加30分钟修复等于1小时每次乘以500元乘以3年等于7500元。
三年总成本：3052加640加7500等于11192元。
方案二三年总成本：
初始成本：电缆954加分线盒1600加控制柜1410等于3964元。
工时成本：5小时乘以80等于400元。
维护成本：年故障2次乘以10分钟排查加30分钟修复等于0.67小时每次乘以500元乘以3年等于2010元。
三年总成本：3964加400加2010等于6374元。
方案三三年总成本：
初始成本：电缆594加分线盒4800加控制柜1500等于6894元。
工时成本：4小时乘以80等于320元。
维护成本：年故障1次乘以1分钟排查加30分钟修复等于0.52小时每次乘以500元乘以3年等于780元。
三年总成本：6894加320加780等于7994元。
四、成本分析结论
结论一 方案一星型布线初始硬件成本最低，但三年总成本最高。原因是维护成本高（电缆多故障率高、排查时间长）。适合传感器数量少（10个以内）或产线短（3米以内）的小型设备。
结论二 方案二分线盒布线三年总成本最低。初始硬件成本比方案一高约900元，但维护成本节省约5500元，三年净节省约4600元。适合大多数自动化产线（传感器20到50个、产线5到15米）。
结论三 方案三IO-Link分线盒初始硬件成本最高，但维护成本最低。三年总成本介于方案一和方案二之间，但如果算上IO-Link的设备诊断和预测性维护价值（减少意外停机），实际经济效益优于方案二。适合传感器数量多（50个以上）、对OEE（设备综合效率）要求高的产线。
五、布线方案优化建议
建议一 传感器电缆尽量短。传感器到分线盒的电缆越短越好，减少电缆成本和故障率。分线盒安装在传感器密集区域中心位置，传感器电缆长度控制在1到3米。
建议二 主干电缆走拖链。主干电缆穿拖链走线，避免地面走线被踩踏或被叉车碾压。拖链内主干电缆和气管水管分层走线，避免互相干扰。
建议三 预留备用端口。8口分线盒实际用6到7个端口，留1到2个备用。后期增加传感器时不用加分线盒，直接接入备用端口。
建议四 选双信号分线盒。如果传感器有双输出或需要每端口接两个传感器，选双信号分线盒（8口16点），在相同端口数下I/O容量翻倍，减少分线盒数量。
补充说明 自动化产线上的传感器测试环节也可能用到太阳光模拟器。如果产线上有光伏组件封装或电池片测试工位，太阳光模拟器用于在线IV测试。太阳光模拟器和分线盒虽然在产线上的功能不同，但都是自动化产线的重要配套设备。
六、选型推荐
推荐一 传感器数量10个以内、产线3米以内，选方案一星型布线，不用分线盒，成本最优。
推荐二 传感器数量20到50个、产线5到15米，选方案二M12分线盒布线，8口4芯PNP型，三年总成本最低。
推荐三 传感器数量50个以上、对OEE要求高（大于85百分比），选方案三IO-Link分线盒布线，8口IO-Link型，诊断功能减少停机损失。
推荐四 如果产线有清洗需求（食品医药），所有方案的分线盒都选IP69K防护等级。
上海科迎法电气科技有限公司

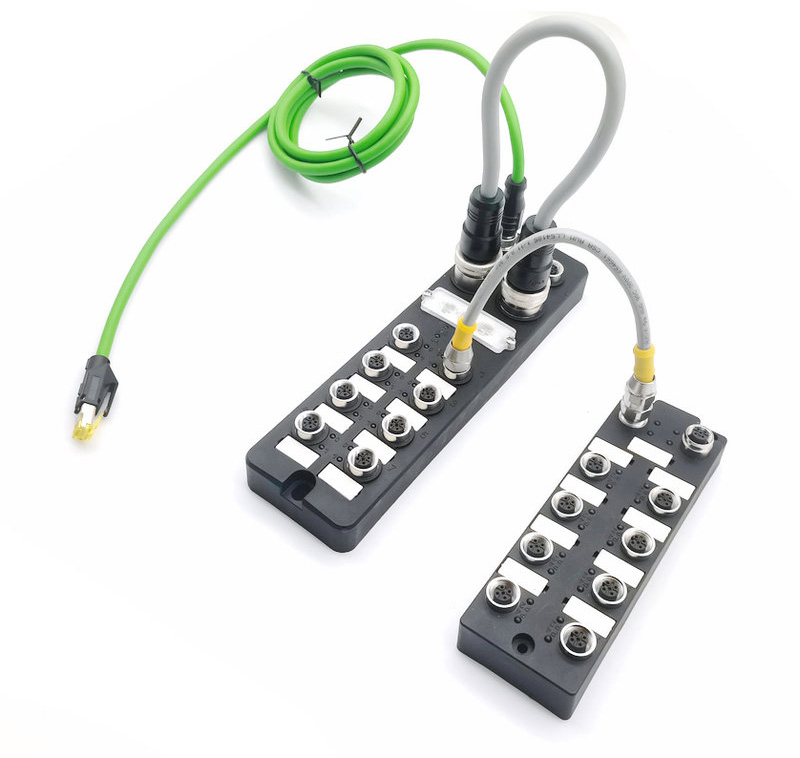

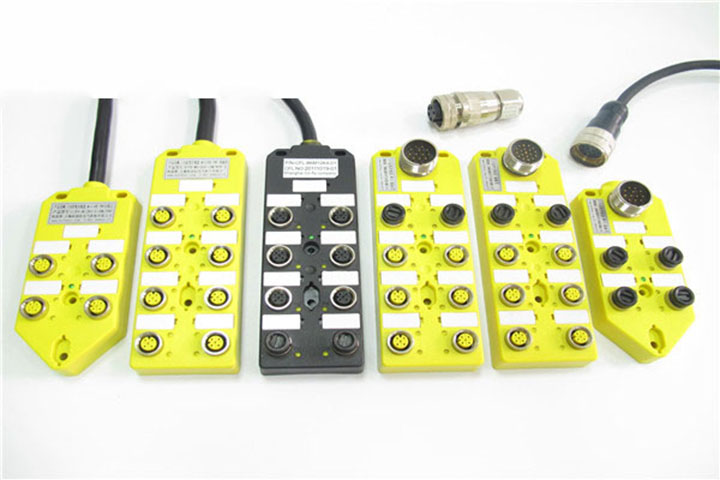

上海科迎法电气的M12分线盒提供4口和8口两种规格，单信号和双信号可选，PNP和NPN两种输出，IP67到IP69K防护等级。分线盒选型涉及产线布局和传感器配置，建议提供传感器清单和产线图纸，我们协助设计布线方案和成本预算。
