轨道交通信号系统是列车安全运行的神经中枢，从车载ATP系统到轨旁信号设备，大量使用航空插头做电气连接。轨道交通环境的振动、电磁干扰、温度变化和消防安全要求远高于普通工业场景。我们上海科迎法电气在为轨道交通客户配套航空插头时，需要满足EN 50155（铁路车辆电子设备标准）等多项行业标准。本文讲清楚轨道交通信号系统航空插头的选型要求。
轨道交通信号航空插头的应用和选型
一、轨道交通环境对航空插头的特殊要求
要求一 抗振动冲击。列车运行中产生持续振动（频率5到150赫兹，加速度5到20g）和偶然冲击（加速度30到50g）。螺纹连接器在振动中可能松动，需要选推拉自锁连接器或加防松螺纹。接触件选冠簧结构（多点接触，抗震振动性能优于簧片结构）。
要求二 EMC屏蔽。轨道交通信号系统工作在强电磁干扰环境中。牵引电机（变频驱动产生高频谐波）、受电弓（接触网电弧产生宽频段干扰）、信号系统自身（CAN总线、RS485通信）都是干扰源和敏感设备。航空插头必须具备60分贝以上EMC屏蔽效能，屏蔽层360度接地。
要求三 阻燃。轨道交通对材料的阻燃等级要求严格。EN 45545-2标准规定车辆内非金属材料必须满足阻燃等级R22或R23（火焰蔓延和烟雾毒性限制）。航空插头壳体材料选阻燃PA66（UL94 V-0级）或阻燃PBT（UL94 V-0级）。金属壳体天然阻燃但要防止高温下密封圈释放有毒气体。
要求四 温度等级。EN 50155标准规定车载电子设备温度等级。TX级零下40到零上85摄氏度（室外设备），T3级零下25到零上70摄氏度（室内有空调），T1级零下25到零上70摄氏度（室内）。北方地区选TX级。航空插头密封圈在零下40摄氏度仍需保持弹性，选硅胶密封圈（零下60到200摄氏度）。
要求二 防潮防盐雾。地铁隧道湿度高（相对湿度95百分比以上），沿海线路有盐雾。连接器防护等级IP67以上，壳体316L不锈钢或铜镀镍。触点镀金厚度不低于1微米。

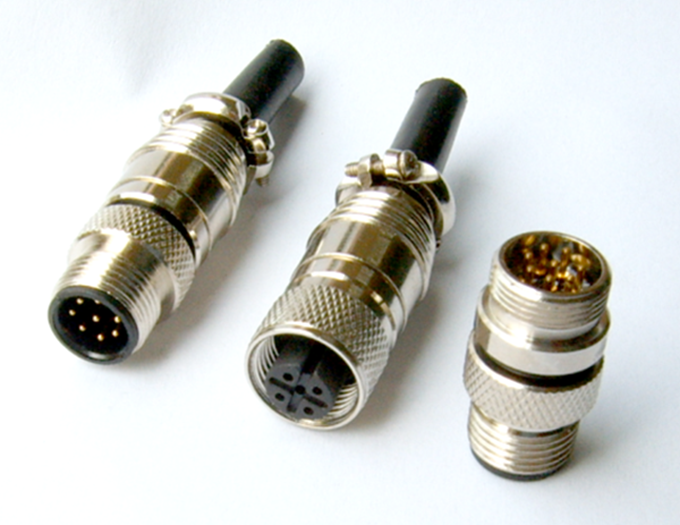

二、轨道交通信号系统航空插头选型要点
要点一 接触件结构选冠簧。冠簧接触件有多个弹性触指向内抱紧插针，振动中触指和插针保持多点接触，接触电阻稳定。簧片结构在振动中可能单点脱离接触，产生瞬间断电。冠簧结构是轨道交通信号连接器的标配。
要点二 锁紧方式选推拉自锁。推拉自锁连接器在振动中不会松动（锁紧力大于50牛，振动加速度50g不脱扣）。螺纹连接器需要加防松弹簧垫圈或锁紧螺母。不推荐卡口连接器，卡口在长期振动中可能退扣。
要点三 EMC屏蔽选360度接地。航空插头壳体选金属材质（铜合金或不锈钢），壳体和电缆屏蔽层通过EMC衬垫360度环形接地。不选塑料壳体（无EMC屏蔽能力）。
要点四 防护等级IP67以上。信号系统安装在车下或轨旁，可能接触雨水和清洗水。IP67（1米水深30分钟）是最低要求。地面设备选IP68。
要点五 芯数按信号类型选。CAN总线2对差分线选4芯或5芯（含接地）。RS485通信选3芯（A、B、GND）。模拟量信号选多芯（根据信号数量）。电源和信号分离选混合接触件（大电流针和信号针在同一个连接器中）。
三、不同应用场景的连接器配置
场景一 车载ATP系统。ATP系统安装在列车司机室设备柜内。ATP和轨旁信标天线之间用航空插头连接。配置：推拉自锁航空插头，8到12芯，铜合金壳体镀镍，EMC衬垫360度接地，IP67防护，冠簧接触件，TX温度等级。电缆用低烟无卤阻燃电缆（EN 50306标准）。
场景二 轨旁信号设备。轨旁信号设备（信号机、转辙机、应答器）安装在轨道旁，环境条件恶劣。配置：螺纹锁紧航空插头加防松螺母，3到5芯，316L不锈钢壳体，IP68防护，硅胶密封圈。电缆穿金属管走线，连接器安装在设备箱侧面电缆出口朝下。

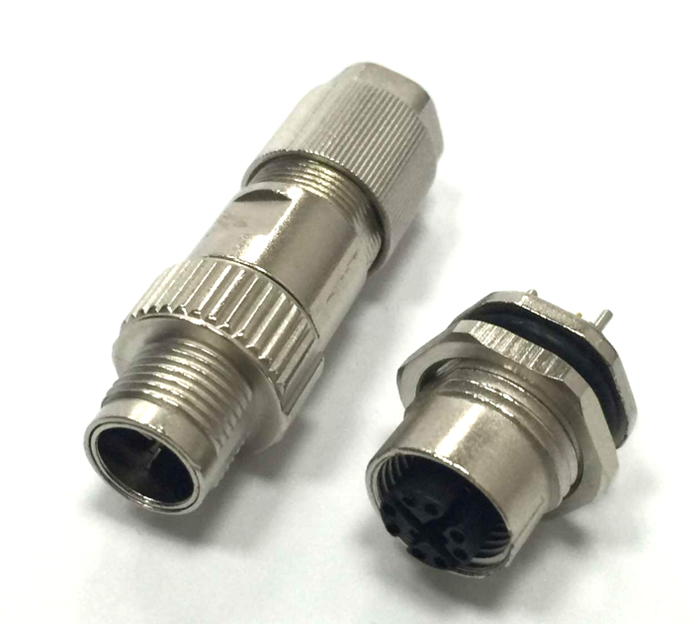

场景三 车载PIS乘客信息系统。PIS系统包括车厢内显示屏、摄像头、广播设备。PIS数据用以太网传输，连接器选8芯M12以太网连接器或航空插头8芯。配置：8芯航空插头，RJ45信号，铜合金壳体，IP67防护，推拉自锁。PIS在车下走线需要IP68。
场景四 牵引电机连接器。牵引电机连接器不属于信号系统，但选型逻辑类似。配置：大电流航空插头（额定电流50到100安），铜合金壳体，IP67防护，螺纹锁紧加防松垫圈。触点选大截面冠簧结构。
场景五 太阳光模拟器在轨道交通测试中的应用。这里补充，太阳光模拟器在轨道交通光伏组件测试中有应用。高铁和地铁车站屋顶的光伏组件需要用太阳光模拟器做IV测试和光老化测试。太阳光模拟器也用于列车外饰材料的光老化加速试验，验证车体涂层的抗紫外线性能。虽然这不是航空插头的直接应用，但太阳光模拟器是轨道交通材料测试的重要设备。
四、轨道交通连接器标准
标准一 EN 50155。铁路车辆电子设备通用规范。规定温度等级、振动等级、EMC要求、供电电压范围。连接器需满足EN 50155的振动测试要求（5到150赫兹，加速度5g，各方向2小时）。
标准二 EN 45545-2。铁路车辆防火标准。规定材料阻燃等级、烟雾密度、毒性指数。连接器壳体和密封圈材料需通过EN 45545-2的R22或R23测试。
标准三 EN 50121-3-2。铁路信号设备EMC标准。规定信号设备的辐射发射和抗扰度限值。连接器的EMC屏蔽效能直接影响系统EMC测试结果。
标准四 EN 50306。铁路用低烟无卤电缆标准。连接器配套的电缆必须选EN 50306标准电缆，电缆绝缘层和护套材料满足阻燃和低烟无卤要求。
五、安装和维护注意事项
安装注意一 连接器安装在振动最小的位置。尽量远离转向架和牵引电机（振动源）。安装在车体结构刚性好的位置（如设备柜内的安装支架上）。
安装注意二 电缆固定。电缆在连接器尾部必须有固定夹，防止振动导致电缆尾部疲劳断裂。固定夹距离连接器尾部100到150毫米。电缆在拖链或金属管中走线，不裸露在车下。
安装注意三 接地连续性。连接器金属壳体和设备外壳导电连通，接地电阻不大于0.1欧姆。EMC衬垫安装到位，确保屏蔽层360度接地。
维护周期 每次车辆定修（3个月或5万公里）检查连接器外观和锁紧状态。每次架修（4年或120万公里）检查接触电阻和密封圈状态。发现密封圈硬化或触点腐蚀立即更换。
上海科迎法电气科技有限公司
上海科迎法电气的航空插头产品线可提供冠簧接触件、推拉自锁锁紧方式、金属壳体EMC屏蔽和TX温度等级的配置。轨道交通客户如有EN 50155和EN 45545-2认证要求，我们可以提供测试样品和技术文件。轨道交通信号系统连接器选型涉及安全和合规，建议提前沟通技术要求。
