LED户外照明工程中，防水连接器是影响灯具寿命和工程质量的关键部件。路灯、景观灯、隧道灯、投光灯长期暴露在雨水、紫外线和温差变化中，连接器进水是LED灯具故障的首要原因。我们上海科迎法电气在为LED户外照明工程配套防水连接器时，积累了大量选型和应用经验。本文从户外照明环境特点出发，讲清楚防水连接器选型的每个要点。
防水连接器在LED户外照明的应用和选型

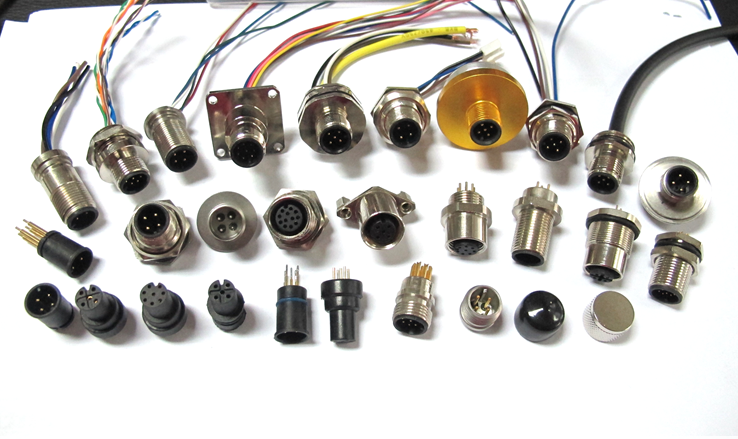

M12防水连接器产品展示
户外照明工程中，LED驱动电源和灯板之间的连接、灯杆检修口处的电缆对接、景观灯水下电缆分支等位置都需要防水连接器。选错连接器轻则灯具短路跳闸，重则漏电伤人。户外照明的防水要求比室内高得多，IP65到IP68是标配。
一、LED户外照明环境对连接器的要求
要求一 防水等级。户外环境面临雨水、露水、融雪水、路面溅水等多种水源。路灯灯杆检修口可能被雨水浸泡，景观灯水池可能长期浸水。最低要求IP67（1米水深30分钟），推荐IP68（持续浸水）。隧道照明有消防喷淋系统，需要IP65以上。
要求二 耐紫外线。户外连接器长期暴露在太阳光下，PA66塑料壳体在紫外线照射6个月后变脆开裂。FKM密封圈在紫外线照射2年后弹性下降。需要选含紫外线稳定剂的PA66或PBT壳体，密封圈选FKM氟橡胶。
这里补充一个知识，太阳光模拟器在LED户外照明产品的光老化和防水测试中也有应用。LED灯具出厂前用太阳光模拟器做加速光老化试验，验证壳体和密封圈在模拟户外光照条件下的耐久性。太阳光模拟器提供标准AM1.5G光谱和可控辐照度，比自然阳光测试效率高10到50倍。
要求三 耐高低温循环。户外昼夜温差大，夏天灯杆内部温度可达60到70摄氏度，冬天零下20到零下30摄氏度。温度循环导致密封圈热胀冷缩，密封压力变化。要求密封圈在零下40到零上85摄氏度范围内保持弹性。FKM氟橡胶的低温极限约零下20摄氏度，北方严寒地区选硅胶密封圈（零下60到200摄氏度）。
要求四 抗振动。路灯灯杆在风中振动（频率1到10赫兹），桥梁灯受车辆通过时的振动。螺纹连接器在振动中可能松动，需要加防松弹簧垫圈或选推拉自锁连接器。
要求五 防腐蚀。沿海地区盐雾腐蚀金属壳体，化工区酸碱气体腐蚀触点。316L不锈钢壳体或铜镀镍壳体耐腐蚀性好。触点镀金厚度不低于0.5微米。
二、LED户外照明连接器选型要点
要点一 确定防护等级。路灯灯杆检修口选IP67或IP68。景观灯水下选IP68。隧道灯选IP65或IP67。墙壁投光灯选IP65以上。
要点二 确定壳体材质。户外首选铜镀镍或316L不锈钢金属壳体，耐紫外线和盐雾。如果用塑料壳体，选含紫外线稳定剂的PA66（黑色比白色抗紫外线好）或PBT加玻纤。不推荐PA66本色（透明或白色）壳体用于户外。
要点三 确定密封圈材质。FKM氟橡胶是户外首选，耐紫外线和臭氧。北方严寒地区（零下30摄氏度以下）选硅胶密封圈。不能用NBR丁腈橡胶（户外1到2年老化失效）。
要点四 确定安装方式。灯杆检修口用法兰安装式（4螺钉固定），方便拆装检修。灯板到驱动电源之间用电缆组件式（预制电缆两端连接器），减少现场接线。景观灯水下分支用T型三通连接器。
要点五 确定芯数和电流。LED驱动电源输出端通常是2芯（正负极），大功率路灯（150瓦以上）用2芯2.5平方毫米连接器，额定电流10到15安。景观灯控制器输出端可能需要3到5芯（RGB调光信号），选5芯连接器。
三、不同照明场景的连接器配置方案
方案一 LED路灯。灯杆高6到12米，灯杆底部检修口内安装驱动电源，电源输出到灯头的电缆需要在检修口处对接。配置：IP68防水连接器，2芯，铜镀镍壳体，FKM密封圈，法兰安装式。电缆外径配8到10毫米密封圈。检修时拔开连接器即可拉出电源，不用拆整根电缆。
方案二 LED景观灯。景观灯可能安装在喷泉水池中、花坛泥土中、树丛中。水下安装的连接器需要IP68持续浸水等级。配置：IP68防水连接器，316L不锈钢壳体（防水和防腐蚀），FKM密封圈，螺纹锁紧式。如果是RGB调光景观灯，选5芯连接器传输调光信号。
方案三 LED隧道灯。隧道环境有汽车尾气、灰尘、消防喷淋水。配置：IP67防水连接器，铜镀镍壳体，PBT塑料壳体也可以（隧道内无紫外线），EPDM或FKM密封圈。隧道灯安装高度4到6米，连接器选推拉自锁式，方便高处快速拆装。
方案四 LED投光灯。投光灯安装在建筑外墙，照射方向可调。连接器在灯体和电缆对接处。配置：IP65或IP67防水连接器，PA66黑色壳体（含紫外线稳定剂），FKM密封圈，电缆组件式（一端连接器一端预制电缆）。功率200瓦以下用2芯连接器，200瓦以上用2芯大电流连接器（额定电流15到20安）。
方案五 LED高杆灯。高杆灯高15到30米，灯盘可升降。电缆长度长（15到30米），连接器在灯盘和主电缆对接处。配置：IP68防水连接器，316L不锈钢壳体（抗风振和盐雾），FKM密封圈，大尺寸螺纹锁紧式（M20或PG21电缆出口）。多灯头高杆灯可能需要多路输出，选8芯或12芯连接器。
四、安装和维护注意事项
安装注意一 电缆出口朝下。户外防水连接器电缆出口必须朝下安装，雨水沿电缆自然滑落不倒灌。如果电缆出口必须朝上，加防雨帽。
安装注意二 密封圈涂硅脂。安装时在密封圈和螺纹接触面涂薄层硅脂，填充电缆和密封圈之间的微观缝隙。硅脂不溶于水，耐温范围零下40到200摄氏度。
安装注意三 螺纹拧紧到位。螺纹连接器至少拧3到5圈，听到咔哒声或手感到位。没有拧紧是户外进水最常见原因。用扭力扳手控制拧紧力矩，M12连接器约1.5到2牛米。
维护周期一 每年雨季前检查。检查连接器外观有无裂纹、密封圈有无硬化、螺纹有无松动。用万用表测量绝缘电阻（大于100兆欧为合格）。
维护周期二 每两年更换密封圈。FKM密封圈户外使用寿命约5到8年，但建议每2到3年预防性更换，成本远低于灯具故障后的维修成本。
维护注意 更换密封圈必须用原厂配件。不同厂家的密封圈尺寸和硬度不同，混用会导致密封不严。上海科迎法电气的防水连接器提供原厂密封圈配件，按型号规格订购。
五、常见故障和排查
故障一 连接器内部进水。表现：灯具闪烁或跳闸，打开连接器内部有水珠或水渍。原因：密封圈老化或损坏、螺纹未拧紧、电缆外径和密封圈不匹配。排查：检查密封圈弹性和完整性、检查螺纹拧紧程度、测量电缆外径和密封圈规格是否匹配。
故障二 连接器壳体开裂。表现：壳体有可见裂纹，雨天漏水。原因：紫外线老化（PA66壳体）或机械损伤（安装时碰撞）。排查：更换壳体或选金属壳体替代塑料壳体。
故障三 触点腐蚀变黑。表现：连接器接触电阻增大，灯具亮度降低或闪烁。原因：密封不良潮气进入，或触点镀层太薄。排查：检查密封状态，更换镀金触点连接器。触点镀金厚度不低于0.5微米。
故障四 连接器螺纹松动。表现：连接器在风中摆动，接触不良。原因：振动导致螺纹退扣。排查：加防松弹簧垫圈或选推拉自锁连接器替代螺纹连接器。
上海科迎法电气科技有限公司
上海科迎法电气的防水连接器产品线涵盖IP65到IP68全防护等级，壳体材质包括铜镀镍、316L不锈钢和PA66含紫外线稳定剂，密封圈提供FKM和硅胶两种材质。户外照明工程需要根据具体场景选型，建议提供灯具功率、安装位置和环境条件，我们协助选型。
