重载连接器和圆形连接器有什么区别？工业连接器类型对比和选型指南

工业连接器有两大类型：圆形连接器（如M12、M8、航空插头）和重载连接器（Heavy Duty Connector，HDC，也叫矩形连接器）。很多工程师在选择时分不清两者的区别——M12是圆形连接器还是重载连接器？航空插头算不算重载连接器？同样的应用场景，什么时候选圆形连接器，什么时候选重载连接器？选错类型不是不能用，而是要么浪费空间和成本，要么接线不方便。我们上海科迎法生产M12连接器和航空插头全规格产品线，把圆形连接器和重载连接器的区别和选型逻辑讲清楚。

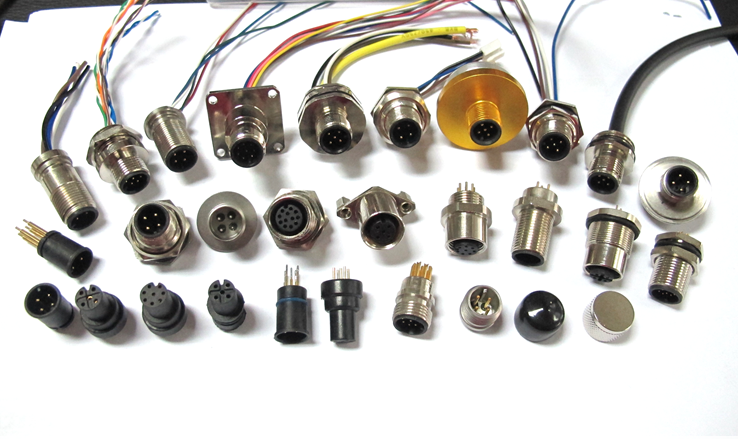

工业连接器类型对比和选型指南

一、圆形连接器和重载连接器的定义



（一）圆形连接器



圆形连接器是指壳体截面为圆形的连接器，通过螺纹或推拉机构锁紧。典型代表：

M8连接器：外径8mm，3至6芯，传感器接口

M12连接器：外径12mm，3至17芯，传感器和信号接口

M16/M23连接器：外径16/23mm，更高芯数或更大电流

航空插头（航空连接器）：外径12至50mm，2至37芯，重载圆形连接器



圆形连接器的共同特征：

壳体截面圆形

插合方式：螺纹锁紧或推拉自锁

密封方式：O型圈径向密封

接触件排列：圆形排列（环形分布）

线缆出线方式：直头或弯头出线



（二）重载连接器（矩形连接器）



重载连接器是指壳体截面为矩形的连接器，通过卡扣或螺丝锁紧。典型特征：

壳体截面矩形（长方形）

插合方式：卡扣式（弹片锁紧）或螺丝锁紧

密封方式：平面密封垫（矩形截面密封）

接触件排列：矩形排列（行列分布）

线缆出线方式：电缆接头（格兰头）从壳体侧面或底部出线



重载连接器的尺寸通常比圆形连接器大，芯数更多（10至128芯），电流更大（10至80A），防护等级也更高（IP65至IP68）。典型应用是工业设备的电源和信号总接口——把大量线缆通过一个连接器集中对接，而不是用几十个圆形连接器分别对接。



注意：航空插头（航空连接器）虽然也是"重型"连接器，但在分类上属于圆形连接器，不是重载连接器。重载连接器特指矩形壳体的HDC连接器。



二、两种连接器的结构对比



（一）壳体对比



圆形连接器壳体：

形状：圆形截面

材质：铜镀镍、不锈钢、塑料

尺寸：M8外径8mm到航空插头外径50mm不等

锁紧：螺纹锁紧（旋转螺帽）或推拉自锁（推入卡扣）

电缆出线：尾部直出或90°弯角出线



重载连接器壳体：

形状：矩形截面

材质：压铸铝合金或工程塑料

尺寸：标准尺寸系列（如18A系列、10A系列，尺寸约50mm乘50mm至200mm乘150mm）

锁紧：卡扣式（双弹片锁紧，推入咔嗒一声锁住）或螺丝锁紧

电缆出线：壳体侧面或底部安装电缆接头（格兰头），每个格兰头出1根电缆



（二）接触件对比



圆形连接器接触件：

形状：针式或孔式（公针母孔）

排列：环形排列（3至17针环形分布在一个圆周上）

规格：Φ0.8至Φ2.5mm（M12用Φ0.8至1.0mm，航空插头用Φ1.5至2.5mm）

额定电流：1.5至25A（取决于接触件直径）

端接方式：焊线、压接



重载连接器接触件：

形状：插刀式（公母刀片插入式）

排列：矩形排列（行列排列，如4行乘10列等于40芯）

规格：标准刀片宽度（6.3mm、9.5mm、12.7mm等，对应不同电流）

额定电流：10A（小刀片）至80A（大刀片）

端接方式：螺丝锁紧或压接（重载连接器接触件尾部有螺丝接线柱或压接翼）



（三）密封方式对比



圆形连接器密封：

O型圈径向密封——密封圈套在壳体外圆周上，插合时公头壳体和母头壳体之间径向压缩密封圈。优点是密封面连续（360°圆周密封），缺点是密封圈截面有限（1.5至2.5mm），密封面积小。



重载连接器密封：

平面密封垫密封——密封垫是矩形截面，覆盖整个壳体接触面（如50mm乘100mm的矩形面）。优点是密封面积大（矩形面积远大于O型圈截面），缺点是对壳体平面度要求高（平面度差则密封垫受力不均匀）。

三、两种连接器的适用场景对比



（一）圆形连接器适用场景



场景一 传感器和执行器接口

每个传感器配1个圆形连接器（M8或M12），独立插拔，方便维护。这种场景下连接器芯数少（3至8芯），体积小，用重载连接器是浪费空间。



场景二 信号传输接口

以太网通信、IO-Link通信、编码器反馈等信号传输，芯数4至8芯，用M12圆形连接器。



场景三 小到中等功率电源

电流8A以下的电源传输，用M12 4芯或航空插头3芯。



场景四 户外分散式设备

设备分散安装，每个接口独立密封，用圆形连接器（IP67/IP68防护等级高）。



（二）重载连接器适用场景



场景一 工业设备总接口

大型设备（如数控机床、注塑机）需要把动力线、控制线、信号线集中在一个接口对接。如果有40根线，用40个M12连接器需要40次插拔，用1个40芯重载连接器只需要1次插拔。重载连接器的优势是"一次对接全部线缆"。



场景二 大功率电源传输

电流大于25A的电源传输，M12和航空插头的接触件直径有限（最大2.5mm，25A），重载连接器可以用12.7mm宽刀片，额定80A。



场景三 多芯信号汇集

一个接口需要传输多种类型信号（电源加模拟信号加数字信号加以太网），重载连接器可以在一个壳体内混合安装不同规格的接触件（如电源端子加信号端子加以太网端子）。



场景四 柜体对接

两个控制柜之间的电缆对接，用重载连接器作为"对接法兰"——一个柜子装公头，另一个装母头，两个柜子推到一起卡扣锁紧，所有线缆一次对接完成。



四、选型决策逻辑



（一）根据芯数选



3至8芯：选圆形连接器（M8、M12或航空插头）。重载连接器最小芯数也在10芯以上，小芯数用重载连接器浪费空间。

10至25芯：选航空插头（圆形，2至37芯）或小尺寸重载连接器。

25至128芯：选重载连接器。圆形连接器芯数上限约37芯（航空插头），更多芯数必须用重载连接器。



（二）根据电流选



1至8A：M12圆形连接器。

10至25A：航空插头（圆形，大接触件）。

25至80A：重载连接器（大刀片接触件）。

大于80A：重载连接器多刀片并联，或直接用铜排连接。



（三）根据安装方式选



分散安装（每个传感器单独接口）：圆形连接器。

集中对接（设备总接口、柜体对接）：重载连接器。

面板安装：圆形连接器（面板安装型）和重载连接器（面板安装型）都支持。

电缆对接（两段电缆对接）：圆形连接器（双端预制电缆）或重载连接器（对接法兰）。



（四）根据维护需求选



频繁单根线维护：圆形连接器（单独插拔一根不影响其他）。

整体对接维护：重载连接器（一次拔出所有线，整体维护）。

混合维护：重载连接器中混合安装电源端子和信号端子，但分开维护时不方便。



五、两种连接器对比选型表



六、选型常见问题



问题一 "我已经用了M12连接器，能不能改成重载连接器减少接口数量"

可以，但需要评估。如果现有设备有20个M12连接器（每个4芯），总共80根线。改用1个80芯重载连接器可以减少19次插拔。但重载连接器体积大（约150mm乘100mm），需要评估面板空间是否够。而且重载连接器单根线维护不方便——要拔出整个连接器才能维护一根线。



问题二 "重载连接器防护等级能达到IP69K吗"

重载连接器最高防护等级通常是IP68（部分高端型号），达不到IP69K。IP69K需要不锈钢壳体和FKM密封圈，重载连接器通常是铝合金或塑料壳体，结构上不适合高压冲洗。如果需要IP69K，还是用M12或M8不锈钢圆形连接器。



问题三 "航空插头算重载连接器吗"

不算。航空插头虽然在性能上"重型"（大电流、多芯、高防护），但在结构分类上属于圆形连接器。重载连接器特指矩形壳体的HDC连接器。两者的区别是壳体形状（圆形vs矩形）和锁紧方式（螺纹vs卡扣）。



重载连接器和圆形连接器各有适用场景——圆形连接器适合分散式小芯数接口，重载连接器适合集中式大芯数总接口。如果你在选型时不确定用哪种类型，把你的线缆数量、电流需求和安装空间告诉上海科迎法，我们帮你分析并推荐最合适的连接器类型。同时我们的M12连接器产品线覆盖3至17芯圆形连接器全规格，航空插头产品线覆盖2至37芯大电流圆形连接器。如果需要重载连接器方案，我们可以根据需求推荐合适的HDC型号和接触件配置。防爆连接器产品线提供防爆型圆形连接器，满足易燃易爆环境的使用要求。
