伺服电机是工业自动化的核心执行元件，一台伺服电机通常需要三种连接器：动力线连接器（传输三相电源）、编码器信号连接器（传输位置反馈信号）、制动线连接器（传输抱闸控制信号）。这三种连接器传输的信号类型完全不同——动力线承载大电流（3至20A）和高压（24至400V AC），编码器信号是高速差分信号（兆赫兹级），制动线是低压直流控制信号。用同一种M12连接器显然不合适，需要根据信号类型分别配置。我们上海科迎法生产M12连接器全规格产品线，把伺服电机接口的三种连接器配置方案讲清楚。
M12连接器在伺服电机接口中的应用怎么选？
一、伺服电机接口的三种连接器需求
（一）动力线连接器
功能：传输伺服驱动器到电机绕组的三相电源。
信号特征：
电压：24V DC（低压伺服）或220V/380V AC（高压伺服）
电流：3至20A（取决于电机功率，400W伺服约3A，7.5kW伺服约20A）
频率：0至400Hz（变频驱动，PWM调制频率8至16kHz）
EMC要求：动力线是强干扰源（PWM高频开关产生共模噪声），需要屏蔽电缆
连接器要求：
芯数：3芯（U/V/W三相）或4芯（3相加PE地线）
额定电流：大于电机最大电流（建议1.5倍裕量）
额定电压：大于电机最大电压（低压伺服用250V级，高压伺服用600V级）
屏蔽：金属壳体加360°屏蔽接地
典型M12配置：M12 4芯A编码，Φ1.0mm接触件，额定8A/250V，铜壳体屏蔽型。
大功率伺服（大于5kW）：M12 4芯电流不够（8A限制），需要用7/8连接器（额定16A）或航空插头（额定10至25A）。
（二）编码器信号连接器
功能：传输伺服电机编码器到驱动器的位置反馈信号。
信号特征：
信号类型：RS485差分信号（增量编码器A/B/Z脉冲）或BiSS/ENDat协议（绝对值编码器）
电压：5V DC或24V DC
电流：小于100mA（信号电流小）
频率：增量编码器脉冲频率100kHz至4MHz（高速信号）
线数：增量编码器4至6线（A加A反加B加B反加Z加Z反），绝对值编码器4至8线（时钟加数据加使能加校验）
EMC要求：编码器信号是弱信号，对干扰敏感，必须屏蔽且和动力线分离
连接器要求：
芯数：4至8芯（取决于编码器类型）
额定电流：1A足够（信号电流小）
额定电压：60V足够
屏蔽：金属壳体加360°屏蔽接地（编码器信号抗干扰关键）
接触电阻：小于5mΩ（信号电流小，接触电阻变化影响信号质量）
典型M12配置：
增量编码器：M12 4芯A编码或5芯A编码
绝对值编码器：M12 5芯或8芯A编码
伺服反馈专用：M12 5芯或8芯，加360°屏蔽接地
（三）制动线连接器
功能：传输伺服电机抱闸（电磁制动器）的控制信号。
信号特征：
电压：24V DC
电流：0.5至2A（抱闸线圈电流）
线数：2线（正负）
EMC要求：制动线是感性负载（线圈），断电时产生反向电动势，需要续流二极管保护
连接器要求：
芯数：2芯或3芯（2线加PE地线）
额定电流：2至5A
额定电压：60V DC
接触件直径：Φ1.0mm以上
典型M12配置：M12 3芯A编码，Φ1.0mm接触件，额定8A/250V。
小型伺服（400W以下）：制动线可以和编码器信号共用一个多芯连接器（如M12 8芯），其中2芯做制动线，6芯做编码器信号。但要注意制动线断电时的反向电动势可能耦合到编码器信号线上，需要隔离。

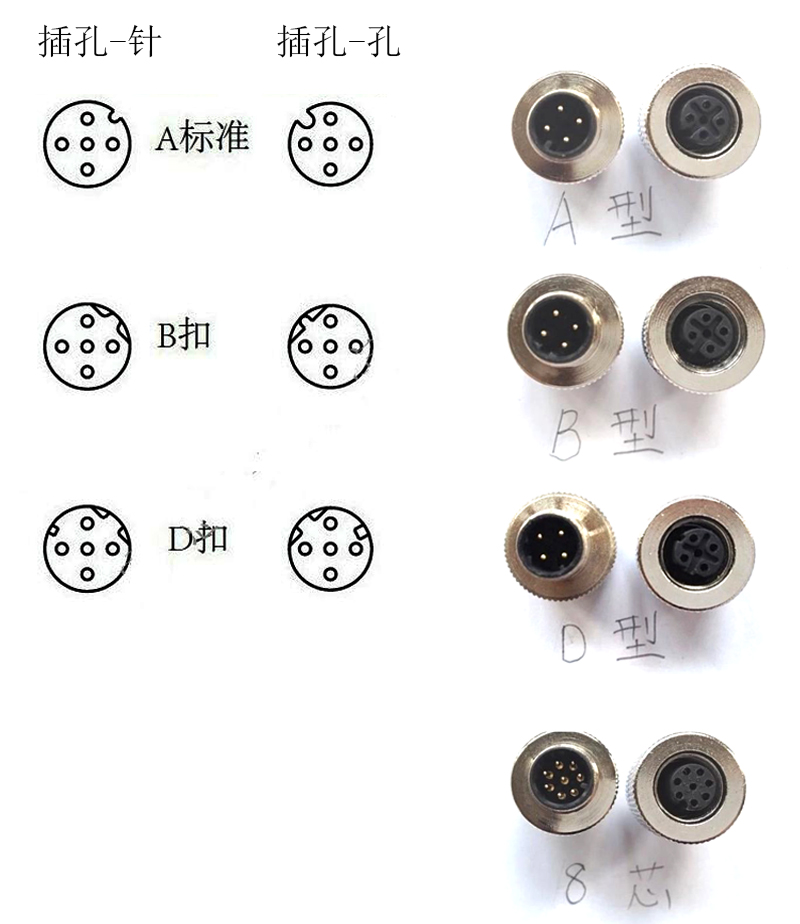

二、伺服电机M12连接器的编码选择
（一）为什么要用不同编码
伺服电机接口的三种连接器如果都用A编码M12，操作人员可能把动力线插头插到编码器信号插座上——动力线220V直接进编码器信号电路，瞬间烧毁编码器。用不同编码（A/B/D/X）的M12连接器，定位键位置不同，物理上无法错插。
（二）推荐的编码配置方案
方案一 分编码配置（推荐）
动力线：M12 4芯A编码
编码器信号：M12 5芯B编码（B编码定位键和A编码不同，防误插）
制动线：M12 3芯A编码（和动力线同编码但芯数不同，3芯插座插不进4芯插头）
方案二 分芯数配置
动力线：M12 4芯A编码
编码器信号：M12 8芯A编码（同编码但芯数不同，8芯和4芯物理不兼容）
制动线：M12 3芯A编码
方案三 颜色标识配置
所有连接器用不同颜色壳体区分：
动力线：黑色壳体
编码器信号：蓝色壳体
制动线：灰色壳体
配合铭牌标识，防止误插
三、伺服电机连接器的屏蔽和EMC设计
（一）编码器信号线的屏蔽处理
伺服电机的编码器信号是高频差分信号（最高4MHz），对电磁干扰极敏感。动力线的PWM开关噪声（8至16kHz，高次谐波到兆赫兹级）是主要干扰源。如果编码器信号线和动力线平行走线，共模噪声会耦合到编码器信号上，导致位置反馈错误。
屏蔽要求：
1. 编码器电缆用双绞屏蔽线（每对差分信号线双绞，外加铝箔加编织双重屏蔽）。
2. M12连接器用金属壳体（铜镀镍或不锈钢），壳体和电缆屏蔽层360°连接。
3. 屏蔽层在驱动器端接地（单端接地，避免地环路）。
4. 编码器电缆和动力电缆分开走线（间距大于10cm），或用金属隔板隔离。
M12连接器的屏蔽接地方式：
全金属屏蔽型（型号带.PB后缀）：壳体内部有金属屏蔽簧片，插合时公头和母头壳体电气连接，电缆屏蔽层通过簧片接到壳体，壳体接到设备机壳接地。
非屏蔽型（塑料壳体或无屏蔽簧片）：即使电缆有屏蔽层，屏蔽也在连接器处中断，失去屏蔽效果。
伺服电机编码器接口必须用全金属屏蔽型M12连接器。
（二）动力线的屏蔽处理
动力线虽然是干扰源，但也需要屏蔽——防止PWM噪声辐射到其他设备。动力线屏蔽层的作用是" containment"（将噪声限制在电缆内部不辐射出去）。
屏蔽要求：
1. 动力电缆用三芯加接地线的四芯屏蔽电缆。
2. 屏蔽层是铜编织网（覆盖率大于85%）。
3. M12连接器用金属壳体，屏蔽层360°接到壳体。
4. 壳体接到驱动器机壳和电机外壳（两端接地，动力线屏蔽要两端接地，因为高频噪声需要低阻抗回流通路）。
四、伺服电机连接器选型的三个实际案例
案例一 400W低压伺服电机（24V DC）
电机功率400W，额定电流约17A（24V下），编码器为增量式2500线。
动力线配置：
电流17A，M12 4芯（8A）不够。选7/8连接器4芯（额定16A，接近但不够）或航空插头3芯（额定10至25A，裕量充足）。
有些400W伺服电机厂商用两个M12 4芯并联做动力线（每芯8A，并联16A），但不推荐——并联时如果接触电阻不均匀，电流分配不均可能烧一个连接器。
编码器信号配置：
增量编码器2500线，RS485差分信号，需要6线（A加A反加B加B反加Z加Z反）。
选M12 8芯A编码（6线加2根备用线），金属壳体屏蔽型。
制动线配置：
24V DC抱闸，电流约0.5A。
选M12 3芯A编码（2线加1根地线），或和编码器共用8芯中的2根线。
案例二 2.2kW高压伺服电机（380V AC）
电机功率2.2kW，额定电流约5A（380V下），编码器为绝对值多圈BiSS协议。
动力线配置：
电流5A，选M12 4芯A编码（8A，裕量60%），额定电压250V不够（380V AC需600V级）。
选M12 4芯A编码600V型（接触件和绝缘体PPS材质，CTI值400V以上），或航空插头4芯（600V额定，裕量大）。
编码器信号配置：
BiSS协议绝对值编码器，需要4至5线（时钟加数据加使能加校验），选M12 5芯B编码（和动力线A编码防误插），金属壳体屏蔽型。
制动线配置：
24V DC抱闸（380V伺服的抱闸通常还是24V DC），选M12 3芯A编码。
案例三 7.5kW大功率伺服电机（380V AC）
电机功率7.5kW，额定电流约16A（380V下），编码器为ENDat协议。
动力线配置：
电流16A，M12 4芯（8A）不够。必须用7/8连接器4芯（16A）或航空插头4芯（25A）。
7/8连接器体积大但标准化程度高，大部分大功率伺服电机标配7/8连接器。
编码器信号配置：
ENDat协议需要4线，选M12 5芯B编码金属屏蔽型。
制动线配置：
24V DC抱闸，电流约1A，选M12 3芯A编码。
五、伺服电机连接器常见问题
问题一 编码器信号不稳定，位置反馈偶尔跳变
原因排查：检查M12连接器是否用了非屏蔽型（塑料壳体）。非屏蔽型连接器让编码器信号线在连接器处失去屏蔽，动力线PWM噪声耦合进来。换成全金属屏蔽型M12连接器。
问题二 动力线连接器发热
原因排查：检查接触电阻。伺服电机动力线电流大（5至20A），如果连接器接触电阻大（如镀锡型15mΩ），在8A时温升可达45K（接近限值）。换成镀金型M12连接器（接触电阻3mΩ，温升25K）。
问题三 连接器在振动中松脱
原因排查：伺服电机运行时振动较大（特别是安装在运动机构上的伺服），普通螺纹锁紧M12连接器可能松退。选推拉自锁型M12连接器（不需要旋转螺帽，推入即锁紧，抗振性更好）或加防松标记线。
问题四 编码器线和动力线用同一个连接器
不推荐。虽然多芯连接器可以同时传输动力和信号，但动力线的PWM噪声会通过接触件之间耦合到信号线上。动力线和编码器信号线应该用两个独立的连接器，物理分离。
上海科迎法电气科技有限公司
伺服电机接口的M12连接器配置不是"随便选一个4芯就行"——动力线、编码器信号、制动线三种信号各有不同的电流、电压和EMC要求，需要分别配置。如果你在伺服电机接口选型时有疑问，把你的伺服电机型号和功率告诉上海科迎法，我们帮你计算电流并推荐合适的连接器配置方案。同时我们的7/8连接器产品线额定16A，适合大功率伺服电机的动力线接口。航空插头产品线额定10至25A，适合超大功率伺服或需要同时传输多路信号的场合。M8连接器产品线体积小，在伺服电机的温度传感器接口中可以应用。
