在食品饮料、医药制造和化工行业，设备每天需要用高压高温水冲洗——清洗压力80至100bar，水温80°C，喷嘴距离设备10至15厘米。IP67防护等级的连接器在这种冲洗下扛不住——高压水柱会冲开密封圈接合面渗入连接器内部，导致短路。IP69K防护等级就是为这种极端冲洗环境设计的——能承受80°C高温、100bar高压、14升/分钟水流量的近距离喷射冲洗不进水。我们上海科迎法生产M12连接器全规格产品线，把IP69K的测试方法、结构要求和选型要点讲清楚。

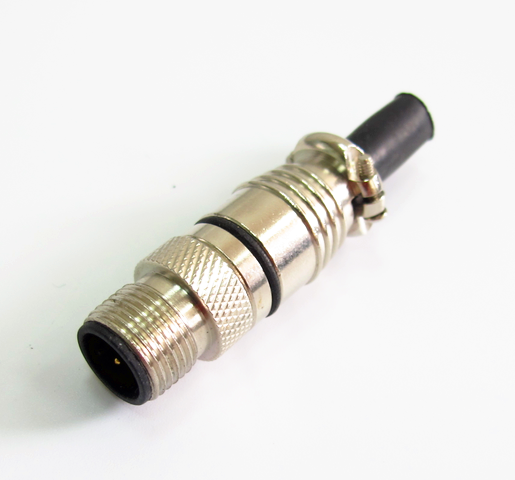

M12连接器防水防护等级测试方法
一、IP69K防护等级的标准定义
（一）IP69K的含义
IP69K是IEC 60529标准中防护等级的最高级别，也是DIN 40050-9标准中新增的防护等级：
IP6：防尘（完全防止粉尘进入，与IP5X的防尘不同，IP6是"无尘进入"）
9K：防高温高压水柱喷射（能承受80°C、100bar高压、14升/分钟水流量、距离10至15厘米的喷射冲洗）
（二）IP69K和IP67、IP68的区别
防护等级对比表
等级 防尘等级 防水类型 测试条件 典型场景
IP67 完全防尘 短时浸水 1米深浸水30分钟 户外设备淋雨
IP68 完全防尘 持续浸水 2至10米深浸水24小时以上（厂家定义） 水下设备
IP69K 完全防尘 高压高温冲洗 80°C、100bar、14升/分、10至15厘米 食品医药高压清洗
关键区别：IP67/IP68测试的是"静态浸水"——连接器在静止水中的防水能力。IP69K测试的是"动态冲水"——高压水柱直接冲击连接器表面的防水能力。两者测试条件完全不同，通过IP67不代表通过IP69K，反之亦然。
（三）IP69K比IP67难在哪
IP67浸水测试时，连接器外部水压均匀分布，密封圈承受的是径向压缩力——密封圈被压得更紧，密封效果反而增强。
IP69K冲洗测试时，高压水柱直接冲击密封圈接合面，可能产生两种破坏：
水楔效应：高压水直接冲击密封间隙，水压可能将密封圈轻微撑开，形成渗水通道。
密封圈变形：80°C高温使密封圈材料软化，100bar高压可能使软化的密封圈局部变形，密封面出现间隙。
因此IP69K对密封圈材质和结构设计的要求比IP67高得多。
二、IP69K测试方法详解
（一）测试设备
IP69K测试使用专用高压冲洗测试设备：
高压水泵：输出压力100±5bar
水温控制：80±5°C
水流量：14至16升/分钟
喷嘴：标准扇形喷嘴，喷射角度约30°
转盘：试样安装在转盘上，转盘转速5±1转/分钟
（二）测试条件
标准测试条件：
喷嘴与试样距离：10至15厘米
喷射角度：0°、30°、60°、90°四个方向
每个角度喷射时间：30秒（总时间约2分钟）
水温：80±5°C
水压：100±5bar
（三）测试流程
步骤一 试样准备
将M12连接器公头和母头插合并锁紧，按正常使用状态安装。
如果连接器配电缆，电缆入口也需要按正常安装状态密封。
步骤二 预处理
将试样在室温下放置2小时以上，使其达到热平衡。
步骤三 安装
将试样安装在转盘上，连接器轴线水平。转盘带动试样旋转，使喷嘴从各角度喷射。
步骤四 喷射冲洗
启动高压水泵，水温和压力稳定后开始喷射。
转盘旋转，喷嘴依次从0°、30°、60°、90°四个角度喷射。
每个角度30秒，总测试时间约2分钟。
步骤五 检查
测试结束后，拆开连接器，检查内部是否有水迹。
判定标准：连接器内部无任何可见水迹为合格。任何渗水都判不合格。
（四）常见不合格原因
原因一 密封圈材质不耐高温
NBR密封圈在80°C下弹性下降明显，高压水柱冲击时密封面出现间隙。IP69K连接器应使用FKM（氟橡胶）密封圈，FKM在80°C下仍保持良好弹性。
原因二 密封面设计不合理
如果密封圈槽的截面面积小于密封圈截面积，密封圈被过度压缩后没有变形余量。高压水柱冲击时密封圈无法弹性恢复补偿间隙。密封圈槽的截面积应为密封圈截面积的110%至120%（压缩率15%至25%）。
原因三 电缆入口密封不够
IP69K不仅测试连接器插合面密封，还测试电缆入口密封。如果电缆外径和密封圈内径不匹配（外径偏小），高压水从电缆入口渗入。IP69K要求电缆入口的密封圈压缩率比IP67更大（25%至30%）。
原因四 螺纹锁紧力不够
M12连接器靠螺纹锁紧，如果螺帽没有拧到位，插合面密封圈压缩量不足。IP69K测试前必须确认螺帽完全拧紧（力矩1.5至2N·m）。

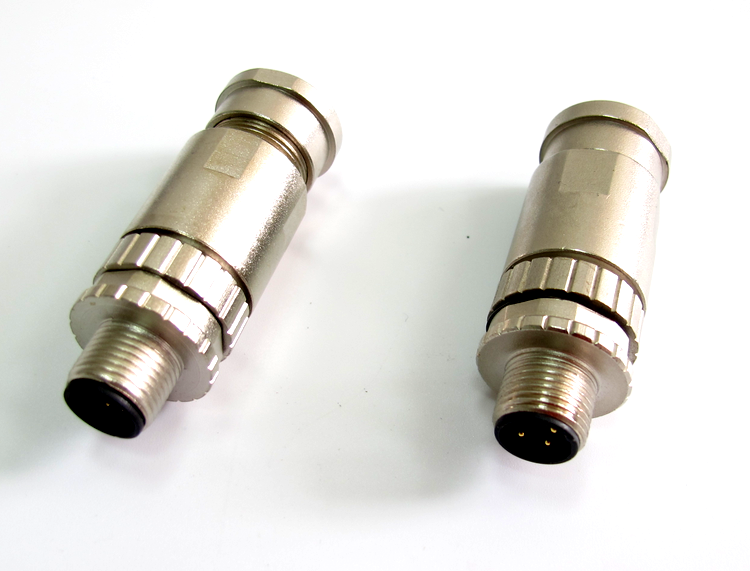

三、IP69K连接器的结构要求
（一）密封圈材质要求
IP69K连接器的密封圈必须使用FKM（氟橡胶）：
FKM长期耐温200°C，80°C测试温度下弹性保持率大于95%。
FKM压缩永久变形小（200°C乘22小时后小于20%），反复冲洗后不失去弹性。
FKM耐化学性好，耐清洗剂和消毒剂（食品医药行业常用CIP清洗剂）。
不能用NBR（丁腈橡胶）：NBR在80°C下弹性下降10%至15%，高压冲击下密封面可能渗水。
不能用硅胶：硅胶机械强度低，高压水柱可能直接撕裂密封圈。
（二）壳体材质要求
IP69K连接器壳体必须用金属（不锈钢或铜镀镍）：
金属壳体刚性好，高压水柱冲击下不变形。
不锈钢壳体耐腐蚀，适合反复接触清洗剂和消毒剂。
不能用塑料壳体：塑料壳体在80°C下可能变形（特别是PBT，热变形温度150°C但在80°C时弹性模量已下降），高压冲击下壳体变形导致密封面间隙增大。

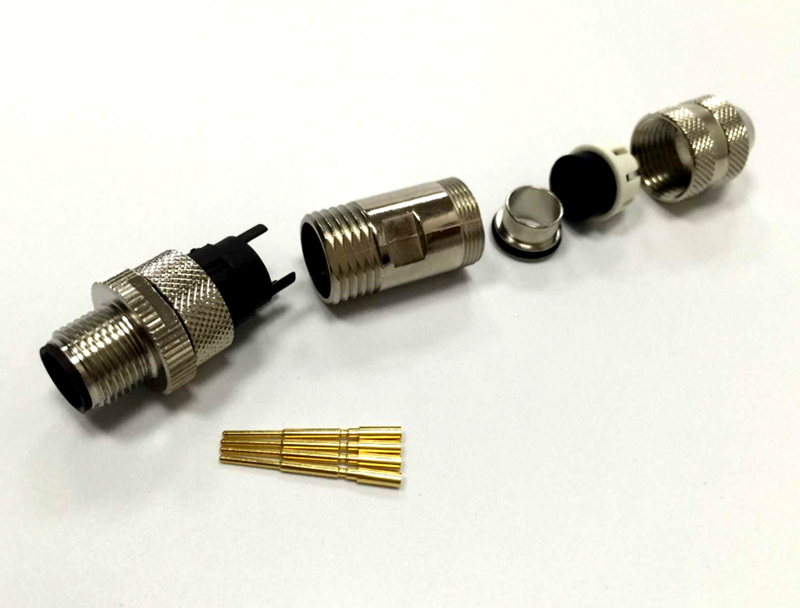

（三）密封结构设计
IP69K连接器比IP67连接器的密封结构更复杂：
密封圈截面更粗：IP67用截面Φ1.5mm，IP69K用截面Φ2.0mm以上。
密封圈数量更多：IP69K可能用双道密封圈（两道O型圈串联），第一道承受高压水冲击，第二道做二次密封。
密封面更长：插合面的密封接触长度更长，增加水渗透路径长度。
四、IP69K连接器在食品医药行业的选型要点
（一）选型要点
要点一 确认IP69K认证
不要只看厂家标注"IP69K"，要求提供第三方测试报告（如TUV或SGS出具的IP69K测试报告）。有些厂家标注IP69K但实际只做了IP67测试。
要点二 确认壳体材质
食品医药环境要求不锈钢壳体（SUS304或SUS316L），不能用铜镀镍（铜镀镍在酸性清洗剂中可能腐蚀）。确认壳体材质证明（材质报告或RoHS报告）。
要点三 确认密封圈材质
要求FKM密封圈。有些厂家默认配NBR密封圈，IP69K测试温度80°C下NBR弹性下降，无法通过测试。确认密封圈材质证明。
要点四 确认电缆入口密封
IP69K测试包括电缆入口。如果连接器配电缆，确认电缆外径和密封圈规格匹配。如果电缆入口密封不合格，连接器插合面再好也过不了IP69K。
（二）食品医药行业的特殊要求
FDA认证：接触食品的连接器表面材料需要FDA认证（食品级不锈钢和FDA认证密封圈材料）。
CIP/SIP兼容：CIP（原位清洗）和SIP（原位灭菌）工艺中使用的清洗剂和蒸汽对连接器有腐蚀性。FKM密封圈耐CIP清洗剂（氢氧化钠、硝酸），但SIP蒸汽（121°C蒸汽灭菌30分钟）需要EPDM密封圈（FKM在蒸汽中老化快）。
表面粗糙度：食品级连接器表面粗糙度Ra小于0.8μm，防止细菌滋生在表面微观缝隙中。不锈钢壳体需要抛光处理。
上海科迎法电气科技有限公司
IP69K防护等级是连接器在高压清洗环境中可靠运行的关键保障。如果你的设备需要每天高压冲洗消毒，把你的清洗工艺参数（水压、水温、清洗剂类型、冲洗频率）告诉上海科迎法，我们帮你确认IP69K连接器的选型方案。同时我们的防水连接器产品线达到IP67/IP68防护等级，在非高压冲洗的户外环境中已经广泛应用。防爆连接器产品线采用铜镀镍壳体和FKM密封圈，满足化工环境的防护要求。M8连接器产品线中也有IP69K不锈钢型号，在食品饮料行业的小型传感器接口中广泛应用。
