连接器选型时，大部分人关注额定电流值——M12连接器4芯额定电流8A，那就按8A选。但很少有人问"8A负载时连接器温度升到多少度"。温升是连接器在额定电流下工作时，温度升高超过环境温度的值。如果温升过高，轻则加速绝缘老化缩短寿命，重则熔化绝缘体导致短路起火。IEC 60512标准明确规定了连接器温升测试方法和限值要求，但很多连接器厂家在产品手册中只标额定电流不标温升数据，用户也无法自行验证。我们上海科迎法生产连接器全系列产品，把温升测试的方法、标准要求和影响因素讲清楚。
连接器温升测试电流负载发热评估与要求
一、连接器温升的定义和标准要求
（一）什么是温升
温升（Temperature Rise）是指连接器在通额定电流时，接触件和壳体温度达到热平衡后，温度超出环境温度的差值。单位为K（开尔文，1K等于1°C温差）。
例如：环境温度25°C，连接器通8A电流后接触件温度稳定在45°C，温升等于45减25等于20K。
（二）IEC 60512温升限值
IEC 60512-5-1标准规定连接器温升限值：
接触件温升限值：在额定电流下，接触件温升不超过50K（即环境25°C时接触件温度不超过75°C）。
壳体温升限值：壳体表面温升不超过40K（即环境25°C时壳体表面不超过65°C）。
绝缘材料温升限值：绝缘体最高温度不超过材料额定温度（PBT为120°C，PA66为115°C，PPS为200°C以上）。
关键解读：50K温升限值是"可触摸安全"和"材料寿命"的平衡。接触件75°C时人手短时间接触不会烫伤，PBT绝缘体在75°C下长期使用不变形老化。如果温升超过50K，接触件温度可能超过绝缘材料额定温度，导致绝缘体软化变形。
（三）温升和额定电流的关系
连接器的额定电流不是"能承受的最大电流"，而是"温升不超过50K时的电流"。也就是说，如果连接器标称额定电流8A，意思是通8A电流时温升不超过50K。如果通12A电流，温升可能达到80K以上，虽然不会立即烧毁但温度超标。
温升和电流近似成正比平方关系（焦耳热Q等于I²乘R），电流翻倍温升约为4倍。因此超载使用时温升急剧增大，8A连接器通12A时温升可能从50K升到112K（75°C乘1.5²），远超限值。
二、温升测试方法详解
（一）测试条件
标准测试条件（IEC 60512-5-1）：
环境温度：25±5°C
气流条件：无强制通风（自然对流）
测试样品：公头和母头插合并锁紧，配额定截面的线缆
线缆长度：两端各至少200mm（线缆作为散热路径，长度影响测试结果）
测试电流：额定电流（DC直流或AC交流50/60Hz）
（二）测试设备
直流电源或交流电源：输出稳定的额定电流，电流纹波小于1%。
热电偶（T型或K型）：直径小于0.5mm，贴在接触件和壳体表面。
温度记录仪：精度±0.5°C，采样率1次/分钟以上。
热平衡判定：连续5分钟温度变化小于1K时判定热平衡。
（三）测试流程
步骤一 样品准备
将连接器公头和母头插合并锁紧。
两端焊接或压接额定截面线缆（如M12 4芯用0.75mm²线），线缆长度每端200mm以上。
在接触件上贴热电偶（贴在公头接触件中部，这是温度最高点）。
在壳体表面贴热电偶（贴在壳体中点）。
步骤二 环境稳定
将样品放在无强制通风的环境中，环境温度25±5°C。
等待30分钟使样品温度和环境温度平衡。
记录环境温度T0。
步骤三 通电
连接器通额定电流（如M12 4芯通8A DC）。
电流从零缓慢升到额定值（避免冲击电流影响热平衡）。
步骤四 温度监测
用温度记录仪每分钟记录各点温度。
观察温度变化曲线：温度先快速上升，然后上升速率减慢，最后趋于稳定。
步骤五 热平衡判定
当连续5分钟温度变化小于1K时，判定热平衡达到。
记录热平衡时各点温度T1（接触件）和T2（壳体）。
步骤六 计算温升
接触件温升等于T1减T0。
壳体温升等于T2减T0。
判定：接触件温升不超过50K为合格，壳体温升不超过40K为合格。
（四）典型测试结果
M12连接器4芯（Φ1.0mm接触件，8A额定电流）典型温升数据：
接触件温升：约25至35K（8A时）
壳体表面温升：约15至25K
热平衡时间：约30至45分钟
M8连接器3芯（Φ1.3mm接触件，4A额定电流）典型温升数据：
接触件温升：约15至25K（4A时）
壳体表面温升：约10至18K
热平衡时间：约20至30分钟
航空插头（Φ2.0mm接触件，10A额定电流）典型温升数据：
接触件温升：约15至25K（10A时，接触件粗散热好）
壳体表面温升：约10至20K
热平衡时间：约30至40分钟

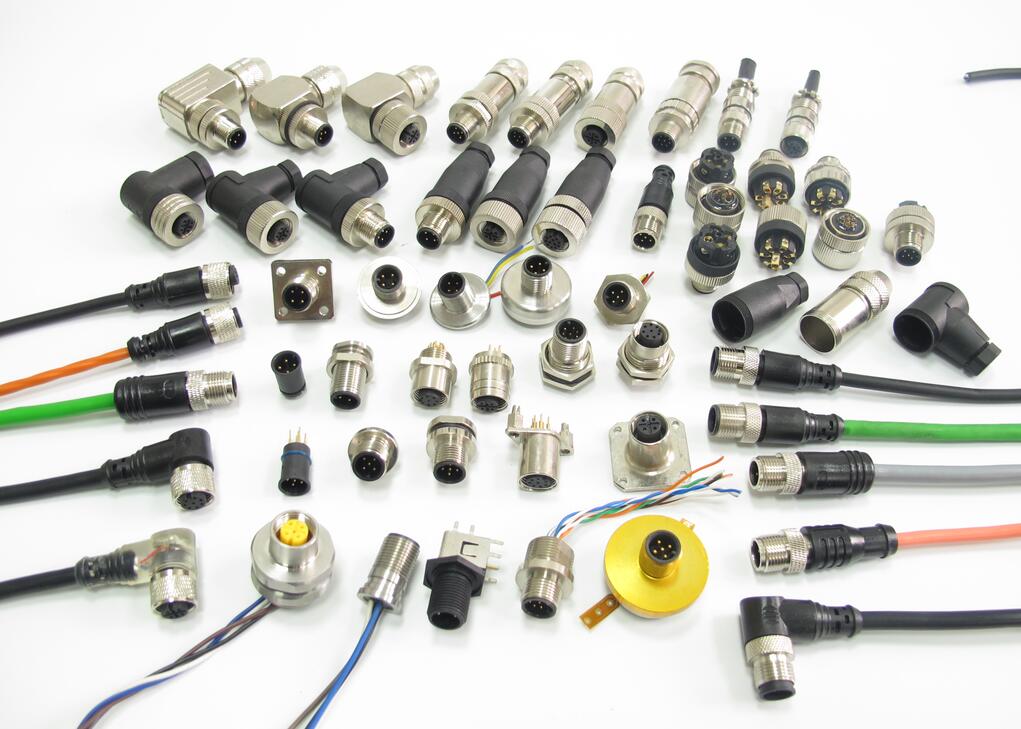

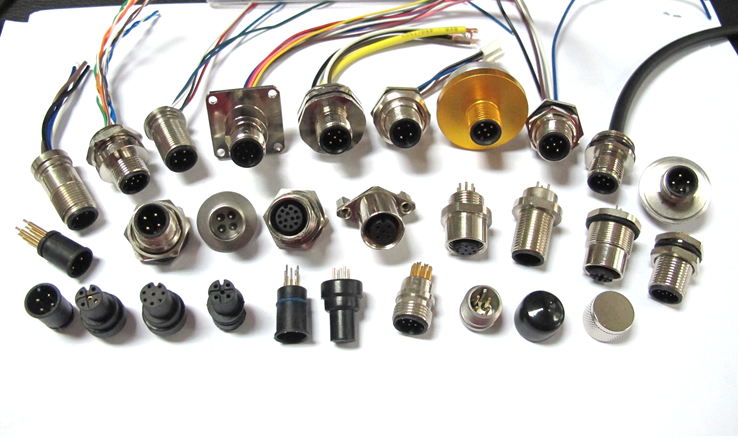

M12连接器产品展示
三、影响温升的关键因素
（一）接触电阻
温升的热量来源是接触电阻的焦耳热（Q等于I²乘Rc）。接触电阻越大，温升越高。
影响接触电阻的因素：
镀层材质：镀金（小于5mΩ）比镀锡（10至20mΩ）接触电阻低，温升低。
接触力：接触力大（8N）比接触力小（3N）接触电阻低，温升低。
接触面积：接触面积大（面接触）比点接触接触电阻低。
插拔次数：插拔次数多后镀层磨损，接触电阻增大，温升升高。
实测数据对比：同一规格M12连接器，镀金型接触电阻3mΩ温升28K，镀锡型接触电阻12mΩ温升45K。镀锡型温升接近50K限值，长期使用有风险。
（二）散热条件
线缆截面（散热路径）：
线缆是连接器的主要散热路径——热量通过接触件传导到线缆，再从线缆散到空气中。线缆截面越大，散热越好，温升越低。
实测数据：M12 4芯8A，配0.5mm²线缆温升38K，配1.0mm²线缆温升28K，配1.5mm²线缆温升22K。线缆从0.5mm²加粗到1.5mm²，温升降低16K。因此温升测试时必须使用额定截面线缆，用细线测出的温升偏高。
壳体材质：
金属壳体（铜镀镍或不锈钢）导热好，散热快，温升低。
塑料壳体导热差，热量积聚在接触件附近，温升高。
实测数据：M12金属壳体连接器温升25K，同规格塑料壳体连接器温升35K。金属壳体降温约10K。
环境温度：
高温环境下连接器散热效率下降（温差减小），温升可能略增大。但IEC标准规定温升值是相对于环境温度的差值，所以高温环境对温升数值影响不大。需要注意的是接触件绝对温度更高——环境40°C时温升50K，接触件绝对温度90°C，可能超过PBT材料额定温度。
（三）插合状态
插合次数：新连接器接触力最大，接触电阻最低，温升最低。插拔100次后接触力可能下降20%，接触电阻增大，温升升高约3至5K。
未完全插合：如果公头和母头没有完全插合（螺帽没有拧到位），接触面积减小，接触电阻增大，温升可能升高10至20K。这是现场温升异常的常见原因。
四、温升测试的常见问题
问题一 温升测试结果偏高
原因排查：
1. 线缆截面偏细：温升测试必须用额定截面线缆。如果用0.5mm²线缆测8A连接器，线缆本身发热贡献了额外温升。
2. 环境有气流干扰：温升测试要求无强制通风。如果空调出风口对着样品，散热增强，温升偏低（虚假合格）。反之如果样品在密闭空间，散热差，温升偏高。
3. 接触件氧化：样品存放时间长，接触件表面氧化，接触电阻增大。测试前先插拔5至10次清除氧化层。
4. 未完全插合：螺帽没有拧到位，接触面积小。确认螺帽完全拧紧。
问题二 温升测试结果重复性差
原因排查：
1. 热电偶贴附位置不一致：热电偶贴在接触件不同位置，温度差异可达5K。应统一贴在公头接触件中部（温度最高点）。
2. 热平衡判定标准不一致：温度变化小于1K每5分钟的判定标准要严格执行。有些操作员看到温度上升减慢就判定热平衡，导致记录温度偏低。
3. 接触力波动：同一型号不同样品的接触力可能有差异（弹簧加工公差），导致接触电阻差异。每批测试至少用3个样品取平均值。
问题三 温升超标的处理
如果温升超标（接触件温升大于50K），可能原因：
1. 额定电流标称值过高：有些厂家标称8A但实际温升60K（超标）。这是厂家不诚信，需要要求提供第三方温升测试报告。
2. 接触件设计问题：接触件直径偏细或接触力不够，接触电阻过大。需要换用更粗的接触件或更高接触力的型号。
3. 线缆截面不够：建议用更粗的线缆（如从0.75mm²升级到1.0mm²），降低接触件到线缆的热阻。
五、温升测试在选型中的应用
选型时如何利用温升数据：
要点一 要求厂家提供温升测试报告
正规厂家应该在产品手册中标注温升数据（如"8A时温升小于30K"）。如果没有标注，要求提供第三方测试报告（如UL或TUV出具的IEC 60512温升测试报告）。
要点二 关注安全裕量
如果连接器额定电流8A、温升50K（刚好合格），安全裕量为零。建议选温升30K以内的型号——30K温升意味着在环境40°C时接触件温度70°C，仍有10K裕量到PBT材料额定温度。
要点三 考虑降额使用
高温环境下（环境温度大于40°C），连接器需要降额使用。降额规则：环境温度每升高10°C，额定电流降低约10%。例如8A连接器在60°C环境下应降额到6.4A使用。
要点四 多芯连接器的温升
多芯连接器（如M12 8芯）同时通额定电流时，相邻接触件的热量叠加，温升比单芯更高。多芯连接器的额定电流通常是"所有芯同时通电流"条件下的值，不是单芯值。
上海科迎法电气科技有限公司
连接器温升测试看似复杂，但它是评估连接器安全性和长期可靠性的最关键指标。额定电流再高，温升超标就不安全。如果你在选型时关注温升安全裕量，把你的工作电流和环境温度告诉上海科迎法，我们帮你计算温升并推荐合适的连接器型号。同时我们的M12连接器产品线镀金型接触电阻小于3mΩ，8A额定电流下温升小于30K，有充足安全裕量。航空插头产品线接触件直径1.5至2.5mm，10A额定电流下温升小于25K。防爆连接器采用铜镀镍金属壳体散热好，温升比同规格塑料壳体低约10K。
