防水连接器的防护等级取决于密封结构设计。IP67和IP68的差距不在于材料，而在于密封方式。我们上海科迎法电气生产防水连接器多年，遇到过很多客户问同一个问题：为什么同样是IP67防水连接器，有的用一年就进水，有的用五年没问题。答案就在密封结构里。本文从径向密封和轴向密封两种结构讲清楚防水连接器的密封原理。

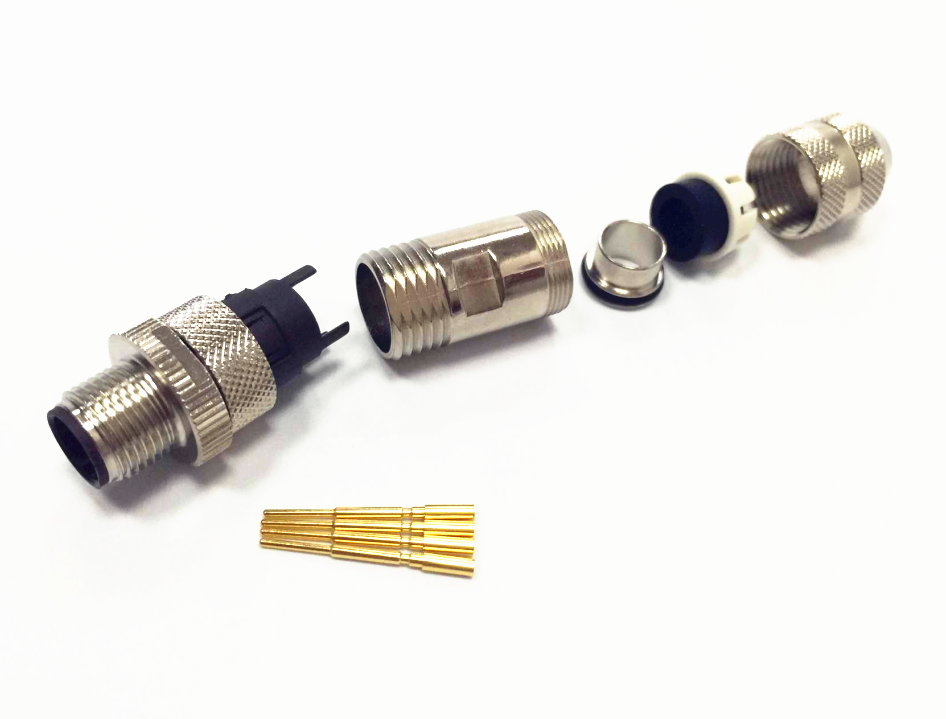

防水连接器密封结构原理
一、径向密封结构原理
径向密封是防水连接器最常见的密封方式。O型圈安装在连接器壳体外圆周的密封槽中，插合时O型圈被压缩在壳体和安装面板之间，形成径向密封。
径向密封的工作原理是弹性压缩。O型圈截面直径被压缩15到35个百分点后，弹性恢复力产生密封压力，填满壳体和面板之间的微观间隙。压缩率太低密封不严，太高O型圈永久变形加速。
径向密封的优点是结构简单，加工成本低。缺点是对壳体表面粗糙度要求高，如果壳体有纵向划痕，水会沿着划痕渗透。径向密封适用于IP65到IP67防护等级的产品。
二、轴向密封结构原理
轴向密封是在连接器插合面上设置O型圈或平垫圈，插合时O型圈被压缩在插头端面和插座端面之间，形成轴向密封。
轴向密封的工作原理是端面压紧。插头和插座通过螺纹或卡口锁紧后，O型圈在两个端面之间被压缩，密封压力沿轴线方向作用。密封效果取决于锁紧力和O型圈截面直径。
轴向密封的优点是不受壳体外圆面粗糙度影响，密封可靠性高。缺点是加工精度要求高，两个端面的平行度误差不能超过0.05毫米。轴向密封适用于IP67到IP68防护等级的产品。
三、双道密封设计实现IP68
IP68要求在1.5米水深持续浸泡30分钟不进水。单道密封在长时间浸泡时，水可能通过O型圈的微观缺陷渗透。双道密封是IP68防水连接器的标准方案。
双道密封是在连接器中设置两道独立的O型圈密封。第一道O型圈在壳体外圆做径向密封，第二道O型圈在插合端面做轴向密封。两道密封之间形成密封腔，即使第一道有微量渗水，第二道也能阻隔。
双道密封的关键设计要点有三个。第一，两道O型圈材质相同但截面直径不同，避免同频共振导致同时失效。第二，两道密封之间的距离至少3毫米，形成足够长的渗透路径。第三，密封腔内可以填充硅脂，进一步降低渗透概率。
四、密封圈材质对密封性能的影响
防水连接器密封圈常用四种材质，性能差异很大。
NBR丁腈橡胶：耐油性好，耐温范围零下25到100摄氏度，成本低。但耐老化性能差，户外使用1到2年后O型圈变硬失去弹性，密封失效。适合室内或短期户外使用。
FKM氟橡胶：耐高温好，耐温范围零下20到200摄氏度，耐化学腐蚀。耐老化性能优异，户外使用5到8年仍保持弹性。成本是NBR的5到8倍。适合户外长期使用和化工环境。
EPDM三元乙丙橡胶：耐候性好，耐臭氧和紫外线，耐温范围零下40到150摄氏度。但不耐油，在有油污环境中会溶胀。适合户外无油环境使用。
硅胶：耐温范围最宽，零下60到250摄氏度。但机械强度低，耐磨性差，容易撕裂。适合极端温度环境但无机械磨损的场合。
我们上海科迎法电气的防水连接器标准配置FKM氟橡胶密封圈，确保户外长期使用的密封可靠性。客户如果用于特殊介质环境，可以定制PTFE聚四氟乙烯密封圈或全氟醚橡胶Kalrez密封圈。
五、电缆外径和密封圈的匹配关系
防水连接器尾部的电缆密封圈是另一个关键密封点。电缆密封圈是径向压缩式，通过压紧螺母压缩密封圈抱紧电缆外径。
匹配原则：电缆外径和密封圈内径的差值要在0.5到2毫米之间。差值太小密封圈无法充分压缩，密封不严。差值太大密封圈过度变形，电缆被挤压变形影响导线。
举例：电缆外径6毫米，应选内径5.5到5.8毫米的密封圈。压缩后密封圈内径变成5.5毫米左右，对6毫米电缆产生0.5毫米的径向压缩，压缩率约8个百分点。这个压缩率足以填充电缆外皮和密封圈之间的微观间隙。
常见错误是电缆外径和密封圈不匹配。有些客户用6毫米电缆配5毫米密封圈，过度压缩导致电缆变形。有些用6毫米电缆配6.5毫米密封圈，压缩不足导致进水。

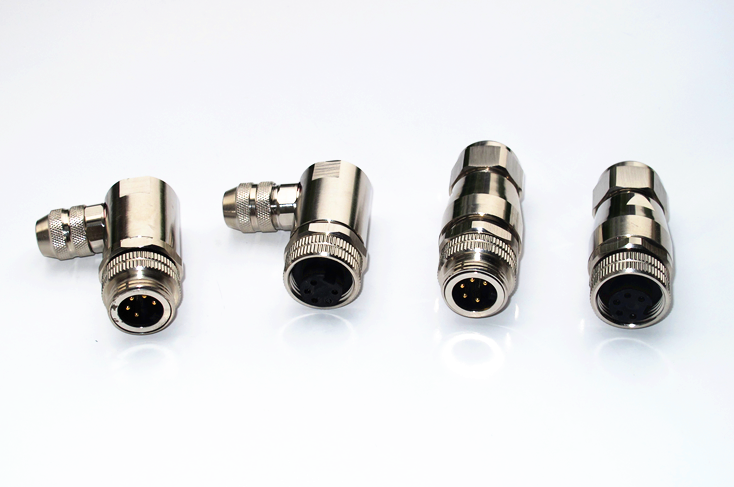

六、防水连接器和普通连接器的结构对比
防水连接器在六个方面和普通连接器有结构差异。
壳体材质：普通连接器用PA66尼龙或PBT塑料，防水连接器用铜合金镀镍或不锈钢，抗腐蚀和抗压能力更强。
密封结构：普通连接器无O型圈或只有一道密封，防水连接器有双道密封设计。
接触件防护：普通连接器接触件暴露在空气中，防水连接器接触件被密封在壳体内，不接触水汽。
电缆出口：普通连接器用开放式出线孔，防水连接器用密封式电缆接头（PG螺纹或M系列螺纹密封）。
锁紧方式：普通连接器用卡扣或推拉自锁，防水连接器用螺纹锁紧，锁紧力更大且密封面压更均匀。
防护等级：普通连接器IP20到IP40，防水连接器IP67到IP68。
如果是户外设备、潮湿环境、水下设备、清洗环境（食品医药CIP/SIP清洗），必须选防水连接器。如果是干燥室内环境，普通连接器够用。
