IO-Link正在改变工业自动化的传感器接线方式。传统分线盒只能传输开关量信号（PNP或NPN），IO-Link分线盒可以传输数字量、模拟量和设备诊断数据。我们上海科迎法电气在IO-Link分线盒的研发和应用中积累了大量经验。本文从IO-Link协议原理到布线设计，讲清楚IO-Link分线盒的通信方案。
分线盒通信方案和布线设计

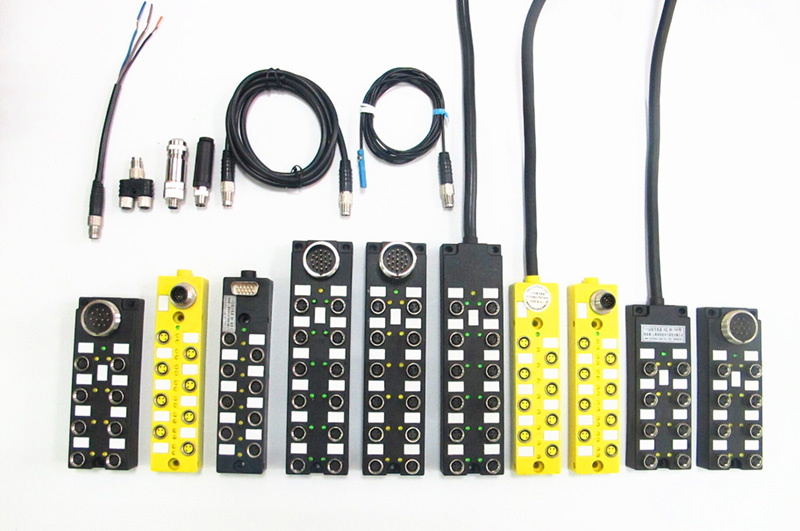

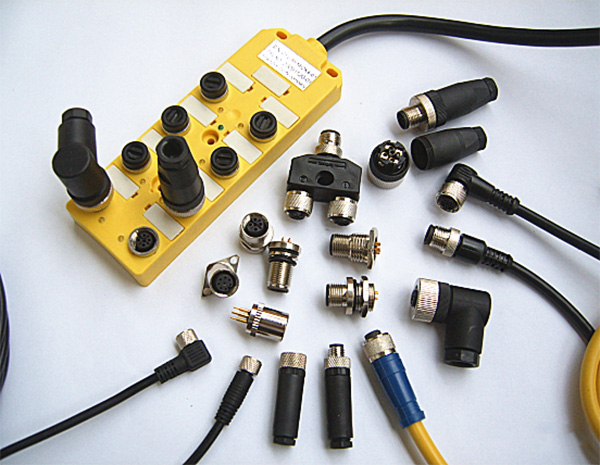

分线盒及插头配件产品展示
一、IO-Link协议基本原理
IO-Link是一种点对点串行通信协议，在传感器和IO-Link主站之间传输数据。IO-Link不是现场总线，不需要总线地址和终端电阻，每个传感器独占一根通信线。
IO-Link通信速率有三档：COM1为38.4千比特每秒，COM2为230.4千比特每秒，COM3为1.5兆比特每秒。大部分IO-Link传感器用COM1或COM2，COM3用于高速应用。

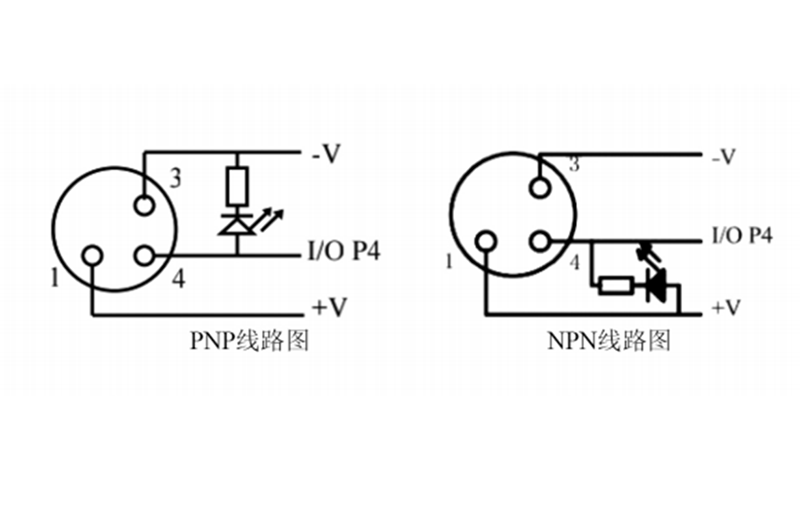

IO-Link通信使用标准的M8或M12连接器，3芯或4芯电缆。3芯电缆用于IO-Link通信（电源正、信号线、电源负），4芯电缆在3芯基础上增加一根备用线（可用于额外信号或第二路电源）。不需要特殊的高频电缆或同轴电缆，普通传感器电缆即可。
IO-Link和传统分线盒信号的区别：传统分线盒传输的是电压电平信号（24伏或0伏），只能表示开或关。IO-Link传输的是数字数据包，可以表示开关状态、模拟量值、设备温度、运行时间、故障代码等丰富信息。
二、IO-Link分线盒的结构和原理
IO-Link分线盒是IO-Link主站和传感器之间的中间设备。一个IO-Link分线盒有4到8个IO-Link端口，每个端口通过M8或M12接口连接一个IO-Link传感器。
分线盒内部结构包含三个部分。
部分一 端口控制器。每个端口有一个独立的IO-Link端口控制器芯片，负责和传感器通信。端口控制器自动识别连接的传感器类型（IO-Link模式还是传统模式），不需要手动配置。
部分二 数据集中器。将所有端口控制器的数据集中打包，通过主干电缆传输到IO-Link主站。数据集中器还负责给传感器供电，每个端口最大供电电流200到500毫安。
部分三 主干通信接口。通过一根4芯或5芯电缆连接到IO-Link主站。主干通信协议可以是IO-Link点对点、也可以是IO-Link hub模式（一个分线盒占主站一个端口，分线盒内8个传感器的数据时分复用传输）。
IO-Link分线盒和普通分线盒的物理外形相同，都是IP67防护的方形壳体加多个M8或M12接口。区别在内部电路和通信协议。普通分线盒是物理层信号汇集（PNP或NPN信号通过多芯电缆传到PLC输入模块），IO-Link分线盒是协议层设备（和传感器做数字通信，再通过主干协议传到主站）。
三、IO-Link分线盒选型五个要点
要点一 端口数量。IO-Link分线盒有4口和8口两种规格。4口适合小型工站（如一个气缸工位4个位置传感器），8口适合中型设备（如一台包装机8个传感器）。端口数量选择和普通分线盒相同，按传感器数量选，留1到2个备用口。
要点二 端口类型。IO-Link分线盒端口分IO-Link模式和数字模式（DI/DO）。IO-Link模式端口可以连接IO-Link传感器做数字通信，也可以连接普通PNP/NPN传感器做开关量检测。数字模式端口只能做开关量，不能做IO-Link通信。选型时确认所有端口是否都支持IO-Link模式。
要点三 主干通信协议。IO-Link分线盒和主站之间的通信有三种方案。方案A是点对点IO-Link，一个分线盒占主站一个端口。方案B是IO-Link hub，分线盒内8路数据通过主站一个端口传输。方案C是Profinet或EtherCAT，分线盒直接接入工业以太网，不需要IO-Link主站。方案C成本最高但通信速度最快，适合需要高速诊断的设备。
要点四 防护等级。IO-Link分线盒安装在产线现场，防护等级至少IP67。如果有清洗环境（食品医药），选IP69K。壳体材质PA66标准，化工环境选PBT或金属壳体。
要点五 诊断功能。IO-Link分线盒的诊断能力是选型加分项。高端分线盒可以检测每路传感器的短路、断线、过载状态，通过主站报警。低端分线盒只做数据传输不做诊断。建议选带诊断功能的型号，方便维护排障。
四、布线设计方案
设计一 IO-Link传感器到分线盒的布线。传感器到分线盒用标准M8或M12预制电缆，长度1到5米。电缆4芯，标准颜色棕色（电源正）、白色（信号）、蓝色（电源负）、黑色（备用或通道2）。电缆穿拖链时用PUR外被高柔电缆，固定安装用PVC外被电缆。
设计二 分线盒到主站的布线。分线盒到主站用主干电缆，长度不超过20米（IO-Link标准限制）。主干电缆4芯或5芯，线径0.34平方毫米以上。如果分线盒通过Profinet接以太网，主干电缆改为标准以太网电缆（CAT5e以上），长度100米以内。
设计三 供电设计。IO-Link分线盒的传感器供电有两种方案。方案A是分线盒统一供电，主站通过主干电缆给分线盒供电，分线盒再给每路传感器供电。总供电电流不超过2安培（8口每路200毫安）。方案B是分线盒外部供电，在分线盒上接一根24伏电源线，独立于主站供电。方案B适合传感器功耗大（如电磁阀驱动）的场合。
设计四 接地设计。IO-Link分线盒的接地通过屏蔽层和金属壳体连接。分线盒壳体必须和设备金属框架导电连接。主干电缆屏蔽层在分线盒端360度接地，在主站端也360度接地（双端接地）。IO-Link通信频率可达1.5兆比特每秒，必须做屏蔽接地防干扰。
五、调试方法
调试步骤一 端口自动识别。将IO-Link传感器接到分线盒端口，分线盒端口控制器自动识别传感器类型。IO-Link传感器连接后1到2秒内被识别，主站可以读到传感器型号和IODD（IO-Link设备描述文件）。如果传感器不被识别，检查传感器是否支持IO-Link、电缆是否正确、端口是否设置为IO-Link模式。
调试步骤二 通信验证。在主站端读取传感器数据，验证数据值正确。如果数据值异常，可能是波特率不匹配。IO-Link分线盒自动适配传感器波特率（COM1到COM3），但有些低端分线盒只支持COM1，如果传感器是COM3需要手动降速。
调试步骤三 诊断测试。人为制造传感器断线、短路，验证分线盒诊断功能是否报警。短路测试方法是将传感器端口信号线和电源线短接，分线盒应立即报警并在主站显示故障端口编号。
六、IO-Link分线盒和普通分线盒的成本对比
成本对比一 硬件成本。IO-Link分线盒价格是普通分线盒的2到3倍。8口IO-Link分线盒约800到1500元，8口普通分线盒约300到500元。但IO-Link分线盒减少的主干电缆和PLC输入点可以抵消部分成本。
成本对比二 线缆成本。普通分线盒需要12到14芯主干电缆，IO-Link分线盒只需要4到5芯。电缆成本减少50个百分点以上。长距离布线（20米以上）节省的电缆成本可以弥补分线盒差价。
成本对比三 维护成本。IO-Link分线盒可以在线诊断每路传感器状态，故障定位时间从30分钟缩短到1分钟。一年内减少的停机时间成本远超硬件差价。
上海科迎法电气科技有限公司
上海科迎法电气的IO-Link分线盒提供4口和8口两种规格，M12接口，IP67防护，支持COM1到COM3自动适配。客户如有Profinet接口需求可以定制。IO-Link布线设计涉及主站选型和通信配置，建议提供设备清单和传感器型号，我们协助设计完整方案。
