防爆连接器不只是用在气体爆炸环境（化工厂、油站），粉尘爆炸环境同样需要防爆连接器。面粉、糖粉、木粉、煤粉、铝粉等可燃性粉尘在空气中浓度达到一定值时，遇到点火源就会爆炸。我们上海科迎法电气的防爆连接器同时具备气体防爆（Ex ec IIC T6 Gc）和粉尘防爆（Ex tc IIIC T80度 Dc）双重认证。本文重点讲粉尘环境下的防爆连接器选型和应用。
防爆连接器在粉尘环境的选型和应用
一、粉尘爆炸的原理和危险区域划分
粉尘爆炸需要四个条件同时满足：可燃性粉尘、粉尘悬浮在空气中浓度达到爆炸下限、有氧化剂（空气中的氧）、有点火源。连接器在插拔时产生的电火花就是潜在点火源。
粉尘环境危险区域划分（GB12476标准）：
20区（Zone 20）：可燃性粉尘持续或长时间或频繁以云状形式存在于空气中。如粉尘仓内部、除尘器内部。20区只能用Ex ta设备（ia本质安全型），不能用防爆连接器。
21区（Zone 21）：可燃性粉尘在正常运行中以云状形式存在。如粉尘卸料口附近、粉碎机出料口附近。21区用Ex tb设备（粉尘隔爆型）。
22区（Zone 22）：可燃性粉尘在正常运行中不以云状形式存在，但可能因泄漏或故障形成粉尘云。如粉尘车间一般区域、除尘管道外部。22区用Ex tc设备（粉尘防护型）。大多数面粉厂、粮食加工厂、木工车间的正常操作区域属于22区。
二、Ex tc IIIC T80度 Dc逐字解读
Ex：防爆电气设备标识。
t：防护类型为"t"，即粉尘防护型。通过外壳密封限制粉尘进入，设备内部不会积聚粉尘。
c：设备保护级别EPL。c级适用于22区（正常运行中粉尘不以云状形式存在的区域）。a级最严格（20区），b级中等（21区），c级最低（22区）。
IIIC：粉尘分类。IIIA为可燃性纤维（如棉花纤维），IIIB为非导电粉尘（如面粉、糖粉），IIIC为导电粉尘（如金属粉末、碳粉）。IIIC是最严格的分类，涵盖所有粉尘类型。如果设备标Ex tc IIIC，表示对所有粉尘都安全。
T80度：最高表面温度80摄氏度。设备在正常运行中表面温度不超过80摄氏度，低于粉尘的点燃温度。面粉的点燃温度约400摄氏度，但粉尘层（堆积粉尘）的点燃温度低至300摄氏度。T80度有足够安全余量。
Dc：粉尘环境保护级别。"D"表示粉尘环境（Dust），"c"表示22区级别。

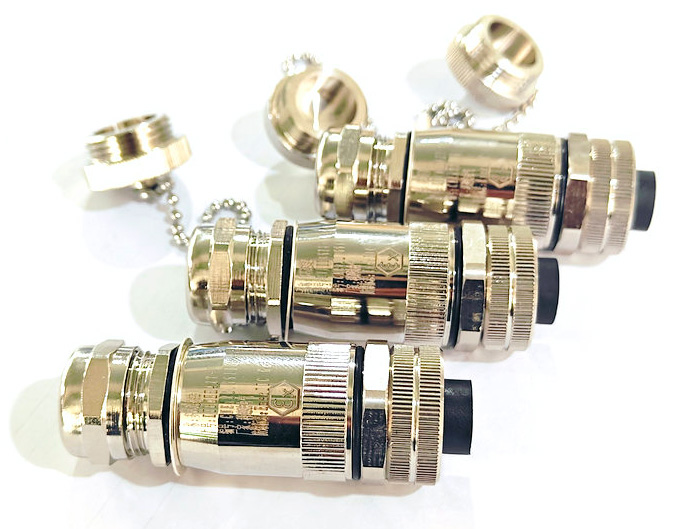

带防爆标识的7/8防爆连接器产品实拍展示
三、粉尘防爆和气体防爆的区别
结构区别：气体防爆连接器通过隔爆面或增安措施限制电火花引燃气体。粉尘防爆连接器通过外壳密封阻止粉尘进入接触带电部件。两者防护原理不同。
密封要求：粉尘防爆连接器外壳密封等级要求IP6X（完全防尘），同时要满足IP5X以上防尘。气体防爆连接器对外壳密封要求较低，因为气体可以通过隔爆面泄漏。
表面温度：粉尘防爆连接器表面温度限制更严格。因为粉尘层堆积在连接器表面后会降低散热，温度升高可能点燃粉尘层。气体防爆连接器表面温度限制基于气体自燃温度，通常比粉尘限制宽松。
我们的防爆连接器同时标Ex ec IIC T6 Gc和Ex tc IIIC T80度 Dc，意味着既可以用在气体爆炸环境（Zone 1和Zone 2），又可以用在粉尘爆炸环境（Zone 22）。在面粉厂等既有粉尘又有少量可燃气体的混合环境中，双标志连接器是最合适的选择。
四、粉尘环境防爆连接器选型要求
要求一 确认粉尘类型和区域等级。确认现场粉尘是否导电（IIIC）还是非导电（IIIB）。面粉、糖粉、木粉属于IIIB，但选IIIC连接器更保险，因为涵盖了所有粉尘类型。确认区域是21区还是22区，22区选Ex tc，21区选Ex tb。
要求二 确认温度组别。粉尘环境温度组别按粉尘层点燃温度确定。大多数可燃粉尘的粉尘层点燃温度在200到400摄氏度之间。T80度对于面粉（层点燃温度约300度）有足够余量。如果现场粉尘层点燃温度低于200摄氏度，需要选更低温度组别的连接器。
要求三 外壳防护等级。粉尘防爆连接器外壳防护等级至少IP65（防尘防喷水），推荐IP67（防尘防短时浸水）。面粉厂车间内有湿清洁工序，IP67能承受水冲清洗。
要求四 密封圈和电缆密封。粉尘防爆连接器的密封圈不能有可见缝隙。电缆出口密封圈要和电缆外径精确匹配，压缩率15到35个百分点。面粉粉尘颗粒直径约30到200微米，密封圈和电缆之间不能有大于50微米的缝隙。
要求五 表面积尘和维护。粉尘防爆连接器表面应光滑无凹槽，减少粉尘积聚。定期用吸尘器或软刷清理连接器表面积尘，不要用压缩空气吹（会扬起粉尘形成粉尘云）。
五、典型应用场景
场景一 面粉加工厂。面粉输送管道、筛分设备、包装机附近属于22区。选用Ex tc IIIC T80度 Dc防爆连接器，IP67防护，铜镀镍壳体。电缆用阻燃电缆穿金属管走线，连接器安装在粉尘较少的设备侧面。
场景二 粮食仓储。粮食提升机底部、除尘器下方属于22区。粮食粉尘属于IIIB非导电粉尘，但选IIIC更保险。选316L不锈钢壳体防腐蚀（粮食可能含水分），Ex tc IIIC T80度 Dc，IP67防护。
场景三 木工车间。木粉切割和打磨区域属于22区。木粉导电性低属IIIB，但木粉层点燃温度较低（约250摄氏度），T80度足够。选铜镀镍壳体，Ex tc IIIC T80度 Dc，IP65防护。
场景四 金属粉末车间。铝粉、镁粉等金属粉末属于IIIC导电粉尘，点燃温度低、爆炸威力大。必须选Ex tc IIIC连接器，外壳防护等级IP67以上，表面温度组别T80度或更低。金属粉末车间的防爆等级要求最高。
六、安装和维护注意事项
安装注意一 连接器安装在粉尘不易积聚的位置，避免水平安装面积尘。推荐垂直安装或向下倾斜安装，粉尘自然滑落。
安装注意二 电缆入口朝下，防止粉尘沿电缆缝隙进入。如必须朝上安装，电缆出口加防尘帽。
安装注意三 密封圈涂抹硅脂，填充电缆和密封圈之间的微观缝隙。硅脂耐温范围零下40到200摄氏度，不溶于水。
维护周期：面粉厂和粮食仓储每3个月检查一次连接器表面粉尘积聚和密封圈状态。木工车间每2个月检查。金属粉末车间每月检查。发现密封圈硬化或壳体有粉尘进入迹象，立即更换密封圈或连接器。
维护注意 禁止在粉尘环境中带电插拔连接器。插拔产生的电火花可能点燃粉尘云。检修前必须断电并清扫连接器周围粉尘。检修后检查密封圈是否到位、螺纹是否拧紧。
上海科迎法电气科技有限公司
我们上海科迎法电气的防爆连接器通过Ex ec IIC T6 Gc和Ex tc IIIC T80度 Dc双重防爆认证，外壳铜镀镍材质IP67防护。产品附带防爆合格证和安装说明书。粉尘环境客户在选型时提供粉尘类型、区域等级和温度组别信息，我们可以推荐最合适的型号。
