微型1/4螺纹微型耐高温连接器（玻璃烧结）

上海科迎法电气微型美制1/4螺纹美制1/4螺纹微型高温连接器是KYF-G系列耐高温高密封连接器产品中的微型规格，采用玻璃烧结工艺实现金属壳体与接触件之间的高强度密封绝缘，工作温度范围-25℃到350℃，气密性可达10的负8次方帕每立方米每秒，耐压力600Bar。该产品参照美军标MIL标准设计，壳体采用不锈钢或可伐合金材料，接触件镀金处理电性能稳定，适用于振动加速度传感器、密封容器、仪器仪表等高温高密封场合的电气连接。

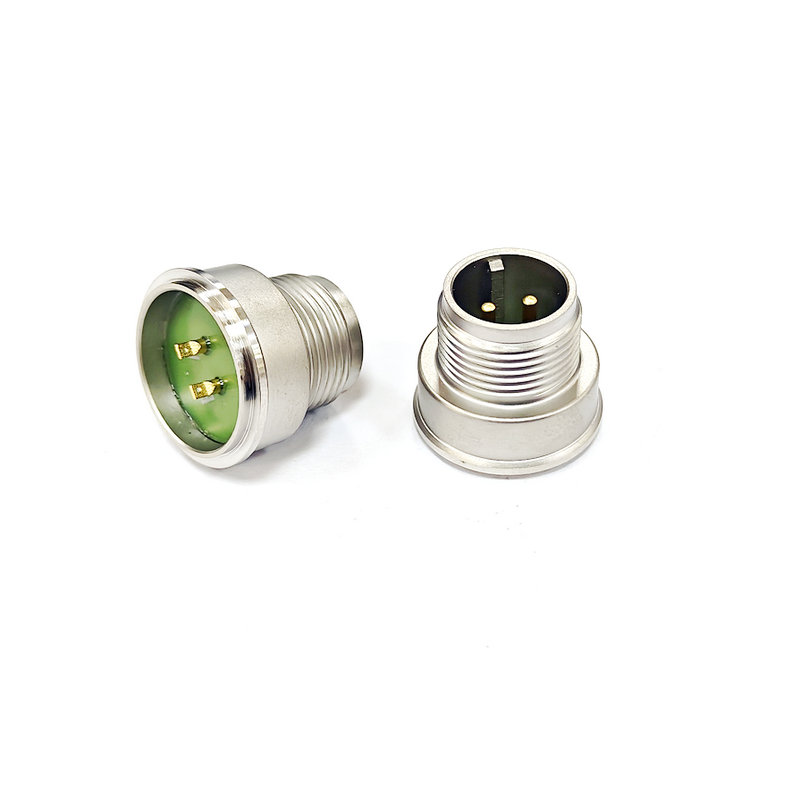

微型美制1/4螺纹美制1/4螺纹微型玻璃烧结高温连接器

一、产品概述

美制1/4螺纹微型高温连接器是一款微型螺纹安装式玻璃烧结插座，属于科迎法电气耐高温高密封连接器产品线中的小规格产品。产品采用玻璃烧结（Glass-to-Metal Seal）核心工艺——通过高温将玻璃绝缘子熔融后与金属壳体和金属接触件烧结为一体，形成既绝缘又密封的复合结构。这种结构在高温环境下仍能保持优异的绝缘性能和密封性能，是普通注塑或橡胶密封连接器无法实现的。



该型号提供2针、3针、4针等多种芯数配置，连接螺纹为美制1/4英寸规格，同时兼容M5、M6等公制小螺纹规格，满足不同设备安装孔位的要求。产品整体外径小巧，适合在空间受限的传感器基座或小型密封设备上安装使用。



美制1/4螺纹微型高温连接器配套有专用插头（配套插头配套插头），插头与插座对接后形成完整的高密封连接系统，可直接连接电缆实现信号传输。配套插头同样采用耐高温材料和密封设计，确保对接后整体密封性能一致。



二、产品特点



特点一 玻璃烧结工艺，耐高温350℃



美制1/4螺纹微型高温连接器的核心技术是玻璃烧结工艺。金属壳体、金属接触件和玻璃绝缘子在高温炉中经过精确的温度曲线控制，使玻璃熔融后与金属表面形成化学键结合，冷却后成为一体化结构。玻璃材料的耐高温性能远优于工程塑料（PBT、PA66等最高工作温度通常120到150℃），350℃下仍能保持稳定的绝缘电阻和机械强度。（科迎法实验室测试数据）



特点二 高密封气密性，10的负8次方



玻璃烧结结构的密封性能远高于橡胶密封圈密封。橡胶密封依赖接触面压紧力实现密封，在高温下橡胶材料会软化、老化、永久变形，导致密封失效。玻璃与金属的烧结结合是分子级的化学键合，不存在老化问题，气密性可达10的负8次方帕每立方米每秒量级，满足高真空和高压容器的密封要求。产品耐压力达600Bar，可用于深海水下设备或高压容器等极端压力环境。（行业公开技术数据）



特点三 接触件镀金，电性能稳定



接触件材料为铜合金，表面镀金处理。金的化学稳定性极高，在高温、高湿、腐蚀气体环境下不会氧化变色，接触电阻稳定（小于8毫欧）。镀金层厚度根据使用环境可选0.2到0.8微米——一般环境选0.2微米（成本较低），腐蚀环境或长期高温环境选0.5到0.8微米（耐腐蚀性更好）。



特点四 多种芯数配置，灵活选型



微型提供2针、3针、4针等多种芯数规格，满足不同信号传输需求。2芯用于单路信号供电和回路，3芯用于电源加信号，4芯用于差分信号或双路信号。用户可根据实际接线需求选择对应芯数，无需为多余芯数支付额外成本。



特点五 多种螺纹规格，兼容标准



标准配置为美制1/4英寸螺纹（符合美军标MIL标准），同时提供M5、M6等公制螺纹规格供选择。美制螺纹规格适用于进口设备配套和出口产品，公制螺纹适用于国产设备和国内市场。用户选型时只需确认设备安装孔的螺纹规格即可。



特点六 壳体表面处理，外观精美



壳体表面处理有喷砂和亚光银灰色两种选择。喷砂处理表面呈均匀的哑光质感，不易留指纹和划痕，适合工业环境使用。亚光银灰色处理表面更光滑，外观更精美，适合对外观要求较高的场合。两种表面处理均具备良好的耐腐蚀性能。



三、技术参数



电气参数：

- 额定电压：250V DC

- 额定电流：3A（2针），具体电流根据芯数和线径确定

- 接触电阻：≤8mΩ（镀金接触件）

- 绝缘电阻：≥500MΩ（250V DC条件下）

- 耐电压：1000V AC/min



机械参数：

- 工作温度：-25℃ ~ +350℃

- 耐压力：600Bar

- 气密性：≤1×10⁻⁸ Pa·m³/s（氦质谱检漏）

- 插拔次数：≥500次

- 接触件镀层：镀金（厚度0.2~0.8μm可选）

- 壳体材料：不锈钢/可伐合金/碳钢/铝合金（可选）

- 绝缘材料：玻璃（硅晶子）

- 壳体表面：喷砂 / 亚光银灰色



环境参数：

- 工作温度范围：-25℃ ~ +350℃

- 存储温度：-40℃ ~ +400℃

- 振动：10~2000Hz，15g（参照MIL标准）

- 冲击：100g，11ms（参照MIL标准）

- 盐雾试验：≥48h（不锈钢壳体）



四、型号说明与选型



型号命名规则：KYF-G-微型-[芯数]-[螺纹规格]-[壳体材料]-[镀层]



芯数选项：

- 2P：2针

- 3P：3针

- 4P：4针

- 其他：可定制



螺纹规格选项：

- 1/4：美制1/4英寸螺纹（标准）

- M5：公制M5螺纹

- M6：公制M6螺纹

- 其他：可定制



壳体材料选项：

- SS：不锈钢304

- 316L：不锈钢316L

- Kovar：可伐合金

- CS：碳钢

- AL：铝合金



镀层选项：

- Au：镀金（标准）

- Ni：镀镍

- Ag：镀银



选型步骤：

第一步 确定芯数。根据需要传输的信号路数确定针数。单路电源加信号选2针，电源加信号加反馈选3针，差分信号或双路信号选4针。

第二步 确定螺纹规格。查看设备安装孔的螺纹规格，美制螺纹选1/4，公制螺纹选M5或M6。

第三步 确定壳体材料。一般环境选不锈钢304，强腐蚀环境选316L，需要与玻璃热膨胀匹配选可伐合金，低成本选碳钢，轻量化选铝合金。

第四步 确定镀层。一般环境选镀金0.2μm，高温腐蚀环境选镀金0.5~0.8μm，大电流选镀银，经济型选镀镍。

第五步 确认配套插头。插座选微型，对应插头选配套插头，确保芯数和螺纹规格匹配。



五、典型应用场景



场景一 振动加速度传感器



振动加速度传感器通常安装在旋转机械（电机、泵、齿轮箱）的壳体上，用于监测设备振动状态。传感器工作环境温度较高（设备表面温度可达80到150℃），且长期受振动影响。美制1/4螺纹微型高温连接器采用玻璃烧结结构，耐高温350℃远高于实际环境温度，机械强度高抗振动性能好，是加速度传感器基座贴片连接的理想选择。



场景二 压力传感器高温测量



工业过程中的高温压力测量（如蒸汽管道、热交换器、高温反应釜），传感器膜片直接接触高温介质，信号引出端需要耐高温连接器。普通连接器在150℃以上绝缘材料会软化变形，导致密封失效和绝缘下降。微型玻璃烧结连接器350℃工作温度，配合高密封性能，适用于高温压力传感器的电气连接。



场景三 密封容器电气贯穿



真空设备、高压容器、密封箱体等设备需要将内部电气信号引出到外部，同时保持容器的密封性能。微型烧结连接器安装在容器壁上，玻璃烧结结构确保内外两侧都密封，气密性10的负8次方满足高真空要求，耐压力600Bar满足高压容器要求。



场景四 仪器仪表内部连接



精密仪器仪表内部空间有限，需要小尺寸耐高温连接器。微型连接器外径小巧，螺纹规格小（1/4英寸或M5/M6），适合在有限空间内安装。玻璃烧结结构的绝缘性能稳定，不会因温度变化导致参数漂移，保证仪器测量精度。



场景五 医疗器械高温消毒



部分医疗设备需要高温消毒（如121℃高压蒸汽灭菌或180℃干热灭菌），普通连接器无法承受反复高温消毒循环。微型玻璃烧结连接器耐高温350℃，可承受反复高温灭菌循环，密封性能不受影响，适用于需要高温消毒的医疗设备电气连接。



六、品质保障



原材料控制。所有原材料入厂前进行检验——金属材料检测化学成分和力学性能，玻璃材料检测热膨胀系数和软化点温度，镀金层检测厚度和附着力。不合格材料严禁入库使用。



生产过程控制。玻璃烧结工艺是核心工序，烧结温度曲线由计算机精确控制，每炉产品都记录完整的温度曲线数据。烧结后进行气密性检测（氦质谱检漏）和绝缘电阻测试，不合格产品直接报废。



成品检测。每只成品出厂前都经过以下检测项目：外观检查、尺寸检测、接触电阻测试、绝缘电阻测试、耐电压测试、气密性抽检。检测合格后出具产品合格证方可发货。



质量管理体系。科迎法电气通过ISO9001质量管理体系认证，生产过程执行ERP管理系统，确保每个产品都可追溯到原材料批次和生产记录。产品符合RoHS环保指令要求。



七、定制研发与售后服务



定制服务。美制1/4螺纹微型高温连接器支持用户定制。如果标准规格不能满足需求，用户可提供图纸、样品或相关技术要求，科迎法技术团队进行技术评审后提供定制方案。定制内容包括：特殊芯数配置、特殊螺纹规格、特殊壳体材料、特殊镀层要求、特殊外形尺寸、高低温特殊要求等。



定制流程：用户提供技术要求 → 技术评审 → 初步方案 → 用户确认 → 方案评审 → 执行方案 → 商务签约 → 样品交付 → 样品评审 → 批量生产 → 产品交付。



售后服务。产品质保期12个月。质保期内因产品质量问题导致的故障，免费维修或更换。提供终身技术支持服务，用户在使用过程中遇到任何技术问题可随时联系技术支持团队。常规产品交货期15到30天，定制产品交货期根据复杂程度30到60天。



八、与同类产品对比



美制1/4螺纹微型高温连接器与普通工业微型连接器（如M5、M6螺纹注塑型）的核心差异：





参考标准：MIL-STD-1344电连接器测试方法、MIL-DTL-38999（参考美军标连接器规范）、GB/T 3836.1-2021爆炸性环境通用要求（高温环境参考）、ISO 9001:2015质量管理体系、RoHS 2.0环保指令



常见问题



问：美制1/4螺纹微型高温连接器的玻璃烧结和普通密封有什么本质区别？

答：普通密封（如O型圈密封）是机械压紧式密封——通过橡胶圈被压缩后的弹性变形填充间隙实现密封，属于物理密封。玻璃烧结是化学键合式密封——玻璃在高温下熔融后与金属表面发生化学反应，冷却后玻璃与金属成为一体，属于分子级结合。两者的区别：第一，耐温能力不同，橡胶150℃以上老化失效，玻璃350℃以上仍稳定。第二，密封等级不同，橡胶密封最高IP68（浸水），玻璃烧结气密性可达10的负8次方（高真空级）。第三，寿命不同，橡胶3到5年老化需更换，玻璃烧结几乎不老化寿命与设备同长。第四，耐压力不同，橡胶密封通常10到20Bar，玻璃烧结可达600Bar。



问：微型连接器350℃的温度是连续工作温度还是短时温度？

答：350℃是连续工作温度。玻璃烧结结构在350℃下可以长期稳定工作，绝缘电阻和密封性能不会下降。产品的存储温度可达400℃，即短时间（几小时内）暴露在400℃环境中不会造成永久性损坏。实际使用中建议工作温度不超过350℃，留有余量更安全。如果应用环境温度超过350℃，需联系厂家定制高温版本（可选用更高耐温的玻璃配方和金属材料）。



问：微型和配套插头有什么区别？配套使用时怎么选？

答：微型是插座（面板安装在设备侧），配套插头是配套插头（连接电缆侧）。两者配对使用。选型时设备上安装1/4螺纹微型插座，电缆端接配套插头插头，对接后实现连接。注意：芯数必须相同（微型选2针则配套插头也选2针），螺纹规格必须匹配（1/4螺纹对应1/4螺纹）。如果只需要插座不要插头，只选微型即可。如果是现场接线用插头不带插座，选配套插头即可。



问：玻璃烧结连接器的接触件镀金层厚度怎么选？

答：根据使用环境和成本预算选择。一般环境（常温干燥、无腐蚀气体）选0.2微米金层，成本最低。工业环境（有一定湿度和温度变化）选0.3到0.5微米金层，兼顾成本和可靠性。高温腐蚀环境（300℃以上长期工作、含硫化氢等腐蚀气体）选0.8微米金层，耐腐蚀最好但成本最高。微型标准配置为0.5微米金层，适用于大多数工业应用场景。金层厚度低于0.1微米容易出现针孔缺陷导致腐蚀，不建议选用。
