太阳光模拟器的AAA级认证不是厂家说了算，而是要靠光谱测量数据来验证。光谱功率分布是太阳光模拟器三项核心指标之一，但很多用户不知道怎么测量、用什么仪器、数据怎么处理。我们上海科迎法电气在太阳光模拟器出厂检验和客户现场校准中积累了大量光谱测量经验。本文把太阳光模拟器光谱功率分布的测量方法讲清楚，帮助客户正确评估设备性能。
太阳光模拟器光谱仪选型和测量方法
一、光谱功率分布的定义和IEC 60904-9判定标准
光谱功率分布是指太阳光模拟器输出光在各个波长上的辐射功率分布。IEC 60904-9标准将太阳光模拟器的光谱范围划分为六个波段，并规定每个波段的积分辐照度占总额定辐照度的百分比范围。
六个波段和标准匹配范围（AM1.5G参考光谱）：
波段一 400到500纳米，标准占比18.2个百分点，允许范围正负0.75倍到1.25倍（即13.65到22.75个百分点）。
波段二 500到600纳米，标准占比18.1个百分点，允许范围13.58到22.63个百分点。
波段三 600到700纳米，标准占比16.9个百分点，允许范围12.68到21.13个百分点。
波段四 700到800纳米，标准占比14.3个百分点，允许范围10.73到17.88个百分点。
波段五 800到900纳米，标准占比12.8个百分点，允许范围9.6到16.0个百分点。
波段六 900到1100纳米，标准占比19.7个百分点，允许范围14.78到24.63个百分点。
A级标准要求六个波段的实测占比都在允许范围内。任何一个波段超标或不足，就不是A级。A+级要求更严格，允许范围是正负0.6倍到1.4倍，但A+级不是IEC标准等级，是部分厂家自定义的更高标准。
二、光谱仪选型的四个关键参数
参数一 波长范围。太阳光模拟器的光谱范围是400到1100纳米（AM1.5G全光谱标准）。光谱仪的波长范围必须覆盖400到1100纳米，且有足够的余量（建议380到1150纳米）。如果只测紫外波段（如UV太阳光模拟器），选280到400纳米范围的光谱仪。如果测LED太阳光模拟器，确认LED波长在光谱仪测量范围内。
参数二 光谱分辨率。光谱分辨率指光谱仪区分相邻两个波长的能力，单位纳米。IEC 60904-9没有明确规定光谱仪分辨率要求，但实践证明分辨率应优于5纳米。如果分辨率只有10纳米，相邻波段边界处的光谱功率可能被错误分配。推荐选1到2纳米分辨率的光谱仪。
参数三 动态范围。太阳光模拟器在不同波长上的功率差异可能达到10到100倍。比如氙灯在580纳米附近有强发射峰，在420纳米附近功率较低。光谱仪的动态范围要能同时测量强信号和弱信号而不饱和不失真。动态范围至少1000比1，推荐10000比1以上。
参数四 绝对辐照度校准。光谱仪出厂时要做绝对辐照度校准，将光谱仪读数转换为瓦每平方米每纳米。如果没有绝对校准，只能得到相对光谱形状，无法计算各波段积分辐照度。购买光谱仪时确认附带NIST可溯源的辐照度校准证书。
三、光谱辐射计和光谱仪的区别
很多人把光谱辐射计和光谱仪混用，实际上两者有区别。
光谱仪：测量光谱功率分布，输出每个波长的辐射功率。用于判断太阳光模拟器光谱匹配度。
总辐射计：测量总辐照度（瓦每平方米），不分波长。用于判断太阳光模拟器辐照度值和不均匀度。
太阳光模拟器的三项AAA级指标需要两种仪器配合测量：光谱仪测光谱匹配度，总辐射计测辐照度不均匀度和时间不稳定度。用光谱仪测辐照度不均匀度也可以，但测量速度慢（每个点要采集一次光谱），不如总辐射计快。
高端光谱辐射计（如东谱科技SpectroCal系列）集成了光谱仪和总辐射计功能，一次采集同时输出光谱和辐照度。但价格是普通光谱仪的3到5倍。
四、光谱测量五个步骤
步骤一 设备预热。太阳光模拟器开机后预热至少15分钟（氙灯）或5分钟（LED），确保光源输出稳定。光谱仪开机预热10分钟，使内部温度稳定。室内温度控制在25正负2摄氏度。
步骤二 暗电流采集。关闭太阳光模拟器光源，用光谱仪采集暗电流数据。暗电流是光谱仪探测器的本底噪声，必须从测量结果中扣除。每次测量前都要采集暗电流，不能复用上次数据。
步骤三 定标校准。将标准灯（通常是石英卤素灯，附带NIST可溯源光谱数据）放置在光谱仪探头前方，距离和角度按标准灯说明书。采集标准灯光谱，和标准灯出厂光谱数据对比，计算校准系数。每次测量前定标一次。
步骤四 样品测量。将光谱仪探头放置在太阳光模拟器光斑中心位置，探头平面和光束垂直（角度偏差不超过正负1度）。采集太阳光模拟器光谱，每个位置采集3次取平均值。
步骤五 多点扫描。IEC 60904-9要求在辐照平面上至少测量9个点（3乘3网格），评估光谱空间均匀性。每个点采集一次光谱，分别计算六个波段的积分辐照度。如果9个点的光谱匹配度都在允许范围内，判定为A级。
五、数据处理和判定方法
数据处理流程：
第一步 扣除暗电流。原始光谱数据减去暗电流数据。
第二步 应用校准系数。扣除暗电流后的数据乘以校准系数，得到绝对辐照度光谱（瓦每平方米每纳米）。
第三步 波段积分。将400到500纳米范围内的所有波长辐照度积分，得到波段一总辐照度。依次计算六个波段。
第四步 计算占比。各波段辐照度除以总辐照度（六个波段之和），得到各波段占比。
第五号 对比标准。将实测占比和AM1.5G标准占比对比，计算匹配比值。匹配比值在0.75到1.25范围内为A级。
判定方法：六个波段的匹配比值全部在0.75到1.25范围内为A级。有任何波段超出范围为B级或C级。如果波段边界附近的光谱功率异常（如氙灯发射峰正好在波段边界），可能导致一个波段偏高相邻波段偏低，需要检查积分边界设置是否正确。
六、常见测量错误
错误一 用硅电池总辐射计代替光谱仪。硅电池只能测总辐照度，不能测光谱分布。用硅电池无法判断光谱匹配度，最多只能判断辐照度值。
错误二 光谱仪未做绝对辐照度校准。未经校准的光谱仪只能给出相对光谱形状（各波长功率比值），不能给出绝对辐照度，无法计算各波段积分辐照度和占比。
错误三 只测中心一点。IEC 60904-9要求至少9点测量。只测中心点不能反映光谱空间均匀性，可能遗漏边缘光谱偏移问题。
错误四 测量距离不固定。光谱仪探头和光源之间的距离影响辐照度绝对值。如果定标距离和样品测量距离不同，需要做距离平方反比修正。
错误五 波长未校准。光谱仪出厂后波长可能漂移，需要用标准光源（如汞灯的546.1纳米和435.8纳米发射线）校准波长轴。波长漂移会导致波段边界错误，影响积分计算。
七、太阳光模拟器选型时如何验证光谱匹配度

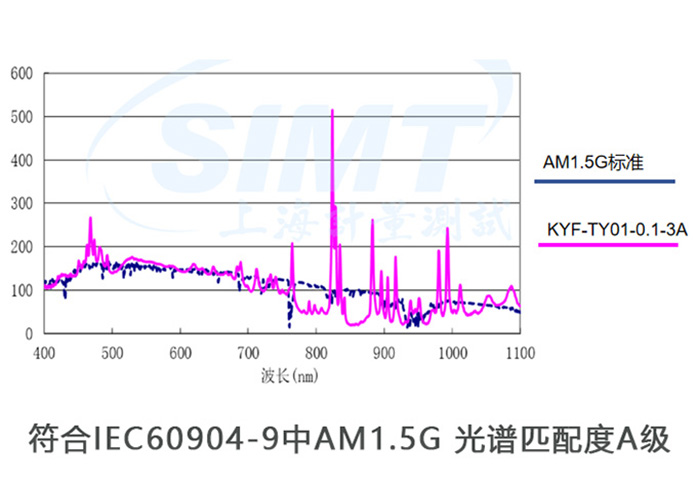

购买太阳光模拟器时，不能只看厂家宣称的AAA级，要要求厂家提供光谱测量报告。合格的报告应包含：光谱仪型号和校准证书编号、测量条件（距离、温度、预热时间）、原始光谱图、六个波段积分辐照度和占比数据、匹配比值和判定结论。
上海科迎法电气科技有限公司
上海科迎法电气的太阳光模拟器出厂时附带光谱测量报告，包含光谱图和六个波段匹配数据。如果客户需要复测，我们可以在现场用光谱仪演示测量过程和数据处理。太阳光模拟器使用超过1000小时后建议复测一次光谱，特别是氙灯光源，长期使用后光谱会发生漂移。
