新能源汽车的高压线束（400伏或800伏系统）和传统汽车12伏线束完全不同。高压线束不仅承载大电流，还是电磁干扰的主要来源。电机控制器IGBT开关产生的高频谐波通过高压线束辐射，干扰车载收音机、GPS、倒车雷达甚至BMS通信。我们上海科迎法电气生产新能源汽车通讯线束和高压线束，在屏蔽设计方面严格执行LV214和LV215标准。本文讲清楚高压线束屏蔽设计的原理和方法。
新能源汽车高压线束屏蔽设计和EMC

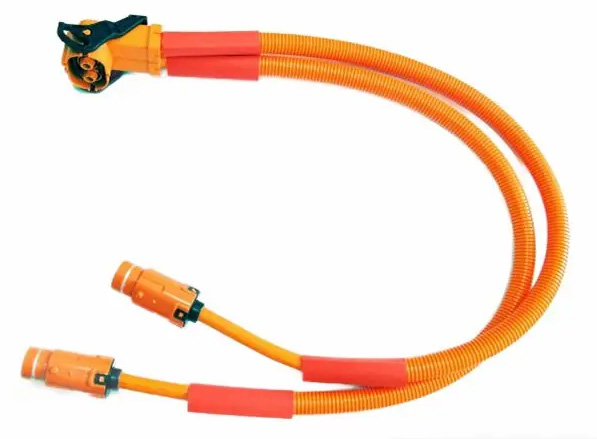

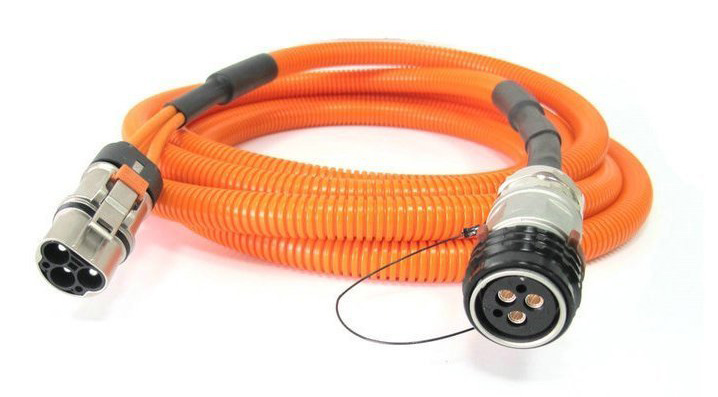

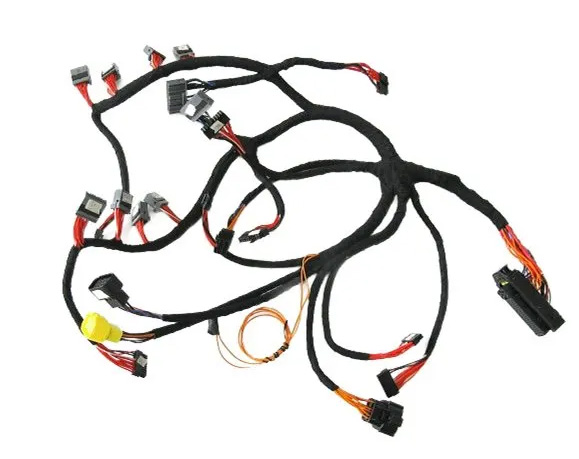

新能源汽车高压线束连接器
一、高压线束EMC干扰的来源
新能源汽车有三个主要电磁干扰源。
干扰源一 电机控制器。IGBT或SiC MOSFET在开关时产生高电压变化率（dv/dt可达10到50千伏每微秒）和高电流变化率（di/dt可达100到1000安每微秒）。开关频率通常10到20千赫兹，谐波延伸到几十兆赫兹。这些谐波通过高压线束辐射，是最大干扰源。
干扰源二 车载充电机OBC。PFC电路和DC-DC变换器在高压线束上叠加高频纹波，频率范围几十千赫兹到几兆赫兹。
干扰源三 无线充电系统。如果车辆配无线充电，高频磁场耦合到高压线束上，频率85到150千赫兹。
高压线束既是干扰源的传播路径，又是辐射天线。如果线束不做屏蔽设计，线束上的高频电流会产生辐射，干扰车内其他电子设备。同时外部电磁波（如广播电台、手机基站）也会耦合到线束上，干扰BMS等低压通信。
二、高压线束屏蔽层结构设计
高压线束的屏蔽层结构有三层。
内层 绝缘层。高压导线绝缘层用XLPE交联聚乙烯，耐压20千伏以上，厚度0.5到1.0毫米。XLPE绝缘层本身不具有屏蔽功能，但阻止高压击穿。
中层 屏蔽层。屏蔽层用铜丝编织网或铜带绕包。铜丝编织网覆盖率至少85个百分点，推荐90个百分点以上。编织密度越高屏蔽效能越好，但线束柔韧性降低。铜带绕包屏蔽覆盖率接近100个百分点，但弯曲性能差，适合固定走线。
外层 护套层。护套用橙色（高压安全标识色）PUR聚氨酯或TPE弹性体，厚度0.5到1.0毫米。护套层保护屏蔽层不被磨损，同时提供机械保护和绝缘。
屏蔽层和导体的关系：屏蔽层包裹在绝缘层外面，屏蔽层和导线之间有XLPE绝缘隔离。屏蔽层只在两端接地，不承载工作电流。
三、360度接地设计
高压线束屏蔽层的接地方式决定EMC效果。和航空插头一样，猪尾巴接地在高频段几乎无效，必须360度接地。
接地位置一 电机控制器端。高压线束在电机控制器入口处360度接地。电机控制器外壳是金属壳体，屏蔽层通过EMC连接器或导电夹环和外壳360度连接。接地阻抗不大于10毫欧。
接地位置二 电池包端。高压线束在电池包接口处360度接地。电池包外壳是金属壳体，屏蔽层通过高压连接器外壳接地。
接地位置三 充电口端。充电线束在充电口连接器处360度接地。高压连接器（如GB/T 18487标准充电连接器）外壳金属部分和车辆底盘导电连接。
双端接地还是单端接地：新能源汽车高压线束统一选双端接地。虽然双端接地可能形成地环路，但高压线束的干扰频率在兆赫兹级别，双端接地的高频屏蔽效果远优于单端接地。地环路干扰主要是低频（50赫兹到几万赫兹），在车载环境中影响有限。
四、高压连接器的屏蔽连续性
高压线束的屏蔽层在连接器处不能断裂。高压连接器的屏蔽连续性设计是EMC设计的关键环节。
高压连接器屏蔽结构：高压连接器外壳是金属壳体（铝合金或不锈钢），外壳和线束屏蔽层通过尾部360度接地环连接。插头外壳和插座外壳通过金属接触面导电连通，形成屏蔽连续性。
常见问题 连接器尾部屏蔽层断裂。高压连接器尾部是线束弯曲应力集中点，屏蔽层在反复弯折中可能断裂。解决方案是在尾部加应力释放套（圆锥形过渡件），分散弯曲应力。
常见问题 插头插座接触面氧化导致屏蔽断裂。金属壳体接触面在潮湿环境中氧化，接触电阻增大，屏蔽效能下降。解决方案是接触面镀镍或镀金，防止氧化。
五、EMC测试标准和要求
新能源汽车高压线束EMC测试遵循以下标准。
标准一 GB/T 18655（等同于CISPR 25）。车载电子零部件辐射骚扰限值。高压线束在规定条件下做辐射发射测试，频率范围150千赫兹到2吉赫兹。辐射限值按频段分级，例如在150到300千赫兹频段限值为50到57分贝微伏每米（3米法）。
标准二 GB/T 18387。电动汽车电磁场强度限值。车辆在运行状态下测量周围电磁场强度，确认对人体的电磁暴露在安全范围内。
标准三 ISO 11452-2。大电流注入法抗扰度测试。在高压线束上注入射频干扰电流（1到200兆赫兹），验证BMS等低压系统不受干扰。
标准四 LV215。德国汽车工业高压线束标准。规定了高压线束的屏蔽效能要求、360度接地要求和连接器屏蔽连续性测试方法。大多数合资品牌和自主品牌采用此标准。
EMC测试不合格时的整改方向：如果辐射骚扰超标，首先检查屏蔽层覆盖率是否达标（85个百分点以上），其次检查360度接地是否到位，最后检查连接器屏蔽连续性。屏蔽层覆盖率不足是最常见的不合格原因，特别是线束分支处和连接器尾部。
六、高压线束选型要求
选型参数一 额定电压。400伏系统选额定电压600伏以上的线束，800伏系统选额定电压1000伏以上的线束。安全余量至少1.5倍。
选型参数二 额定电流。按导线截面和温升选择。25平方毫米铜线在40摄氏度环境温度下连续载流约200安。如果是短时峰值电流（如加速时300安），按3倍安全余量选75平方毫米。但如果持续时间短于10秒，可以适当降低截面。
选型参数三 屏蔽层覆盖率。至少85个百分点，推荐90个百分点以上。购买时要求供应商提供编织密度测试报告。
选型参数四 弯曲半径。固定安装最小弯曲半径6倍线径。拖链内活动安装最小弯曲半径10倍线径。PUR外被比TPE外被弯曲性能好。
选型参数五 颜色标识。高压线束统一用橙色护套，不能和其他线束混用。这是GB/T 18384的安全要求。
上海科迎法电气科技有限公司
上海科迎法电气的新能源汽车通讯线束涵盖BMS通信线、CAN总线线、高压屏蔽线等品类，遵循IATF16949质量体系和LV214/LV215标准。高压线束屏蔽设计涉及整车EMC系统，建议提供电压等级、最大电流和EMC测试要求，我们配合设计线束方案和屏蔽结构。新能源汽车高压线束的安全性和EMC合规性直接关系到车辆认证和用户体验，建议选型时严格按标准执行。
