自动化产线上传感器越来越多，每个传感器都要拉一根线到PLC输入模块，线缆量大了之后走线乱、故障排查难、维护成本高。M12分线盒就是解决这个问题的——把多个传感器的信号就近汇集，通过一根总线电缆接入PLC，减少布线量。我们做M12分线盒十多年了，选型时需要确认的参数不少，今天把核心的几个维度讲清楚。
M12分线盒怎么选？

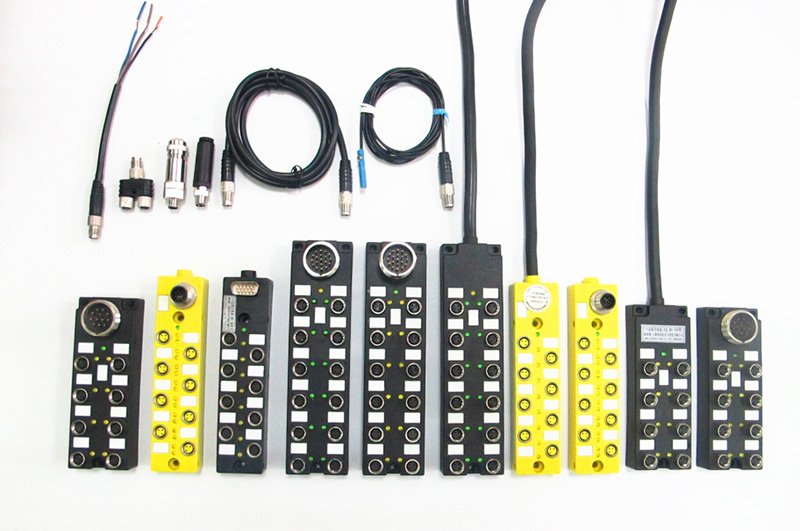

M12分线盒产品合集实拍
端口数怎么选
M12分线盒的端口数从4口到16口不等，选几口的看你的传感器密度和布线需求。
4口分线盒适合传感器数量少的工位，比如一个小型夹具上3到4个传感器，4口刚好够用，体积小安装方便。8口是主流规格，覆盖了大部分工位的传感器汇集需求，性价比最高。12口和16口适合传感器密集的工位，比如大型装配台、多工位转盘，一个分线盒搞定所有传感器接线。
端口数不是越多越好。端口多了，分线盒体积变大，安装位置受限；而且一根总线电缆传输的信号数量有限，端口太多可能导致总线负载过重。一般建议单个分线盒不超过8口，传感器再多就用两个分线盒分担。
极性配置：PNP和NPN不能混
M12分线盒的端口有极性配置，分为PNP型和NPN型。这个参数必须和传感器输出类型一致——PNP传感器配PNP分线盒，NPN传感器配NPN分线盒。混用的后果是信号不通或者短路。
判断传感器是PNP还是NPN，看传感器说明书。如果说明书丢了，可以用万用表测量：传感器通电触发后，信号线对地为正电压的是PNP，信号线对地为零伏（电流从外部灌入）的是NPN。
有些客户工位上同时有PNP和NPN传感器，这种情况要么换统一型号的传感器，要么选我们提供的双极性分线盒——每个端口可以独立配置为PNP或NPN，通过拨码开关切换。这种分线盒成本比单极性的高约30%，但解决了混用问题，在产线改造项目中很受欢迎。

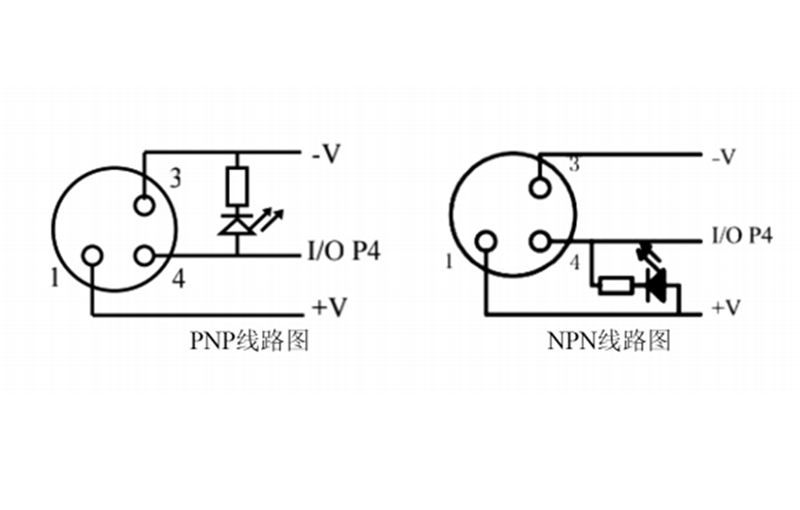

分线盒接口定义PNP和NPN
接线方式：预注型和现场接线型
M12分线盒的传感器端口都是M12连接器（母头），但总线出线端有两种方式：预注型和现场接线型。
预注型是分线盒出厂时带一根固定长度的M12总线电缆，直接插到PLC的I/O模块上就能用。优点是防护等级有保障（注塑一体IP67），安装简单。缺点是电缆长度固定，不够灵活，如果总线距离和预设长度差太多会有多余电缆需要盘绕。
现场接线型是分线盒尾部开放，用户自己接线。优点是电缆长度灵活，可以根据实际走线距离裁剪。缺点是防护等级依赖接线工艺，需要配格兰头做密封。我们建议：总线走线距离固定且较短的选预注型，走线距离不固定或较长的选现场接线型。

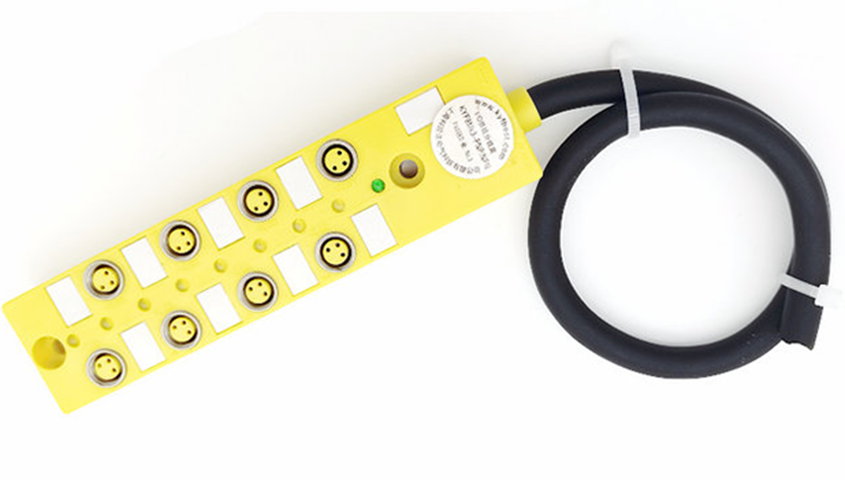

M12分线盒预注一体式线长定制
总线协议匹配
M12分线盒如果只是做信号汇集（无源分线），不涉及总线协议，任何PLC都能用。但如果选的是有源I/O总线分线盒，就必须考虑总线协议匹配了。
常见的总线协议有Profinet、Profibus、DeviceNet、CANopen等。有源分线盒内部有通信芯片，将传感器的开关量信号转成数字信号通过总线传输给PLC。选型时必须确认分线盒支持的总线协议和PLC的通信协议一致，否则无法通信。
无源分线盒和有源分线盒怎么选？如果传感器数量不多（8个以内）且走线距离短（10米以内），无源分线盒够用，成本低。如果传感器数量多且走线距离长，有源分线盒更合适——数字信号抗干扰能力强，一根总线传输所有信号，线缆数量大幅减少。
安装方式的选择
M12分线盒的安装方式有面板安装和导轨安装两种。面板安装通过螺栓固定在设备支架上，适合空间充裕的工位。导轨安装在35mm标准DIN导轨上，适合电控柜内部安装。选型时根据安装位置决定，如果设备上没有DIN导轨就选面板安装，电控柜内安装就选导轨安装。
上海科迎法公司大楼外景
我们上海科迎法的M12分线盒产品线覆盖4口到16口全系列，支持PNP和NPN双极性配置，可选预注型和现场接线型。同时我们的M8连接器产品也可以和M12分线盒配套使用，在M8传感器的信号汇集场景中提供更紧凑的方案。如果你在M12分线盒选型上有疑问，把你的传感器数量和类型告诉我们，上海科迎法可以帮你出布线方案。
