自动化设备上传感器越装越多，如果每个传感器都单独拉一根线到PLC，线缆会像蜘蛛网一样混乱。传感器接线盒（也叫分线盒、I/O盒）就是解决这个问题的——把多个传感器的线缆先汇集到接线盒，再通过一根多芯总线传到PLC，大幅简化布线。我们生产M12和M8分线盒多年，这篇文章把选型中容易搞混的接口类型、芯数、防护等级和接线方式讲清楚。
传感器接线盒怎么选？

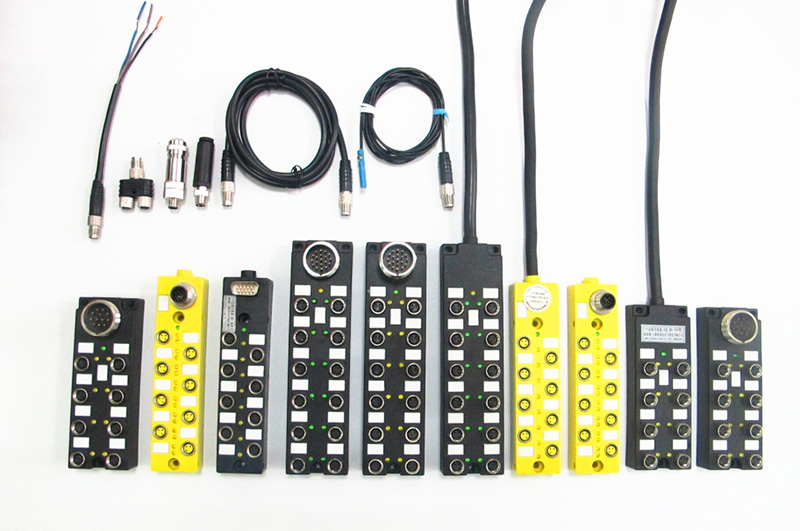

传感器接线盒产品分类合集
接线盒的三个核心功能
功能一：信号汇集。一个8口M12分线盒可以接8个M12传感器，8路信号通过一根多芯电缆（一般是4芯或5芯）传到PLC。这比8根独立线缆分别走线简洁得多，线缆数量从8根减少到1根。
功能二：供电分配。接线盒内部有公共电源母线，所有传感器共享一组24V DC电源。不需要每个传感器单独接电源线，减少了供电线缆数量。
功能三：防护中转。传感器端的M12连接器通常是IP67防护，但如果线缆直接拉到PLC（控制柜内IP20），中间的接线点防护等级会下降。接线盒本身是IP67防护，将防护薄弱点收拢在密封盒体内，保持了从传感器到控制柜的全链路防护。
接口类型：M8还是M12
选接线盒的第一步是确认传感器接口类型。M12传感器配M12分线盒，M8传感器配M8分线盒，两者物理尺寸不同不能混接。
M12分线盒：每个接口是M12螺纹孔，适配M12连接器。M12接口支持3-8芯（A编码），也可以支持D编码（百兆以太网）和X编码（千兆以太网）。M12分线盒是工业自动化中最主流的型号。
M8分线盒：每个接口是M8螺纹孔，适配M8连接器。M8接口通常3-4芯，不支持以太网通讯。M8分线盒用于小型传感器（接近开关、光电传感器）的信号汇集。
混合型分线盒：一个分线盒上同时有M12和M8接口，适合设备上同时有M12和M8传感器的场景。混合型分线盒的接口数量是固定的（比如4口M12+4口M8），不能灵活调整。
还有一种不太常见但正在增长的需求——RJ45接口分线盒。这种分线盒用于工业以太网设备的端口扩展，每个接口是工业级RJ45（IP20防护，控制柜内使用）。如果传感器通过工业以太网通讯，需要选M12 D编码或X编码的分线盒，不是RJ45分线盒。

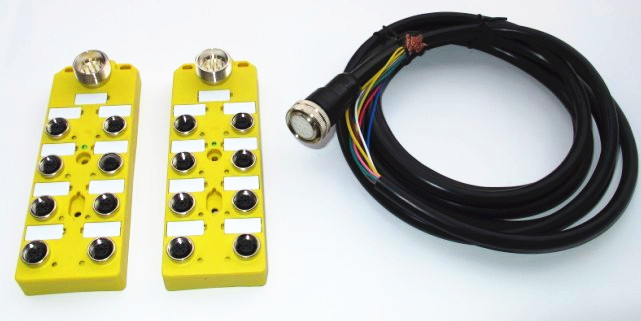

插座式8位分线盒
芯数选择：3芯、4芯还是5芯
分线盒的总线电缆芯数取决于传感器类型和通讯协议。
3芯：最简单的配置，适用于两线制传感器（电源+、电源-、信号共用2根线，信号通过电流变化传输）。3芯总线只能传输开关量信号，不支持模拟量。
4芯：适用于三线制传感器（电源+、电源-、信号、地线）。4芯总线可以传输开关量和模拟量信号，是M12分线盒最常用的配置。大部分接近开关、光电传感器都是三线制，4芯总线够用。
5芯：适用于四线制传感器或需要单独接地/屏蔽的场景。5芯总线多出的一根线通常用于屏蔽接地，在电磁干扰严重的环境中用于提高信号稳定性。
如果分线盒支持总线通讯（如AS-i、Profibus），总线电缆的芯数和接口由总线协议决定，不能随意选。AS-i总线用2芯扁平电缆，Profibus用专用紫色屏蔽电缆。
防护等级和材质选择
防护等级：分线盒安装在设备外部（传感器端），防护等级至少IP67。如果设备在户外或有冲洗清洁需求，选IP68或IP69K（耐高压水柱冲洗）。安装在控制柜内的分线盒IP20够用，但大部分客户习惯统一选IP67，方便后续设备改造时灵活安装。
壳体材质：PA66塑料壳体最常见，绝缘性好、成本低、耐腐蚀。金属壳体（铝合金）用于需要EMC屏蔽的场景，或户外长期暴晒要求抗紫外线的场景。不锈钢壳体用于腐蚀性环境（食品、化工、海洋）。
密封圈材质：标准配置NBR丁腈橡胶，耐油耐温80℃。户外或高温环境选FKM氟橡胶（耐温150℃、耐化学腐蚀）。食品行业选EPDM（耐蒸汽清洗、不含增塑剂）。
总线电缆出口方式：分线盒的总线电缆有两种连接方式——固定电缆型（出厂时注塑好电缆，不可拆卸）和可拆卸型（M12法兰接口，现场接电缆）。固定电缆型防护性好但电缆长度固定，可拆卸型灵活但增加了接线点。
选型中的常见误区
误区一：接口数量选少了。设备上现有8个传感器，选了8口分线盒刚好用完。后续设备改造需要增加2个传感器，分线盒接口不够用，只能换大容量的。建议接口数量预留20%余量——8个传感器选10口或12口分线盒。
误区二：忽视了总线电缆长度限制。分线盒到PLC的总线电缆有长度限制——普通信号线最长50米（线缆电阻导致压降），AS-i总线最长100米，Profibus最长1200米（取决于波特率）。如果设备尺寸大，一个分线盒覆盖不了所有传感器，需要分区域安装多个分线盒。
误区三：混合了不同电压等级的传感器。24V DC传感器和220V AC传感器不能接在同一个分线盒上——不同电压等级混接有短路和干扰风险。如果设备上既有低压传感器又有高压传感器，必须用两个独立的分线盒。
误区四：忘了备件兼容性。选了某品牌的分线盒，后续坏了买不到同型号备件，换其他品牌的分线盒接口尺寸可能不匹配。建议选标准化程度高的产品（符合IEC 61076标准），多家厂家产品可以互换。
上海科迎法电气的M12分线盒产品线覆盖4口到16口，A编码全系列，IP67防护等级，可选配LED状态指示灯。我们的M8连接器和M12连接器产品线可以和分线盒配套使用，提供从传感器到分线盒到PLC的完整连接方案。上海科迎法同时生产工业以太网连接器，如果设备使用PROFINET通讯，我们的M12 D编码分线盒可以满足工业以太网的信号汇集需求。在分线盒选型方面如有疑问，上海科迎法的技术团队可以根据客户的传感器清单和设备布局提供选型建议。
