M8连接器的存在感不如M12强，但在特定的应用场景里，它是不可替代的选择。我们每年生产上百万套M8连接器，客户集中在微型传感器、机器人末端执行器、医疗器械这些对空间极其敏感的领域。今天聊聊M8连接器在这些场景里到底解决了什么问题。

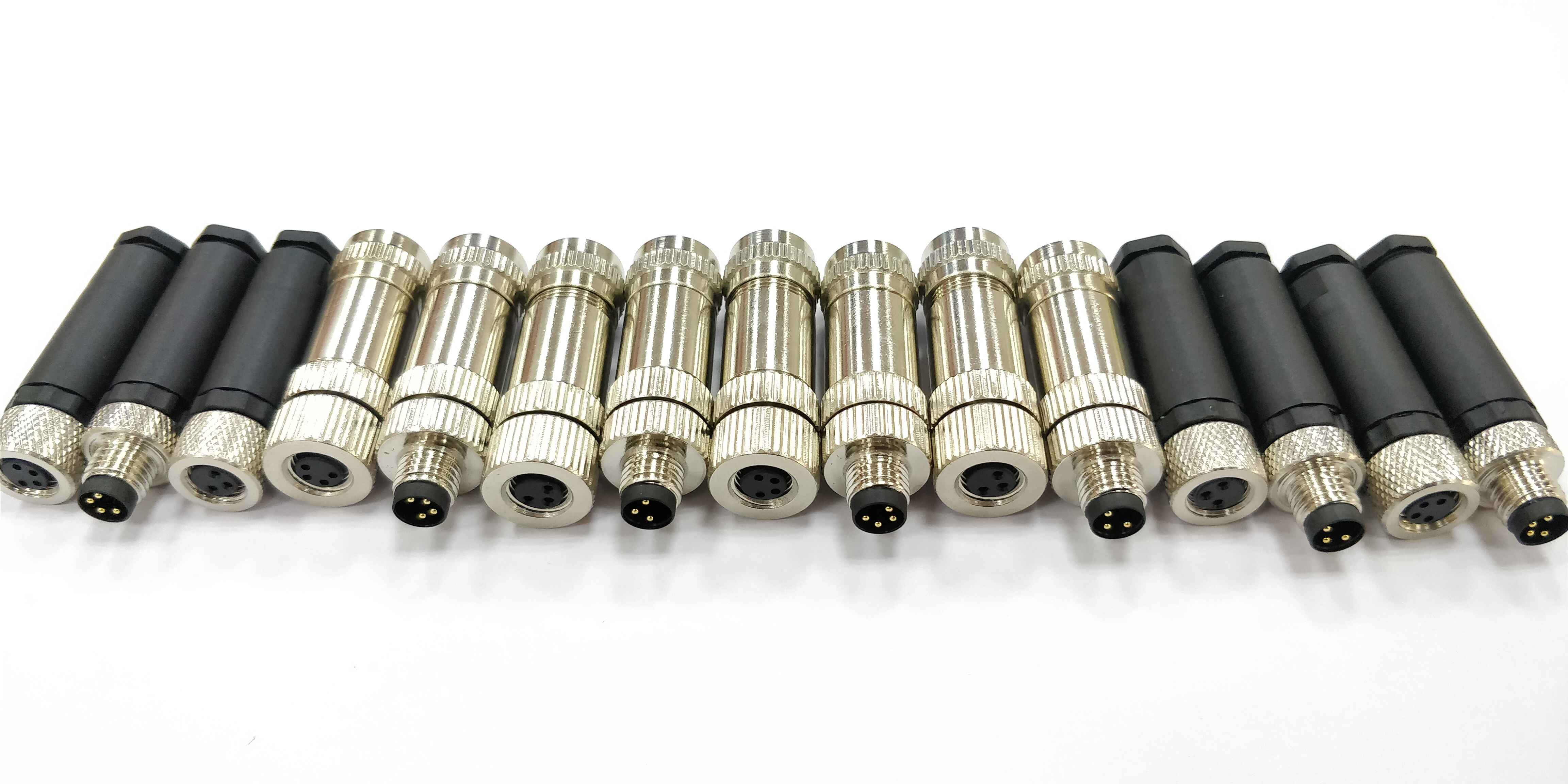

M8连接器塑料/金属针孔合集产品实拍
先说微型光电传感器。工厂自动化里用的对射型光电传感器、漫反射光电传感器，有些型号体积只有手指大小，外壳上根本装不下M12接口。这种传感器的接口螺纹是M8×1，只能配M8连接器。我们有个客户做半导体设备的，传感器安装在晶圆传送模组上，两个传感器之间的间距只有15mm，用M12连接器的话，相邻两个连接器会打架，只能用M8。M8连接器的外壳外径约13mm，刚好能并排装下。
再说小型接近开关。接近开关是工厂里用量最大的传感器之一，螺纹外壳的接近开关，M8接口非常普遍。特别是M8圆柱形接近开关，尾部直接就是M8螺纹接口，配一个M8连接器拧上就行。这种传感器的供电通常是24V DC，信号是PNP或NPN开关量，3芯M8连接器（电源+地+信号）正好够用。我们生产的M8 A编码3芯连接器，很大一部分就是供给接近开关厂家的。
编码器也是M8连接器的重要应用场景。小型增量式编码器的接口通常用M8 4芯或5芯连接器。4芯用于增量信号（电源+地+A相+B相），5芯增加Z相零位信号。编码器安装在电机尾部，空间通常很紧凑，M8的小尺寸在这个位置优势明显。需要注意的是，编码器信号频率较高，线缆的屏蔽处理不能马虎。我们给编码器客户做M8连接器时，屏蔽层和连接器金属壳体之间必须做360度可靠搭接，否则信号会有干扰。

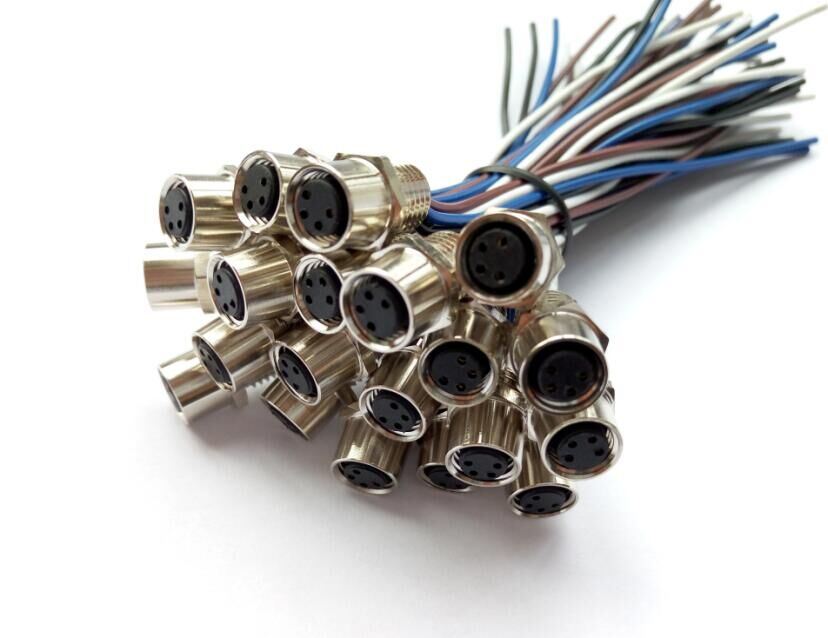

M8连接器插座实拍
机器人末端执行器是M8连接器增长最快的应用领域之一。协作机器人、轻型工业机械臂的末端工具——电动夹爪、吸盘、力传感器——这些工具上的传感器和执行器接口越来越多地采用M8规格。原因很简单：机械臂末端的负载能力有限，连接器越轻越好；末端空间有限，连接器越小越好。M8连接器比M12轻约40%，在六轴机械臂末端布置多个传感器时，重量差距会累积。我们为几家机器人厂家定制的M8连接器线束，还做了轻量化处理，线缆选用了高柔性聚氨酯材质，弯曲寿命可达500万次以上。
选M8连接器时有几个细节要注意。一是线缆外径，M8连接器尾部的密封圈通常适配3-5mm外径的线缆，如果你的线缆外径超出这个范围，密封效果会打折扣。二是插拔力，M8连接器尺寸小，手指捏着拧紧的力矩有限，一般建议用手指拧紧后再用扳手加固四分之一圈，不要过度拧紧，否则密封圈会变形。三是防护等级，虽然标配IP67，但如果你的传感器工作在高压冲洗环境，要选IP69K版本，密封圈材质也要选氟橡胶。
上海科迎法公司大楼照片
我们上海科迎法的M8连接器产品线涵盖3芯到8芯、A编码和B编码、直头和弯头、面板安装和电缆装配全系列，如果你的设备上有空间受限的传感器接口需求，可以联系我们沟通具体方案。
