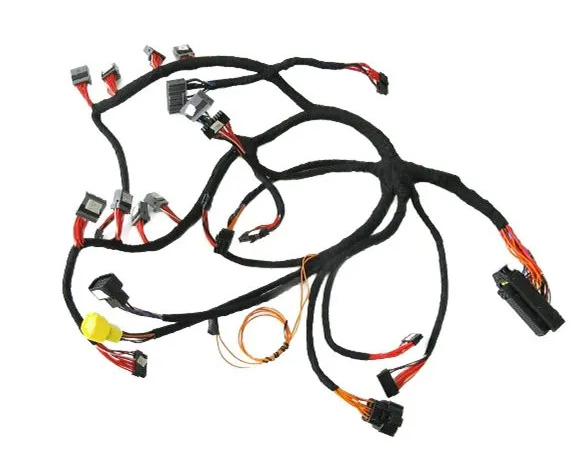

汽车线束是汽车的神经系统，一辆乘用车线束包含1500到3000个压接点。端子压接质量直接决定线束的电气可靠性和使用寿命。我们上海科迎法电气生产汽车线束和新能源汽车通讯线束，在线束加工中严格执行QC/T 29106标准和IATF16949质量体系。本文把端子压接工艺流程和质量检测标准讲清楚。
汽车线束端子压接工艺和质量标准
一、端子压接的八步工艺流程
步骤一 导线裁切。按图纸长度裁切导线，长度公差正负5毫米。裁切时检查导线外皮有无划伤、压痕。导线裁断后端面要平整，不能歪斜。
步骤二 剥皮。用气动剥皮机剥去导线端部绝缘皮，剥皮长度比端子压接翼宽度长0.5到1毫米。剥皮时不能损伤铜芯，不能在剥皮段留下绝缘皮碎屑。剥皮长度公差正负0.5毫米。
步骤三 端子上料。将端子装入压接机送料轨道，端子方向和导线方向对齐。确认端子规格和导线截面匹配，不能混用不同规格端子。
步骤四 导线穿入。将剥皮后的导线穿入端子的导体压接翼内。穿入时确保所有铜丝都在压接翼内，不能有铜丝外露或跳出。穿入深度到位，导线绝缘皮进入端子绝缘压接翼。
步骤五 压接。压接机闭合模具，将导体压接翼压紧在铜芯上。压接力根据端子规格和导线截面设定，通常500到3000牛。压接高度是关键参数，用千分尺测量，公差正负0.02毫米。
步骤六 拉脱力测试。每个批次首件压接后做拉脱力测试，拉脱力不低于QC/T 29106标准规定值（0.5平方毫米导线拉脱力不小于80牛，1.0平方毫米不小于130牛）。
步骤七 外观检查。检查压接部位有无铜丝外露、端子变形、压接高度偏差、绝缘压接翼损伤。外观不合格的压接点剪断重做。
步骤八 电性能测试。抽检压接点接触电阻，不大于等长同截面导线电阻的1.5倍。高压线束还需要做耐压测试，在导线和端子之间施加1000到2500伏交流电压，1分钟不击穿。
二、压接力控制和压接高度标准
端子压接质量由两个参数决定：压接力和压接高度。两者关联但有区别。
压接力：压接机模具闭合时施加在端子上的力，单位牛。压接力过小铜芯压不紧，接触电阻大、拉脱力低。压接力过大铜芯被压断，截面积减小，载流量下降。压接力根据端子材质（铜合金）、端子壁厚和导线截面计算确定。
压接高度：压接后导体压接翼的截面高度，单位毫米。压接高度是直接控制参数，比压接力更精确。因为压接力受铜丝数量和排列影响波动大，但压接高度可以通过千分尺精确测量。
压接高度标准值：以1.0平方毫米导线配标准铜端子为例，压接高度标准值约1.3到1.5毫米。太高压不紧，太低压断丝。每个端子规格的标准压接高度值在端子厂家技术资料中提供。
压接截面形状：好的压接截面是对称的椭圆形或六角形，铜丝之间无可见间隙，端子壁和铜芯紧密贴合。如果截面形状不对称，说明导线穿入位置偏斜或模具不对中。
压接压缩率：压接后铜芯截面积和压接前铜芯截面积的比值。标准压缩率60到80个百分点。压缩率低于60个百分点压不紧，高于80个百分点铜丝断裂风险增大。
三、压接质量检测四个维度
维度一 拉脱力测试。用拉力试验机拉拔压接点，记录导线从端子中拉脱时的力。合格标准按QC/T 29106：0.35平方毫米不小于60牛，0.5平方毫米不小于80牛，1.0平方毫米不小于130牛，2.0平方毫米不小于250牛。每批次抽检5到10个点。
维度二 压接高度测量。用千分尺测量压接翼截面高度，对照标准值公差正负0.02毫米。每个批次首件必检，连续生产每50到100件抽检一次。
维度三 截面显微检查。将压接点沿轴线方向切开，在显微镜下观察截面。检查铜丝变形程度、铜丝间隙、端子壁贴合度、有无断裂铜丝。截面检查是最直观的质量评估方法，每批次首件和末件必检。
维度四 接触电阻测试。用微欧计测量压接点电阻和等长导线电阻的比值。合格标准：比值不大于1.5。如果比值大于1.5，说明压接不良，接触电阻过大。每批次抽检3到5个点。
四、导体压接和绝缘体压接的区别
端子压接有两个压接翼，分别压接导体和绝缘皮，功能不同。
导体压接翼：压接在裸铜芯上，功能是电气连接。压接质量决定接触电阻和拉脱力。导体压接是核心质量控制点。
绝缘压接翼：压接在导线绝缘皮上，功能是机械固定。压接后绝缘皮被压紧但不能被刺穿或切断。绝缘压接的作用是抵抗振动拉扯，防止导体压接点受力。
常见错误：导体压接翼压到了绝缘皮上，导致铜芯没有被压紧，接触电阻过大。或者绝缘压接翼没有压到绝缘皮，失去机械固定功能，导体压接点在振动中受力松脱。
五、压接截面积和拉脱力的关系
压接截面积越小，铜丝变形越大，端子壁和铜芯贴合越紧密，拉脱力越大。但截面积太小，铜丝过度变形断裂，拉脱力反而下降。
以1.0平方毫米导线（19根0.26毫米铜丝）为例：压接截面积1.0平方毫米时（无压缩），拉脱力约40牛。压接截面积0.65平方毫米时（压缩率35个百分点），拉脱力约150牛（最大值）。压接截面积0.50平方毫米时（压缩率50个百分点），拉脱力约90牛（开始下降）。压接截面积0.35平方毫米时（压缩率65个百分点），拉脱力约50牛（铜丝断裂）。
最佳压接截面积在0.60到0.70平方毫米之间，压缩率30到40个百分点。这个区间内拉脱力最大且铜丝无断裂风险。
六、常见压接缺陷和原因分析
缺陷一 铜丝外露。导线穿入时部分铜丝跳出端子压接翼。原因：导线穿入角度不对或端子规格偏小。整改：重新穿线，确认所有铜丝在压接翼内。
缺陷二 端子变形。压接后端子形状扭曲或弯曲。原因：模具不对中或压接力过大。整改：校准模具位置，调整压接力。
缺陷三 压接高度超差。压接高度大于或小于标准值0.02毫米。原因：压接机磨损导致力值漂移，或导线截面积波动。整改：校准压接机力值，更换磨损模具。
缺陷四 绝缘皮损伤。绝缘压接翼压穿或切断绝缘皮。原因：绝缘压接翼高度过低或绝缘皮壁厚偏薄。整改：更换绝缘压接翼规格较大的端子。
缺陷五 毛刺和飞边。压接后端子边缘有金属毛刺。原因：模具刃口磨损。整改：研磨或更换模具刃口。

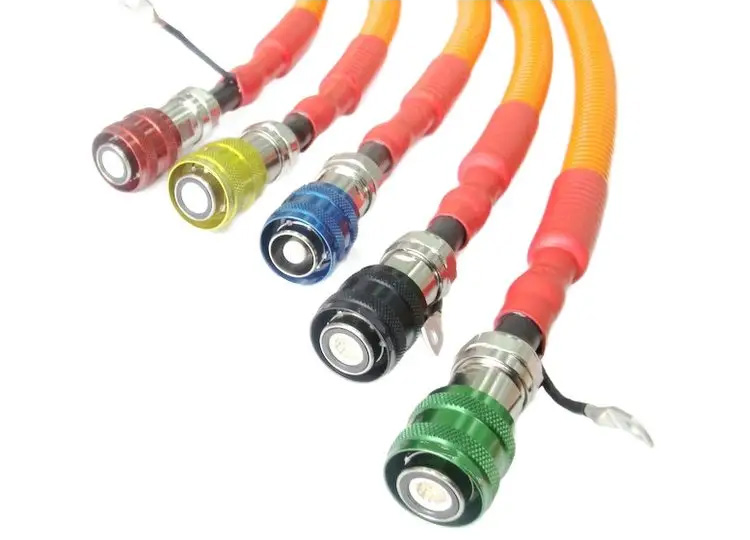

我们上海科迎法电气的汽车线束生产线配置全自动压接机、拉力试验机、千分尺和截面显微镜，严格执行首件检验、过程抽检和末件检验。新能源汽车高压线束还需要满足LV214和LV215标准，在屏蔽层压接和耐压测试方面有额外要求，欢迎联系我们获取详细技术方案。
