航空插头在高速信号传输和电磁干扰环境中的表现，不仅取决于接触件质量，更取决于EMC屏蔽设计。屏蔽不好，信号泄漏出去干扰其他设备，外部干扰信号也进来干扰自身信号。我们上海科迎法电气在生产屏蔽型航空插头时，EMC设计是和接触件设计同等重要的技术环节。本文从屏蔽原理到接地方案，讲清楚航空插头EMC设计的完整方法。
航空插头EMC屏蔽和信号接地方案

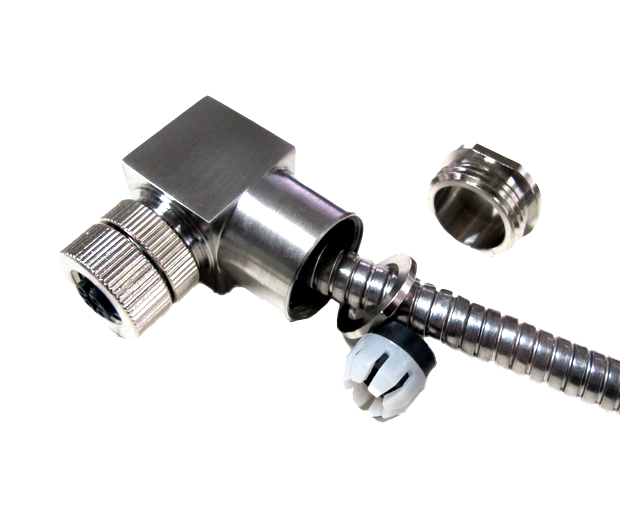

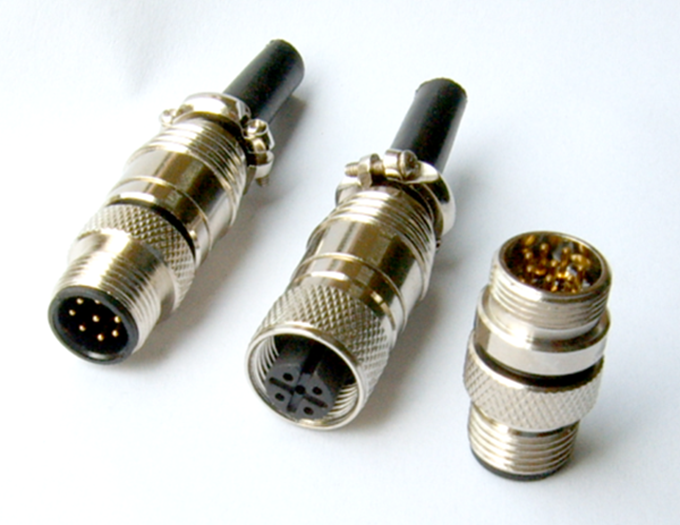

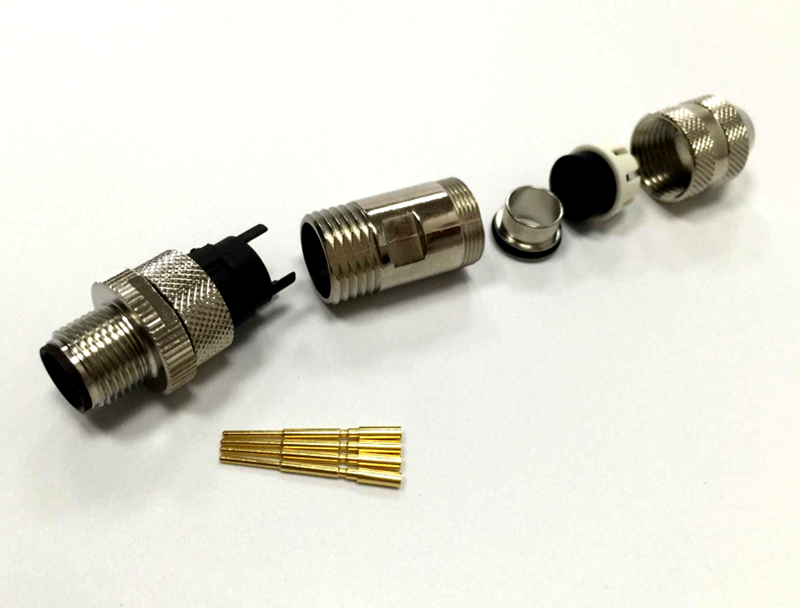

航空插头产品实拍展示
一、EMC屏蔽的基本原理
EMC屏蔽是通过金属壳体和屏蔽层将电磁波限制在连接器内部，阻止电磁波泄漏或侵入。屏蔽效能用分贝表示，数值越大屏蔽效果越好。
屏蔽效能有三个等级。30到60分贝为一般屏蔽，适合普通工业信号。60到90分贝为良好屏蔽，适合高频数字信号和模拟信号。90分贝以上为优质屏蔽，适合射频信号和军用设备。
航空插头的EMC屏蔽由三个环节组成：壳体屏蔽、接触件屏蔽和屏蔽层360度接地。任何一个环节不到位，整体屏蔽效能大打折扣。木桶效应在EMC屏蔽中非常明显。
二、壳体屏蔽设计
壳体是航空插头EMC屏蔽的第一道屏障。壳体材料选择和结构设计直接影响屏蔽效能。
壳体材料：金属壳体（铜合金、铝合金、不锈钢）本身是良好屏蔽体，屏蔽效能可达60到80分贝。塑料壳体（PA66、PBT）没有屏蔽能力，电磁波直接穿透。如果必须用塑料壳体，需要在壳体内壁涂导电漆或嵌入金属屏蔽层。导电漆是银粉或铜粉填充的导电涂料，表面电阻小于1欧姆每平方英寸。但导电漆容易磨损脱落，不如金属壳体可靠。
壳体接缝：航空插头的插头和插座通过螺纹或卡口连接，连接处是屏蔽薄弱点。螺纹连接的屏蔽效能优于卡口连接，因为螺纹接触面积大且接触压力均匀。螺纹至少3到5圈完整啮合，屏蔽效能可达60分贝以上。
壳体导电连续性：插头壳体和插座壳体必须导电连通，形成完整法拉第笼。如果插头是金属壳体、插座是塑料壳体，屏蔽在插座处断裂。两端都必须是金属壳体才能保证屏蔽连续性。
三、接触件屏蔽设计
多芯航空插头中，信号针和电源针混在一起，信号针之间可能串扰。接触件屏蔽设计是减少串扰的关键。
方案一 整体屏蔽罩。在多芯接触件外围加一个金属屏蔽罩，罩接地。屏蔽罩将所有接触件包围，对外屏蔽电磁波。但屏蔽罩不隔离内部接触件之间的串扰。
方案二 差分对屏蔽。将差分信号对（如RS485的A和B线、CAN的CAN_H和CAN_L线）放在相邻位置，用接地针隔开不同差分对。接地针作为屏蔽墙，减少差分对之间的串扰。
方案三 同轴接触件。高频信号用同轴接触件传输。同轴接触件内部信号针和外层屏蔽筒同心，屏蔽筒接地。同轴接触件的屏蔽效能可达90分贝以上，适合射频信号（大于100兆赫兹）。
方案四 混合接触件。一个航空插头中混合信号针、电源针和同轴针。用接地针分隔不同类型信号。混合接触件设计复杂但节省空间，在军工和航空航天设备中常见。
四、屏蔽层360度接地
航空插头连接的电缆通常带屏蔽层（金属编织网或铝箔）。屏蔽层接地方式直接决定EMC效果。
错误接地方式 猪尾巴接地。将屏蔽层拧成一股引线，用压接端子连接到连接器外壳接地端子。猪尾巴接地方式在高频段（大于30兆赫兹）屏蔽效能急剧下降，因为引线在高频下感抗增大，形成高阻抗回路。10兆赫兹以上时猪尾巴接地几乎无效。
正确接地方式 360度接地。将电缆屏蔽层在连接器尾部360度环形接触接地，通过EMC衬垫或金属压环实现。360度接地在宽频段（直流到10吉赫兹）保持低阻抗，屏蔽效能稳定。
EMC衬垫：360度接地的关键部件。EMC衬垫是环形导电弹性体，安装在连接器尾部和电缆屏蔽层之间。衬垫材料有三种。
弹簧指形衬垫：铍铜合金制成，多个弹性触指向内抱紧电缆屏蔽层。接触压力大，适合粗电缆（外径6到20毫米）。耐插拔1000次以上。
导电橡胶衬垫：硅橡胶填充银粉或铜粉，环形包裹电缆屏蔽层。导电性和弹性兼顾，适合细电缆（外径3到8毫米）。耐老化但导电性不如弹簧指形。
金属编织套筒：金属编织网套在电缆屏蔽层外面，用压环压紧。结构简单成本低，适合所有电缆外径。但压环拧紧力必须到位，否则接触电阻大。
五、接地方案设计
接地方案一 单端接地。电缆屏蔽层在连接器一端接地，另一端悬空。单端接地防止低频地环路电流（50赫兹工频干扰），但高频屏蔽效果差。适合低频模拟信号（小于1兆赫兹）。
接地方案二 双端接地。电缆屏蔽层两端都360度接地。双端接地高频屏蔽效果好，但可能形成地环路引入工频干扰。适合高频数字信号（大于1兆赫兹）和差分信号。
接地方案三 混合接地。低频时单端接地（另一端通过电容接地），高频时双端接地（电容在高频下短路）。适合既受低频干扰又受高频干扰的复杂电磁环境。混合接地需要专门设计电容值，通常100皮法到1纳法。
接地方案选择原则：低频单端，高频双端，混合环境选混合接地。差分信号（RS485、CAN、以太网）统一选双端接地。单端信号（0到10伏模拟量、4到20毫安）选单端接地防止地环路。
六、屏蔽效能测试方法
航空插头的屏蔽效能测试遵循CISPR 25或MIL-STD-461标准。
测试方法三天线法：在屏蔽室外用接收天线测量连接器在信号传输时泄漏的电磁场强度。和未加屏蔽时的基准值对比，差值就是屏蔽效能。
测试频率范围：30兆赫兹到1吉赫兹覆盖多数工业信号频段。如果有射频信号，延伸到6吉赫兹。
合格标准：工业应用屏蔽效能不低于40分贝。汽车电子不低于60分贝。军工和航空航天不低于80分贝。
七、选型建议
选航空插头时如果涉及EMC要求，关注三个参数。第一，壳体材质是否金属（铜、铝、不锈钢），塑料壳体无屏蔽能力。第二，是否有EMC衬垫接口（尾部360度接地结构）。第三，接触件布局是否有接地针隔离信号针。
上海科迎法电气科技有限公司
上海科迎法电气的屏蔽型航空插头标配铜合金壳体和EMC衬垫接口，屏蔽效能测试在30兆赫兹到1吉赫兹范围内不低于60分贝。客户如有军工级要求（80分贝以上），可以定制同轴接触件和弹簧指形衬垫方案。EMC设计需要根据具体信号类型和电磁环境定制方案，欢迎提供信号参数和环境条件，我们协助设计。
