自动化产线上几十个传感器信号怎么汇集到PLC？答案是用分线盒。分线盒把多路传感器信号汇集到一根总线电缆，减少布线数量和布线时间。我们上海科迎法电气生产M8和M12分线盒多年，在包装机械、组装产线、检测设备上积累了大量应用经验。本文从信号分配方案和防护设计两个维度讲清楚分线盒在自动化产线中的应用。
分线盒自动化产线信号分配方案和防护设计
一、分线盒的信号汇集作用
一条自动化产线可能有20到50个传感器，包括光电传感器、接近开关、磁性开关、压力开关等。如果每个传感器单独拉一根电缆到PLC，需要20到50根电缆穿过拖链进入控制柜，布线成本高、维护困难、故障点多。
分线盒的作用是在产线现场把多个传感器信号汇集到一根多芯电缆。一个8口M12分线盒可以接8个M12传感器，8路信号通过一根8芯或12芯电缆传输到PLC。产线上只需要2到3个分线盒就能覆盖所有传感器，布线数量从50根减少到3到5根。
分线盒和总线耦合器的区别：分线盒是物理层信号汇集，不做协议转换，传感器信号原样通过。总线耦合器是协议层设备，把传感器信号转换为Profinet或EtherCAT等工业以太网协议。分线盒成本低，适合简单IO信号。总线耦合器成本高，适合需要诊断和配置的高端应用。
二、PNP和NPN信号的分线方案差异

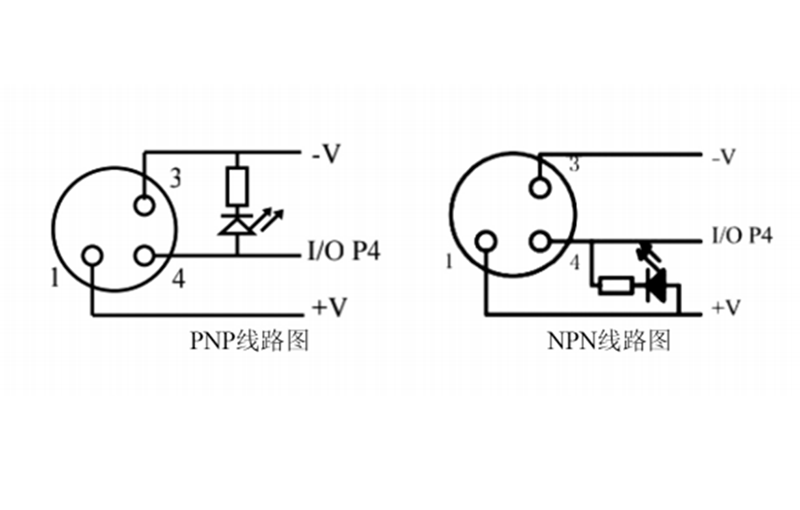

传感器输出信号分PNP和NPN两种类型，分线盒内部电路不同，不能混用。
PNP型分线盒：传感器输出正电平信号（通常24V），分线盒内部是共负极设计，所有传感器的负极在分线盒内短接。PLC端接收正电平信号。PNP型抗干扰能力好，传输距离远（30到50米），是工业自动化的主流选择。
NPN型分线盒：传感器输出负电平信号（0V），分线盒内部是共正极设计，所有传感器的正极在分线盒内短接。PLC端接收负电平信号。NPN型在日系设备中常见，传输距离较短（10到20米）。
选型时必须确认传感器输出类型和分线盒类型匹配。PNP传感器配NPN分线盒会导致信号反向，设备无法正常工作。如果产线上PNP和NPN传感器混用，需要分别配置两种分线盒，不能用同一个分线盒混接。
我们的M12和M8分线盒在出厂时明确标注PNP或NPN类型，客户选型时需要根据传感器输出类型选择对应型号。如果不确定传感器类型，可以用万用表测量传感器输出端在有信号时的电平：高电平是PNP，低电平是NPN。
三、端口数量和总线带宽的关系

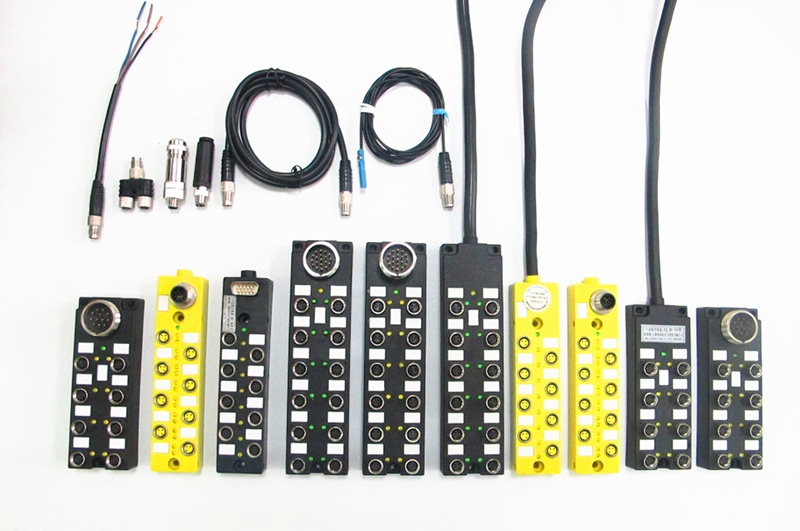

分线盒常见端口数量有4口、8口和12口三种。端口数量选择取决于传感器数量和电缆长度。
4口分线盒：适合传感器集中在小范围（1平方米内）的场景，如单个工位的4个气缸位置传感器。主干电缆4到5芯，长度不超过10米。
8口分线盒：适合一个工段8个传感器，如包装机的进料检测、封口检测、贴标检测等。主干电缆12芯或14芯，长度10到30米。8口是性价比最高的规格，覆盖80百分以上的应用场景。
12口分线盒：适合传感器密集的区域，如检测工站12个光电传感器同时检测。主干电缆17芯或19芯，长度不超过20米。12口分线盒主干电缆较粗（外径12到15毫米），拖链弯曲半径要求大。
端口数量和总线带宽的关系：每个传感器信号占用1芯，公共端占用1到2芯。8口分线盒需要10到12芯电缆。如果传感器是双信号输出（如接近开关有NO和NC两路），8口需要16到18芯电缆。
四、防护设计对信号可靠性的影响
分线盒安装在产线现场，环境条件恶劣（粉尘、水汽、油污、振动），防护设计直接影响信号传输可靠性。
防护等级：分线盒标准防护等级IP67，可在粉尘环境和水溅环境中使用。如果是清洗环境（食品医药CIP/SIP清洗），需要IP69K防护，能承受80摄氏度高压水柱冲洗。
接口密封：M8和M12接口本身有IP67密封设计，但分线盒的电缆出口密封是薄弱点。电缆出口用PG螺纹密封接头或M系列密封接头，密封圈和电缆外径必须匹配。
壳体材质：标准分线盒壳体用PA66尼龙或PBT塑料，工作温度零下25到80摄氏度。高温环境（如烤箱旁）用金属壳体，耐温到125摄氏度。化工环境用不锈钢壳体，耐酸碱腐蚀。

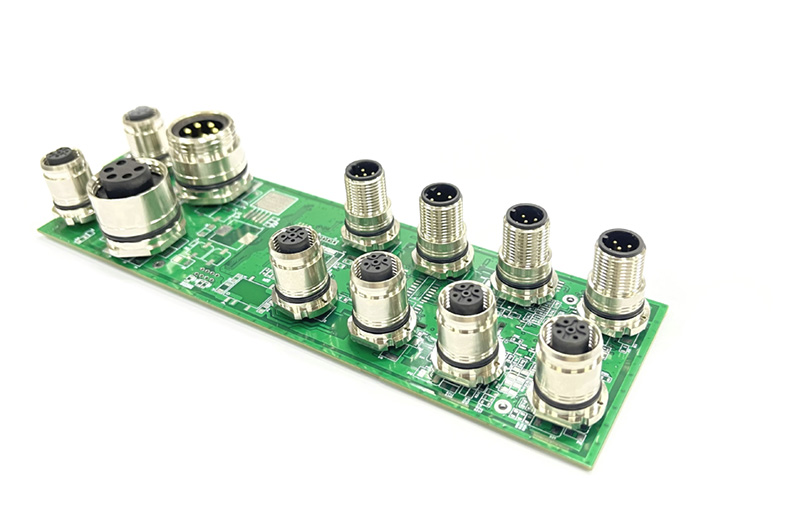

灌封密封：高端分线盒在壳体内部灌入环氧树脂，把所有焊接点和电路板密封起来。灌封后的分线盒抗振动性能好，即使壳体微裂也不会进水。但灌封后的分线盒不可维修，故障只能整体更换。
我们上海科迎法电气的M8和M12分线盒标准配置IP67防护和灌封密封，客户如有特殊要求可以定制IP69K防护或金属壳体。
五、产线布线方案设计
以一条包装机产线为例，设计分线盒布线方案。
产线传感器分布：进料区3个光电传感器（检测来料）、封口区2个接近开关（检测封口位置）、贴标区2个光电传感器（检测标签位置）、出料区1个光电传感器（检测成品）。总计8个传感器。
方案设计：在产线中部安装1个8口M12分线盒，8个传感器各用一根1到2米M12预制电缆连接到分线盒。分线盒主干电缆用一根12芯电缆，长度15米，穿拖链到控制柜PLC输入模块。
布线成本对比：不用分线盒需要8根电缆穿拖链，每根15米，共120米电缆。用分线盒需要8根短电缆（共12米）加1根主干电缆（15米），共27米电缆。电缆用量减少78个百分点，拖链内电缆数量从8根减少到1根。
维护便利性：传感器故障时，不用分线盒需要拆开拖链找故障电缆。用分线盒只需在分线盒接口处拔插传感器电缆测试，1分钟内定位故障点。
六、分线盒选型的三个常见误区
误区一 端口数量越多越好。有些客户选12口分线盒"以防万一"，但12口分线盒主干电缆粗，拖链弯曲半径大，安装空间受限。端口数量应该按实际传感器数量选，留1到2个备用口即可。
误区二 忽略PNP和NPN类型。有些客户只看端口数量和接口类型，不看PNP或NPN标注，买回去发现和传感器类型不匹配。
误区三 认为IP67就够了。在有清洗环境的产线上（食品医药），IP67承受不了高压水柱，需要IP69K防护。在有油污的产线上，PA66壳体可能被某些切削油腐蚀，需要选PBT或金属壳体。
