汽车水箱水温水位传感器工作原理详解：选型时需要确认的六个参数

汽车水箱水温水位传感器这个产品听起来不起眼，但它在整车热管理系统里扮演着关键角色。水温信号给ECU做喷油和风扇控制，水位信号做缺水报警。传感器出了问题，轻则发动机过热报警，重则拉缸。我们生产汽车水箱传感器十几年了，从传统燃油车到新能源车都做，今天把这个产品的工作原理和选型要点讲清楚。

先说水温传感器的工作原理

目前主流的汽车水温传感器用的是NTC热敏电阻。NTC是负温度系数的意思——温度升高，电阻值降低。ECU给热敏电阻供一个恒定电流（通常是5V通过一个上拉电阻），测量热敏电阻两端的电压，通过查表把电压值换算成温度值。NTC热敏电阻的优点是成本低、灵敏度高，缺点是非线性——温度和电阻的关系不是直线，需要ECU里存一张温度-电阻对应表来做查表转换。我们生产的水温传感器在-40℃到+150℃范围内精度±2℃，这个精度对发动机热管理来说够用了。

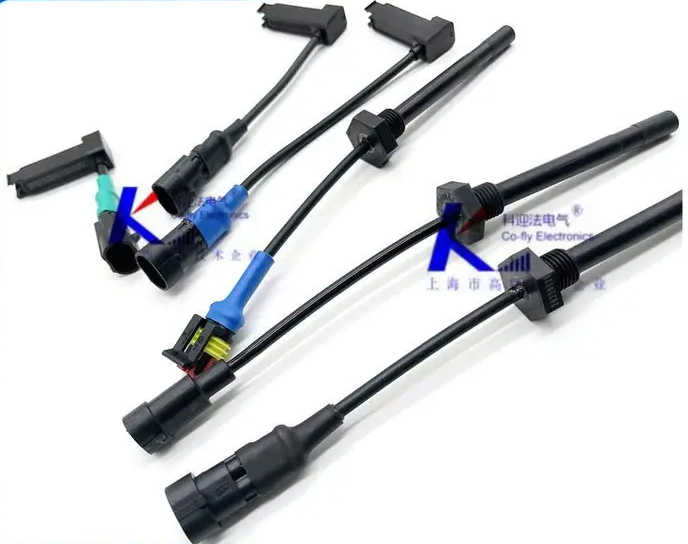

汽车水箱水温水位传感器

再说水位传感器的工作原理

汽车水箱的水位检测有几种方式。最简单的是电极式：在水箱里放两根长短不同的金属电极，水浸没电极时电路导通，水低于电极时电路断开。长电极做低水位报警，短电极做极高水位报警。这种方式成本低、结构简单，但只能做开关量检测，不能测连续液位。连续液位检测用浮子式或者电容式。浮子式是一个浮在水面上的浮子带动一个电位器或干簧管，输出跟液位成正比的信号。电容式是利用水和空气的介电常数差异，测量电极间的电容值变化来推算液位。我们目前以电极式和浮子式为主，电容式在高端车型上用得越来越多。

选型时需要确认六个参数。

第一，测温范围

传统燃油车水温传感器通常测到120℃就够了，但涡轮增压器和中冷器位置的温度可能到150℃。新能源车的电池冷却液温度通常在-20℃到+80℃范围。选型时确认你的应用位置最高温度是多少，传感器的测温范围要覆盖这个温度并留10℃到20℃的余量。

第二，液位检测方式

你的系统是需要开关量报警还是连续液位信号？如果只需要"缺水了"这个报警，电极式就够了，成本低。如果需要知道水箱里还有多少水，要用浮子式或电容式。有些车型两种都要：电极式做缺水报警，浮子式做液位显示。

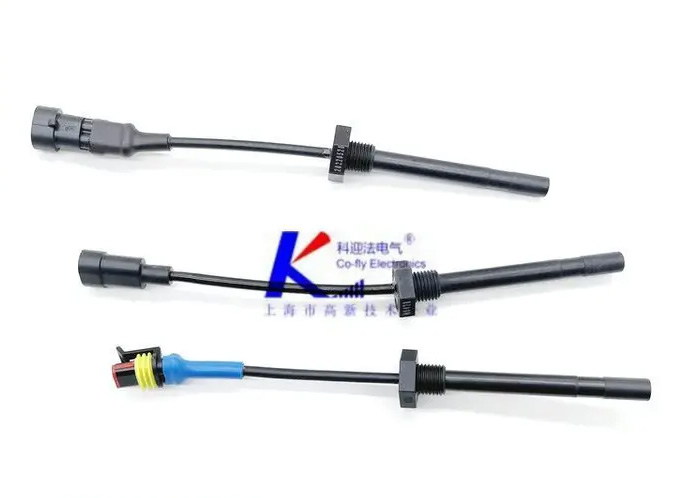

汽车水箱水温水位传感器

第三，接口螺纹

汽车水箱上安装传感器的螺纹孔有几种规格：M14×1.5、M16×1.5、M22×1.5、NPT1/4等。选型时必须确认水箱上的螺纹规格，不匹配装不上去。我们做过一个案例，客户量了螺纹外径说是14mm就选了M14×1.5，实际是1/4NPT管螺纹（外径约13mm），螺纹不一样拧不进去。

第四，电气接口

水温水位传感器的线束接口有几种：直接出线（线缆直接从传感器引出）、M8连接器、M12连接器、或者车载专用防水端子。直接出线成本低但维修不方便；连接器接口成本高但更换方便。如果传感器安装在容易触及的位置，用连接器接口；如果安装在很难触及的位置，直接出线更可靠，因为连接器多一个故障点。

第五，防护等级

水箱附近的环境比较恶劣：高温、高湿、防冻液蒸汽。传感器和线束接口的防护等级至少IP67，最好IP68。密封圈材质选氟橡胶（FKM），防冻液对丁腈橡胶有腐蚀作用，长期使用会老化。我们有个客户用丁腈橡胶密封圈的传感器，两年后密封圈溶胀变形导致进水，换了氟橡胶版本后问题解决。

第六，材质兼容性

传感器外壳接触防冻液的部分通常用黄铜或不锈钢。黄铜导热性好（对测温有利），但在某些防冻液中会有缓慢腐蚀。不锈钢耐腐蚀但导热性差，影响测温响应速度。折中方案是黄铜外壳表面镀镍，既保证导热又防腐蚀。传感器的塑料部分（绝缘体）用PPS或PTFE，这两种材料耐高温且对防冻液呈惰性。

上海科迎法公司照片

我们上海科迎法的汽车传感器产品线包括水箱水温水位传感器、霍尔传感器等，覆盖传统燃油车和新能源车型号，支持来图来样定制。如果你有传感器选型需求，可以联系我们沟通具体参数。
