传感器分线盒怎么选？8端口和12端口M8分线盒选型对照和应用指南

自动化产线上几十上百个传感器，如果每个传感器都单独拉一根线到PLC，线束会像蜘蛛网一样混乱。分线盒的作用就是把多个传感器的信号集中到一根总线再接入PLC，大幅减少布线量和故障点。但分线盒的选型并不简单——端口数、信号类型、接口规格、防护等级，每个参数选错了都会给产线带来麻烦。我们上海科迎法生产传感器分线盒多年，把选型要点和型号命名规则讲清楚。

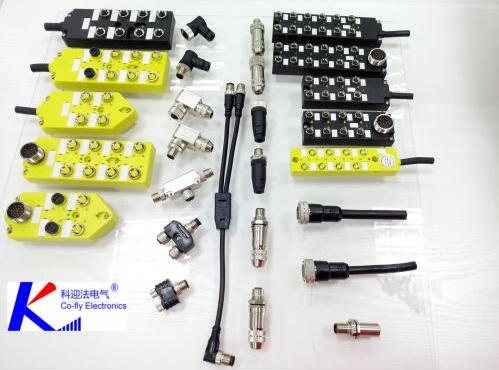

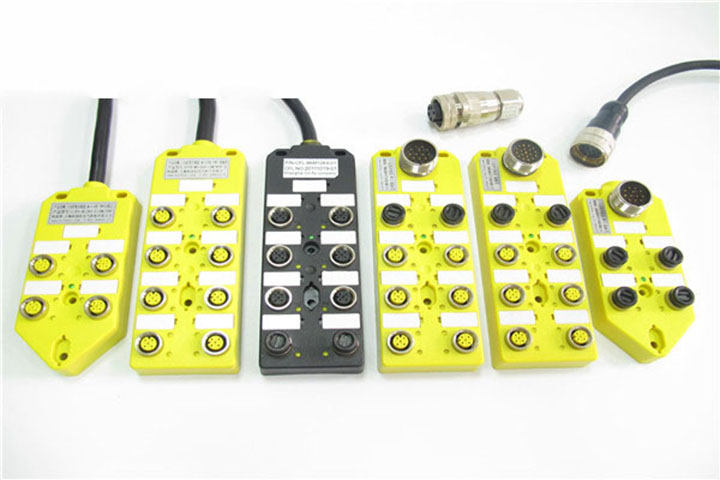

传感器分线盒选型对照和应用指南

分线盒在产线中的作用



分线盒又叫I/O接线盒、传感器集线器，安装在产线设备上靠近传感器的位置。多个传感器通过短电缆接入分线盒的各个端口，分线盒通过一根多芯总缆将所有信号汇总后接入PLC的输入模块。



好处一：减少布线。8个传感器原本需要8根长电缆拉到PLC，用分线盒后只需要1根总缆。布线量减少87%，线束整洁度大幅提升。



好处二：降低成本。8端口分线盒+1根8芯总缆的成本，远低于8根独立传感器电缆的成本。端口数越多，成本节省越明显。



好处三：方便维护。传感器故障时，只需在分线盒端口处拔插更换，不用跑到PLC柜里找线。分线盒上的LED指示灯可以快速定位哪个传感器出了问题。



好处四：缩短停机时间。分线盒支持热插拔，更换传感器时不需要停机断电，拔下旧传感器插上新的即可。



8端口和12端口怎么选



端口数是分线盒选型的第一个决策。科迎法分线盒有8端口和12端口两种规格。

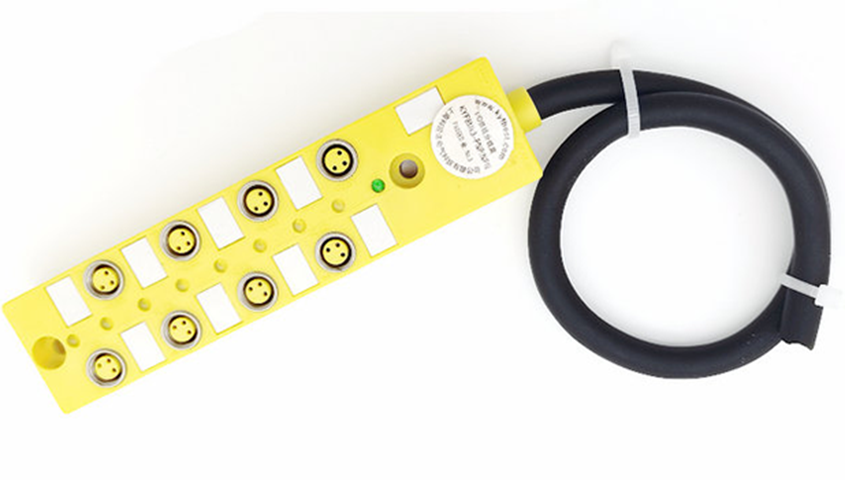

8端口分线盒



8端口是产线最常用的规格，适合单台设备或单个工位的传感器集中。8端口的优点是体积适中（约160mm×40mm×26mm），安装灵活，可以在设备狭小空间内安装。



典型应用：一台包装机上有8个传感器（光电开关、接近开关、限位开关），用一个8端口分线盒集中，总缆接入PLC。

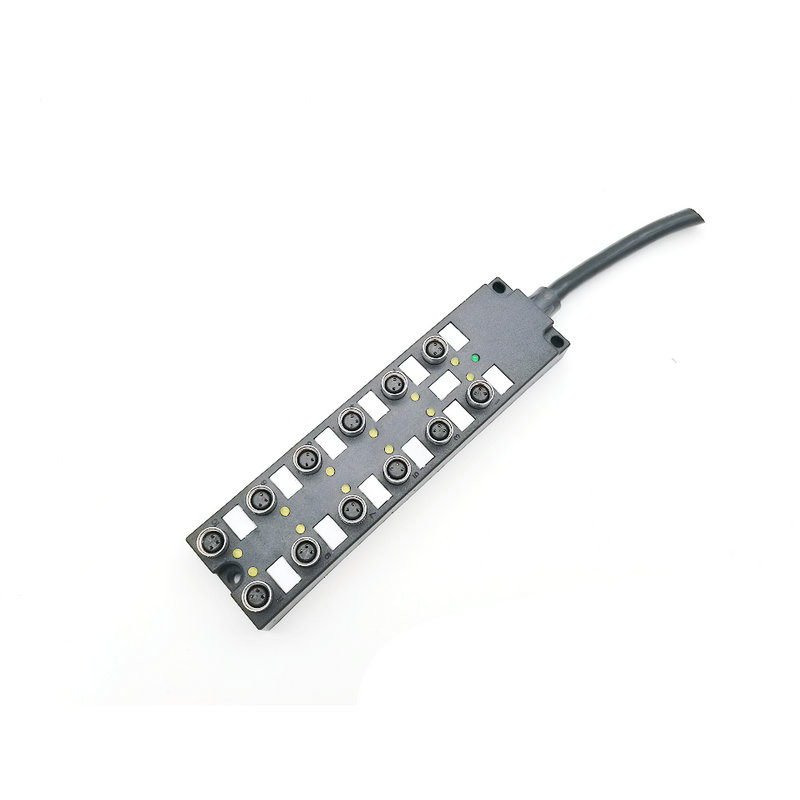

12端口分线盒



12端口适合传感器密集的工位，或者需要同时采集多组信号的场合。12端口分线盒体积略大（约142mm×40mm×26mm），但端口密度更高。



典型应用：一个装配工位有12个传感器（6个接近开关+4个光电开关+2个压力传感器），用一个12端口分线盒集中。

选型原则





建议端口数留1~2个备用口。产线后续可能增加传感器，预留端口可以避免重新布线。

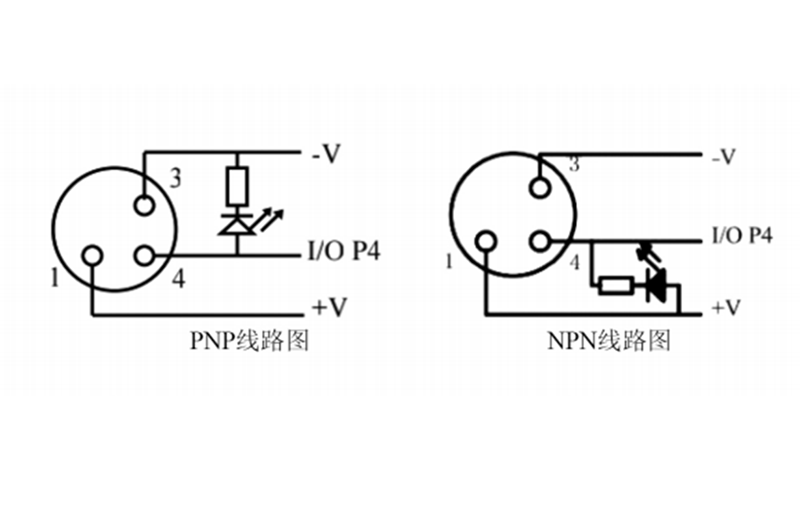

PNP和NPN——信号类型决定了和PLC的匹配



分线盒按信号类型分为PNP型和NPN型，必须和PLC的输入模块类型匹配。



PNP型分线盒



PNP型分线盒的信号输出为高电平有效。传感器触发时，分线盒对应端口的信号线输出24V正电压给PLC。PLC的输入模块必须是PNP型（源型输入）。



PNP型在国内用得最多，因为大部分日系和欧系PLC（西门子、三菱、欧姆龙）默认配置PNP输入。



NPN型分线盒



NPN型分线盒的信号输出为低电平有效。传感器触发时，分线盒对应端口的信号线拉低到0V。PLC的输入模块必须是NPN型（漏型输入）。



NPN型在国内用得较少，但部分日系PLC（如某些型号的三菱FX系列）默认NPN输入。

怎么判断你的PLC是PNP还是NPN



看PLC输入模块的接线方式：

- 公共端接0V（COM接0V）→ PNP输入 → 选PNP型分线盒

- 公共端接24V（COM接24V）→ NPN输入 → 选NPN型分线盒



如果选错了信号类型，传感器信号无法被PLC读取，分线盒上的LED指示灯会亮但PLC没有输入。



分线盒的接口规格



分线盒的传感器端口接口规格有M8和M12两种：



M8接口分线盒



M8接口适合小体积传感器（如微型接近开关、光电开关）。M8连接器体积小、成本低，是传感器分线盒的主流接口。科迎法M8分线盒的型号前缀为KYF8K-M8。



M12接口分线盒



M12接口适合大功率传感器或需要更高防护等级的场合。M12连接器比M8大一圈，但额定电流更高（4A vs 2A），防护等级也更可靠。科迎法M12分线盒的型号前缀为KYF8K-M12或KYF12K-M12。



孔数选择



分线盒端口的孔数决定了每个端口能传输的信号路数：

- 3孔（K3）：电源+、电源-、信号 — 适合开关量传感器

- 4孔（K4）：电源+、电源-、信号1、信号2 — 适合双信号传感器或IO-Link



大部分开关量传感器用3孔即可。IO-Link传感器必须用4孔。



科迎法分线盒型号命名规则



我们上海科迎法的分线盒采用以下型号命名规则：



KYF[端口数]K-M[接口规格]-K[孔数]-[信号类型]-L[长度]M.[颜色][.OD]



型号解读：

- KYF — 科迎法品牌代号

- [端口数]K — 8K=8端口，12K=12端口

- M[接口规格] — M8表示M8×1螺纹接口

- K[孔数] — K3=3孔（3PIN），K4=4孔（4PIN）

- [信号类型] — PNP=PNP型，NPN=NPN型

- L[长度]M — L3M=3米总缆，L5M=5米总缆

- [颜色] — YE=黄色，BK=黑色，GY=灰色

- [.OD] — 可选后缀，OD=紧凑型

型号实例



实例1：KYF8K-M8-K3-PNP-L3M.YE

→ 8端口、M8接口、3孔、PNP型、3米总缆、黄色外壳



实例2：KYF12K-M8-K3-NPN-L5M.BK

→ 12端口、M8接口、3孔、NPN型、5米总缆、黑色外壳



实例3：KYF8K-M8-K3-PNP-L3M.YE.OD

→ 8端口、M8接口、3孔、PNP型、3米总缆、黄色、紧凑型



分线盒技术参数





分线盒安装注意事项



注意一：总缆长度不要超过允许值。分线盒总缆长度影响信号质量。开关量信号（24V DC）的总缆长度建议不超过30米。如果总缆过长，线路压降会导致PLC输入端的电压低于识别阈值。



注意二：远离强电磁干扰源。分线盒的总缆中传输多路信号，容易受到变频器和伺服驱动器的干扰。安装时远离动力线缆，必要时使用屏蔽总缆。



注意三：防护等级要匹配环境。IP67的分线盒可以防短时浸水，但如果设备每天用高压水枪清洗（如食品饮料行业），需要选IP69K的型号。



注意四：端口标识要清晰。分线盒的每个端口应该有清晰的编号标识，和PLC输入地址一一对应。建议在安装时绘制端口分配表，贴在分线盒附近。



分线盒虽然不是产线上最贵的部件，但是布线系统的核心枢纽，选对了可以大幅减少布线成本和维护时间。如果你在选型时不确定端口数、信号类型或接口规格，把你的传感器清单和PLC型号告诉上海科迎法，我们帮你做选型方案。同时我们的M12连接器和防水连接器产品可以为分线盒和PLC之间的总线连接提供可靠的防水连接方案。
