做光伏电池测试的用户经常会遇到一个实际问题：标准太阳光模拟器的光斑是固定方向、固定尺寸的，但有些样品形状不规则，有些需要从侧面照射，有些测试台空间有限放不下整个模拟器。光纤太阳光模拟器通过光纤导光束将光源传输到样品附近，光路方向和位置灵活可调，解决了传统固定式太阳光模拟器在特殊测试场景中的局限。我们上海科迎法在太阳光模拟器产品线中提供光纤导光方案，本文从用户实际测试需求出发，讲清楚光纤太阳光模拟器适合什么测试、怎么用、怎么选。
光纤太阳光模拟器适合什么测试？
一、什么是光纤太阳光模拟器
光纤太阳光模拟器的核心结构是"光源加光纤导光束加准直透镜"三段式。光源部分和普通太阳光模拟器一样，通常用短弧氙灯或LED阵列，安装在光学积分系统中形成均匀光斑。区别在于光斑不是直接照射样品，而是耦合进光纤导光束的输入端。
光纤导光束是一束紧密排列的光纤（单根光纤直径几十微米，一束几千到几万根），光纤束总直径3到25毫米。光线在光纤内部全反射传输，从输入端传到输出端。光纤束的长度通常0.5到2米，可以弯曲（弯曲半径不小于光纤束直径的10倍）。
输出端配准直透镜，将光纤出射的发散光重新准直成平行光照射样品。输出端的光斑尺寸可以通过更换不同焦距的准直透镜调整，常见1到50毫米直径。

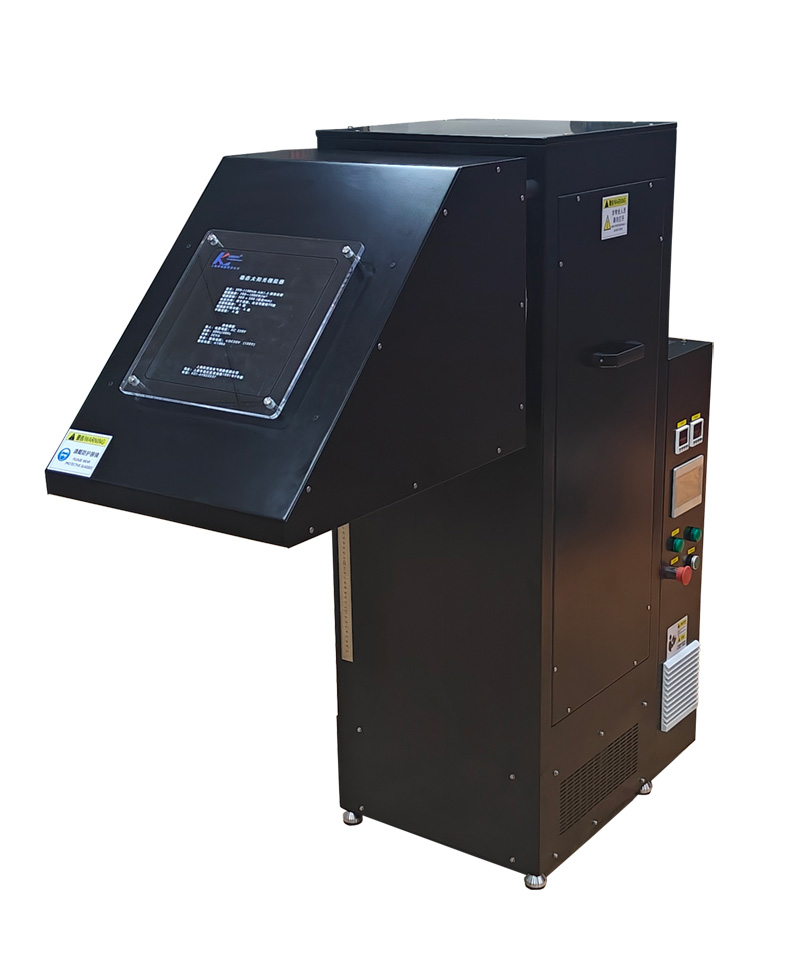

二、光纤方案和传统固定式方案的区别
区别一 光路方向。传统固定式太阳光模拟器光从上往下垂直照射，样品必须放在光斑正下方。光纤方案输出端可以任意方向照射样品，从上方、侧面、斜角都可以。测试弯曲的柔性太阳能电池时，光纤可以从正面对准弯曲表面照射。
区别二 光斑尺寸。传统方案光斑固定（如200乘200毫米），样品小于光斑时浪费光能，样品大于光斑时需要移动样品台扫描。光纤方案通过更换准直透镜可以改变光斑尺寸，1毫米到50毫米可选，匹配不同尺寸样品。
区别三 工作距离。传统方案工作距离固定（如10到15厘米），光纤方案输出端到样品距离可调，5到30厘米都可以，根据测试需要灵活设置。
区别四 光谱。光纤传输会改变光谱。普通石英光纤在350到1100纳米范围内透过率较高（每米透过率约70到90百分比），但在紫外段（低于350纳米）透过率急剧下降。如果测试需要紫外波段（如钙钛矿材料的紫外响应），光纤方案可能不适合。有些特种光纤（深紫外光纤）可以传输低至200纳米的紫外光，但价格昂贵。
区别五 光强。光纤耦合效率有限，光源到光纤输入端的耦合效率约50到80百分比，光纤传输损耗约10到30百分比每米，准直透镜效率约80到90百分比。总效率约30到60百分比。光纤方案的最大光强通常低于固定式方案。
三、光纤太阳光模拟器适合什么测试
适合场景一 小面积电池片IV测试。实验室研发的单晶硅、多晶硅、薄膜电池小样品（尺寸5到25毫米），用光纤太阳光模拟器配合小光斑准直透镜照射，光强集中不浪费。配合源表和样品台，可以搭建一套完整的太阳能电池测试模拟器系统。这是光纤方案最常见的应用。
适合场景二 不规则样品测试。柔性钙钛矿电池卷曲在圆柱面上，传统垂直光斑无法均匀覆盖。光纤输出端对准圆柱面轴向照射，配合柱面透镜将圆形光斑拉成线状光斑覆盖圆柱面。
适合场景三 多角度照射测试。研究电池入射角响应时，需要从0到90度不同角度照射样品。光纤输出端安装在旋转臂上，围绕样品旋转改变入射角。传统固定式方案需要移动整个模拟器，操作困难。
适合场景四 空间受限测试。手套箱内做钙钛矿电池制备和原位测试，空间狭小放不下标准太阳光模拟器。光纤从手套箱外部引入，光源在箱外，光纤穿过箱壁引入箱内照射样品。需要手套箱预留光纤穿墙接口。
适合场景五 在线产线分选。电池片产线上用光伏IV测试模拟器做在线分选，光纤方案可以将光源放在产线上方安全位置，光纤引入测试工位。光源不在产线上方直接暴露，减少灰尘和振动影响。

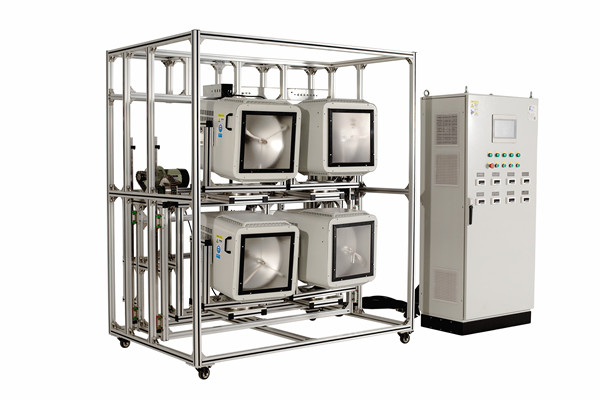

不适合场景一 大面积组件测试。光纤方案光斑通常小于50毫米，测试156乘156毫米电池片或更大组件时需要扫描或阵列拼接，效率低精度差。大面积组件测试应该用大面积太阳模拟器或组件级太阳模拟器。
不适合场景二 高精度AAA级测试。光纤耦合和传输会降低光强均匀度和稳定性，达到A级可以，达到AAA级（均匀度和不稳定度都小于2百分比）非常困难。需要高精度标定时用固定式AAA级太阳光模拟器。
不适合场景三 紫外波段测试。普通石英光纤在350纳米以下透过率低，紫外光老化试验和紫外响应测试不适合用光纤方案。紫外测试用紫外太阳模拟器或紫外光老化试验箱。
四、光纤太阳光模拟器选型要点
要点一 光源类型。氙灯光谱接近AM1.5G连续光谱，适合光伏标定测试。LED多通道可调光谱，适合研究不同波段光电响应。光源功率决定光纤输入端光通量，功率越大光纤输出端光强越高。
要点二 光纤束直径和长度。直径越大传输光通量越大，但弯曲半径也越大（不灵活）。直径3到5毫米适合小样品测试，10到15毫米适合中等样品，25毫米以上适合需要高光强的场景。长度越短透过率越高，0.5米透过率约85百分比，1米约75百分比，2米约60百分比。建议长度不超过1.5米。
要点三 准直透镜规格。不同焦距透镜对应不同光斑尺寸和发散角。焦距短光斑小发散角大，焦距长光斑大发散角小。常见搭配：5毫米光斑配25毫米焦距透镜，25毫米光斑配50毫米焦距透镜。根据样品尺寸选择。
要点四 光强校准。光纤弯曲和安装位置变化会影响光强，每次调整光路后需要重新校准。用标准参考电池在样品位置测量实际光强，调整光源功率使光强达到1000瓦每平方米（1Sun）。建议每次测试前校准。
要点五 光谱验证。光纤传输会改变光谱，特别是紫外段衰减。如果测试对光谱精度要求高，用光谱仪在样品位置测量实际光谱，和AM1.5G标准光谱对比计算光谱匹配度。如果匹配度不达标，可以在光源端补偿（增加紫外LED通道功率）或更换深紫外光纤。
五、搭建光伏IV测试系统的完整方案
用户搭建一套基于光纤太阳光模拟器的太阳能电池测试模拟器系统，需要以下组件：
组件一 光纤太阳光模拟器主机（光源加光纤输入端耦合器加光纤束加准直透镜）。
组件二 样品台（真空吸盘或弹簧夹具固定样品，带XYZ三轴调节和旋转台）。
组件三 源表（Source Measure Unit，测量IV曲线，电流范围10纳安到10安培，电压范围0到30伏）。
组件四 参考电池（标准硅电池或砷化镓电池，用于光强标定）。
组件五 测试软件（控制源表扫描电压、采集电流数据、计算转换效率、填充因子、短路电流、开路电压等参数）。
测试流程六步。第一步开光源预热15到30分钟。第二步放参考电池在样品台，调整光纤输出端位置使光斑覆盖参考电池活性区域。第三步测量参考电池短路电流，调整光源功率使光强达到1Sun。第四步取下参考电池放待测样品。第五步运行IV扫描（从短路到开路或反向），采集电流电压数据。第六步软件自动计算光电转换效率和各项参数。
六、常见问题
问题一 光纤太阳光模拟器光强能达到多少。取决于光源功率和光纤束直径。600瓦氙灯配15毫米直径1米长光纤，输出端配25毫米焦距透镜，在25毫米光斑内可以达到约80到120毫瓦每平方厘米（0.8到1.2Sun）。如果需要更高光强，增大光源功率或缩短光纤长度。
问题二 光纤可以经常弯曲吗。光纤束可以弯曲但不要频繁弯折。石英光纤弯曲半径小于光纤束直径10倍时会产生微裂纹导致透过率下降。安装时调整好弯曲半径后固定，不要反复弯折。如果需要移动输出端，用柔性金属波纹管保护光纤束。
问题三 光纤太阳光模拟器能达到什么等级。光谱匹配度可以达到A级（0.75到1.25倍）。辐照均匀度在小光斑内（10毫米直径）可以达到A级（小于2百分比），大光斑（25毫米以上）均匀度下降到B级（小于5百分比）。时间不稳定度可以达到A级。综合评级ABA级或BBA级，达不到AAA级。需要AAA级测试的场合不要用光纤方案。
问题四 光纤方案和传统方案价格差多少。光纤导光束和准直透镜组件增加成本约20到40百分比。但光纤方案可以省去大型光学积分系统和准直系统，在小光斑测试场景中总成本可能低于传统方案。具体价格根据光源功率、光纤规格和透镜配置确定。
