光催化是利用光能驱动化学反应的技术，典型应用包括光催化降解污染物、光催化分解水产氢、光催化还原二氧化碳等。这些研究都需要太阳光模拟器作为光源——但光催化实验中的光源配置逻辑和光伏测试完全不同。光伏测试关心的是"光斑均匀覆盖电池片"，光催化关心的是"反应液均匀受照且光强可精确量化"。很多研究者直接把光伏用的太阳光模拟器搬到光催化实验台上，结果发现光强标不准、反应重复性差、不同实验室的数据对不上。我们上海科迎法在太阳光模拟器技术上深入研究，把光催化实验中光源配置的特殊要求和常见问题讲清楚。
太阳光模拟器在光催化研究中的应用

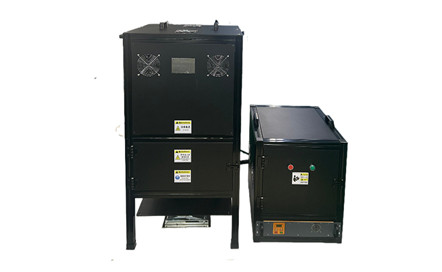

太阳光模拟器产品实拍
一、光催化实验对光源的特殊要求
（一）和光伏测试光源的区别
光伏测试和光催化实验虽然都用太阳光模拟器，但关注点完全不同：
光伏测试：
被照物是固体（电池片），光在表面吸收
测试面积小（1至25cm²），要求光斑均匀覆盖
测试时间短（IV扫描10至100毫秒），光强稳定性要求在短时间窗口内
光强标定用标准电池片（短路电流和光强成正比）
光催化实验：
被照物是液体（反应液），光要穿透液层
测试面积和体积都大（反应器10至500mL），要求光在液体内部分布均匀
测试时间长（1至8小时），光强稳定性要求在长时间内保持
光强标定用辐射计（测量单位面积光功率），不是标准电池
（二）光催化实验需要的光强参数
光催化实验中光强用"光功率密度"表示，单位mW/cm²。典型光催化实验的光强范围：
低光强实验：10至50mW/cm²（模拟弱太阳光，研究低光强下的反应动力学）
标准太阳光实验：100mW/cm²（等于1个太阳常数1000W/m²，标准AM1.5G）
高光强加速实验：200至500mW/cm²（2至5倍太阳光，加速反应缩短实验时间）
关键概念：光催化实验中光强不能简单用"辐照度W/m²"描述，因为光催化反应只利用特定波段的光（催化剂的吸收波段）。例如TiO2催化剂只吸收紫外光（小于380nm），可见光不参与反应。所以光催化实验需要标注"有效光功率密度"——催化剂吸收波段内的光功率。
（三）光谱要求
不同光催化实验对光谱的要求不同：
全光谱太阳光模拟（AM1.5G）：
模拟自然太阳光全光谱（300至2500nm），适用于光催化全光谱响应研究和户外条件模拟。
紫外光模拟（UV光源）：
只提供紫外光（300至400nm），适用于紫外光催化研究（TiO2基催化剂）。用UV LED或汞灯。
可见光模拟（VIS光源）：
只提供可见光（400至700nm），适用于可见光催化研究（CdS、g-C3N4等可见光催化剂）。用白光LED或氙灯加滤光片。
定制光谱：
根据催化剂的吸收光谱定制光谱分布。LED太阳光模拟器可以精确控制每个波段的光强，满足定制光谱需求。
二、光强标定方法
（一）辐射计标定
光催化实验中光强标定用热电堆辐射计（Thermopile Radiometer），不是硅光电二极管（硅光电二极管只对400至1100nm光敏感，紫外光和红外光测量不准）。
热电堆辐射计的特点：
波长范围：200至10000nm（全覆盖紫外到红外）
测量原理：热电效应，光照射在黑色吸收涂层上转化为热，热电堆测量温差输出电压
响应时间：约0.1至1秒（比硅光电二极管慢，但适合稳态光强测量）
精度：±2%至±5%（经NIST溯源标定）
标定步骤：
1. 将辐射计探头放在反应器位置（和反应液同高度同位置）。
2. 开启太阳光模拟器，预热10至15分钟达到热平衡。
3. 记录辐射计读数（mW/cm²）。
4. 如果读数偏离目标光强，调节模拟器光强旋钮。
5. 在反应器放置位置的5个点（中心加四角）分别测量，确认光强均匀性。
（二）光强标定的常见错误
错误一 用太阳能功率计标定
有些实验室用便携式太阳能功率计（手持式）标定光强，这种功率计通常用硅电池做传感器，只对400至1100nm光敏感。如果光源是UV LED或氙灯加UV滤光片，功率计读数严重偏低（UV光不被硅电池吸收），标定值错误。
错误二 只标定中心点
光催化反应器面积可能比标定探头大，只测中心点光强不代表反应液整体接收的光强。应该在反应器放置区域多点测量（至少5个点），计算平均光强和不均匀度。不均匀度大于±10%时反应重复性差。
错误三 不考虑反应器壁透过率
光从模拟器到反应液要穿过反应器壁（石英玻璃或硼硅玻璃），玻璃透过率不是100%：
石英玻璃：300至2500nm透过率大于90%（紫外透过好，适合UV光催化）
硼硅玻璃：300nm以下透过率小于50%（紫外透过差，不适合UV光催化）
普通玻璃：380nm以下透过率接近0%（UV光被完全吸收）
标定光强时辐射计探头放在反应器外侧（不穿玻璃），但实际反应液在反应器内部（穿玻璃后光强降低）。正确做法是在反应器内部放置微型辐射计探头，或用反应器壁透过率修正光强值。
三、光催化反应器的照明设计
（一）反应器类型和照明方式
光催化反应器有多种类型，照明方式也不同：
顶照式反应器：
光源从反应器顶部照射，光从上向下穿透液层。
照明方式：太阳光模拟器光束从上方垂直照射反应器开口。
优点：光路简单，光斑面积大。
缺点：光穿透深度有限（光在液体中衰减），底部反应液受照不足。
适用：浅层反应器（液层厚度小于2cm）。
侧照式反应器：
光源从反应器侧面照射，光从侧面穿透液层。
照明方式：太阳光模拟器光束水平照射反应器侧面。
优点：可以照射深层反应液。
缺点：侧面面积小，光斑利用率低。
适用：细长型反应器或流动反应器。
浸入式反应器：
光源浸入反应液内部照射。
照明方式：LED光源封装在石英管中浸入反应液。
优点：光在液体内直接发射，穿透问题最小化。
缺点：太阳光模拟器不能浸入（体积大、发热多），浸入式通常用LED。
适用：大体积反应器。
外部循环式反应器：
反应液在外部管道中流动，经过光照区受照后回到反应釜。
照明方式：太阳光模拟器照射管道（管路盘绕在光照区）。
优点：可以处理大体积液体，光照时间可控。
缺点：管路设计复杂，流量和光照时间匹配。
适用：连续流光催化反应。
（二）光斑面积和反应器匹配
太阳光模拟器的光斑面积是固定的（如50mm直径、100mm直径），反应器的受照面积要和光斑匹配：
光斑大于反应器口径：光浪费（部分光没照到反应器），光强计算时要用反应器实际受照面积而非光斑面积。
光斑小于反应器口径：反应器边缘受照不足，反应不均匀。需要多个模拟器拼接照射，或用光学扩束系统放大光斑。
理想匹配：光斑直径等于反应器口径的80%至90%，光全部照进反应器且覆盖充分。

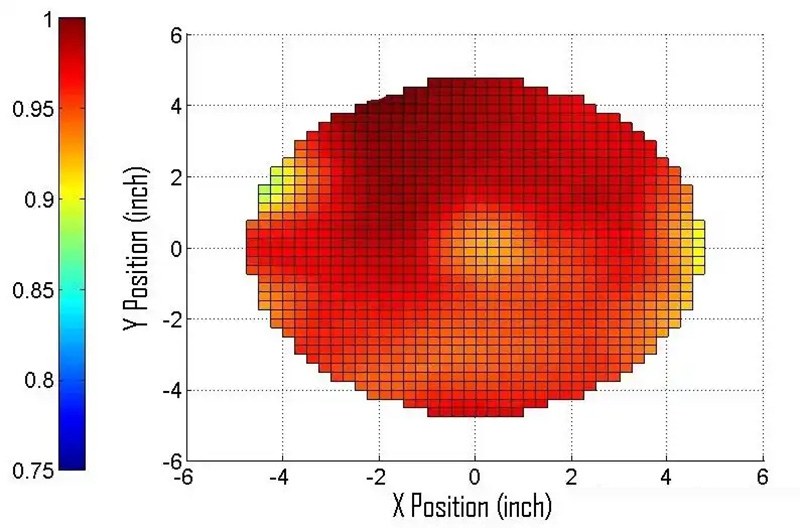

（三）光照均匀性控制
光催化反应要求反应液均匀受照，否则不同位置的反应速率不同，数据重复性差。
光斑均匀性要求：
反应器受照面积内的光强不均匀度应小于±10%（比光伏测试的±2%宽松，因为反应液有搅拌混合）。
改善均匀性的方法：
1. 在模拟器和反应器之间加毛玻璃（漫射片），将光斑散射均匀。代价是光强降低约20%至30%。
2. 用积分球或积分棒混光后输出，均匀度可达±2%以内。
3. 反应液加磁力搅拌，通过液体流动补偿光强不均匀（搅拌速度大于500rpm时均匀性影响减小）。
四、光催化实验中的光强稳定性要求
（一）长时间稳定性
光催化反应通常需要1至8小时连续光照，这比光伏测试的10至100毫秒长3至5个数量级。在1至8小时内光强必须稳定，否则：
反应速率计算偏差：如果光强在4小时内从100mW/cm²漂移到95mW/cm²，反应速率常数计算偏差5%。
量子产率计算偏差：量子产率等于反应分子数除以吸收光子数，光强漂移直接导致吸收光子数计算错误。
不同实验对比偏差：同一催化剂两次实验光强不同，数据无法直接对比。
稳定性要求：8小时连续光照期间光强波动小于±3%。
（二）不同光源的长时间稳定性
氙灯太阳光模拟器：
1小时光强漂移约2%至5%（灯温升效应）
8小时光强漂移约5%至10%（灯老化）
需要光强反馈控制在8小时内维持±2%以内
LED太阳光模拟器：
1小时光强漂移约0.5%至1%（LED结温稳定后）
8小时光强漂移约1%至2%（LED光衰慢）
有光强反馈时8小时内可维持±0.5%以内
结论：LED太阳光模拟器在长时间稳定性上优于氙灯，更适合光催化长时间实验。
五、光催化实验数据报告中的光源描述规范
光催化研究论文中，光源描述不规范导致不同实验室数据无法对比。完整的光源描述应包含：
1. 光源类型：太阳光模拟器（型号、厂家）、氙灯、LED、汞灯等
2. 光谱范围：AM1.5G全光谱、UV（300至400nm）、VIS（400至700nm）等
3. 光功率密度：100mW/cm²（标定方法和标定仪器型号）
4. 光斑面积：有效照射面积（如25cm²）
5. 反应器类型和规格：材质（石英/硼硅）、体积、液层厚度
6. 光照方式：顶照/侧照/浸入
7. 光照时长：连续或间歇、总时长
8. 光强稳定性：8小时内波动范围（如±2%）
缺少任何一项都可能导致数据不可重复。例如只写"用300W氙灯照射"，不写光功率密度和标定方法，其他实验室无法复现你的光强条件。
上海科迎法电气科技有限公司
太阳光模拟器在光催化研究中的应用和光伏测试有本质区别——光强标定用辐射计而非标准电池、照明设计要匹配反应器类型、长时间稳定性要求远高于光伏测试。如果你的实验室在光催化领域需要配置太阳光模拟器，把你的反应器类型和实验需求告诉上海科迎法，我们帮你推荐合适的光源和光强标定方案。同时我们的LED太阳光模拟器产品线在长时间稳定性（8小时±0.5%）和光谱可调性上特别适合光催化实验，可以精确模拟不同波段光照条件。M12连接器产品线为实验室自动化设备提供可靠的传感器接口连接方案。
