一台中型包装机械上通常有30到60个传感器（光电开关、接近开关、色标传感器、温度传感器等）和10到20个执行器（电磁阀、气缸、电机等）。如果每个传感器都单独走线到PLC，电缆数量多达上百根，走线槽塞满、维护困难、故障排查耗时。分线盒将分散的传感器信号集中分配，主干电缆1根替代分支电缆十几根，大幅简化布线。我们上海科迎法电气提供M12分线盒产品线，本文从包装机械自动化工程师的角度，讲清楚分线盒在包装机上的布置方案和选型。
包装机械分线盒信号分配方案和选型指南
一、包装机械上分线盒的四个布置位置
位置一 输送段。传送带入口和出口的光电开关（物料检测）、接近开关（位置检测）、编码器（速度反馈）。输送段传感器间距0.5到2米，在输送段中部安装一个8端口分线盒，8个传感器各引一根0.5到1米短电缆到分线盒，分线盒引一根主干电缆到PLC控制柜。电缆用量从原来8根各2到5米（共16到40米）减少到8根各0.5到1米加1根主干5到8米（共9到16米），减少约50到60百分比。
位置二 包装机头。包装机头是传感器最密集的区域。色标传感器（包装膜色标定位）、光电传感器（切刀位置）、温度传感器（热封温度）、压力传感器（气缸压力）。在机头附近安装一个8端口分线盒，8个传感器集中接入。机头区域空间狭小，分线盒安装在机架侧面或顶部，用短电缆连接传感器。
位置三 封箱段。封箱机上的光电开关（纸箱到位检测）、接近开关（胶带位置）、气压传感器（胶带张力）。传感器数量4到6个，安装一个4端口分线盒即可。
位置四 码垛段。码垛机器人区域的激光测距传感器、光电开关、安全光幕。这些传感器分布在码垛区域四周，可以在区域中部安装一个8端口分线盒，或分两个4端口分线盒分别管理不同方向的传感器。
二、PNP和NPN信号分线方案
包装机上的传感器输出信号有PNP和NPN两种类型，分线盒需要分别处理。
PNP信号方案。PNP传感器输出正电压信号（通常24伏直流），分线盒的PNP型端口将传感器信号线集中，通过主干电缆传输到PLC数字量输入模块。每个端口对应一个I/O点，8端口PNP分线盒管理8个数字量输入。分线盒内部是直通连接（信号线从分支端口到主干连接器一一对应），不改变信号特性。
NPN信号方案。NPN传感器输出负电压信号（0伏），分线盒的NPN型端口将传感器信号线集中。和PNP的区别是公共端不同（PNP公共端是0伏负极，NPN公共端是24伏正极）。分线盒在订货时需要指定PNP或NPN类型。
混合信号方案。如果包装机上既有PNP传感器又有NPN传感器，有两种方案。方案一统一为一种类型（建议统一PNP，市场上PNP传感器更多），更换不匹配的传感器。方案二用双信号分线盒（部分端口PNP部分端口NPN），分线盒内部将两种信号分别走线到主干连接器的不同针脚。
电磁阀输出方案。分线盒不只管理传感器输入，也可以管理电磁阀输出。PLC数字量输出模块发出控制信号通过分线盒分配到各个电磁阀。电磁阀分线盒和传感器分线盒分开安装（输入和输出不混在一个分线盒中），避免信号干扰。
三、防护等级选型
包装机械车间环境决定了分线盒防护等级要求。
场景一 普通包装车间。无水冲洗但有一定粉尘。选IP67分线盒（防尘防短时浸水）。M12分线盒标配IP67满足大多数包装车间要求。
场景二 食品和药品包装车间。需要每天用水和清洗剂冲洗设备。选IP69K分线盒（防高压高温喷水，80度水温100bar水压）。IP69K分线盒的密封圈和壳体能承受高压冲洗水直接喷射不进水。材质选不锈钢316L壳体（耐腐蚀不生锈）和FKM密封圈（耐清洗剂）。
场景三 日化和化工包装车间。可能有腐蚀性气体或液体飞溅。选IP67加耐腐蚀壳体（316L不锈钢或PBT工程塑料）加FKM或FFKM密封圈。不选普通铝壳体（腐蚀）。
场景四 冷链包装车间。低温环境（零下20到零上5度）。密封圈选硅胶（耐低温零下60度）或FKM（耐低温零下20度）。不选NBR丁腈橡胶（零下10度以下变硬失效）。
四、安装方式和电缆布线
安装方式一 导轨安装。分线盒底部有DIN导轨卡扣，直接卡装在控制柜内或机架上的导轨上。适合安装在电控柜内。
安装方式二 螺栓安装。分线盒壳体两侧有安装孔，用螺栓固定在机架侧面或安装支架上。适合安装在设备机架上靠近传感器区域。
安装方式三 磁性安装。分线盒底部有强磁铁，吸附在设备金属机架上。适合临时安装或不方便打孔的场合。不适合振动环境（磁铁可能松动）。
电缆布线原则一 分支电缆短。传感器到分线盒的分支电缆尽量短（0.5到2米），减少电缆用量和信号干扰。分线盒安装在传感器密集区域中心位置。
电缆布线原则二 主干电缆走线槽。分线盒到PLC的主干电缆走设备走线槽，不和动力电缆同槽（保持100毫米以上间距避免电磁干扰）。主干电缆长度一般不超过30米（信号衰减和压降考虑）。
电缆布线原则三 弯曲半径。M12电缆弯曲半径不小于电缆外径的6倍（外径5毫米电缆弯曲半径不小于30毫米）。分线盒出入口附近预留一段直线段再弯曲，不在接头根部直接弯折。
电缆布线原则四 固定和标识。分支电缆和主干电缆每隔50厘米用扎带固定，防止振动磨损。每根电缆两端做标识（端口编号和传感器名称），方便维护排查。
五、故障排查指南
故障一 传感器信号时有时无。检查分线盒端口连接器是否松动（M12连接器锁紧螺纹是否拧到位）。检查分支电缆有无断芯（弯曲疲劳导致导线断裂）。更换到其他端口测试（排除分线盒端口故障还是传感器故障）。
故障二 所有传感器信号同时丢失。检查主干电缆连接器是否松动或断开。检查PLC输入模块供电是否正常。检查分线盒指示灯是否亮（不亮说明分线盒供电异常）。
故障三 信号干扰大。检查主干电缆是否和动力电缆同槽布线（分开走线）。检查分线盒和PLC之间是否加了信号隔离器（长距离传输建议加隔离器）。检查传感器屏蔽层是否在分线盒端接地（360度环形接地）。
故障四 分线盒进水。检查密封圈是否老化（更换密封圈）。检查电缆外径是否匹配密封圈规格（电缆外径偏小导致密封不严）。检查分线盒盖板螺栓是否拧紧。用水检查确认进水位置后针对性处理。
六、常见问题
问题一 分线盒和接线端子排有什么区别。接线端子排是被动连接器（每路信号一对一连接到端子排），没有信号分配功能。分线盒有信号分配功能（多路传感器信号通过分线盒集中到一根主干电缆）。分线盒有密封结构（IP67以上防护），端子排在控制柜内不需要密封。分线盒支持快速插拔（M12连接器），端子排需要螺丝压接。
问题二 8端口和4端口分线盒怎么选。传感器数量8个以下选4端口（成本低体积小）。传感器数量8到16个选8端口（性价比最高）。传感器数量16个以上用两个8端口分线盒分区域管理（不建议用16端口分线盒，电缆太多维护不便）。每个端口管理一个传感器，预留1到2个备用端口。
问题三 包装材料测试和分线盒有什么关系。包装材料（塑料薄膜、铝箔、纸塑复合材料）在户外运输和陈列过程中受紫外线照射会老化变脆。用太阳光模拟器在实验室加速模拟紫外老化，测试包装材料力学性能变化。分线盒在包装机上采集包装过程的传感器数据（张力、位置、温度），和材料老化数据结合分析包装可靠性。

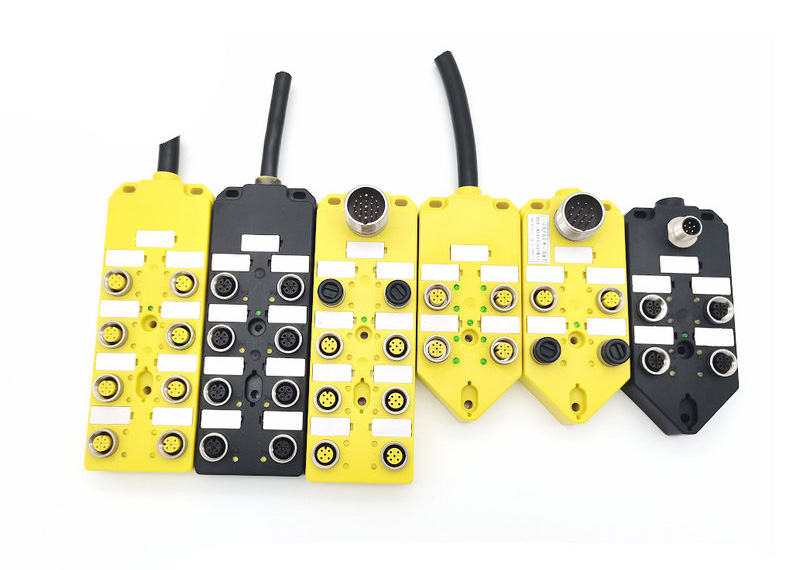

上海科迎法电气的M12分线盒产品线提供4端口和8端口规格，PNP和NPN类型可选，IP67到IP69K防护等级可选，直出线和M23插座出线方式可选。建议提供包装机传感器数量和类型、安装空间和车间环境条件，我们配置合适的分线盒方案和布线设计。
