航空插头的接触件(插针和插孔)表面都有一层薄薄的金属镀层,厚度通常0.1到5微米。这个镀层看起来不起眼,但直接决定了接触电阻、信号传输质量、耐腐蚀性和使用寿命。很多用户选航空插头时只看壳体规格和芯数,忽略了镀层选型,结果设备运行一段时间后出现接触不良、信号干扰或触点腐蚀。我们上海科迎法电气在航空插头生产中提供多种镀层方案,本文从设备工程师的角度分析镀金、镀银、镀镍三种镀层的区别和选型。

航空插头接触件镀层怎么选?

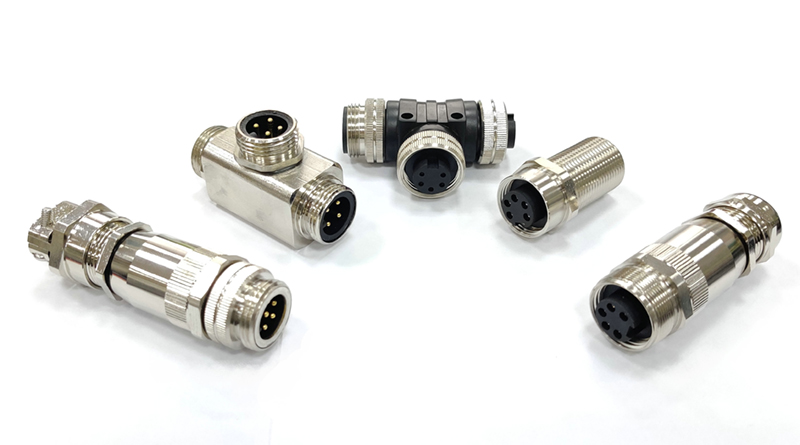

航空插头产品展示

一、为什么接触件需要镀层



铜合金(黄铜或青铜)是航空插头接触件的基材。铜的导电性好但容易氧化。铜表面氧化铜(CuO)的电阻率是纯铜的约10的8次方倍,氧化层厚度仅几纳米就能显著增大接触电阻。没有镀层的铜触点在空气中24小时就开始氧化,一周后接触电阻增大2到5倍,一个月后增大10倍以上。



镀层的三个作用:

作用一 防氧化。镀层金属(金、银、镍)比铜更耐氧化,隔绝铜基材和空气。

作用二 降低接触电阻。镀层金属的接触电阻低于氧化铜。镀金接触电阻约0.5到2毫欧,镀银约1到3毫欧,镀镍约3到10毫欧。

作用三 耐磨损。插拔时镀层承受摩擦,保护基材不被磨损。镀层硬度越高耐磨损越好(镀镍最硬,镀金中等,镀银最软)。



二、镀金:信号传输和高可靠性的首选



镀金(Au)是航空插头最常用的接触件镀层。



优点一 接触电阻最低。金的化学稳定性极高不氧化,接触电阻长期稳定在0.5到2毫欧。适合低电平信号传输(毫伏级电压、微安级电流),信号不衰减。



优点二 耐腐蚀性最好。金不与大多数化学物质反应,适合腐蚀环境(化工、海洋、酸碱环境)。



优点三 插拔寿命长。镀金层硬度中等(维氏硬度约50到90HV),摩擦系数低,插拔1000到5000次后接触电阻仍稳定。薄镀金(0.1到0.4微米)适合50到500次插拔,厚镀金(0.8到1.3微米)适合500到5000次插拔。



优点四 不产生银迁移。银镀层在潮湿和电场作用下会产生银离子迁移导致绝缘下降,金不会。



缺点一 成本高。金价约450元/克,镀层成本是镀银的5到10倍、镀镍的20到50倍。



缺点二 不适合大电流。金镀层薄,大电流(10安培以上)通过薄镀层时镀层可能被电弧烧蚀。大电流应用需要厚镀金或选镀银。



缺点三 金镍镀层中的镍底层会磁化。有些镀金工艺先镀镍打底再镀金,镍层有磁性。高精度磁性传感器附近避免用含镍镀层的连接器。



镀金适用场景。信号传输(通信、传感器、测量)、低电平电路、高可靠性要求(航天、军工、医疗)、腐蚀环境、频繁插拔场景。



三、镀银:大电流和射频信号的选择



镀银(Ag)在航空插头中用于大电流和射频应用。



优点一 导电率最高。银是导电率最高的金属(电阻率1.59乘10的负8次方欧姆米),接触电阻约1到3毫欧,略高于镀金但远低于镀镍。



优点二 适合大电流。银镀层可以做到较厚(3到10微米),大电流通过时不会像薄镀金一样烧蚀。适合动力连接器(电机驱动、电源分配)。



优点三 射频性能好。银在射频段(MHz到GHz)的表面电阻低,射频信号传输损耗小。射频同轴连接器常用镀银触点。



优点四 成本中等。银价约5元/克,镀层成本是镀金的五分之一到十分之一。



缺点一 硫化变色。银在空气中含硫化物(工业环境、含硫橡胶附近)会生成硫化银(Ag2S),表面变黄变黑。硫化银电阻率较高,变色后接触电阻增大2到10倍。



缺点二 银迁移。银在潮湿和直流电场作用下,银离子沿绝缘体表面迁移,形成树枝状结晶(银须),导致绝缘下降甚至短路。



缺点三 摩擦磨损快。银镀层软(维氏硬度约20到40HV),插拔500次后镀层可能磨穿露出铜基材。



镀银适用场景。大电流动力连接(电机、电源)、射频信号传输、低硫化物环境、中等插拔次数(500次以内)。



四、镀镍:耐磨和高温的经济选择



镀镍(Ni)在航空插头中用于耐磨和高温应用。



优点一 硬度高耐磨损。镍镀层硬度高(维氏硬度约200到400HV),是镀金的3到5倍、镀银的5到10倍。适合频繁插拔场景(5000次以上),镀层不易磨穿。



优点二 耐高温。镍的熔点1455度(金1064度,银962度),高温环境下镍镀层不软化不变形。适合高温环境(200到300度)。



优点三 成本低。镍价约0.1元/克,镀层成本是镀金的二十分之一到五十分之一。



优点四 镍打底层。镀金和镀银通常先镀一层镍打底(1到3微米镍加0.1到1.3微米金/银),镍底层防止铜和金/银之间的扩散,提高镀层结合力。



缺点一 接触电阻高。镍表面有钝化膜(NiO),接触电阻3到10毫欧,是镀金的5到10倍。低电平信号通过时衰减明显。



缺点二 磁性。镍是铁磁性金属,镀镍接触件有磁性。磁敏感设备附近避免使用。



缺点三 信号衰减。镍在射频段的表面电阻高,射频信号传输损耗大。不用于射频连接器。



镀镍适用场景。频繁插拔(5000次以上)、高温环境、大电流电弧承受(电源连接器)、成本敏感的工业应用。不用于低电平信号、射频、磁敏感场景。



五、三种镀层参数对比



对比项 镀金 镀银 镀镍
接触电阻 0.5‑2mΩ 1‑3mΩ 3‑10mΩ
镀层厚度 0.1‑1.3μm 3‑10μm 1‑5μm
维氏硬度 50‑90HV 20‑40HV 200‑400HV
插拔寿命 500‑5000 次 200‑500 次 5000‑10000 次
耐腐蚀 极好 好(不耐硫化物)
磁性
成本
适用电流 低电流 中大电流 大电流
适用信号 低电平 / 数字 / 射频 射频 / 大电流 高电流 / 电弧



六、选型建议



建议一 信号传输选镀金。传感器信号(4到20毫安、0到10伏)、通信信号(RS485、CAN、以太网)、低电平测量信号,选镀金触点。镀层厚度0.4到1.3微米。



建议二 动力连接选镀银。电机驱动(伺服电机、步进电机)、电源分配(24伏到400伏直流),选镀银触点。镀层厚度3到10微米。注意防硫化(不在含硫环境使用)。



建议三 频繁插拔选镀镍。测试设备接口(频繁更换测试线缆)、维护检修频繁的连接器,选镀镍触点。镀层厚度2到5微米。接受较高接触电阻。



建议四 腐蚀环境选镀金。化工、海洋、户外环境,选镀金触点加防腐壳体。镀层厚度0.8到1.3微米(厚镀金)。



建议五 混合应用选复合镀层。同一连接器中信号触点镀金、动力触点镀银。很多航空插头厂家提供混合镀层配置,按触点功能分别镀不同金属。



七、常见问题



问题一 镀金厚度0.1和1.3微米有什么区别。薄镀金(0.1到0.4微米)有针孔,铜基材可能通过针孔氧化,适合室内干燥环境50到200次插拔。厚镀金(0.8到1.3微米)无针孔,完全隔绝铜基材,适合腐蚀环境500到5000次插拔。价格差约3到5倍。



问题二 镀银变黑了还能用吗。硫化变黑后接触电阻增大,如果信号是高电平(大于5伏)影响不大可以用。如果是低电平信号(毫伏级)需要清洁或更换。用专用银清洁剂(硫代硫酸钠溶液)可以去除硫化层恢复光泽。根本方案是在低硫化物环境使用或选镀金替代。



问题三 航空插头和太阳光模拟器有什么关系。航天用航空插头在空间太阳模拟器测试系统中用于连接太阳能电池阵列和测试设备,接触件镀层影响信号传输精度。空间太阳模拟器(AM0光谱)测试航天太阳能电池时,通过航空插头连接电池样品和源表,接触电阻变化引入测量误差。建议航天电池测试用镀金触点航空插头,接触电阻小于1毫欧保证测量精度。



上海科迎法电气的航空插头产品线可根据应用场景配置镀金、镀银或镀镍接触件,混合镀层也可定制。建议提供信号类型、电流大小、插拔频率和使用环境,我们推荐合适的镀层方案。
