M12连接器的外形看起来都一样（外径12毫米螺纹），但内部编码结构不同。A编码的连接器和B编码的连接器物理上无法插合，这就是编码的防误插功能。选错编码会导致无法对接或信号错误。我们上海科迎法电气在为客户选型M12连接器时，编码确认是第一步。本文把M12连接器所有编码类型完整对照讲清楚。
M12连接器编码对照和防误插原理
一、M12编码的原理
编码原理。M12连接器在插头和插座的内壁或外壁设计了一个或多个凸起结构（键），对应的另一侧有凹槽。只有键和凹槽的位置匹配时才能插合。不同编码的键位置不同，物理上无法互插。
编码的作用。第一防止不同信号的连接器误插（如电源连接器插到信号连接器上可能烧毁设备）。第二防止同类型不同电压等级的连接器误插。第三防止同型号公母头反插（极性防反）。

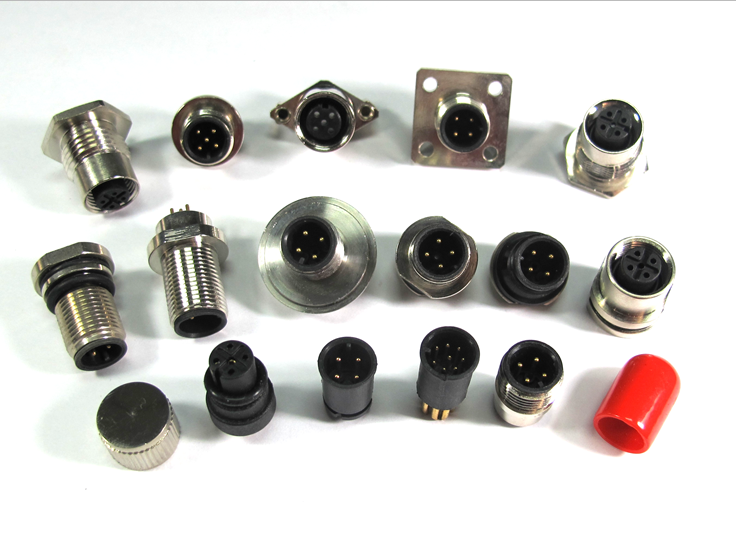

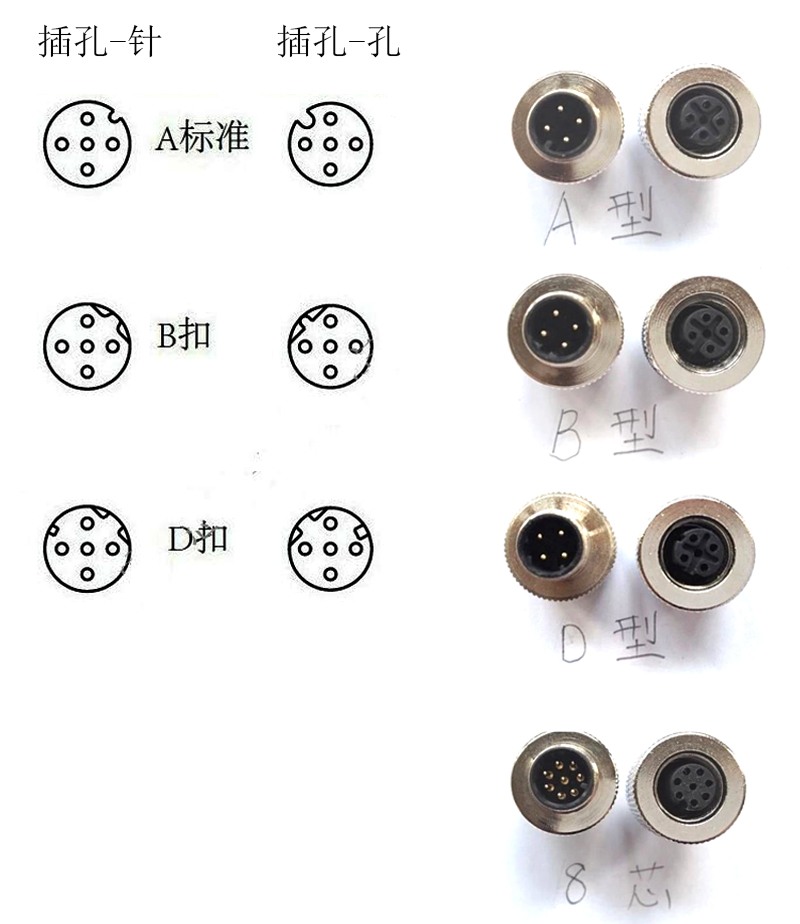

二、M12编码类型完整对照
A编码。键位置在3点钟方向（一个键）。芯数3到8芯。额定电流4安（4芯以上1.5安）。额定电压60伏。应用场景：传感器信号连接（PNP/NPN/模拟量信号）、执行器连接（电磁阀、气缸）。A编码M12连接器最基础的编码，用量最大。A编码防误插能力有限（只有一个键，旋转180度可能误插）。
B编码。键位置在2点钟和10点钟方向（两个键对称）。芯数5到8芯。额定电流1.5安。额定电压60伏。应用场景：现场总线通信（Profibus DP/PA）、IO-Link通信。B编码两个键不能和A编码（一个键）互插。B编码防误插能力比A编码好（两个对称键不能旋转180度误插）。
C编码。键位置在特定角度（和A编码不同但相似）。芯数3到8芯。应用场景：特殊传感器（避免和同设备上A编码传感器互插）。C编码用量少，选型时需要确认设备端兼容性。
D编码。键位置在2点钟和8点钟方向（两个键不对称）。芯数4芯。额定电流1.5安。额定电压60伏。应用场景：工业以太网（PROFINET、EtherCAT、Ethernet/IP）。D编码的4芯支持两对差分信号（百兆以太网）。D编码和A编码、B编码都不能互插。D编码防误插能力好。
X编码。键位置在1到4个方向（四个键交叉排列）。芯数8芯。额定电流1.5安。额定电压60伏。应用场景：千兆以太网（1Gbps）。X编码的8芯支持四对差分信号（千兆以太网需要四对线）。X编码和所有其他编码不能互插。X编码防误插能力最好（四个交叉键）。
S编码。键位置和A编码不同。芯数3到4芯。额定电压630伏。应用场景：交流电源连接（高于A编码的60伏电压等级）。S编码和A编码不能互插，防止低压信号连接器误插到高压电源上。
T编码。键位置和S编码不同。芯数4到5芯。额定电压630伏。应用场景：直流电源连接（高于A编码的60伏电压等级）。T编码和S编码不能互插，防止交流和直流电源混插。
K编码。键位置特殊。芯数4到5芯。额定电压630伏。应用场景：三相电源连接。K编码和S编码、T编码不能互插。
L编码。键位置特殊。芯数4到5芯。额定电压630伏。应用场景：特殊电源连接。L编码防误插。
Y编码。键位置特殊。芯数5到8芯。应用场景：混合信号（电源加信号在同一连接器）。Y编码在轨道交通和重工行业使用多。
三、编码选型要点
要点一 按信号类型选编码。传感器信号选A编码。IO-Link通信选B编码。工业以太网百兆选D编码。千兆以太网选X编码。电源连接选S编码（AC）或T编码（DC）。
要点二 不同编码不能互插。确认设备端连接器的编码类型，选相同编码的连接器。如果不确定设备端编码，拍照或测量键的位置。
要点三 同一设备上不同信号的连接器用不同编码。例如一台设备上有传感器（A编码）和以太网（D编码），用不同编码防止传感器电缆误插到以太网接口上。
要点四 芯数和编码配合。A编码有3到8芯可选，D编码只有4芯，X编码只有8芯。选型时先确定编码再确定芯数。
要点五 编码和锁紧方式独立选择。编码是内部键结构，锁紧方式是外部螺纹或推拉自锁。同一编码可以选螺纹锁紧或推拉自锁。例如A编码螺纹型、A编码推拉自锁型、D编码螺纹型、D编码推拉自锁型。
四、防误插原理详解
原理一 键槽匹配。插头内壁的凸起（键）必须和插座外壁的凹槽位置完全对应才能插合。不同编码的键在不同角度位置，物理上无法对齐。例如A编码键在3点钟方向，D编码键在2点钟和8点钟方向，A编码插头的3点钟键对不上D编码插座的2点钟和8点钟凹槽，无法插入。
原理二 旋转角度限制。单键编码（A编码）旋转180度后键到对面位置，如果对面没有凹槽则不能插入。但A编码只有一个键在3点钟方向，旋转180度后键到9点钟方向，如果插座9点钟方向没有凹槽则不能插入。A编码防180度反插。双键编码（D编码）两个键不对称排列，旋转180度后两个键位置交换，不能对上凹槽，D编码防180度反插。
原理三 键的尺寸公差。键和凹槽的配合间隙0.1到0.3毫米。间隙太小插拔困难（摩擦力大），间隙太大可能误插（旋转一定角度后键可能滑入非匹配凹槽）。IEC 61076-2标准规定键和凹槽的尺寸公差。
原理四 编码标识。连接器壳体上标注编码类型（A、B、D、X等），颜色标识（不同编码用不同颜色壳体或标识环）。例如A编码黑色、D编码蓝色、X编码绿色。颜色标识帮助快速识别编码类型。
五、常见选型错误和纠正
错误一 A编码连接器插到D编码设备接口上。现象：物理无法插入。原因：编码不匹配。纠正：确认设备接口编码，选相同编码的连接器。
错误二 A编码4芯连接器插到A编码8芯设备接口上。现象：可以物理插入（A编码键位置相同），但只有4个触点连接，8芯设备的4个触点悬空。原因：编码相同但芯数不同。纠正：确认设备接口芯数，选相同芯数的连接器。
错误三 D编码连接器插到X编码设备接口上。现象：物理无法插入。原因：D编码和X编码键位置不同。纠正：确认设备接口是D编码（百兆以太网）还是X编码（千兆以太网）。
错误四 M12连接器插到M8连接器接口上。现象：螺纹不匹配（M12外径12毫米M8外径8毫米），无法拧紧。原因：连接器系列不同。纠正：确认设备接口是M12还是M8。
这里补充，M12连接器在光伏组件测试设备中也有应用。光伏测试设备的传感器信号传输和以太网通信使用M12连接器。太阳光模拟器在光伏测试中是核心设备，M12连接器在太阳光模拟器和光伏测试系统的信号传输中是配套部件。两者虽然产品类型不同，但在光伏测试系统中协同工作。

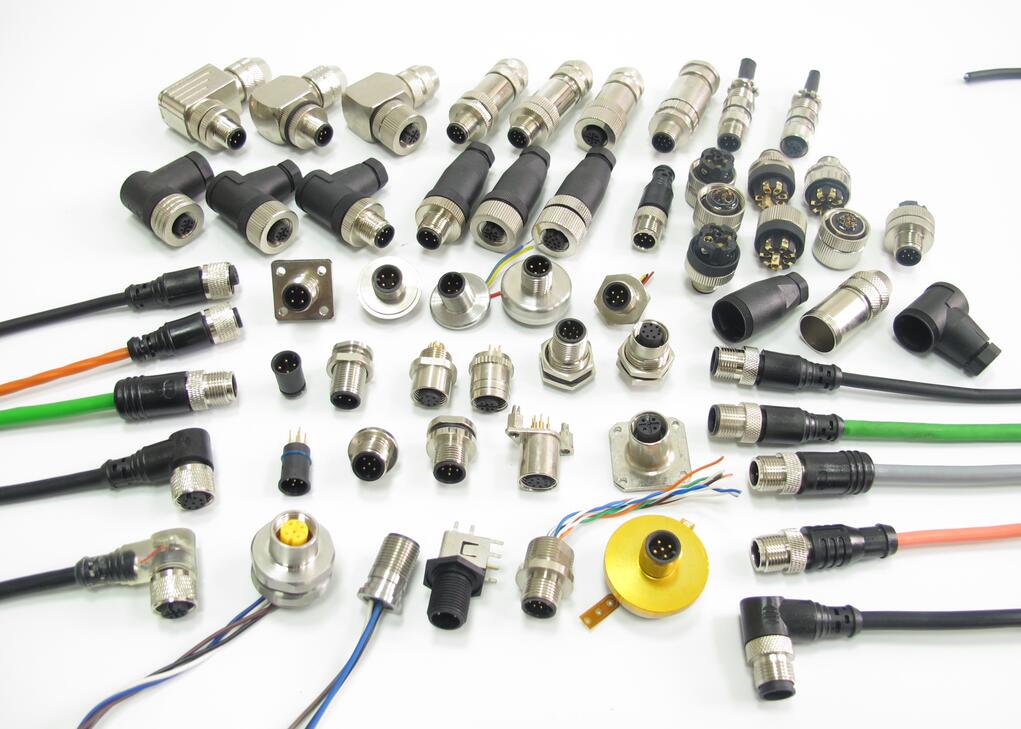

六、选型建议
建议一 传感器和执行器选A编码3到5芯。最常用编码，成本低，供应商多。
建议二 工业以太网百兆选D编码4芯。支持两对差分信号（发送和接收各一对），满足PROFINET和EtherCAT百兆速率。
建议三 工业以太网千兆选X编码8芯。支持四对差分信号，满足千兆以太网（1Gbps）。如果未来需要升级到千兆，直接选X编码。
建议4 IO-Link通信选B编码4到5芯。B编码是IO-Link标准推荐编码，避免和A编码传感器互插。
建议5 电源连接选S编码（AC）或T编码（DC）。高于60伏电压必须选S或T编码，不能用A编码（额定电压60伏不够）。
上海科迎法电气的M12连接器产品线覆盖A编码（3到8芯）、D编码（4芯以太网）、X编码（8芯千兆以太网）、B编码（5芯IO-Link）等主流编码类型。每种编码可选螺纹锁紧或推拉自锁。M12编码选型涉及设备接口兼容性，建议提供设备接口照片或编码标识，我们协助确认编码类型。
