包装机械是自动化程度最高的设备之一，一条包装线上有几十个传感器和执行器。传感器和执行器通过分线盒连接到控制器。包装车间的环境特殊（有粉尘、水汽、清洗剂），分线盒的防护等级和安装方式直接影响包装线运行可靠性。我们上海科迎法电气在为包装机械厂家配套分线盒时，需要根据车间环境选型。本文讲清楚分线盒在包装机械中的应用方案。
包装机械中分线盒的应用和防护等级选型
一、包装机械工况对分线盒的要求
要求一 防尘。包装车间有纸屑、粉尘、粉体物料（如面粉、奶粉、咖啡粉）。粉尘进入分线盒内部可能导致触点短路或接触不良。分线盒防护等级IP65以上（防尘级别IP6X完全防尘）。
要求二 防水。部分包装工序有水（如饮料灌装、食品蒸煮、设备清洗）。分线盒可能被水溅或水冲。防护等级IP67以上。如果需要高压清洗选IP69K。
要求三 耐化学清洗剂。食品包装车间定期用酸碱清洗剂和消毒剂清洗设备。分线盒壳体和密封圈在化学品反复接触后不能变色变脆。壳体选PBT加玻纤（耐化学性好），密封圈选FKM或EPDM（耐酸碱）。
要求四 紧凑尺寸。包装机械结构紧凑，分线盒安装空间有限。选M12分线盒（比M23分线盒体积小）。4口或8口分线盒安装宽度约60到120毫米，高度约40到60毫米。
要求五 抗振动。包装机械运行时有振动（包装速度高时振动频率10到50赫兹）。分线盒安装支架需要有弹性减震设计。连接器锁紧方式选推拉自锁（振动中不松动）。
要求六 快速维护。包装线停机一分钟损失几百到几千元。分线盒需要快速拆装维护。选推拉自锁连接器（3秒插拔），不选螺纹连接器（10秒以上插拔）。指示灯显示每个端口状态（正常绿灯，故障红灯），快速定位故障传感器。
二、不同包装机械的分线盒配置
机型一 灌装机。灌装机有液位传感器（检测瓶内液位）、接近开关（检测瓶子到位）、流量计（控制灌装量）、温度传感器（检测灌装温度）。传感器数量15到25个。配置：2到3个8口M12分线盒，4芯A编码，PNP型，IP67防护，推拉自锁端口。分线盒安装在灌装机机架侧面，远离液体飞溅区域。
机型二 封口机。封口机有温度传感器（检测封口温度）、压力传感器（检测封口压力）、位置传感器（检测封口位置）。传感器数量8到12个。配置：1到2个8口M12分线盒，4芯A编码，PNP型，IP65防护。封口机环境干燥无水，IP65足够。
机型三 贴标机。贴标机有光电传感器（检测标签位置和标签缺漏）、接近开关（检测瓶身到位）、色标传感器（检测标签颜色标记）。传感器数量10到15个。配置：2个8口M12分线盒，4芯A编码，PNP型，IP65防护。贴标机环境干燥无水但可能有标签纸屑粉尘，IP65防尘足够。
机型四 裹包机。裹包机有伺服电机编码器（控制裹包位置）、光电传感器（检测薄膜位置）、张力传感器（检测薄膜张力）。传感器数量8到12个。配置：1到2个8口M12分线盒，4芯A编码或D编码（以太网通信），IP65防护。裹包机环境干燥。
机型五 包装机清洗线。食品包装机每天用高压水枪和化学清洗剂清洗设备。分线盒防护等级必须IP69K。配置：IP69K分线盒，PBT加玻纤壳体，FKM密封圈，4芯A编码，IP69K防护，推拉自锁端口。壳体壁厚3毫米以上。8口IP69K分线盒选型时需要确认第三方测试报告。
三、防护等级选择决策
决策流程。第一步确认车间环境是否需要清洗。不需要清洗（封口机、贴标机、裹包机）选IP65。需要低压水冲洗选IP67。需要高压化学清洗（食品灌装机、制药包装机）选IP69K。
决策因素一 清洗方式。干布擦拭选IP65。低压水管冲洗选IP67。高压水枪冲洗选IP69K。
决策因素二 清洗剂类型。清水冲洗选IP67加FKM密封圈。酸碱清洗剂冲洗选IP69K加FKM密封圈。含有机溶剂的消毒剂选IP69K加FFKM密封圈（FKM可能被某些溶剂溶胀）。
决策因素三 清洗频率。每天清洗1次以上选IP69K。每周清洗1次选IP67。不定期清洗选IP65。
决策因素四 分线盒位置。分线盒在液体飞溅区域选IP67以上。在远离液体的电控柜内选IP65。在直接被高压水冲洗的区域选IP69K。
四、安装方案设计
方案一 分线盒安装在机架侧面。用法兰安装支架固定在机架侧面，端口朝下（电缆出口朝下防液体倒灌）。分线盒和机架之间加橡胶垫（减震）。安装高度约300到800毫米（操作员容易够到的高度）。
方案二 分线盒安装在电控柜内部。如果车间环境恶劣（高温高湿高压清洗），将分线盒安装在电控柜内部，传感器电缆通过防水密封穿墙件引入柜内连接分线盒。电控柜防护等级IP54以上。传感器电缆在柜外穿金属波纹管走线。
方案三 分线盒安装在拖链上。如果分线盒需要随运动部件移动（如灌装机的灌装头在往复运动），将分线盒安装在拖链上。选轻量化分线盒（铝合金壳体或PBT壳体）。拖链内主干电缆选高柔性PUR电缆。
方案四 分线盒端口预留。选8口分线盒实际用6到7个端口，留1到2个备用。后期增加传感器时不用加分线盒。备用端口用防护帽密封（IP67防护帽）。
五、常见问题和解决方案
问题一 分线盒进水。原因：密封圈老化、电缆外径不匹配、端口防护帽丢失。解决：更换密封圈、确认电缆外径、用防护帽密封未使用端口。预防：每年雨季前检查密封圈和防护帽。
问题二 分线盒指示灯不亮或异常。原因：分线盒供电异常、传感器故障、端口触点接触不良。解决：检查供电电压、更换故障传感器、清洁端口触点。推拉自锁端口插拔3到5次去除触点氧化层。
问题三 分线盒壳体变色变脆。原因：紫外线老化或化学清洗剂腐蚀（PA66壳体）。解决：更换为PBT加玻纤壳体（耐化学性好）或316L不锈钢壳体。食品包装机建议直接选不锈钢壳体。
问题四 传感器信号不稳定。原因：分线盒端口接触电阻增大、电缆在拖链中疲劳断裂、电磁干扰。解决：检查端口接触电阻（小于5毫欧）、更换拖链中断裂的电缆、信号线远离动力线（间距大于50毫米）。
这里补充，包装机械在出厂前需要做环境可靠性测试，包括高温、低温、振动和防水测试。太阳光模拟器在包装材料的紫外线老化测试中有应用，验证包装材料（如塑料薄膜、铝箔复合膜）在紫外线照射下的阻隔性能和机械强度变化。太阳光模拟器和分线盒虽然测试对象不同，但都是包装机械和包装材料质量验证的配套设备。
六、选型建议
建议一 食品和医药包装机选IP69K分线盒。不锈钢壳体，FKM密封圈，推拉自锁端口，8口4芯PNP型。成本约600到1000元每个，但可靠性高维护成本低。
建议二 日化和消费品包装机选IP67分线盒。PBT加玻纤壳体，FKM密封圈，推拉自锁端口，8口4芯PNP型。成本约400到600元每个。
建议三 封口机和贴标机选IP65分线盒。PA66黑色壳体，NBR密封圈，螺纹端口（环境干燥振动小可以用螺纹），8口4芯PNP型。成本约300到400元每个。
建议4 如果包装机用IO-Link传感器，选IO-Link分线盒。8口IO-Link型，4芯A编码，支持COM1到COM3三档速率。主干线4芯IO-Link通信线。成本约800到1200元每个，但减少电缆数量70百分比且支持在线诊断。

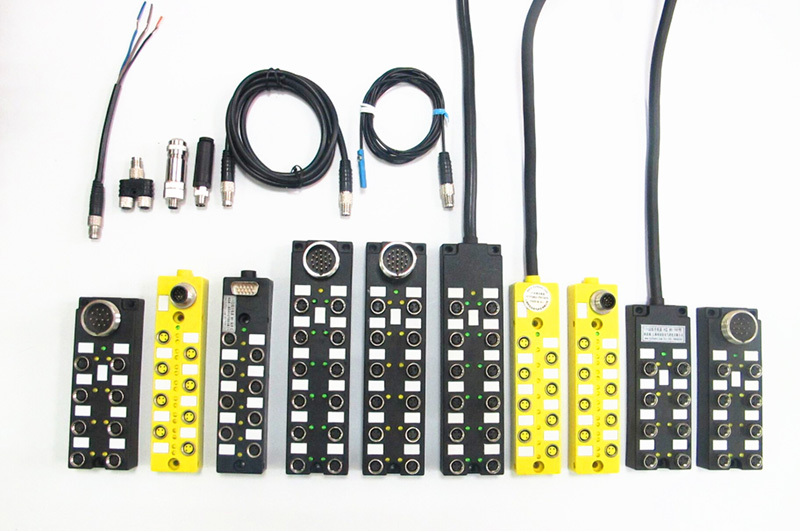

上海科迎法电气的M12分线盒提供4口和8口两种规格，IP65到IP69K全防护等级，壳体材质可选PA66、PBT加玻纤和316L不锈钢，密封圈可选NBR、FKM和EPDM。包装机械分线盒选型涉及车间环境和传感器配置，建议提供包装机类型和传感器清单，我们协助选型和布线方案设计。
