在工业自动化现场，传感器和执行器遍布设备的各个角落。把每个传感器的信号单独拉回控制柜，线缆数量会非常惊人，走线混乱、排查困难、故障点多。集线器M12分线盒正是为解决这个问题而设计的设备——它通过标准化的M12接口，将多个现场设备的信号汇聚到一根主干电缆，大幅简化了现场布线。
集线器分线盒的定义

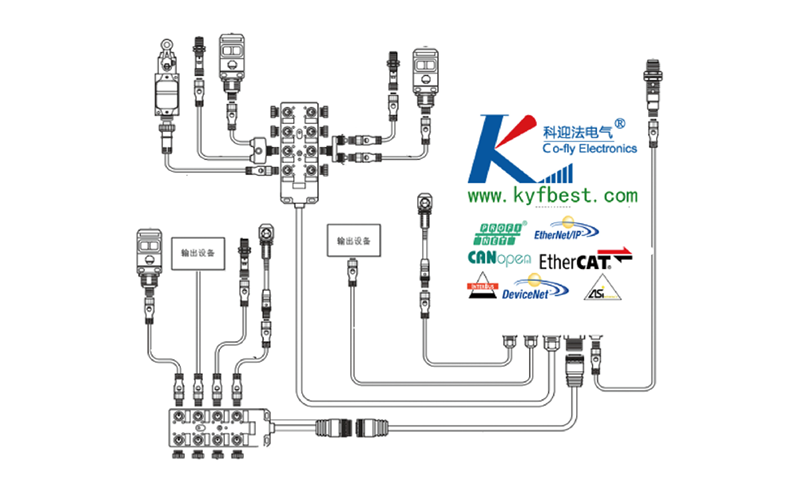

集线器M12分线盒，也叫I/O集线器、传感器分线盒，是一种将多个传感器或执行器的信号集中后通过单根电缆传输的现场级设备。它的一端通过总线电缆连接上层PLC或总线耦合器，另一端提供多个（常见4口、6口、8口、12口、16口）M12接口，用于就近连接现场的传感器或执行器。
它的核心作用是将传统的“星型发散”布线转变为“总线型汇聚”，大量减少线缆用量和施工时间。
分类与功能
按信号处理方式，集线器M12分线盒主要分为两类：
被动式分线盒内部无电子元件，仅将各端口信号与总线电缆的对应芯线并联。结构简单、成本低、无需额外供电，适用于纯开关量信号的简单汇聚场景。大多数现场使用的就是这种，一根总线进，多个M12口出，信号线直接并联。
主动式智能分线盒内部集成总线接口芯片和微处理器，作为总线上的一个从站节点与PLC进行数据交换。支持PROFINET、DeviceNet、CANopen等主流现场总线协议，可提供端口级诊断功能（如短路、过载、断线报警），便于远程故障定位。
核心技术参数

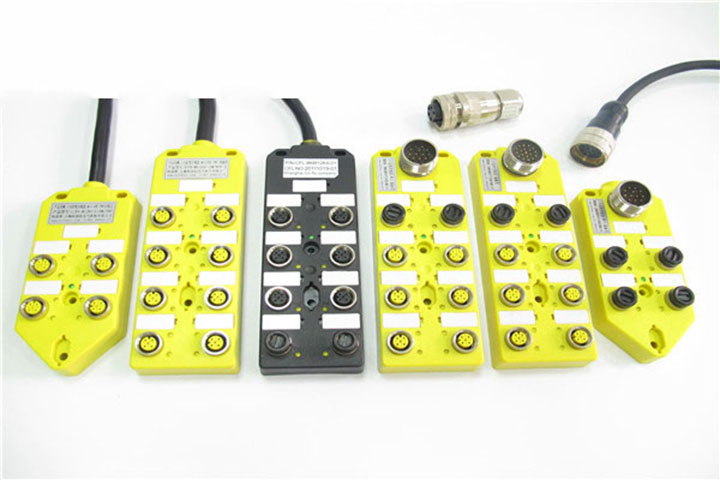

端口数量有4口、6口、8口、12口、16口可选，根据现场设备密度选择。
接口规格方面，M12 A编码用于传感器/执行器信号，D编码用于百兆以太网，X编码用于千兆以太网。上行与下行接口编码可不同，满足混合布线需求。

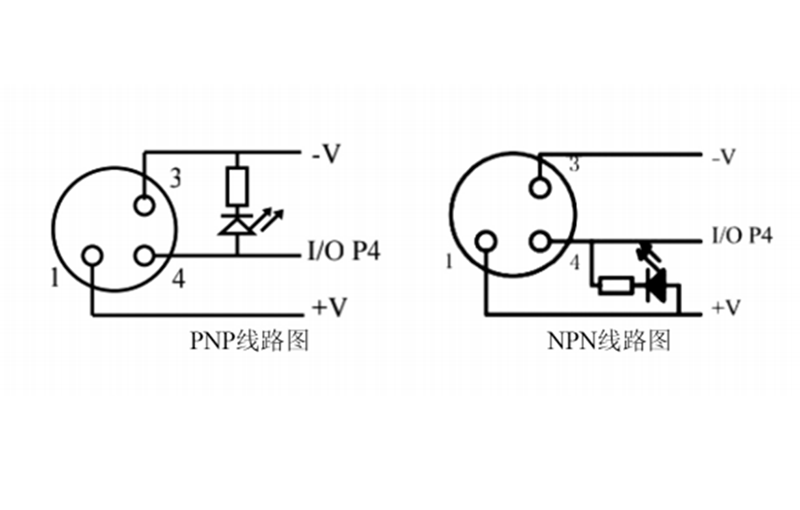

信号类型有PNP型和NPN型可选。PNP是欧系和国产主流设备的标准，NPN多见于日系老设备。部分智能型分线盒支持PNP-NPN状态可调节，通过拨码开关切换信号类型，实现同一个分线盒上可同时接PNP和NPN型传感器。
防护等级方面，IP67防尘短时浸水适合普通车间，IP69K耐高压高温水冲洗用于食品、制药等需频繁化学清洗的环境。
供电方式上，被动式分线盒无源工作无需额外供电，主动式智能分线盒需独立24V DC供电，可为连接的传感器提供保护电源。
LED状态指示方面，每个端口配有独立LED指示灯，正常工作触发时显示绿色，未连接传感器或断线时显示红色闪烁，端口短路时显示红色常亮，且其他支路不受影响，故障排除后自动恢复。
选型要点
选集线器M12分线盒，先确认现场传感器数量，选择端口数略大的规格，建议预留1-2个备用口。
再确认信号类型，看PLC输入模块是PNP还是NPN，拿不准就选PNP/NPN通用型或可调节型。
然后确认出线方式，直接出线式防水可靠适合固定安装，插座式灵活适合需要改线的场合。
最后确认防护等级，IP67覆盖大多数场景，高压水冲洗环境选IP68或IP69K。
应用场景
集线器M12分线盒广泛应用于汽车制造、机器人系统、物流输送、包装设备、工程机械、新能源等领域。特别适合传感器数量多、分布散、需要集中布线的自动化现场。
上海科迎法电气提供4口、6口、8口、12口、16口等多种规格的集线器M12分线盒产品，支持PNP/NPN可选、直接出线式或插座式任选，IP67防护等级，可完全替代进口同类产品。
