M12全金属分线盒8位直接出线式

全金属壳体的定位

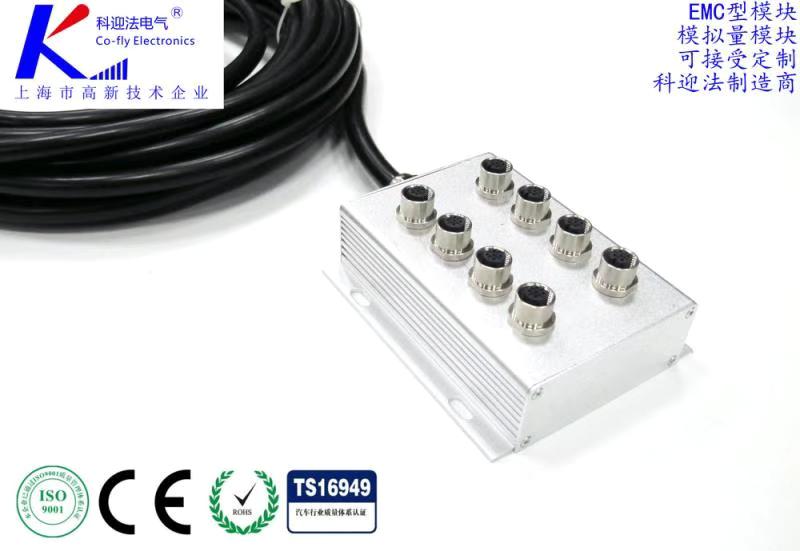

M12全金属分线盒是上海科迎法电气科技有限公司自行设计、研发、生产的I/O信号集中分配设备，壳体采用高强度金属材料，可选铜合金或不锈钢。与塑料外壳分线盒相比，它在机械强度、电磁屏蔽、散热和耐腐蚀方面有明确优势，适用于焊装飞溅、重载冲击、强电磁干扰和腐蚀性介质等对壳体要求更高的场合。

金属与塑料的差异

塑料壳体绝缘、轻、成本低，但在持续振动、异物撞击和高温辐射下容易开裂或变形，一旦壳体出现裂纹，水分和粉尘就会沿裂缝进入。金属壳体抗冲击、抗挤压，受外力后多为凹陷而不破裂，防护结构仍能保持完整。厂内对比测试中，金属分线盒在同等冲击条件下的使用寿命为塑料产品的数倍，具体倍数随工况与安装方式变化。

适用工况边界

金属壳体并非所有场合都合适：在需要轻量化、成本敏感、且现场无机械冲击的普通装配工位，塑料分线盒已经足够；金属壳体的价值集中体现在焊装、铸造、矿山、化工、电镀、户外等环境。选型时应先判断是否存在冲击、腐蚀、强干扰或高温这四类因素，再决定壳体材质，避免为用不到的性能付费。

结构组成与信号路径

产品一端为8个M12内螺纹插座，用于连接现场传感器和执行器；另一端为直接引出的总线电缆，用于连接PLC或总线耦合器。采用一进多出的结构，把同一区域的分散信号集中到一根主干电缆上，柜内不再需要为每个检测点单独布线。

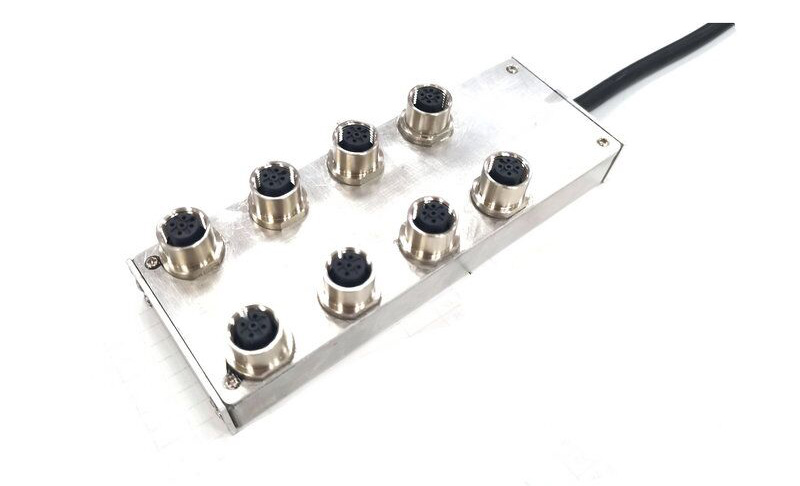

8位M12母座布局

8个M12母座按位序排列在壳体正面，每位有独立的针脚组与密封圈槽，插头旋入后由螺纹锁紧。母座布局考虑了插头旋拧所需的手部空间，相邻端口间距足够，带弯头插头并排安装时不会相互干涉。位号通常印在壳体表面，方便按图核对；不锈钢壳体采用激光打标，铜合金壳体采用刻字或丝印，长期使用不易磨掉。

一进多出总线路径

总线电缆进入壳体后，电源正、电源负与信号线在内部线路板上分区汇流，再按位序分配到各端口。PNP与NPN的公共端在板上以不同走线实现，单通道每口一路信号，双通道每口两路信号。线路板与金属壳体之间做绝缘处理，避免壳体成为导体回路的一部分；出线口用密封件与电缆护套压紧，形成连续的防护边界。

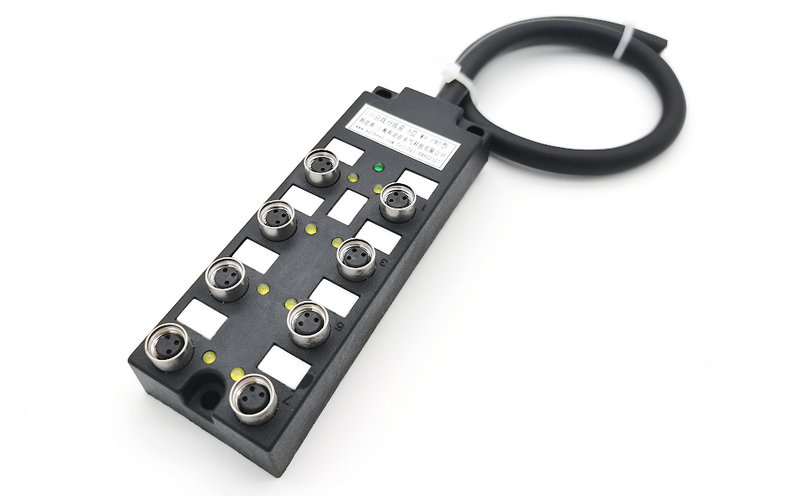

每路独立指示灯

每个输出端口配有独立LED，端口有信号时对应灯点亮，电源状态另有指示。调试时逐点触发传感器，观察灯位与PLC输入点是否一一对应，可以在不启动设备的情况下完成接线核对。灯位布置在壳体可观察面，透明或带观察窗的结构更便于巡检；金属壳体开窗处同样做密封处理，不因观察孔降低防护性能。

关键参数与规格

下表为该型号的标准配置参数，位数、壳体材质与防护等级可按项目调整，调整后的指标以订货确认书为准。

参数使用上有两点需要注意：总额定电流是整盒各口同时工作时的上限，单口峰值不能简单按口数相乘；宽温型与IP68/IP69K属于可选配置，需要单独确认交货状态。表中未列出的振动、冲击与盐雾项目，可按项目要求提供相应的检测报告或试验安排。

金属壳体材料与工艺

铜合金壳体

铜合金壳体兼顾强度与导热，表面经抗氧化处理，可耐受工业大气、油污和轻度化学品，是焊装线、重型机械的常用配置。机加工后壳体尺寸稳定，端口平面的平整度直接影响密封圈压紧效果，因此加工后要检查端面有无毛刺与划伤。铜合金相对不锈钢更易加工出复杂的端口布局，成本也更可控。

不锈钢304与316L

不锈钢304适合一般的户外、潮湿和食品医药清洗环境，316L因含钼，对氯离子和强酸碱的抵抗能力更强，常用于化工厂、电镀线、海边设备。不锈钢壳体焊接与打磨后需做钝化处理，恢复表面钝化膜，避免焊缝成为腐蚀起点。两种材质都可按项目选用，交货时随附材质说明。

表面处理与装配

铜合金壳体表面做抗氧化处理，保持金属本色，常规颜色为银色，也可按项目定制其他颜色。装配时先固定内部线路板与端子，再安装插座与密封圈，最后完成出线口压紧；每一步都检查密封圈是否到位、有无扭曲。装配完成后逐台做通断与绝缘测试，金属壳体还要确认内部线路与壳体的绝缘间距。

电磁屏蔽与接地

屏蔽壳体作用

金属壳体本身构成一个屏蔽层，外部干扰源产生的电磁场在壳体表面形成电流，经接地线导入大地，减少对内部信号线的耦合。变频器、高频焊机、大功率电机附近，模拟量传感器和高速数字信号最容易受干扰，表现为数值跳动、计数多计或误触发。金属壳体配合屏蔽电缆使用，效果比单纯塑料壳体更稳定。

EMC密封装置

产品配备EMC密封装置，在保持防护等级的同时兼顾屏蔽连续性与密封性，适用于焊接设备区域等强电磁干扰环境。屏蔽层与壳体之间的连接要低阻抗，避免出现天线效应；若使用带屏蔽的总线电缆，屏蔽层应在盒体侧可靠压接，不能仅靠缠绕接触。

接地连续性

金属壳体可方便地连接保护接地，实现等电位连接，防止静电积累。安装后应测量壳体接地端子与设备接地排之间的连续性，确认没有因涂层、密封垫或紧固不良造成的断路。屏蔽接地按现场规范选择单端或双端，接地线尽量短、粗，避免与动力电缆并行敷设形成新的耦合路径。

散热与温升

导热路径与温升

分线盒内部端子与线路板在工作时会产生热量，多路电磁阀同时动作时尤为明显。塑料导热系数低，约为0.2-0.3 W/m·K，热量容易在盒内积聚；铜合金导热系数约400 W/m·K，铸铝约100-200 W/m·K，能较快把内部热量传导到壳体表面散发。壳体外表面面积、安装方式与周围气流决定最终温升，贴墙安装时应留出散热间隙。

防护与耐腐蚀

IP67与IP69K

标准配置防护等级为IP67，可防尘并在规定条件下短时浸水不进水；IP68与IP69K为可选配置，前者适合可能长期浸水的场合，后者适合高压高温冲洗的食品、医药与车辆清洗工位。提高防护等级不仅依靠壳体，还需要插头、密封圈与出线口同步匹配，选型时应把整套连接方案一起确认。

盐雾与化学品

铜合金表面抗氧化处理可应对一般工业大气与油污；不锈钢304适合潮湿和清洗环境，316L对盐雾、氯离子和酸碱的耐受更好，适合海边、化工厂与电镀线。长期接触特定化学品时，应提供介质名称与浓度，由厂家评估密封圈材质与壳体材质的匹配性，不能仅凭不锈钢牌号判断。

宽温运行

常规型号工作温度为-25℃～+85℃，宽温型可扩展到-40℃～+100℃。温度上限主要受密封圈与电缆护套限制，下限则与材料脆化有关；在高温辐射源附近安装时，应加装隔热板或把盒体移出热辐射区，不要仅依赖宽温型号硬撑。

安装与接线

面板固定

盒体通过安装孔固定在设备面板或机架上，金属壳体自重较大，安装面必须有足够刚性，薄板需加垫板或加强筋。紧固螺钉按对角顺序拧紧，力度均匀，避免壳体变形影响端口平面度。安装在设备外侧时，应让插座朝下或侧向，减少积水与粉尘堆积；线缆从出线口引出后就近固定，不让重量挂在盒体上。

总线电缆接入

直出式产品的总线电缆已在出厂时接好，现场按芯线定义接入PLC或电源即可，剥线长度按端子要求控制，芯线不得有散丝。插座式产品需配M12总线插头，插头有直头与弯头、预制带电缆与现场接线等形式，旋紧后轻拉确认锁紧。无论哪种形式，接线前都应确认电源已断开，并用万用表核对正负与公共端。

屏蔽层处理

带屏蔽电缆进入盒体或插头时，屏蔽层要按说明书要求压接在金属壳体或屏蔽夹上，裸露长度尽量短，避免与信号芯线长距离并行。屏蔽层不得作为信号回路使用，也不应与电源负极随意短接。接地完成后测量屏蔽层与壳体之间的电阻，确认连接可靠，再通电调试。

选型与配套

位数与出线

8位为标准配置，适合一个工位或一段输送线的信号集中；4位适合点位较少、安装空间受限的场合；12位适合点位密集、希望减少盒体数量的产线。直接出线式适合固定安装，总线电缆长度按2米、5米、10米标准档或实际走线定制；需要后期拆装总线的，可选插座式。

插头形式

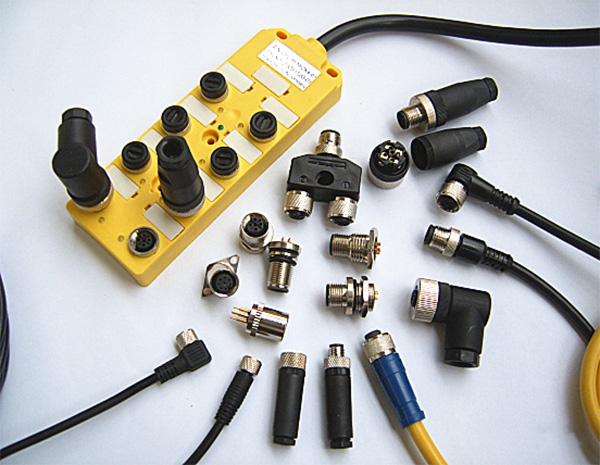

配套插头包括直头与弯头自接头、预制带电缆插头、现场自己接线式插头。直头适合走线空间充足的场合，弯头适合盒体贴近设备边角、电缆需要贴面引出的位置；预制带电缆插头省去现场压接，长度可按需选择，现场接线式则便于按实际距离裁剪。插头外壳与锁紧套的材质应与使用环境匹配。

电缆材质

电缆可选PVC或PUR，前者为经济型，适合室内固定安装；后者耐油、耐磨、耐低温，适合机床、焊装与户外环境。电缆颜色有黑色、黄色等，可按现场管理习惯选择。长度、材质与颜色在订货时一次确认，避免现场因长度不符而盘绕或接续，接续点往往是进水与断芯的高发位置。

典型工况与认证

焊装与重载

汽车焊装与总装线存在焊接飞溅、油污和持续振动，金属壳体可抵抗外力损伤，避免壳体破裂进水。重型机械、矿山设备的高振动与机械冲击场合，金属壳体的抗破坏能力明显优于塑料；钢铁、铸造车间的高温与粉尘环境，金属壳体的散热与屏蔽同样更合适。

化工与电镀

化工厂、电镀线、制药与食品清洗工位存在腐蚀性介质和冲洗水，选用不锈钢304或316L壳体可抵抗化学侵蚀，配合IP69K防护可用于高压冲洗区域。户外及恶劣天气环境中，金属外壳抗紫外线、抗老化，寿命长于塑料；轨道交通与车载设备则看重其振动与宽温适应性。

资质与交付

上海科迎法通过TS16949汽车行业质量体系认证及ISO9001:2015质量体系认证，产品符合ROHS环保指令要求，通过CE/LVD、CE/EMC与IP67第三方认证。金属壳体、位数、出线长度、电缆材质与颜色均可按项目定制，非标产品在评审结构与工艺后安排生产；常规配置备有库存，可缩短现场等待时间。
