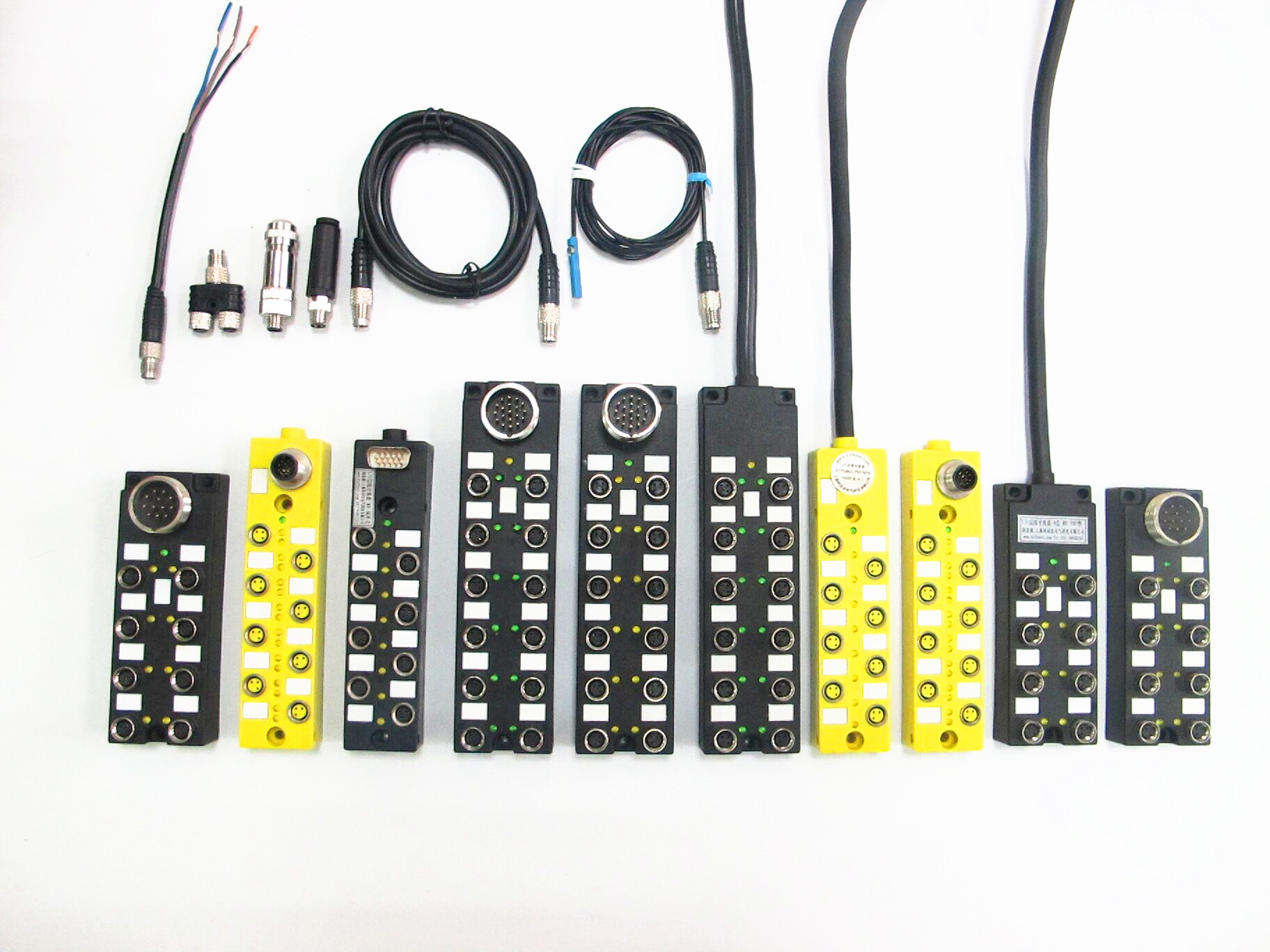

M系列防水分线盒

产品定位与替代价值

M系列防水分线盒是上海科迎法电气科技有限公司自行设计、研发、生产的I/O信号集中分配设备。整机以黑色壳体、直接出线为基本形态，把主电缆中的电源与信号分流到8个M8或M12端口，现场传感器、执行器就近接入，回柜只需一根主干线缆。对于工位密集、改造频繁的自动化设备，这种结构能明显压缩配线工作量。

与插座式分线盒相比，M系列把总线电缆与壳体做成一体，盒内没有额外的总线插接点，密封路径更短，安装后不需要定期检查总线插头是否松动。代价是电缆长度在出厂时确定，因此订货前要把设备到控制柜的实际走线距离量准，并为桥架转弯、设备移动预留余量。

直接出线的一体结构

电缆从壳体内部直接引出，护套与壳体结合部位做包覆处理，避免水汽沿护套与壳体之间的缝隙进入。盒内线路板在装配完成后灌封，电缆芯线与焊盘的连接点被封装在胶体内部，既能防潮，也能承受一定的拉拽。现场不需要打开盒体接线，减少了因开盖装配造成的密封失效。

进口替代与性价比

该系列按国内工业现场的常用接口与电气要求设计，接口螺纹、针脚定义与主流进口产品保持一致，可直接替换使用。相比进口件，供货周期更短，非标长度与颜色的响应更快，批量采购成本更低；对于备件种类多、库存压力大的设备厂，这种替代能减少停机等待。

端口配置与信号分配

端口与位数组合

标准配置为8位，每个端口独立引出信号与电源，可同时连接多只传感器或执行器；4位与12位为可选规格，4位适合小型工位，12位适合一条较长输送线的分段汇集。端口越多，主干电缆芯数越多，选型时要同步确认电缆规格、柜内端子数量以及桥架容量，避免主干过粗导致施工困难。

单双通道与公共端

内部线路分PNP型与NPN型两种公共端，又分单通道与双通道两种规格。单通道每口一路信号，适合普通接近开关、光电开关；双通道每口两路信号，适合需要区分两个动作位置的场合。公共端类型必须与PLC输入模块一致，PNP与NPN接错不会损坏设备，但逻辑会相反，表现为该通不通、该断不断。

关键电气参数

下表以M12 8位型号为例，列出该系列常温型产品的典型指标。不同位数、不同电缆材质的产品在电流分配与长度上会有差异，具体以订货型号对应的出厂参数为准。

表中额定电压覆盖DC 10～30V与60V两种供电体系，选型时按现场电源确认；额定电流按4A/口给出，多口同时满载时应核算主干总电流与电缆截面积，避免长期满负荷导致温升偏高。接触电阻与绝缘阻抗是判断连接质量的基础指标，插头多次插拔后若接触电阻明显上升，应更换插头而不是继续使用。

壳体材料与密封结构

阻燃工程塑料壳体

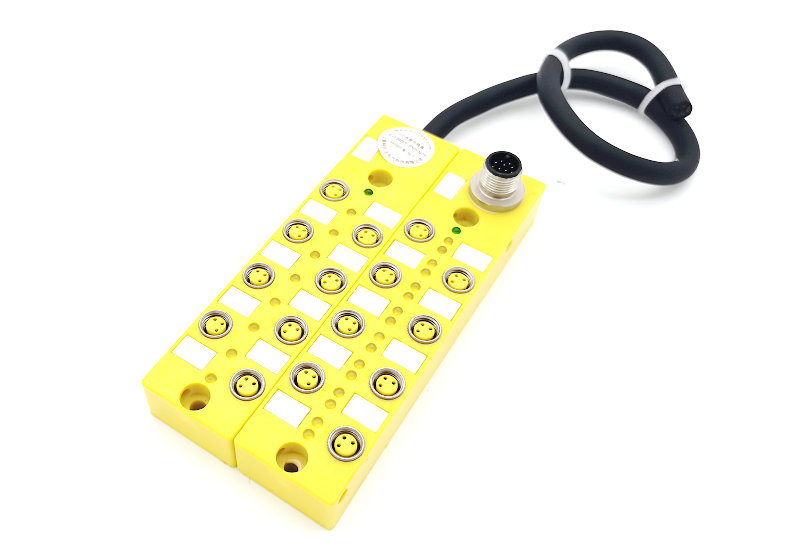

壳体采用高强度阻燃工程塑料，黑色外壳耐脏，适合汽车焊装、机加工、物流输送等常见工业环境。材料在注塑前经过干燥处理，避免成品内部出现气泡；壳体壁厚与加强筋按抗挤压要求布置，安装螺钉紧固时不易变形。外壳颜色除黑色外，黄色、灰色、透明等也可选，透明款便于观察内部指示灯。

环氧灌封与螺纹锁紧

盒体内部采用环氧树脂灌封，胶体填充线路板与端子之间的空隙，固化后形成防潮层，同时把芯线固定，降低振动导致的位移。M8、M12插座为金属螺纹锁紧结构，插头旋入后由螺纹副压紧密封圈，防振防松；接触件为铜合金镀金，螺母为铜镀镍，密封圈材质为FPM/FKM，兼顾耐油与耐温。

电缆与出线工艺

一体注塑出线工艺

出线口在注塑时与电缆护套形成整体包覆，而不是后期用胶塞封堵，因此护套与壳体之间没有可渗水的缝隙。电缆在盒内留有一定长度的过渡段，避免外力直接作用在焊点上；出线方向按安装需要确定，可做侧出或端出，具体以模具与订单要求为准。

PVC与PUR护套

电缆护套可选PVC或PUR。PVC为经济型，适合室内固定安装、油污较少的场合；PUR耐矿物油、耐磨、耐低温，适合机床、汽车产线等有油污和移动的工位。护套颜色有黑色、黄色等，黄色在深色设备上辨识度更高，也便于巡检时快速找到分支线。

防护与环境适应

IP67密封路径

壳体防护等级为IP67，可防尘并在规定条件下短时浸水不进水。密封由插座端面密封圈、壳体分型面与出线口包覆三处共同承担，任何一处失效都会让防护等级下降。安装时插头必须旋紧，未使用端口应加装防护盖，清洗设备时避免高压水柱正对插座端面。

温度油污与振动

产品工作温度范围为-25℃～+85℃，覆盖大多数室内工业环境；超出该范围的高温炉旁、冷冻库等场合，应说明实际温度由厂家评估。油污主要影响插头护套与插座配合面，PUR护套加旋紧插头可缓解；振动环境中，盒体应固定在刚性机架上，避免安装在悬臂或薄板上。

安装与调试

固定与走线

盒体通过安装孔固定在设备机架或立柱上，安装面应平整，紧固力矩均匀，避免单边压紧造成壳体翘曲。分支电缆从插座引出后应留出弯曲余量，不许在出线口处折成死角；主干电缆沿桥架敷设时与动力电缆分开，减少干扰耦合。多盒串联安装时，按工位顺序编号，便于后期查线。

上电核对与故障定位

上电前核对电源正负与公共端类型，确认无短路后送电。逐个触发传感器，观察端口LED与PLC输入点是否对应；若某口无反应，先换插头再换传感器，逐步缩小范围。确认完成后在电缆两端做位号标识，并把备用端口记录下来，方便后续扩展。

型号与选型对照

端口数选择

4位适合单机、单工位；8位为通用配置，适合机器人工作站、包装机、输送线分段；12位适合一条线上多点集中、回柜距离较远的场合。选型时按实际使用点数加备用点计算，不要仅按当前设备数量下单，避免后期增加传感器时整盒更换。

颜色与电缆选择

壳体颜色按现场管理习惯选择，黑色耐脏、黄色醒目、灰色适合洁净环境、透明便于观察灯位。电缆材质按是否有油污、是否移动选择PVC或PUR，长度按2米、5米、10米标准档或实际走线定制。需要与既有进口设备混用时，提供原型号与针脚定义，由厂家核对接口兼容性。

典型应用与客户工况

汽车制造

汽车焊装、总装线上的夹具、气缸、到位检测点分布密集，M系列分线盒把同一工位的信号集中后回柜，减少线束数量。焊装区域有飞溅和粉尘，盒体应避开飞溅直射，分支插头旋紧并定期检查护套有无割伤。该系列在汽车行业已有批量应用，典型客户包括北汽福田、东风佛亚等。

机器人与物流

机器人工作站末端工具、物流输送线的光电与扫码设备，适合用8位分线盒就近汇集。输送线较长时可按段设置分线盒，每段一根主干，故障时只影响该段。包装设备动作频繁，分支电缆应选耐弯折护套，并在运动部件附近留出足够的弯曲半径。

工程机械与专机

工程机械、专用设备常在户外或粉尘环境使用，黑色壳体耐脏，直出式结构减少了插接点，降低因振动松脱造成的停机。对需要频繁拆装总线的设备，可改用同系列的插座式产品；两种形式共用相同的端口定义与附件，替换时不必改动柜内接线。

常见问题与定制服务

常见故障

端口无输出时，先看LED：灯不亮查传感器与分支插头，灯亮但PLC无信号查主干芯线与端子；整盒无指示查电源与公共端。插头进水多因未旋紧或密封圈缺失，处理后应更换密封圈并确认锁紧，不要仅擦干继续使用。电缆被拉断多发生在出线口，安装时应固定电缆，避免外力直接传到盒内焊点。

定制项目

端口数量、信号类型、通道类型、出线长度、壳体颜色、电缆材质均可按项目定制，也可配套Y形、T形转接器供货。定制需要提供使用环境、接线定义与预计数量，厂家据此确认模具、线材与工艺，再给出交期。对特殊颜色或标识，建议先做样品确认。
