在PLC控制系统的工程实践中，线缆管理是一个容易被低估但实际影响很大的问题。一个典型的自动化产线，传感器、电磁阀、指示灯等现场设备加起来往往超过160个。按照传统做法，每个设备单独拉一根电缆回PLC控制柜，意味着160多根独立线缆要穿过桥架、进入线槽、接入端子排。桥架空间不够、线槽盖板盖不上、控制柜内拥挤不堪、故障排查如同大海捞针。
M12分线盒的出现，从根本上改变了这种状况。它将分散在现场各处的传感器信号就近集中，通过一根主干电缆传回PLC控制柜，将线缆数量从160根减少到16根左右，减少幅度超过90%。
PLC控制系统的信号类型与分线盒选型
PLC控制系统常见的现场信号分为三类，对应不同类型的分线盒：
数字量输入信号：接近开关、光电传感器、限位开关等输出的是24V开关量信号。这类信号用数字量输入型M12分线盒即可。每路带LED状态指示灯，传感器触发时灯亮，现场排查一目了然。支持PNP或NPN型传感器，部分型号可通过拨码开关切换信号类型。
模拟量输入信号：压力传感器、温度传感器、流量计等输出的是4-20mA电流信号或0-10V电压信号。模拟信号对干扰敏感，需要用模拟量输入型M12分线盒，内部带屏蔽设计，每路独立信号隔离，传输精度可达±0.1%。
总线型信号：PROFINET、DeviceNet、CANopen等现场总线协议，需要用总线型M12分线盒，接口为M12 B编码，支持网络拓扑扩展和远程诊断。
分线盒在PLC控制柜中的连接方式

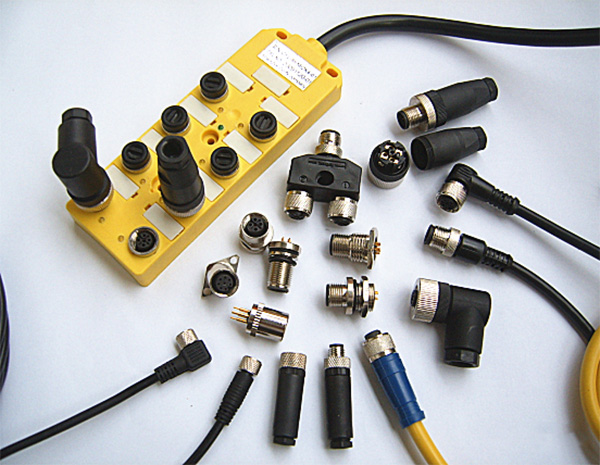

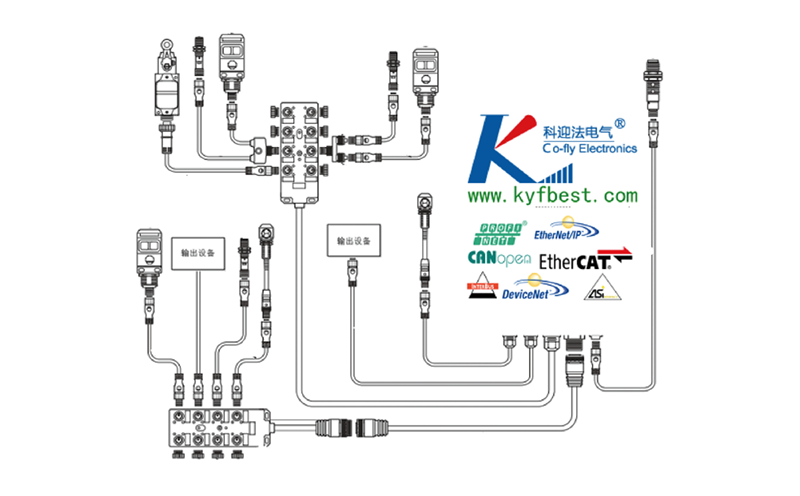

分线盒的一端是多个M12输出接口（4口、6口、8口、12口），用来连接现场的传感器或执行器；另一端是总线电缆，直接接入PLC控制柜中的输入或输出模块。
从线缆结构上看，分线盒与控制柜之间的主干电缆包含了所有分支芯线的总和。但实际布线时，主干电缆数量远少于分散的支线电缆，大幅降低了桥架占用和柜内接线的工作量。
核心参数（PLC适配版）
数字量型分线盒：分线路数4/8/16路，额定电压24V DC，单路额定电流2A，信号类型为开关量，防护等级IP67，接口M12 A-coded，每路独立LED指示，带短路保护，工作温度-25℃~85℃。
模拟量型分线盒：分线路数4/8路，额定电压24V DC，信号类型4-20mA/0-10V，防护等级IP67，接口M12 A-coded，内部屏蔽设计，信号隔离，传输精度±0.1%。
总线型分线盒：分线路数4/8路，额定电压24V DC，信号类型数字总线，防护等级IP67，接口M12 B-coded，支持PROFINET/DeviceNet/CANopen协议，内部终端电阻可配置。
选型与布线建议
在PLC控制系统中选用M12分线盒，建议按以下顺序确认：
先确认信号类型是数字量、模拟量还是总线信号，选择对应的分线盒类型。再数每个分线盒覆盖区域内的设备数量，选4口、6口、8口或12口，建议预留1-2个备用端口。然后确认PLC输入模块的信号类型是PNP还是NPN，拿不准可选用带拨码开关切换的型号。最后确认主干电缆长度，出线方式选直接出线式（防水可靠）或插座式（灵活配线），防护等级IP67覆盖大多数工业场景。

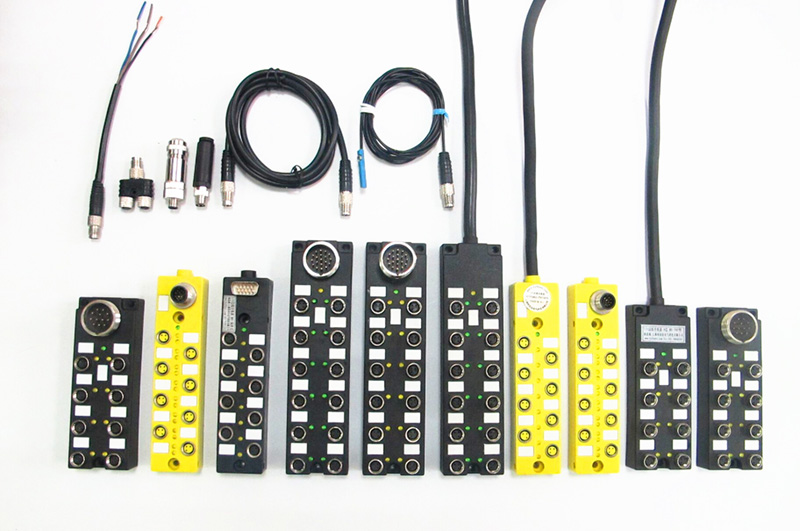

上海科迎法提供PLC控制柜配套的M12分线盒系列产品，覆盖数字量型、模拟量型、总线型三种信号类型，支持4/8/12/16口多规格选择，可替代进口同类产品。
