M12连接器的单芯额定电流是4A，M8连接器只有2A。当产线上需要传输大电流电源——比如驱动器供电、加热器供电、电磁阀集中供电——M12和M8的电流承载能力就不够了。这时候需要用到7/8连接器。7/8连接器采用7/8英寸-16UNF美制螺纹，单芯额定电流高达13A，是工业连接器中专门用于大电流电源传输的规格。但7/8连接器在选型时容易被忽略一个关键参数——防爆认证。我们上海科迎法生产7/8连接器多年，把选型要点和型号命名规则讲清楚。
7/8连接器选型指南和型号解读

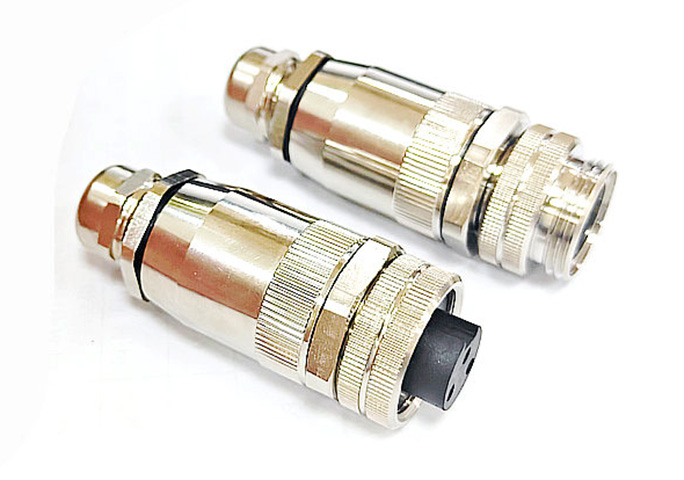

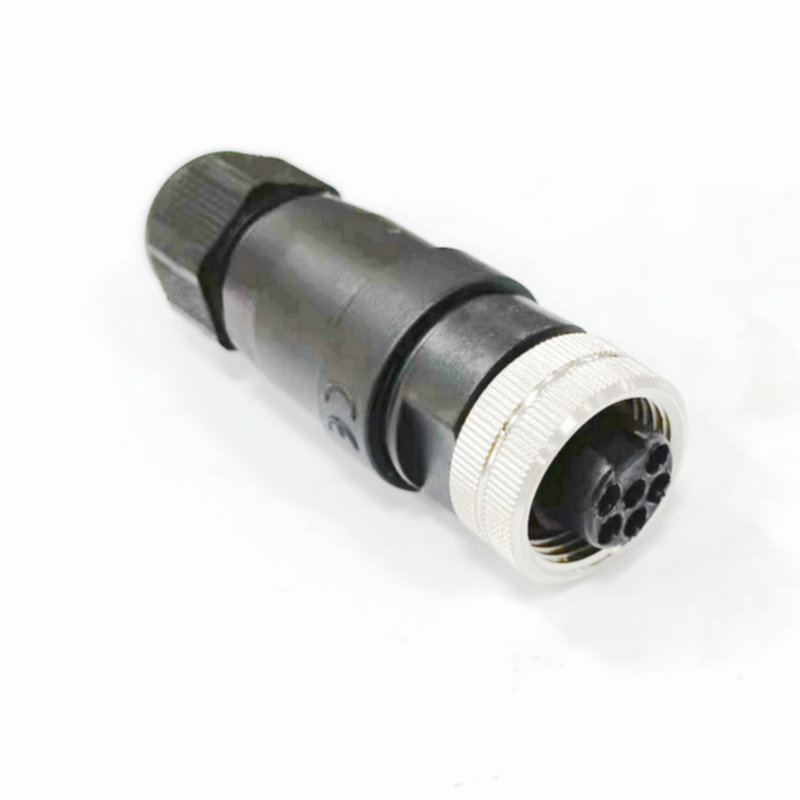

7/8连接器产品展示
7/8连接器是什么？和M12有什么区别
7/8连接器的"7/8"指的是螺纹规格：7/8英寸-16UNF（Unified National Fine，美制细牙螺纹）。螺纹外径约22.2mm，比M12（12mm）大了将近一倍。
7/8和M12的核心区别
| 特性 | M12 连接器 | 7/8 连接器 |
|---|---|---|
| 螺纹规格 | M12×1（公制） | 7/8"-16UNF（美制） |
| 螺纹外径 | 12mm | 22.2mm |
| 单芯额定电流 | 4A | 13A |
| 芯数范围 | 3~17 芯 | 3~8 芯 |
| 额定电压 | 250V | 600V |
| 防护等级 | IP67 | IP67 |
| 主要用途 | 信号传输 + 小功率电源 | 大电流电源传输 |
| 体积 | 小 | 大（约为 M12 的 2 倍） |
7/8连接器的设计初衷就是为了大电流电源传输——更大的触点截面积、更粗的线缆、更高的额定电压。在需要传输10A以上电流的工业场景中，7/8连接器是M12的理想升级选项。
7/8连接器的应用场景
场景一：伺服驱动器供电
伺服驱动器的功率从几百瓦到几千瓦不等，供电电流通常10~30A。单路供电用7/8连接器3芯（L/N/PE），双路供电用7/8连接器4芯。7/8连接器的13A额定电流满足大部分中小功率伺服驱动器的供电需求。
场景二：电磁阀岛集中供电
气动产线上的电磁阀岛通常由多个电磁阀组成，每个电磁阀的保持电流约0.5~1A，8个电磁阀同时工作时总电流4~8A。用7/8连接器4芯集中供电，1路电源+3路控制信号，或者2路电源+2路控制信号。
场景三：加热器供电
工业加热器（如注塑机料筒加热器、挤出机加热器）的功率通常1~5kW，220V供电时电流5~23A。7/8连接器3芯（火线/零线/地线）可以满足大部分加热器的供电需求。7/8连接器的600V额定电压也适合380V三相供电场景。
场景四：防爆环境电源传输
7/8连接器有防爆型号，适合化工、石油、天然气等危险区域的电源传输。防爆7/8连接器通过增安型"e"防爆设计，可以在1区、2区危险环境中安全使用。
科迎法7/8连接器型号命名规则
我们上海科迎法的7/8连接器采用以下型号命名规则：
KYF7/8[芯数]ZT－NC(电缆直径)
型号解读：
- KYF — 科迎法品牌代号
- 7/8 — 7/8英寸系列（7/8"-16UNF螺纹）
- [芯数] — 3/4/5/8芯
- ZT — 针式直头
- NC — 标准配置
- (电缆直径) — (6-8)表示适配电缆外径6~8mm
型号实例
实例1：KYF7/8-3ZT-NC(6-8)
→ 7/8英寸系列、3芯、针式直头、标准配置、适配电缆外径6~8mm
实例2：KYF7/8-4ZT-NC(6-8)
→ 7/8英寸系列、4芯、针式直头、标准配置、适配电缆外径6~8mm
防爆系列型号
防爆型号格式：KYF7/8K[芯数]ZT-NC(6-8)
防爆7/8连接器的特点：
- 防爆标志：Exe IIC Gb
- 防爆证书编号：ZJEx26.0535X
- 适用区域：1区、2区危险环境
- 壳体材质：厚重金属壁设计，天然具有较好的耐腐蚀性
芯数选择指南
| 芯数 | 线路配置 | 典型应用 | 额定电流 |
|---|---|---|---|
| 3 芯 | L+N+PE | 单相 220V 供电 | 13A / 芯 |
| 4 芯 | L1+L2+N+PE 或 L+N+PE+S | 单相供电 + 信号 | 13A / 芯 |
| 5 芯 | L1+L2+L3+N+PE | 三相 380V + 中性线 | 13A / 芯 |
| 8 芯 | 多路电源 + 信号混合 | 复杂供电 + 控制 | 13A / 芯 |
选芯数的逻辑：先确定需要传输几路电源和几路信号，每路对应一芯。3芯最常用（单相供电），5芯用于三相供电，4芯和8芯用于电源+信号混合传输。
7/8连接器选型要点
要点一：电流容量要留余量
7/8连接器的单芯额定电流是13A，但这是在常温（25℃）环境下的标称值。如果环境温度较高（如安装在加热器附近），额定电流需要降额使用——环境温度每升高10℃，额定电流降低约5%。40℃环境下，额定电流约降为12A。
建议工作电流不超过额定电流的80%。如果实际电流超过10A，建议选更粗的线缆（2.5mm²以上）和更高规格的连接器。
要点二：电缆外径必须匹配
7/8连接器的尾部密封圈适配特定电缆外径。科迎法7/8连接器标配密封圈适配6~8mm外径电缆。如果电缆外径不在范围内，密封圈无法压紧，IP67防护等级失效。
电缆外径不匹配的解决方案：
- 电缆太细（<6mm）：使用变径密封圈
- 电缆太粗（>8mm）：选配大规格密封圈或定制型号
要点三：防爆环境必须选防爆型号
如果使用环境是化工、石油、天然气等危险区域，必须选防爆型号（KYF7/8K系列）。普通7/8连接器在危险环境中使用是违规的，存在爆炸风险。
防爆7/8连接器的识别方法：
- 型号中有"K"标识（KYF7/8K系列）
- 铭牌上有防爆标志"Exe IIC Gb"
- 附带防爆合格证（证书编号ZJEx26.0535X）
要点四：螺纹规格不要搞混
7/8连接器用的是美制UNF螺纹（7/8"-16UNF），不是公制螺纹。选型时不要和M16、M23连接器等公制螺纹连接器搞混——两者的螺纹不兼容，物理上无法对接。
确认方法：7/8连接器的螺纹外径约22.2mm，每英寸16牙。M16连接器的螺纹外径16mm，螺距1.5mm。两者外观差异明显，但选型时最好用卡尺确认螺纹外径。
要点五：防护等级要匹配使用环境
7/8连接器标配IP67防护等级（防短时浸水）。如果使用环境需要持续浸水或高压冲洗，需要选IP68或IP69K的型号。户外使用的7/8连接器建议选不锈钢壳体和FKM氟橡胶密封圈，抵抗紫外线和盐雾腐蚀。
7/8连接器和其他大电流连接器的对比
| 特性 | 7/8 连接器 | M23 连接器 | 航空插头 |
|---|---|---|---|
| 螺纹规格 | 7/8"-16UNF | M23×1.5 | 多种壳体号 |
| 单芯电流 | 13A | 13A | 10~25A（看接触件） |
| 芯数范围 | 3~8 芯 | 3~19 芯 | 2~128 芯 |
| 额定电压 | 600V | 500V | 500V |
| 体积 | 中 | 中 | 大 |
| 屏蔽性能 | 好 | 好 | 好 |
| 防爆选项 | 有 | 无 | 有 |
| 典型应用 | 大电流电源 | 动力 + 信号混合 | 多路混合传输 |
选型逻辑：纯电源传输选7/8连接器；电源+多路信号混合选M23或航空插头；需要防爆选7/8防爆型或防爆航空插头。
7/8连接器虽然不如M12连接器出名，但在大电流电源传输领域是不可替代的。选对了7/8连接器，产线的电源连接才能安全可靠。如果你不确定该选7/8连接器还是航空插头，把你的电流需求和使用环境告诉上海科迎法，我们帮你做选型对比。同时我们的M12连接器产品线提供D编码和X编码以太网连接器，7/8连接器负责电源传输、M12连接器负责信号传输，两者配合使用可以实现产线设备的完整供电和通信方案。
