7/8工业分线盒（8位 M12/M8 总线分线盒）

产品定位与核心优势

7/8工业分线盒是上海科迎法电气科技有限公司自行设计、研发、生产的I/O总线分线盒产品，面向工业自动化现场的多点信号汇集需求。它把一条主电缆中的电源与信号，经内部汇流后分配到多个传感器、执行器端口，把原本需要逐根敷设、逐点压接的配线工作，收敛为一次总线接入加若干插头连接，配线时间与线材用量随之下降。

该系列以8位为基本配置，插座采用M12、M8螺纹连接结构，M12接口系列可扩展为接入16个信号，M8接口系列最大可扩展为接入20个信号，能够覆盖从单机工位到整条产线的不同密度。盒体颜色提供黄色、黑色、灰色、透明等选择，黄色在现场辨识度最高，透明款便于直接观察内部指示灯状态。

一进多出的分配结构

一进多出是分线盒的基本工作方式：总线电缆作为进线，承担电源与公共信号；盒体内部按PNP或NPN的公共端定义完成汇流，再由各输出端口分别引出信号与电源。这样PLC一侧只需处理一根主干电缆，现场一侧则可按设备布局就近取信号，柜内端子排数量和桥架占用都会明显减少。

现场布线的集约化价值

传统做法是在每个传感器处单独放线回柜，线束粗、接头多、故障点分散。采用分线盒后，主干走一根多芯电缆，分支用预制或现场接线插头，长度按工位实际选取；检修时拔下对应插头即可判断该点好坏，不必在柜内逐根查线。对节拍紧张、停机成本高的产线，这种可插拔的分支结构更便于快速恢复。

结构组成与工作原理

插座与螺纹锁紧

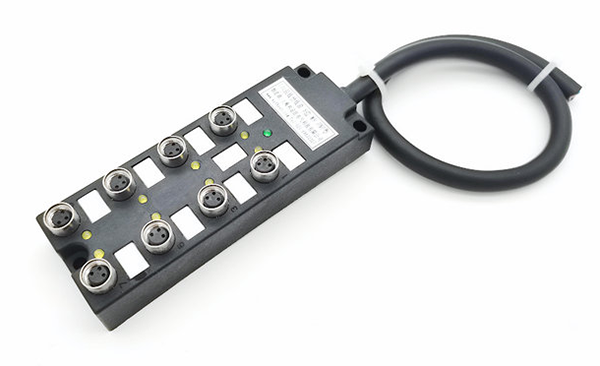

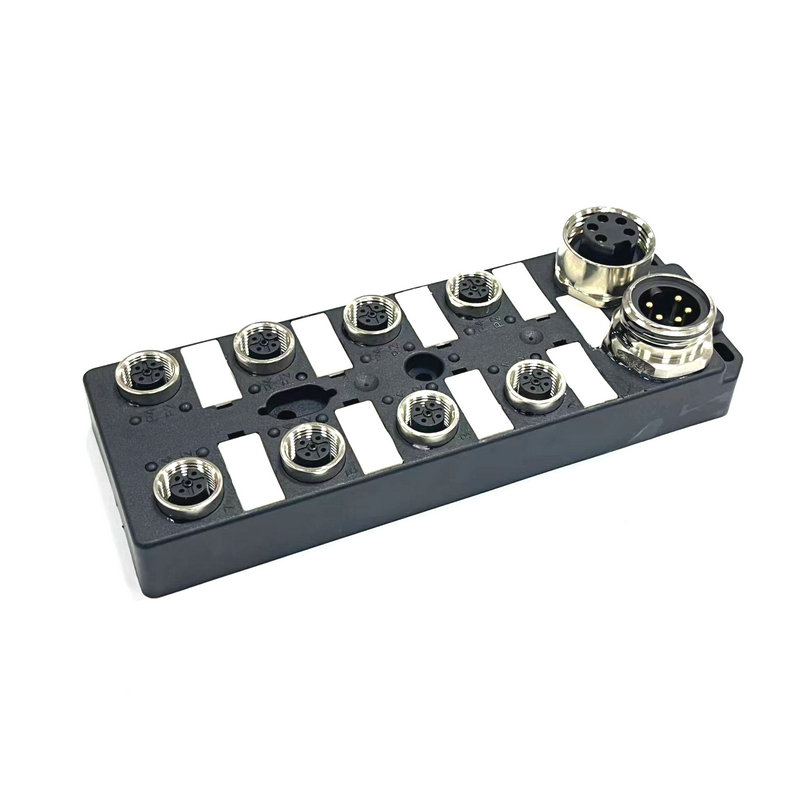

盒体正面布置8个插座，采用M12或M8内螺纹结构，插头外螺纹旋入后由螺纹副提供锁紧力，配合端面密封圈形成防护。螺纹连接相比卡扣式更耐振动，在设备运行中不易因抖动松脱；插拔时只需旋松锁套，不需要额外工具。插座位数按芯数配置，键位与缺口保证插入方向唯一。

内部汇流与端子

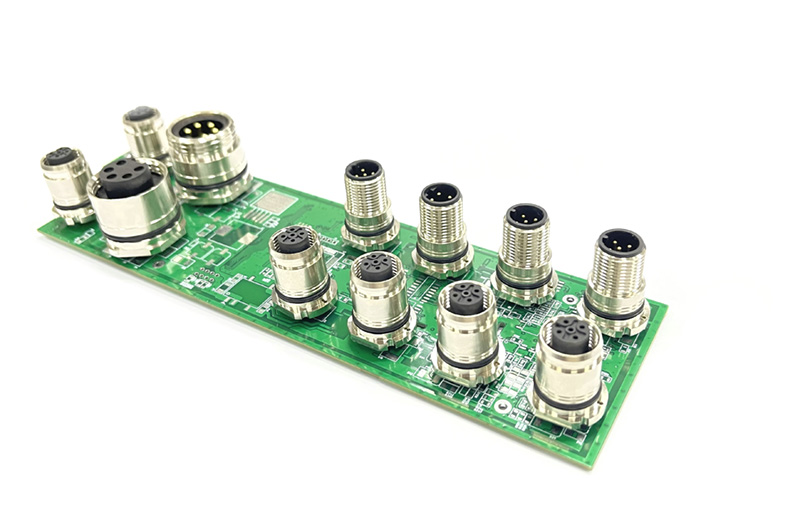

盒体内部为一块汇流线路板，进线侧的电源正、电源负与信号线在板上分区布置，输出端口按位序对应焊盘或端子。单通道配置每口一路信号，双通道配置每口两路信号，公共端按PNP或NPN统一处理。板面走线做了加宽与分隔，减少相邻通道之间的串扰，装配后整体灌封或封装，避免潮气沿引脚进入。

状态指示电路

电源和信号端口均配备LED指示灯，上电后电源灯常亮，端口有信号时对应通道灯点亮。调试阶段可以逐点触发传感器，观察灯位与PLC输入点是否一一对应，从而在通电但不启动设备的条件下完成接线核对；维护阶段灯不亮即可把排查范围缩小到该端口、该插头或该传感器。

关键参数与规格

下表按该系列的标准配置整理，实际供货以订单确认的接口形式、位数与出线长度为准。表中未列的电性能项目，可按项目需要提供出厂检测数据。

选型顺序建议为：先定端口数，再定公共端类型，最后确定出线方式与长度。端口数决定分支数量，应留出一定备用位供后期扩展；公共端类型要与PLC输入模块一致，PNP与NPN接反会导致信号逻辑相反；出线方式则取决于总线电缆是否需要后期拆装，固定安装选直出式，可能调整布局则选插座式。

材料与制造工艺

壳体注塑与配色

外壳采用环保工程塑料注塑成型，模具按8位端口布局设计，插座孔位、安装孔与出线口一次成型，减少后续加工。配色在注塑环节完成，黄色、黑色、灰色为常规色，透明款采用透明料以便观察内部灯位。壳体壁厚与加强筋按抗压需要布置，跌落和挤压时不易开裂。

接触件镀金

插座接触件采用铜合金基体，表面镀金处理，降低接触电阻并抑制氧化，适合长期插拔和潮湿环境。镀层厚度与附着力按批次抽检，插针与簧片的配合力控制在可插拔又不松动的范围。端子与线路板的连接采用焊接或压接，焊点做外观与通断检查，避免虚焊造成的间歇性断信号。

防护与可靠性

IP67密封结构

产品防护等级为IP67，含义是完全防尘，并在规定条件下短时浸水不进水。密封依靠三处结构：插座端面的密封圈、壳体分型面的密封、出线口的电缆护套与壳体包覆。插头未旋紧、密封圈缺失或电缆护套被割伤，都会破坏这一结构，因此现场安装后应逐口确认锁紧到位。

抗振与抗油污

螺纹锁紧加密封圈压紧的结构，在振动环境中不易松脱；壳体与电缆一体化出线减少了可动接点，降低了振动磨损失效的概率。工业现场的油污、切削液和粉尘主要影响插头与插座配合面，选用带护套的预制插头、定期擦拭配合面，可以延长使用周期。对持续浸油或高压冲洗的工位，可提出更高防护等级的定制需求。

安装与接线

安装位置选择

分线盒应安装在便于观察指示灯、便于插拔分支的位置，通常固定在设备机架、线槽侧壁或工位立柱上，避免安装在持续积水、直接受切削液喷淋或高温辐射的位置。安装面要求平整，紧固后壳体不变形；多台并联安装时留出插头旋拧和电缆弯曲的空间，避免分支电缆在出口处长期受侧向拉力。

总线端接法

直出式产品的总线电缆已在壳体内固定，现场只需按芯线定义接入PLC或电源，剥线长度按端子要求控制，屏蔽层按柜内接地规范处理。插座式产品的总线端为M12插座，需配预制插头或现场接线插头，旋紧后轻拉电缆确认锁紧，避免仅插入未旋紧就通电。

端口接线核对

分支接线完成后，先不启动设备，仅给分线盒上电，逐点触发传感器观察端口LED与PLC输入点；双通道配置要分别核对两路信号，防止两路接在同一端子上。核对完成后在插头或电缆上做位号标识，便于后续维护。若现场存在多种公共端类型，应按盒体标识分别供电，不要将PNP与NPN设备混接在同一公共端。

型号命名与选型

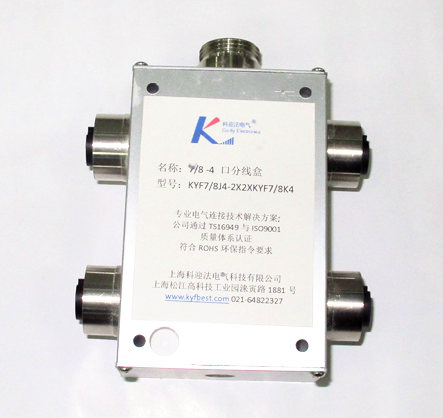

4位与8位

4位适合小型专机、单工位或分支数量不多的场合，体积小、布线简单；8位是该系列的标准配置，适合一条输送线、一个机器人工作站或一组执行机构的信号汇集。位数越多，单根主干电缆的芯数越多，选型时要同时核对主干电缆规格与柜内端子容量，并为后续扩展留出余量。

直出与插座

直出式的总线电缆与盒体一体成型，接点少、密封路径短，适合安装后不再移动的固定设备；缺点是长度在出厂时确定，现场改线只能更换整盒。插座式把总线端做成可插拔接口，长度和走向可现场调整，设备改造时只换插头线，适合后期可能调整布局的产线。

PNP与NPN

PNP为高电平有效，输出端导通时信号线接近电源正极；NPN为低电平有效，导通时信号线接近0V。选型依据是PLC输入模块的公共端接法，而不是传感器品牌。若同一条线上既有PNP又有NPN设备，应分组接入不同的分线盒，或在订货时说明混用需求，由厂家确认可行的接线方案。

典型应用场景

汽车与焊装线

焊装工位传感器密集，夹具、气缸、到位检测点集中在同一区域，用8位分线盒把信号就近汇集，主干回柜只需一根电缆。车身焊接区域存在飞溅与电磁干扰，安装时应避开飞溅直射方向，分支插头旋紧到位，减少因接触不良造成的误信号。

物流与包装

输送线沿线分布光电开关、扫码器和阻挡气缸，分段设置分线盒可以把每段的信号集中后送入控制柜，减少沿线长距离拉线。包装设备工位紧凑、动作频繁，分支电缆选用耐弯折护套并留出弯曲余量，可降低断芯风险。

机床与专机

机床与自动化专机的执行器、检测元件多安装在防护罩内或运动部件附近，分线盒固定在机架内侧，既缩短分支长度，也便于开门检修。对切削液喷淋区域，应把盒体安装在液流不直接冲击的位置，并对未使用的端口加装防护盖。

常见问题与排查

端口无信号

先观察该端口LED是否有动作：灯不亮，问题多在传感器、分支电缆或插头接触；灯亮但PLC无输入，则检查主干芯线对应关系与柜内端子。逐段替换插头和传感器是最快的定位方式，不建议在未断电时拆开盒体。若所有指示灯均不亮，则先查总线电源与公共端，电源未接入、极性接反、公共端类型与模块不匹配都会造成整盒无指示；个别灯随设备动作闪烁，多为该分支插头半松或电缆芯线虚接，重新旋紧或更换预制插头即可验证。

进水与凝露

盒体进水多与未旋紧的插头、缺失的密封圈、被割伤的电缆护套有关。冬季温差大的现场，电缆入口处可能出现凝露，应保证出线口朝下或加装滴水弯，减少水汽沿护套渗入。

误触发与干扰

变频器、焊机、伺服驱动等干扰源附近的信号线若未按规范敷设，可能出现误触发。应让信号电缆与动力电缆保持间距、避免长距离平行走线，屏蔽层按单端或双端接地规范处理；对干扰特别强的工位，可选用带屏蔽的分支电缆并确认接地连续性。

包装、储运与定制

定制边界

科迎法提供4位和8位的分线盒产品，接口类型和数量可按客户需求定制，出线长度、壳体颜色、电缆护套颜色也可按项目确定。涉及非标位数、混合接口或特殊标识的，需要提供接线定义与使用环境，由厂家评估结构与模具可行性后报价。

配套附件

配套的连接器插头分为预制带电缆和现场接线两类，Y形、T形转接器均有现货，可用于一个端口分接两路信号或在狭小空间改变出线方向。订货时把盒体型号、插头形式、电缆长度与转接器数量一次列清，可减少现场缺件等待。

资质与交付
