M12分线盒根据出线方式的不同，主要分为直接出线式和现场接线式（插座式）两种类型。直接出线式采用预制电缆与壳体一体注塑成型，线长固定，出厂即定，防水可靠但缺乏灵活性。现场接线式采用M12插座作为总线接口，用户可根据现场实际走线距离自由选配电缆长度，后期设备位置调整或线路变更时，仅需更换插头线缆，无需更换整个分线盒。本文介绍现场接线式M12分线盒的特点、选型要点和适用场景。
现场接线式的结构特点

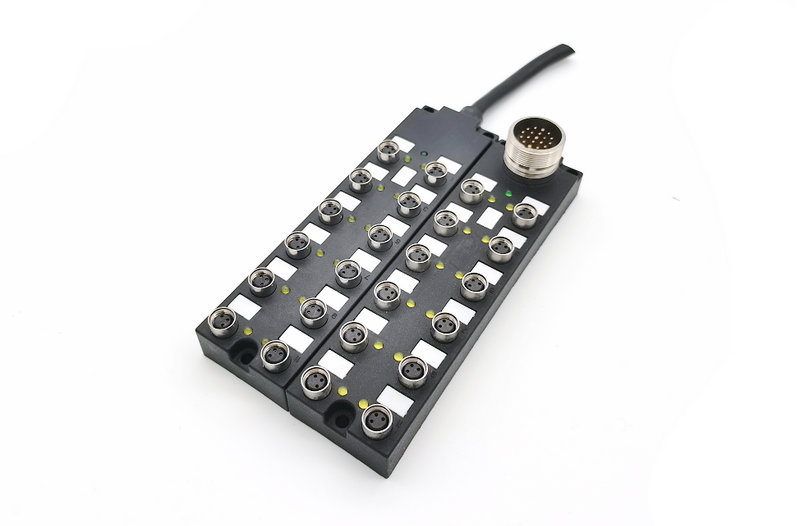

现场接线式M12分线盒在壳体上集成了一个或多个M12总线插座，用于连接总线电缆。分线盒的输出端口仍然是M12插座，用于连接现场的传感器或执行器。
总线电缆通过M12插头（公头）插入分线盒的总线插座。插头可以预制带电缆（长度任选），也可以现场自行接线（插头不带电缆，用户现场焊接或螺丝压接）。这种结构使得分线盒本身不绑定任何线缆长度，用户可以根据现场走线路径自由配置。
现场接线式的优势
灵活性是现场接线式最突出的优点。现场走线往往存在不确定性——桥架走向、管道位置、设备安装误差都可能导致实际需要的线缆长度与测量值不符。现场接线式允许在安装时根据实际路径确定线缆长度，避免了因长度不匹配导致的返工。
便于后期调整是另一个优势。设备改造、产线调整时，分线盒位置可能发生变动。直接出线式的线缆长度若与新位置不匹配，需要更换整个分线盒。现场接线式仅需更换一根电缆即可，分线盒本体可继续使用。
备货管理方面，现场接线式只需储备一种分线盒和若干种长度的电缆（或散装电缆），比储备多种线长型号的分线盒更灵活。
现场接线式的适用场景
布线路径复杂的现场，信号线需要穿过管道、桥架、线槽，走线路径不确定。现场接线式可以根据实际走线路径裁剪合适长度的电缆。
后期可能有改动的设备，设备位置可能调整，或者未来可能增加传感器。现场接线式只需更换电缆即可，无需更换分线盒。
需要统一备货的项目，使用一种分线盒配合多种长度电缆，比备多种线长型号的分线盒更经济。

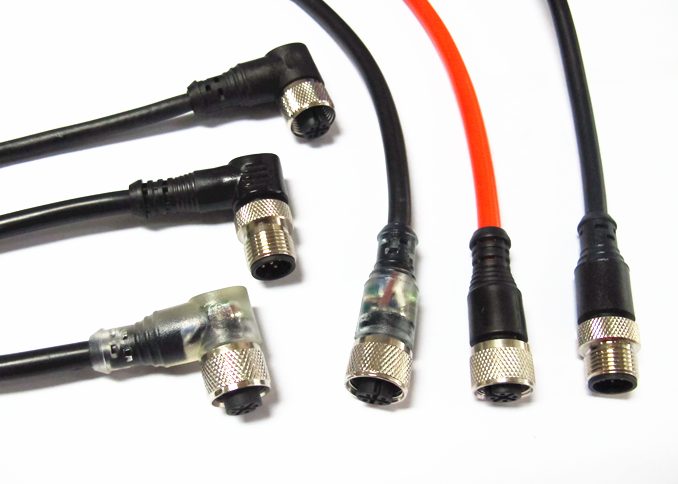

配套电缆与插头的选型
分线盒的配套电缆一般分为预制型和现场自接型两种。预制型电缆与M12插头一体注塑，长度按用户要求定制（2米、5米、10米或更多）。现场自接型插头不带电缆，用户根据现场需求自行接线。
配套插头结构有直头和弯头两种。直头插头适合走线空间宽裕的场合，弯头适合空间紧凑、需要贴着设备表面走线的场合。
配套电缆材质有PVC和PUR两种。PVC适合室内干燥环境，经济实用。PUR适合油污、户外、移动场合，耐用性更好。
现场接线式M12分线盒的选型要点
选现场接线式M12分线盒，先确认总线插座类型。M12 A编码用于传感器/执行器信号，B编码用于总线信号，D编码用于百兆以太网。根据现场总线信号类型选择对应的编码。
再确认总线插座方向。有顶部出线和侧面出线两种，根据安装空间和走线方向选择。
然后确认端口数量。4口、6口、8口、12口可选，根据传感器数量定，建议留1-2个备用口。
最后确认配套电缆长度和材质，根据实际走线路径量好距离再加0.5-1米余量。电缆材质根据环境选择PVC或PUR。
现场接线式M12分线盒与直接出线式的对比
| 对比项 | 现场接线式 | 直接出线式 |
|---|---|---|
| 线长调整 | 可随时更换 | 出厂固定 |
| 后期改动 | 换线即可 | 需换整个盒子 |
| 防水可靠性 | 多一个插接点 | 一体注塑更可靠 |
| 备货管理 | 灵活，一种盒子配多种线 | 需备多种线长型号 |
| 成本 | 略高（需单独配线） | 略低 |
| 适用场景 | 布线复杂、后期可能改动 | 路径明确、固定安装 |
总结
现场接线式M12分线盒提供了比直接出线式更高的布线灵活性，特别适合布线路径复杂、后期可能有改动的工业现场。上海科迎法厂家提供A编码、B编码、D编码等多种总线插座规格的现场接线式M12分线盒，4口、6口、8口、12口可选，配套直头/弯头电缆插头，支持非标定制。
