工业以太网正在取代传统的现场总线，成为自动化产线的通信主干。PROFINET、EtherCAT、EtherNet/IP这些工业以太网协议的物理层连接器，用得最多的就是M12连接器。但M12连接器分D编码和A编码两种，4芯和8芯两种，直头和弯头两种，很多工程师选型时分不清该选哪个。选错了轻则通讯速率上不去，重则插不上。我们上海科迎法生产工业以太网连接器多年，把D编码和A编码的区别、型号命名规则和选型逻辑讲清楚。

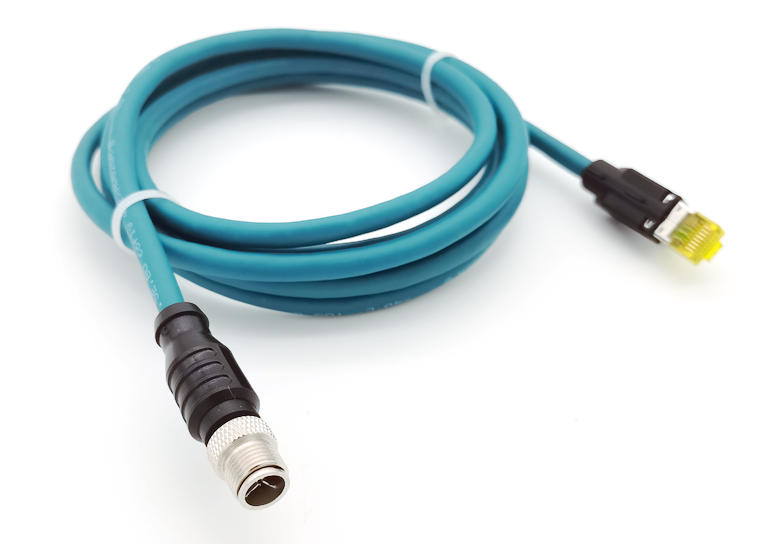

工业以太网M12连接器选型对照表
工业以太网为什么用M12连接器而不RJ45
RJ45水晶头在办公网络中是标配，但在工业环境中存在明显短板：不防水、不耐振动、插拔寿命低（通常50次）、电磁屏蔽差。工业现场的水汽、油污、振动、电磁干扰环境对连接器的要求远高于办公室。
M12连接器按照IEC 61076-2-101标准设计，螺纹锁紧、IP67防护、金属壳屏蔽、插拔寿命500次以上，天然适合工业环境。M12以太网连接器已经成为工业以太网事实上的标准接口，几乎所有主流PLC和工业交换机都提供M12以太网口。
D编码和A编码的本质区别
M12连接器的编码（Coding）决定了连接器的键位槽位置，不同编码物理上不能互插。以太网应用主要涉及两种编码：
D编码——百兆以太网专用
D编码是M12连接器中专门用于百兆以太网（100BASE-TX）的编码，4芯结构。D编码的键位槽位置和A编码不同，两者物理上不能互插，防止将以太网连接器误插到传感器信号口上。
D编码4芯对应百兆以太网的两对差分信号线：
- 1针：TD+（发送正）
- 2针：RD+（接收正）
- 3针：TD-（发送负）
- 4针：RD-（接收负）
百兆以太网只需要2对线（1对发送、1对接收），4芯D编码正好满足。D编码支持100Mbps传输速率，适用于PROFINET、EtherNet/IP、EtherCAT等百兆工业以太网协议。
A编码8芯——千兆以太网专用
A编码是M12连接器中最通用的编码，3到17芯都有。A编码4芯通常用于传感器信号，但A编码8芯结构可以支持千兆以太网（1000BASE-T）。
千兆以太网需要4对差分信号线（全部8芯双向收发），4芯D编码不够用，必须用8芯。A编码8芯的针脚定义：
- 1针：BI_DA+
- 2针：BI_DA-
- 3针：BI_DB+
- 4针：BI_DC+
- 5针：BI_DC-
- 6针：BI_DB-
- 7针：BI_DD+
- 8针：BI_DD-
A编码8芯支持1000Mbps传输速率，向下兼容百兆。如果未来可能升级到千兆网络，建议直接选A编码8芯。
D编码和A编码对比
| 特性 | D 编码（4 芯） | A 编码（8 芯） |
|---|---|---|
| 传输速率 | 100Mbps（百兆） | 1000Mbps（千兆） |
| 芯数 | 4 芯 | 8 芯 |
| 线对数 | 2 对（1 发 1 收） | 4 对（全双工双向） |
| 支持协议 | PROFINET/EtherNet/IP/EtherCAT | 全部千兆工业以太网 |
| 物理兼容 | D 编码槽位，不可与 A 编码互插 | A 编码槽位，不可与 D 编码互插 |
| 适用场景 | 传感器级网络、百兆骨干 | 千兆骨干网、高带宽应用 |
| 成本 | 较低 | 较高（多 4 芯线缆和触点） |
科迎法以太网连接器型号命名规则
我们上海科迎法的工业以太网连接器采用以下型号命名规则：
D编码以太网连接器
直头型号：DKYF12[J/K]4ZTNC68.PB
弯头型号：DKYF12[J/K]4WTNC68.PB
型号解读：
- DKYF — D编码以太网系列（D=D-Coding）
- 12 — M12系列
- J/K — J=针型（公头），K=孔型（母头）
- 4 — 4芯
- Z/W — Z=直头，W=90°弯头
- T — 螺丝压紧接线
- N — 镍镀层
- C — 金属外壳（屏蔽型）
- 68 — 设计序号
- .PB — 屏蔽型附加代码
型号实例：DKYF12J4ZTNC68.PB
→ D编码、M12、公头、4芯、直头、螺丝压紧、金属壳屏蔽型
A编码8芯以太网连接器
直头型号：KYF12[J/K]8ZTNC68.PB
弯头型号：KYF12[J/K]8WTNC68.PB
型号解读：
- KYF — 标准系列（A编码）
- 12 — M12系列
- J/K — J=公头，K=母头
- 8 — 8芯
- Z/W — Z=直头，W=弯头
- T — 螺丝压紧
- NC — 标准配置
- 68 — 设计序号
- .PB — 屏蔽型附加代码
型号实例：KYF12K8WTNC68.PB
→ A编码、M12、母头、8芯、弯头、螺丝压紧、屏蔽型
直头和弯头怎么选
直头（Z）：电缆从连接器尾部轴向直出，和接口同轴。适合面板正面安装、空间充裕的场合。直头的优点是走线顺直，电缆不受弯折应力。
弯头（W）：电缆从连接器侧面90°出线。适合侧壁安装、空间紧凑的场合，如控制柜侧壁、设备边缘。弯头的优点是出线方向不占轴向空间，缺点是电缆在连接器根部有弯折，长期振动环境下可能出现断线。
选型原则：安装位置纵深够选直头，侧壁或贴边安装选弯头。同一台设备上可以混用——正面接口用直头，侧面接口用弯头。
以太网连接器选型对照表
| 应用场景 | 编码 | 芯数 | 形态 | 推荐型号 |
|---|---|---|---|---|
| PROFINET 百兆传感器级 | D 编码 | 4 芯 | 直头 | DKYF12J4ZTNC68.PB |
| PROFINET 百兆设备级 | D 编码 | 4 芯 | 弯头 | DKYF12K4WTNC68.PB |
| EtherCAT 百兆控制级 | D 编码 | 4 芯 | 直头 | DKYF12J4ZTNC68.PB |
| 千兆工业以太网骨干 | A 编码 | 8 芯 | 直头 | KYF12J8ZTNC68.PB |
| 千兆工业以太网骨干 | A 编码 | 8 芯 | 弯头 | KYF12K8WTNC68.PB |
| 视觉检测系统数据传输 | A 编码 | 8 芯 | 直头 | KYF12J8ZTNC68.PB |
屏蔽和非屏蔽怎么选
工业以太网连接器必须选屏蔽型。工业现场的变频器、伺服驱动器、电焊机等设备产生强烈的电磁干扰，非屏蔽连接器会导致网络丢包、通信中断。
屏蔽型连接器的特征：
- 金属外壳（铜合金镀镍）
- 屏蔽层和连接器壳体360°搭接
- 线缆的屏蔽网和连接器外壳导通，形成完整的法拉第笼
我们上海科迎法的以太网连接器全部为屏蔽型（型号中带C和.PB代码），金属外壳+镍镀层，屏蔽效能满足工业电磁兼容要求。
上海科迎法电气科技有限公司
以太网连接器接线注意事项

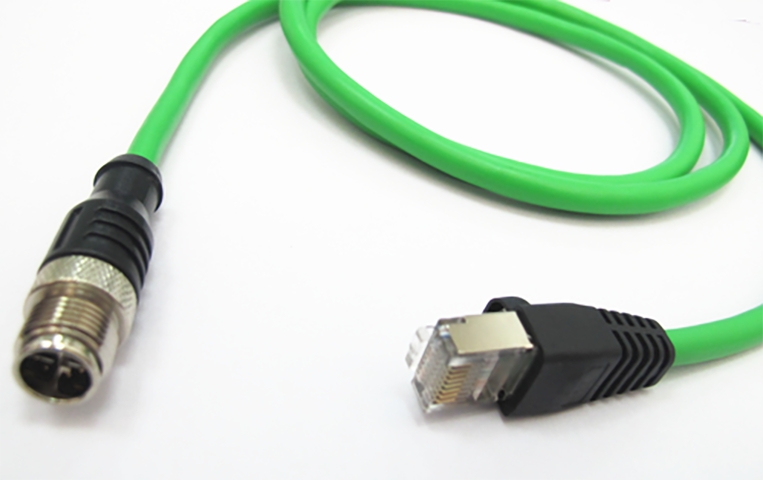

注意一：线序必须两端一致。D编码4芯的线序为1-2-3-4，两端直连即可（工业以太网设备支持MDI/MDIX自动翻转）。但如果一端是M12 D编码、另一端是RJ45，需要做线序交叉：M12的1针（TD+）接RJ45的3线（RD+），M12的2针（RD+）接RJ45的1线（TD+），M12的3针（TD-）接RJ45的6线（RD-），M12的4针（RD-）接RJ45的2线（TD-）。
注意二：屏蔽层必须接地。M12屏蔽型连接器的金属外壳通过螺纹和设备面板的金属壳体接触，实现屏蔽接地。如果设备面板是塑料的，需要另外引出屏蔽接地线。
注意三：线缆外径要匹配。以太网连接器尾部的密封圈适配特定线缆外径（通常5~8mm）。线缆太细密封不严，太粗塞不进去。选型时确认线缆外径在密封圈的适配范围内。
工业以太网连接器虽然体积小，但承担着整个产线数据传输的重任。选对编码、芯数和屏蔽方式，是工业网络可靠运行的基础。如果你在选型时不确定该选D编码还是A编码，把你的网络架构和传输速率要求告诉上海科迎法，我们帮你确定型号。同时我们的防水连接器产品线也提供IP67/IP68防护等级的以太网连接方案，适合户外或潮湿环境的工业网络部署。
