2D视觉检测能解决大部分外观缺陷问题，但遇到高度差、间隙、共面度、曲面形貌这类三维参数时就无能为力了。3D激光视觉检测设备技术通过激光三角测量原理获取物体的三维轮廓，精度可达微米级，在电子制造、汽车零部件、精密加工等行业应用越来越广。但3D视觉检测的技术门槛比2D高得多，选型时容易踩坑。我们上海科迎法在3D视觉检测领域有丰富的项目经验，把3D激光轮廓检测的原理、优势、应用场景和选型要点讲透。
3D激光视觉检测设备选型指南
3D激光三角测量的基本原理
3D激光视觉检测最常用的技术是线激光三角测量法。原理是：激光器发射一条线状激光投射到被测物体表面，相机从一定角度拍摄激光线。由于物体表面的高度变化，激光线在相机图像中的位置会发生偏移，通过几何三角关系计算出物体表面的高度信息。
核心部件：
- 激光发射器：发射线激光（通常红色或蓝色激光），照射在被测物体表面形成一条亮线
- 工业相机：从倾斜角度拍摄激光线，激光线在图像中的位置对应物体表面的高度
- 滤光片：窄带滤光片只透过激光波长的光，滤除环境光干扰
测量原理：
- 激光器发射角度和相机拍摄角度之间形成三角关系
- 物体表面高度变化时，激光线在相机图像中左右偏移
- 通过标定将像素偏移转换为实际高度值
- 被测物体在激光线下方移动（或激光线在被测物体上扫描），逐线采集高度数据，形成3D点云
3D视觉检测相比2D的优势
优势一：高度测量
2D视觉只能获取平面信息（X、Y），无法测量Z轴高度。3D激光检测可以精确测量：
- 物体高度/厚度：精度可达0.01mm~0.001mm
- 高度差/台阶高度：如PCB板上元件的共面度
- 间隙和段差：如汽车车身面板的装配间隙
优势二：不受表面纹理和颜色影响
2D视觉检测的准确率受被测物表面颜色、纹理、反光特性的影响很大。3D激光检测测量的是激光线的位置偏移，与物体表面颜色和纹理无关——黑色塑料和白色塑料、磨砂面和光面，3D检测结果一样准确。
优势三：曲面和三维形貌检测
2D相机拍出来的图像是平面投影，无法获取物体的三维曲面信息。3D激光检测可以获取完整的表面形貌：
- 球面/非球面透镜的曲率半径
- 齿轮齿形的三维轮廓
- 焊缝的截面形状和余高
优势四：亚微米级精度
高精度3D激光轮廓仪的Z轴分辨率可达0.1μm（0.0001mm），远超2D视觉的精度极限。这种精度在半导体封装、精密机加工质量检测中不可替代。

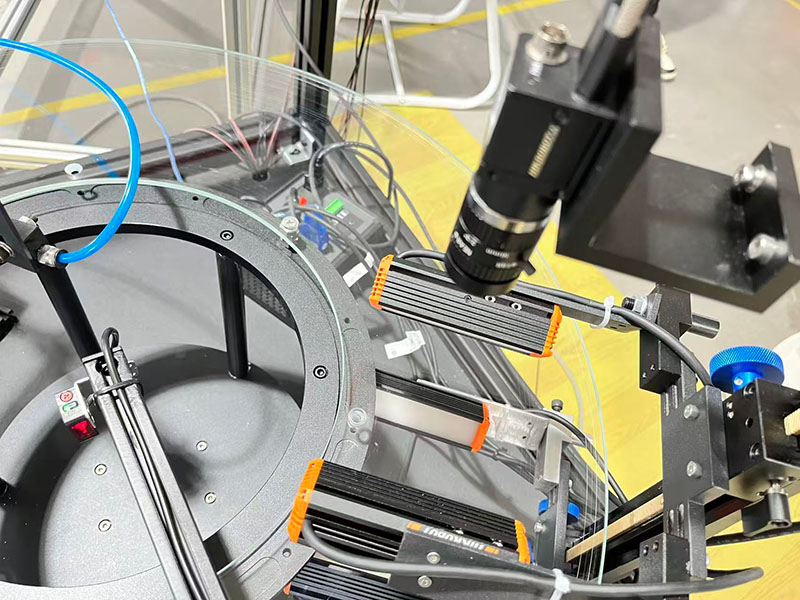

视觉检测设备运行实拍
3D激光视觉检测的典型应用场景
场景一：电子元件共面度检测
SMT贴片后，BGA/CSP等芯片的引脚（锡球）需要满足共面度要求——所有锡球的最高点和最低点高度差不超过0.1mm。2D相机无法测量锡球高度，3D激光轮廓仪可以快速扫描整个芯片表面，生成3D点云，自动计算共面度。
检测参数：
- Z轴精度：±0.01mm
- 扫描速度：100~500mm/秒
- 检测节拍：1~3秒/芯片
场景二：焊缝三维检测
焊接质量检测是3D视觉的重要应用。2D相机只能看到焊缝的表面外观，3D激光可以测量焊缝的截面形状。
检测项目：
- 焊缝余高：焊缝凸起的高度，通常要求0.5~3mm
- 焊缝宽度：通常要求比母材间隙宽2~4mm
- 焊缝角度：焊缝两侧的过渡角，影响应力集中
- 咬边深度：焊缝边缘母材被熔化的深度
技术方案：线激光轮廓仪安装在焊接机器人末端或固定工位上，焊后扫描焊缝，生成3D轮廓曲线，自动判定焊接质量。
场景三：胶路检测
点胶工艺在电子制造和汽车行业中广泛应用，胶路的宽度、高度、连续性直接影响产品密封性和结构强度。
检测项目：
- 胶路宽度：通常要求0.5~3mm，公差±0.2mm
- 胶路高度：通常要求0.1~1mm，公差±0.05mm
- 胶路断胶/堆胶：连续性检测
- 胶路位置偏移：相对于设计轨迹的偏移量
技术方案：3D激光轮廓仪在点胶后扫描胶路，同时获取宽度和高度信息。透明胶水需要特殊波长的激光和相机配置。
场景四：锂电池极耳高度检测
锂电池极片上的极耳（铜/铝箔翻折部分）的高度一致性影响后续焊接质量。2D相机无法测量极耳高度，3D激光可以快速扫描极耳区域，测量每个极耳的高度，剔除高度异常的电芯。
检测参数：
- Z轴精度：±0.02mm
- 扫描范围：50mm×200mm
- 检测节拍：0.5秒/电芯
场景五：精密机加工表面检测
精密加工零件的表面质量（平面度、粗糙度、刀痕）需要3D检测。
检测项目：
- 平面度：整个表面的高度差，通常要求≤0.05mm
- 表面粗糙度：Ra值，3D检测可以替代部分粗糙度仪的功能
- 刀痕深度：加工刀具磨损导致的刀痕深度变化
3D视觉检测设备的选型要点
要点一：Z轴精度和量程
Z轴精度是3D激光检测最核心的指标。精度和量程是矛盾的——精度越高，量程越小。
| 精度等级 | Z 轴精度 | Z 向量程 | 典型应用 |
|---|---|---|---|
| 超高精度 | 0.1~1μm | 1~5mm | 半导体、精密光学 |
| 高精度 | 1~10μm | 5~30mm | 电子元件、PCB |
| 中精度 | 10~50μm | 20~100mm | 焊缝、胶路、机加工 |
| 低精度 | 50~200μm | 50~300mm | 大型工件、汽车部件 |
选型时先确定你需要的Z轴精度和量程，再选择对应规格的设备。不要盲目追求高精度——超高速精度的设备量程小、价格贵，如果被测物高度变化大反而无法使用。
要点二：X轴分辨率和扫描宽度
X轴分辨率是指激光线方向上相邻两个采样点的间距，决定了能分辨的最小特征尺寸。扫描宽度是指激光线的长度，决定了一次扫描能覆盖的横向范围。
X轴分辨率由相机分辨率和视场宽度决定：分辨率=视场宽度/相机像素数。比如视场50mm，相机2048像素，X轴分辨率=50/2048=0.024mm。
要点三：扫描速度
扫描速度取决于相机的行频（线阵相机）或帧率（面阵相机）。线阵相机行频可达几千到几万Hz，适合高速在线检测。
扫描速度=行频×X轴分辨率。比如行频4000Hz，X轴分辨率0.024mm，扫描速度=4000×0.024=96mm/秒。
要点四：激光安全性
3D激光检测设备使用激光照射被测物，需要注意激光安全。激光等级通常为Class 2M（可见光激光，功率<1mW），对眼睛安全但不要直视。部分高功率设备可能达到Class 3R，需要配备安全光罩和联锁开关。
要点五：环境光抑制能力
产线环境光可能干扰激光检测。设备应配备窄带滤光片（只透过激光波长的光），在正常车间照明下不受影响。如果户外或强光环境使用，需要额外配备遮光罩。
要点六：软件功能
3D视觉检测的软件比2D复杂得多，选型时要重点评估：
- 点云处理功能：滤波、去噪、拼接
- 尺寸测量功能：高度、宽度、角度、半径、平面度
- 缺陷检测功能：凹坑、凸起、划痕、变形
- 结果输出：检测报告生成、数据导出、MES系统对接
3D+2D融合检测——未来的趋势
越来越多的检测场景需要3D和2D同时检测——比如既要检测焊缝的表面缺陷（2D），又要测量焊缝的高度轮廓（3D）。3D+2D融合检测方案通过一台设备同时获取2D图像和3D轮廓，一次扫描完成所有检测项目，检测效率和一致性远高于分开检测。
