做M12连接器20多年，每天接到最多的咨询不是技术问题，而是"你们型号KYF12J4Z/M12-N-Q是什么意思""KYF12K8WT-NC(4-6)这个型号对应几个芯的"。很多工程师拿到我们的选型手册就头疼——一串KYF开头的字母数字组合，每个位置代表一个参数，看不懂就没法选型。其实我们科迎法的M12连接器型号命名有一套完整的内部逻辑，掌握了规则，任何型号都能一眼看懂。今天把我们M12连接器的完整型号命名规则拆解清楚，附上选型对照表，照着选就行。
M12连接器型号选型对照表

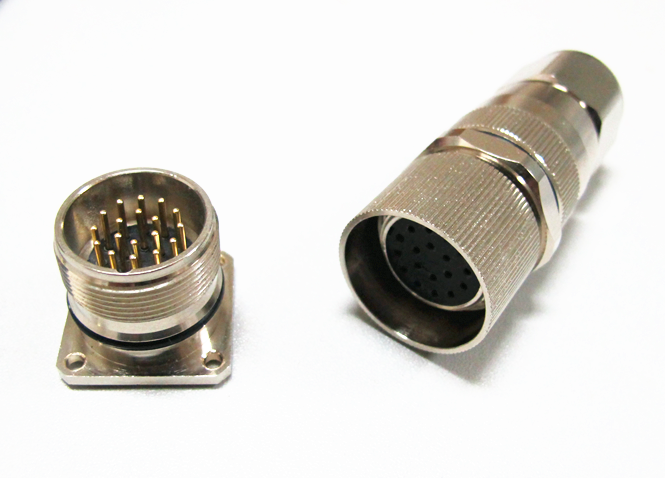

M12连接器产品实拍图
科迎法M12连接器型号的基本结构
我们科迎法的M12连接器型号虽然看起来是一长串字母数字，但拆开来其实很有规律。根据产品类型不同，型号结构分为两大类：
第一类是面板安装插座（不带线/带线），型号结构：
KYF12 - [针孔类型] - [芯数] - Z / [安装螺纹] - [编码] - [端接方式或线缆长度]
第二类是现场自接线式连接器（电缆接头），型号结构：
KYF12 - [针孔类型] - [芯数] - [出线方向]T - NC([线缆外径])
两大类的区别在于：面板安装插座是装在设备面板上的，型号里包含安装螺纹规格和端接方式（焊线/焊板/带线）；现场自接线式是装在线缆末端的，型号里包含出线方向（直头/弯头）和线缆外径范围。
## 型号每个位置的详细含义
把型号的每一段拆开来看：
第一位"KYF"：品牌代号，"科迎法"三个字的拼音首字母。这是固定前缀，所有科迎法连接器型号都以KYF开头。
第二位"12"：系列代号，代表M12系列，即螺纹规格M12×1，连接器外径12mm。如果是M8系列就是"08"，7/8系列就是"7/8"。
第三位[针孔类型]：J或K。J代表针型（Male/插头），触点是插针；K代表孔型（Female/插座），触点是插孔。选型时针孔配对使用——设备面板上装孔型插座（K），线缆末端接针型插头（J），一公一母配对。注意这里的"针型插座"和"孔型插座"容易搞混：面板安装的插座也有针型和孔型之分，针型插座（J）的触点朝外是插针，孔型插座（K）的触点朝内是插孔。
第四位[芯数]：2、3、4、5、6、8、12、17。直接用数字表示芯数，比如"4"就是4芯，"17"就是17芯。芯数决定能传多少路信号。4芯最常见，用于传感器和执行器；8芯用于以太网或多信号传输；12芯和17芯用于高密度信号传输。
第五位是安装方式或出线方向，不同产品类型表示方法不同：
面板安装插座用"Z"：代表法兰安装（直头），配O圈和螺母，从面板后方安装。
现场自接线式用"ZT"或"WT"：ZT代表直头（线缆从尾部直进直出），WT代表弯头（线缆从侧面90度出线）。直头适合面板正面操作空间充足的场合，弯头适合设备侧面或狭窄空间安装。
第六位是编码和端接参数，不同产品类型表示方法也不同：
面板安装插座在斜杠后面跟安装螺纹和编码：
- /M12：安装螺纹M12×1
- /PG9：安装螺纹PG9（六方法兰款）
- /M16×1.5：安装螺纹M16×1.5
- -N：A编码（标准编码）
- -M：A编码（六方法兰款用M表示标准A编码）
- -Q：焊线型（焊杯脚，尾部接线焊线）
- -T：焊板型（圆柱脚，直接焊在PCB板上）
- -L[长度]M：带线型，L后面的数字是线缆长度，比如L0.1M就是0.1米线缆
现场自接线式用NC表示编码和接线方式：
- -NC：A编码自接线式（NC是标准A编码的代号）
- (4-6)：线缆外径4-6mm（标准规格）
- (2-4)：线缆外径2-4mm（细线缆）
- (6-8)：线缆外径6-8mm（粗线缆）

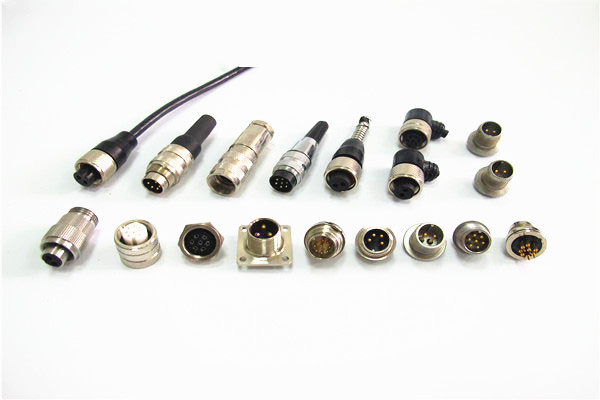

M12连接器产品实拍图
编码系统：型号中最关键的参数
M12连接器的编码（键位编码）决定了连接器的用途，选错编码会导致信号传不了或者设备不工作。我们科迎法M12连接器支持五种编码：
A编码（型号中用-N或-M表示）：通用信号传输。3/4/5/6/8/12/17芯，用于传感器、执行器、开关量信号。A编码是M12连接器中应用最广的编码，如果你不确定选什么编码，大概率选A编码。
B编码：PROFIBUS现场总线。5芯，用于PROFIBUS DP/PA通信。B编码和A编码外观相似但键位槽位置不同，物理上不能互插，防止把通信线插到信号口上。
D编码：百兆工业以太网。4芯，用于100Mbps以太网（PROFINET、EtherCAT、Modbus TCP）。D编码是工业以太网连接器的主流选择。
X编码：千兆工业以太网。8芯，用于1Gbps以太网。X编码支持更高带宽，内部有屏蔽隔板控制串扰，是未来工业以太网的趋势。
S编码：电源（AC/DC）。3/4芯，用于大功率电源传输，额定电流比A编码高。
选编码的逻辑：传传感器信号选A编码，传百兆网选D编码，传千兆网选X编码，传PROFIBUS选B编码，传电源选S编码。最常见的组合是A编码（传感器）和D编码（以太网）。
需要特别说明的是，编码不同意味着键位槽的位置不同，不同编码的连接器物理上不能互插。这个防呆设计是有意义的——传感器信号线和以太网线的电气特性完全不同，混接会导致通讯失败甚至烧坏设备。
芯数和电气参数的对应关系
不同芯数的M12连接器，额定电流和额定电压不同，选型时必须注意：
3-5芯：额定电流4A，额定电压250V（3-4芯）或60V（5芯），冲击电压2500V（3-4芯）或1500V（5芯）。适合传感器信号传输和低电压供电。
6-8芯：额定电流2A，额定电压30V，冲击电压800V。适合多路信号传输或以太网（8芯X编码）。
12芯：额定电流1.5A，额定电压30V，冲击电压800V。适合高密度信号传输。
17芯：额定电流1A，额定电压24V，冲击电压800V。适合伺服编码器、多轴控制等高引脚需求场景。
所有芯数的通用参数：接触电阻≤8mΩ，绝缘电阻≥500MΩ，工作温度-25℃~+85℃，防护等级IP67，接触件表面镀金，机械寿命大于500次插拔。

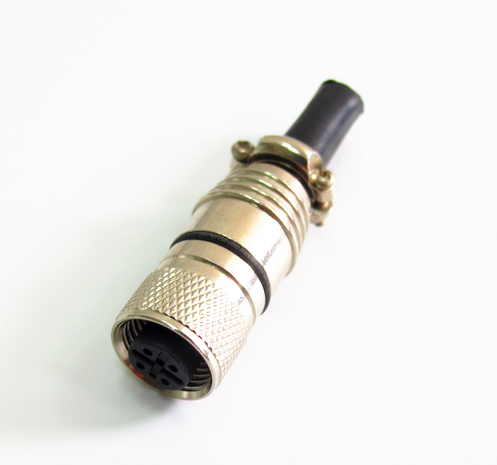

M12连接器产品实拍图
实际型号解读示例
拿我们科迎法的一款面板安装插座举例：KYF12J4Z/M12-N-Q
拆解：
KYF — 科迎法品牌代号
12 — M12系列
J — 针型（插针触点）
4 — 4芯
Z — 法兰安装（直头）
/M12 — 安装螺纹M12×1
-N — A编码
-Q — 焊线型（焊杯脚接线）
含义：这是一款M12系列、4芯、A编码、针型、M12螺纹法兰安装、焊线式接线的面板插座。用于传感器信号传输，装在设备面板上，尾部用焊锡方式接线。
再举个例子：KYF12K8WT-NC(4-6)
拆解：
KYF — 科迎法品牌代号
12 — M12系列
K — 孔型（插孔触点）
8 — 8芯
WT — 弯头（90度侧向出线）
-NC — A编码自接线式
(4-6) — 线缆外径4-6mm
含义：这是一款M12系列、8芯、A编码、孔型、弯头出线、现场自接线式的电缆连接器。装在线缆末端，线缆从侧面出线，适配4-6mm外径的线缆，现场用螺丝刀或烙铁接线。
第三个例子（带线款）：KYF12K5Z/M12-N-L0.1M
拆解：
KYF — 科迎法品牌代号
12 — M12系列
K — 孔型
5 — 5芯
Z — 法兰安装
/M12 — 安装螺纹M12×1
-N — A编码
-L0.1M — 带0.1米线缆
含义：这是一款M12系列、5芯、A编码、孔型、M12螺纹法兰安装、自带0.1米线缆的面板插座。出厂时已经接好0.1米线缆，不需要现场焊线，直接接入电路即可。
第四个例子（六方法兰款）：KYF12J8Z-PG9-M-T
拆解：
KYF — 科迎法品牌代号
12 — M12系列
J — 针型
8 — 8芯
Z — 法兰安装
-PG9 — 安装螺纹PG9（六方法兰）
-M — A编码（六方法兰款用M表示）
-T — 焊板型（圆柱脚，焊在PCB上）
含义：这是一款M12系列、8芯、A编码、针型、PG9螺纹六方法兰安装、焊板式的面板插座。六方法兰比扁法兰多一个安装螺纹选择（PG9），适合需要更大安装孔的设备面板。
完整选型对照表
根据应用场景和安装方式，快速锁定型号：
【面板安装插座 - 针型 焊线式】（设备面板安装，尾部焊线接线）
- 3芯A编码：KYF12J3Z/M12-N-Q
- 4芯A编码：KYF12J4Z/M12-N-Q
- 5芯A编码：KYF12J5Z/M12-N-Q
- 8芯A编码：KYF12J8Z/M12-N-Q
- 12芯A编码：KYF12J12Z/M12-N-Q
- 17芯A编码：KYF12J17Z/M12-N-Q
【面板安装插座 - 针型 焊板式】（设备面板安装，直接焊PCB）
- 3芯A编码：KYF12J3Z/M12-N-T
- 4芯A编码：KYF12J4Z/M12-N-T
- 5芯A编码：KYF12J5Z/M12-N-T
- 8芯A编码：KYF12J8Z/M12-N-T
- 12芯A编码：KYF12J12Z/M12-N-T
- 17芯A编码：KYF12J17Z/M12-N-T
【面板安装插座 - 孔型 焊线式】
- 3芯A编码：KYF12K3Z/M12-N-Q
- 4芯A编码：KYF12K4Z/M12-N-Q
- 5芯A编码：KYF12K5Z/M12-N-Q
- 8芯A编码：KYF12K8Z/M12-N-Q
【面板安装插座 - 带线款】（出厂预接线，免现场焊线）
- 4芯针型A编码0.1米线：KYF12J4Z/M12-N-L0.1M
- 5芯针型A编码0.1米线：KYF12J5Z/M12-N-L0.1M
- 4芯孔型A编码0.1米线：KYF12K4Z/M12-N-L0.1M
- 5芯孔型A编码0.1米线：KYF12K5Z/M12-N-L0.1M
（线缆长度可定制，L后面的数字改为实际米数即可，如L2M为2米）
【现场自接线式 - 针型直头】（线缆末端，直头出线，现场接线）
- 4芯A编码：KYF12J4ZT-NC(4-6)
- 5芯A编码：KYF12J5ZT-NC(4-6)
- 8芯A编码：KYF12J8ZT-NC(4-6)
【现场自接线式 - 针型弯头】（线缆末端，90度出线，现场接线）
- 4芯A编码：KYF12J4WT-NC(4-6)
- 5芯A编码：KYF12J5WT-NC(4-6)
- 8芯A编码：KYF12J8WT-NC(4-6)
【现场自接线式 - 孔型直头】
- 4芯A编码：KYF12K4ZT-NC(4-6)
- 5芯A编码：KYF12K5ZT-NC(4-6)
- 8芯A编码：KYF12K8ZT-NC(4-6)
【现场自接线式 - 孔型弯头】
- 4芯A编码：KYF12K4WT-NC(4-6)
- 5芯A编码：KYF12K5WT-NC(4-6)
- 8芯A编码：KYF12K8WT-NC(4-6)
以上型号中，A编码为标准配置。如果需要B编码、D编码、X编码或S编码，将型号中的-N或-NC替换为对应编码代号即可。线缆外径如果选6-8mm规格，将(4-6)改为(6-8)即可。
M12连接器产品实拍图
芯数和编码的对应关系
不是所有芯数都能配所有编码，M12连接器的芯数和编码有固定对应关系：
A编码：2/3/4/5/6/8/12/17芯（全系列覆盖）
B编码：5芯（PROFIBUS专用）
D编码：4芯（百兆以太网）
X编码：8芯（千兆以太网）
S编码：3/4芯（电源）
比如你要找一款4芯A编码的M12连接器，有。找一款8芯D编码的？没有，D编码只做4芯。8芯以太网要用X编码。这些对应关系是IEC 61076-2-101标准规定的，所有厂家都一样。
端接方式的选择建议
面板安装插座有三种端接方式，选哪种看你的安装条件：
焊线型（-Q）：尾部带焊杯，用焊锡把线缆焊在焊杯里。焊接可靠性高，接触电阻稳定，适合需要长期稳定运行的固定设备。缺点是现场需要烙铁，不方便拆卸。
焊板型（-T）：尾部带圆柱脚，直接穿过PCB板焊在电路板上。适合连接器直接装在电路板上的场景，省去了中间接线。注意焊板型的安装面板厚度有要求，PCB板到面板的距离要和连接器的安装长度匹配。
带线型（-L[长度]M）：出厂时已经接好线缆，不需要现场接线。开箱即用，接线质量由工厂保证。适合标准化批量设备，或者现场不具备焊接条件的场景。线缆长度可定制，从0.1米到10米以上都可以做。
现场自接线式（-NC）：连接器尾部带接线端子（螺丝压紧式或焊接式），用户在现场自己剥线接线。2-8芯有螺丝压紧式和焊接式两种选择，12芯和17芯只有焊接式（芯数太密螺丝刀下不去）。适合设备布局不固定、走线距离需要现场测量的项目。
防爆型号的特殊命名
我们科迎法还有M12全金属多芯防爆连接器系列，防爆型号的命名规则和常规产品略有不同，基础型号为KYF12K系列，防爆标志为Ex ec IIC T6 Gc（气体防爆）和Ex tc IIIC T80°C Dc（粉尘防爆），已通过国家防爆认证，证书编号ZJEx26.0535X。防爆款采用全金属壳体，同时提供电磁屏蔽和防爆双重功能，满足化工、石化、煤矿等危险区域的安装准入要求。防爆型号的具体编码规则可联系我们的技术团队获取。

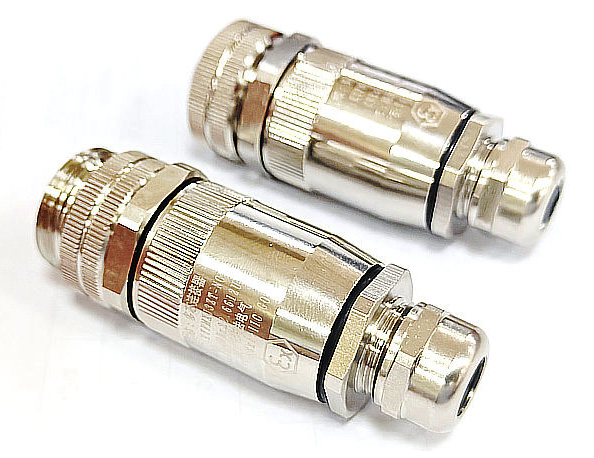

带防爆标识的自接防爆连接器
看懂型号后的选型步骤
看懂型号命名规则后，选型就变成了填空题：
第一步：确定芯数。梳理你需要传输多少路信号，传感器信号一般4芯够用，以太网用4芯（D编码）或8芯（X编码），多路信号传输选12芯或17芯。
第二步：确定编码。传传感器信号选A编码，传百兆网选D编码，传千兆网选X编码，传PROFIBUS选B编码，传电源选S编码。
第三步：确定针孔类型。设备面板固定侧装孔型插座（K），线缆活动端接针型插头（J），一公一母配对。
第四步：确定安装方式。面板安装选Z系列（法兰安装），线缆末端选ZT（直头）或WT（弯头）。
第五步：确定端接方式。需要焊线选-Q，需要焊PCB选-T，需要带线选-L[长度]M，需要现场自接选-NC。
第六步：确定线缆外径（仅自接线式）。线缆外径4-6mm选(4-6)，6-8mm选(6-8)，2-4mm选(2-4)。
六个参数确定了，型号就锁定了。建议选型前先梳理你的信号类型（开关量/模拟量/通信/电源）、传输速率、使用环境、安装空间，这六个输入参数对应型号的六个参数位，一一对应就不会选错。
上海科迎法公司前台实拍
我们上海科迎法的M12连接器产品线覆盖A/B/D/X/S全编码，2到17芯全系列，面板安装和电缆安装两种方式，焊线/焊板/带线/自接四种端接方式。如果你在选型过程中遇到不确定的参数，把你的应用场景告诉我们，上海科迎法的技术团队可以帮你直接锁定型号。同时我们的M8连接器也采用类似的KYF型号命名规则，如果M12和M8都需要用，可以一次性配齐。
