航空插头的型号规格比M12连接器复杂得多——M12的编码就那么几种，航空插头的壳体号、芯数、接触件组合、安装方式排列组合下来有上千种规格。我们每年给客户做航空插头选型方案上百份，发现90%的选型错误都是因为规格参数没搞清楚。今天把航空插头的规格参数和型号命名规则讲透，让你拿到任何一个航空插头型号都能看懂。
航空插头规格解析

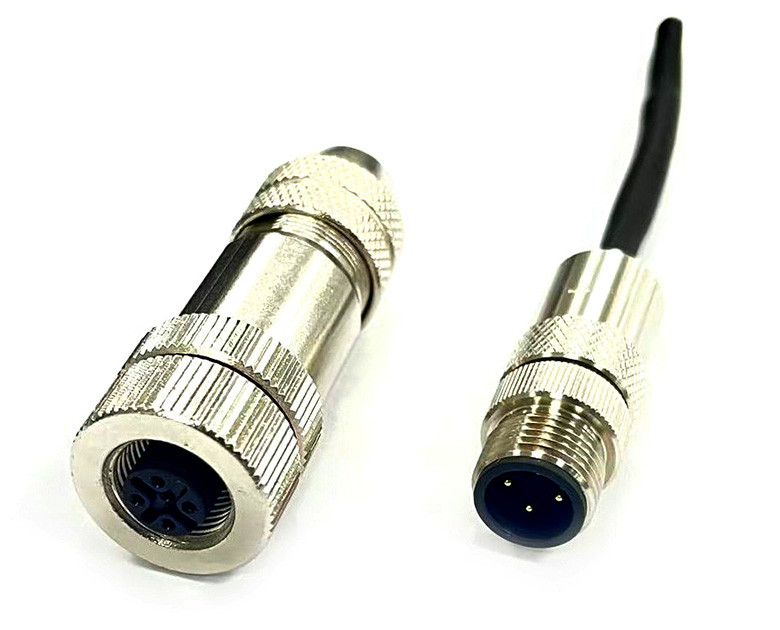

航空插头产品实拍
航空插头的核心规格参数
航空插头的规格由六个核心参数决定：
第一是壳体号（也叫外壳号或壳号）。壳体号决定了航空插头的外径大小，常见的有10、12、14、16、18、20、22、24等。壳体号数字越大，外径越小——10号壳体外径约39mm，24号壳体外径约12mm。壳体号和芯数有关联：壳体号越大（外径越小），能容纳的芯数越少。
第二是芯数。航空插头的芯数从2芯到128芯都有。小壳体号（如24号）最多做到7芯左右，大壳体号（如10号）可以做到数十芯甚至上百芯。选多少芯取决于你需要传输多少路信号和电源。
第三是接触件类型。同一个航空插头内可以混装不同类型的接触件：信号针（小电流，1-3A）、功率针（大电流，10-25A）、同轴针（高频信号）、光纤针（光信号传输）。混装接触件是航空插头相比M12连接器的一大优势——一个连接器同时传信号、电源和射频，减少接口数量。
第四是安装方式。法兰安装（通过法兰盘固定在面板上）、电缆安装（直接装在线缆末端）、穿墙安装（穿过隔板两面对接）。工业设备最常用的是法兰安装。
第五是连接方式。螺纹连接（最常见，抗震好）、卡口连接（快速插拔，旋转1/4圈锁紧）、推拉连接（最快，按一下就锁紧）、快速锁紧（按压式，无需旋转）。工业场景推荐螺纹或卡口，医疗设备推荐推拉。
第六是防护等级。IP40（防接触，不防水）、IP67（防短时浸水）、IP68（防持续浸水）、IP69K（防高压冲洗）。户外和工业环境至少要IP67。
航空插头型号命名规则
航空插头的型号命名各厂家略有差异，但基本结构相似。以我们上海科迎法常用的型号命名方式为例：
[系列代号] - [壳体号] - [芯数] - [接触件类型] - [安装方式] - [连接方式] - [性别] - [防护等级]
实例解读：KYF-14-10S-FJ-S-IP67
KYF — 系列代号（科迎法航空插头系列）
14 — 壳体号14（外径约20mm）
10S — 10芯信号针（S=Signal信号针，P=Power功率针，C=Coax同轴针）
FJ — 法兰安装（FJ=Flange法兰，CA=Cable电缆）
S — 螺纹连接（S=Screw螺纹，B=Bayonet卡口，P=Push-Pull推拉）
IP67 — 防护等级
含义：这是一款科迎法系列、14号壳体、10芯信号针、法兰安装、螺纹连接、IP67防护等级的航空插头。
壳体号和芯数的对应关系
选型时最常见的困惑是"我要8芯的航空插头，选几号壳体？"壳体号和芯数有对应关系，不是任意组合的：
24号壳体：2-5芯（外径约12mm，最小的航空插头）
22号壳体：2-7芯
20号壳体：2-12芯
18号壳体：2-19芯
16号壳体：2-26芯
14号壳体：2-37芯
12号壳体：2-55芯
10号壳体：2-128芯（外径约39mm，最大的标准壳体）
注意：同样芯数可以选不同壳体号。比如8芯可以选20号壳体（小，紧凑）也可以选18号壳体（大，余量大）。选小的节省空间，选大的方便接线。我们建议信号传输选小壳体号，功率传输选大壳体号——功率针粗，需要更大的壳体空间。

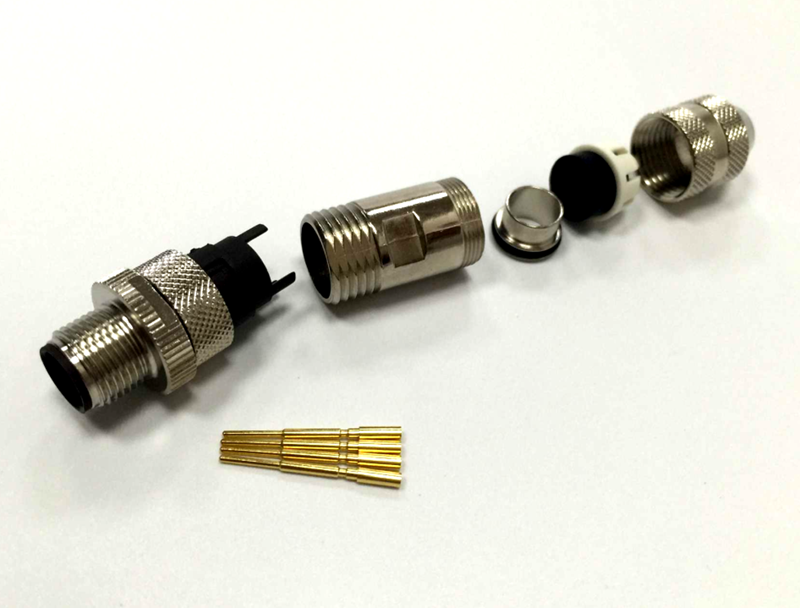

航空插头产品实拍
接触件混装怎么选
航空插头的混装能力是它相比其他连接器的核心优势。我们给客户做方案时，经常用一个航空插头同时传输电源+信号+通信：
混装示例1：3路电源（功率针，16A）+ 4路信号（信号针，2A）+ 1路以太网（信号针，4芯）
→ 14号壳体，8芯混装（3P+5S）
混装示例2：2路电源（功率针，25A）+ 2路模拟信号（信号针，2A）+ 1路同轴（同轴针）
→ 16号壳体，5芯混装（2P+2S+1C）
混装时要注意功率针和信号针之间的绝缘间距，大电流产生的热量和电磁场不能影响信号传输。我们的混装方案会在功率针和信号针之间加绝缘隔板。
选型对照速查表
根据应用场景快速选型：
传感器信号传输 → 20号壳体，4-8芯信号针，螺纹连接，IP67
工业电源+信号 → 14号壳体，混装（功率针+信号针），螺纹连接，IP67
户外通信设备 → 16号壳体，8-19芯信号针，卡口连接，IP68
医疗设备 → 22号壳体，5-7芯信号针，推拉连接，IP67
轨道交通 → 12号壳体，19-37芯混装，螺纹连接，IP68
军工/航天 → 10号壳体，定制混装，螺纹连接，IP68+MIL-SPEC
上海科迎法电气科技有限公司
我们上海科迎法的航空插头产品线覆盖14号到24号壳体全系列，支持信号针/功率针/同轴针混装，防护等级标配IP67，可升级IP68。同时我们的M12连接器和防水连接器产品也可以和航空插头配套使用，在设备的不同接口位置采用不同类型的连接器，实现最优的连接方案。如果你在航空插头选型上有疑问，把你的信号类型和电流要求告诉上海科迎法，我们帮你确定壳体号和接触件配置。
