很多客户来咨询太阳光模拟器时，第一句话是"你们那个模拟太阳光的灯多少钱"。这个问题就像问"汽车多少钱"一样——一辆三轮车和一辆奔驰都是"车"，但价格差十倍。太阳光模拟器不是一盏灯，而是一套完整的测试系统：光源产生模拟太阳光，光路系统把光均匀投射到测试面，电子负载给样品施加电压并测量电流，温控系统控制样品温度，数据采集系统记录I-V曲线并计算各项参数。这些组件缺一不可，任何一个环节不达标都会影响测试结果的准确性。这篇文章从系统架构的角度，把太阳光模拟系统的各个组件和选型要点讲清楚。
太阳光模拟系统选型指南

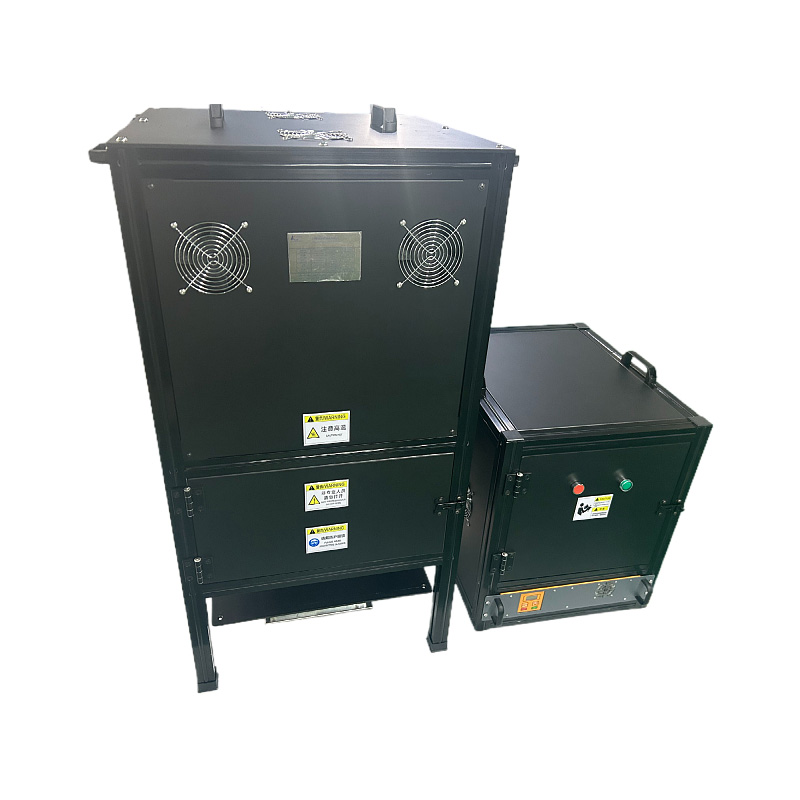

太阳光模拟器产品实拍
光源：系统的核心
光源是太阳光模拟系统的心脏，决定了光谱质量、光强稳定性和有效辐照面积。目前主流的光源有两种技术路线：氙灯和LED。
氙灯光源的历史最长，技术成熟。氙灯通过高压放电激发氙气发光，光谱分布从紫外到红外连续覆盖，配合AM1.5G滤光片可以做到A级光谱匹配度。氙灯的优势是光谱完整性好、光强大（单灯可达1000W/m²以上）、有效面积大（配合积分球可达30cm×30cm以上）。劣势是寿命短（氙灯管1000到2000小时需要更换）、光强会随灯管老化漂移（需要频繁校准）、红外波段光谱偏差较大。
LED光源是近几年的技术趋势。用多个波长的LED阵列组合来拟合AM1.5G光谱，每个波段独立控制。LED的优势是寿命长（50000小时以上）、光强稳定性好（±1%以内）、开关速度快（毫秒级，适合脉冲测试）、不产生红外过量问题。劣势是单颗LED功率有限，大面积光源需要密集阵列，成本较高；紫外波段（300-400nm）的LED效率低、寿命短，是技术瓶颈。
选型建议：晶硅电池IV测试两种光源都可以，LED方案维护成本更低。钙钛矿和叠层电池测试建议选LED方案，因为光谱可独立调节，适合不同材料的光谱响应匹配。大面积组件（1m×2m）测试目前还是氙灯方案为主，LED大面积光源的成本还太高。
光路系统：决定辐照均匀性
光源发出的光是中间亮四周暗的，必须通过光路系统把光均匀化。光路系统的质量直接决定了辐照不均匀度这个核心指标。
常用的光路方案有三种：
积分球方案：光源射入积分球，光线在内壁漫反射涂层上多次反射后从出口射出，输出光非常均匀。不均匀度可以做到±1%以内（A级标准要求±2%）。但积分球的光损失大（输入光只有20%到30%从出口输出），需要更强的光源。适合小面积高均匀度测试（2cm×2cm到15cm×15cm）。
透镜组方案：用复眼透镜（蝇眼透镜）阵列把光束分割再重合，实现均匀化。光损失比积分球小（50%到70%利用率），但均匀度稍差（±2%到±3%）。适合中等面积测试（15cm×15cm到30cm×30cm）。
反射式方案：用椭球面反射镜把光源成像到测试面，配合漫反射板均匀化。光利用率最高（70%到80%），但均匀度一般（±3%到±5%），通常用于大面积低精度测试。
我们给客户做系统方案时，会根据有效测试面积和均匀度要求选光路方案。实验室级的小面积高精度测试用积分球，产线级的中等面积测试用透镜组，大面积组件分选用反射式。

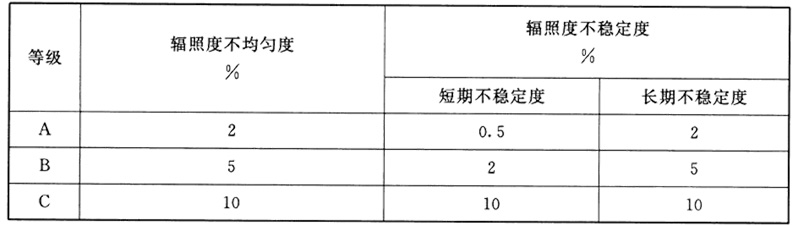

辐照不均匀度配等级划分
电子负载：I-V曲线的采集核心
电子负载是给被测电池/组件施加电压并测量电流的设备，是I-V曲线测试的核心。太阳光模拟器的数据质量很大程度上取决于电子负载的性能。
电子负载的关键参数有三个：电压分辨率、电流分辨率、扫描速度。
电压分辨率决定了开路电压和最大功率点电压的测量精度。A级太阳光模拟器要求电压分辨率不低于1mV。我们的系统用24位ADC，电压分辨率0.1mV，远超标准要求。
电流分辨率决定了短路电流和最大功率点电流的测量精度。电流分辨率取决于电流量程和ADC位数。我们的系统支持多量程自动切换（10mA到20A），每个量程的分辨率都优于满量程的0.01%。
扫描速度是指完成一次I-V曲线扫描（从短路到开路）所需的时间。扫描速度对钙钛矿电池测试特别重要——钙钛矿有滞后效应，扫描太慢会导致效率测量值偏低。我们的系统支持最快10ms完成一次扫描（500个数据点），是行业最快的方案之一。
电子负载还有两种工作模式：静态扫描和动态扫描（也叫脉冲扫描）。静态扫描是持续光照下扫描I-V曲线，适合稳态效率测量。动态扫描是光源脉冲式照射，每次脉冲扫一条I-V曲线，适合产线高速分选。LED光源特别适合脉冲模式，因为开关速度是毫秒级。
温控系统：25℃不是建议是标准
光伏电池的I-V特性对温度高度敏感。晶硅电池的温度系数约-0.4%/℃，即温度每升高1℃，效率下降0.4%。在30℃下测的效率比25℃标准条件低2%。IEC 60904-1标准规定标准测试条件（STC）的温度是25℃±1℃，不是"建议25℃"，是"必须25℃"。
温控方案有两种：
被动温控：用铝块或铜块做样品台，靠热惯性维持温度。适合实验室环境温度稳定在23℃到25℃的场合。成本低但不能主动控制温度，环境温度偏离25℃时样品温度也会偏。
主动温控：用TEC（半导体制冷/加热）或水冷方式主动控制样品台温度。温度精度可以做到±0.5℃。我们的系统标配TEC温控，温度范围10℃到80℃可调，覆盖了所有标准测试条件。
我们建议所有需要出具测试报告的客户都配主动温控。没有温控的测试数据，第三方实验室不认可。
数据采集和软件系统
数据采集系统负责协调光源、电子负载、温控的时序，记录测试数据，计算I-V参数（开路电压、短路电流、最大功率、填充因子、效率等），并生成测试报告。
软件系统的关键能力有三点：第一，支持IEC 60904-1标准的完整测试流程，包括暗I-V测试、光I-V测试、温度修正。第二，支持批次测试和数据追溯，每次测试结果自动关联样品编号、测试时间、环境参数。第三，支持自定义测试报告模板，满足不同客户的报告格式要求。
我们的软件系统还集成了光谱匹配度分析功能——实时监测光源输出的光谱分布，和AM1.5G标准光谱做对比，光谱匹配度下降到B级时自动提醒校准。

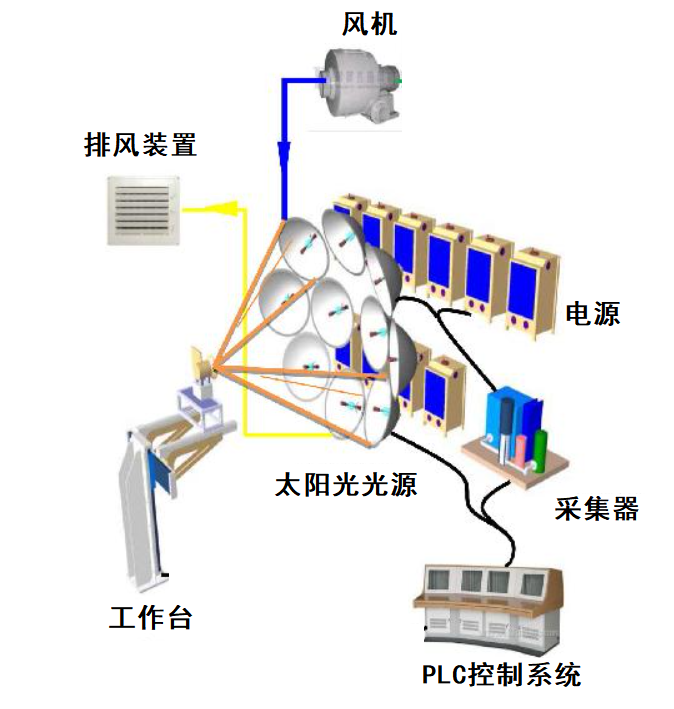

系统集成的注意事项
太阳光模拟系统不是各个组件简单拼在一起，系统集成的质量决定了最终测试数据的可靠性。
光路对中：光源、光路和测试面必须严格对中，偏移会导致辐照均匀性恶化。我们的系统在出厂前做光路对中校准，用辐照度计在有效面积内做25点网格测量，确认不均匀度达标。
电气屏蔽：电子负载测量的电压电流信号很弱（微伏到毫伏级），容易受到光源驱动电源的电磁干扰。我们的系统采用屏蔽线缆和光电隔离设计，确保测量信号不受干扰。
时序同步：脉冲测试模式下，光源开启、电子负载扫描、数据采集必须在毫秒级同步。我们用FPGA硬件控制时序，同步精度优于1微秒。
上海科迎法电气科技有限公司
我们上海科迎法的太阳光模拟系统产品线覆盖从实验室级小面积测试到产线级大面积分选的全系列方案，光源可选氙灯或LED，光路可选积分球或透镜组方案。同时我们的AI视觉检测设备可以和太阳光模拟系统配合使用，IV测试做性能评估，EL检测做缺陷检测，两者结合为光伏组件质量管控提供完整的测试方案。如果你在太阳光模拟系统选型上有疑问，把你的测试需求告诉上海科迎法，我们帮你配置最合适的系统方案。
