在工业自动化现场，M12分线盒是使用频率最高的现场信号分配设备之一。它的工作很简单：把多个传感器、接近开关、光电开关的信号就近集中到一个盒子里，然后通过一根总线电缆传回PLC控制系统。
工业M12分线盒的核心是一进多出的并联电路结构。一个总线输入口连接主电缆，多个M12输出口分别连接现场设备。内部电路将电源和信号并联到各个端口，实现单路输入、多路输出的信号分配。这种结构不需要额外供电，属于无源设备，安装后即可使用。
为什么要用“工业级”
“工业”两个字代表的是产品的环境适应性。工业现场的工况远比办公室复杂——有粉尘、有水汽、有油污、有振动。工业M12分线盒需要在这些条件下长期稳定运行。
防护等级是基础指标。IP67意味着完全防尘，可短时浸水，这是工业级产品的标配。外壳采用阻燃工程塑料，内部灌封环氧树脂，既能防水防尘，也能抵御一定的机械冲击。部分型号采用全金属壳体，在振动和高温环境中更可靠。

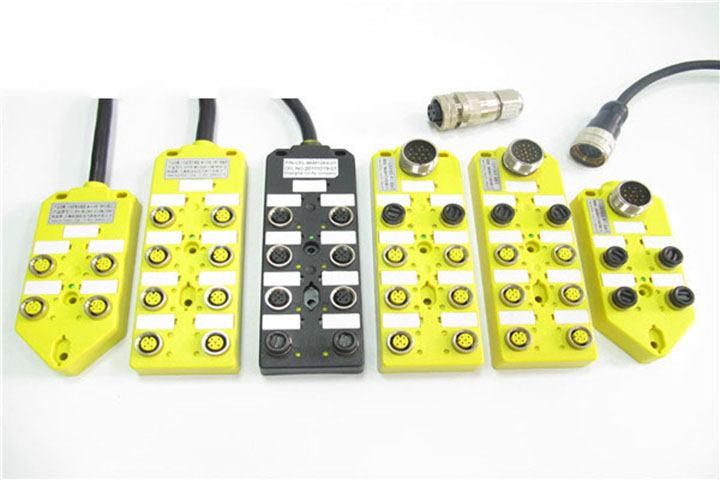

产品规格的多样性
工业M12分线盒之所以能适应各种场景，靠的是灵活的规格配置：
端口数量：从4口到12口不等。4口适合小型设备或传感器分散的场景，8口是汽车焊装线、包装设备最常用的规格，12口适用于传感器密集的大型设备。建议选型时预留1-2个备用端口。
信号类型：分为PNP型和NPN型。PNP是欧系和国产主流设备的标准（高电平有效），NPN多见于日系老设备（低电平有效）。选型时以PLC输入模块的信号类型为准，拿不准可选PNP/NPN通用型。
芯数配置：M12接口有3芯、4芯、5芯、8芯等规格。普通三线制传感器用4芯足够（24V+、0V、信号、备用），双通道传感器或带屏蔽的需要5芯或更多。
出线方式：直接出线式电缆与壳体一体注塑成型，无额外插接点，防水可靠，适合固定安装。插座式可自由配线，灵活性高，但多一个插接点。
工业M12分线盒的应用
工业M12分线盒的应用场景覆盖了绝大多数自动化领域：
汽车焊装线：工位密集、传感器多，用8口分线盒集中信号，一根总线回PLC柜
物流输送线：沿线传感器分段接入分线盒，干线电缆减少70%以上
包装设备：各工位传感器就近接入，走线规整，调试方便
机器人工作站：末端工具上空间有限，4口分线盒体积小，能塞进抓手内部
选型建议
选工业M12分线盒，以下顺序可供参考：
先确认信号类型。看PLC输入模块是PNP还是NPN，确定分线盒的信号类型。不确定就用通用型。
再数端口数量。统计现场需要接入的传感器数量，选端口数略大的规格。
然后确认芯数。看传感器是几线的，选对应芯数的M12接口。
最后确定出线方式。走线路径明确、不需要频繁改动就选直接出线式；后期可能调整就选插座式。
防护等级方面，IP67覆盖大多数工业场景。如果设备需要高压水冲洗，考虑IP68或IP69K。电缆材质方面，普通环境用PVC即可，油污或移动场合推荐PUR。
