连接器是电子设备中信号与电力传输的核心元件。一颗连接器上可能排列着数十甚至上百根PIN针，任何一根PIN针的平整度偏差，都可能导致信号连接不稳定甚至中断。
PIN针平整度检测的核心指标包括：共面度（所有PIN针顶端是否在同一平面）、正位度（PIN针是否垂直）、高度一致性（各PIN针高度差异）。传统的人工检测和2D视觉方案正在被3D视觉技术取代。基于双目视觉的检测方法，PIN针相对高度检测精度可达99.535%，重复性精度在±0.05mm以内。
二、概述：PIN针平整度检测的行业痛点
连接器在生产、运输过程中可能因外力影响出现PIN针弯曲、歪斜、高度异常等问题。在大批量生产过程中，由于来料或制程等原因，会出现缺针、歪针和针尖高度异常等情况，导致信号连接不稳定甚至中断。
传统检测方法存在明显局限：
接触式测量（如三坐标测量机）可能造成PIN针局部变形，且在不同PIN针之间切换时需要重新排布探头，耗时耗力。激光测量法生成的点云数据量大、噪点多，处理速度较慢。结构光法会因连接器PIN针反光特性造成数据缺失，且设备较为昂贵。
三、原理：PIN针平整度检测的核心技术

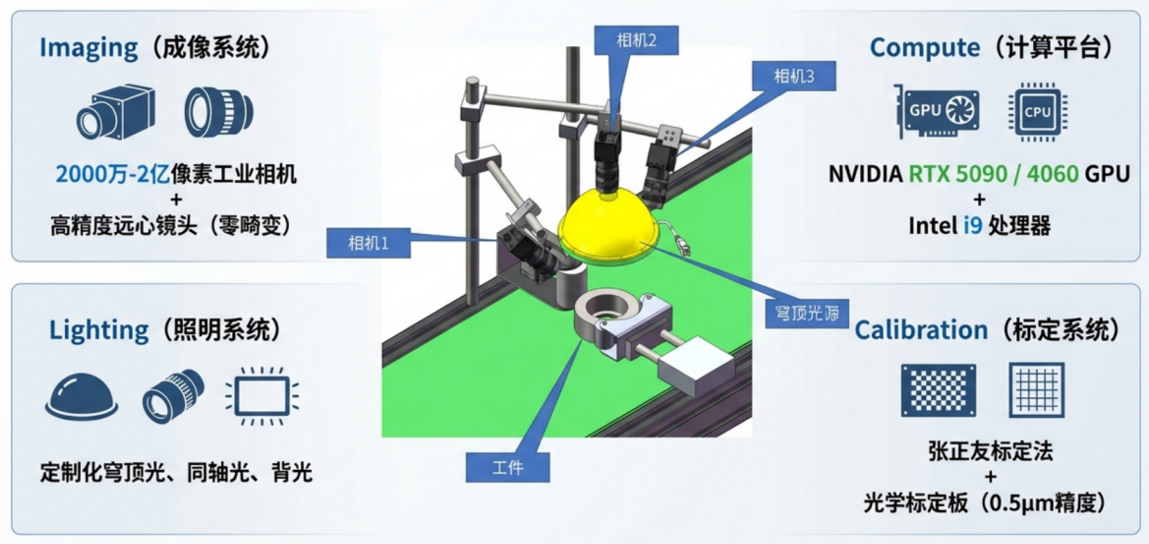

双目视觉三维重建。基于双目视觉的PIN针正位度检测方法，通过双目标定获取相机内外参数，实现图像立体校正。分别提取PIN针在两个相机视野中的特征角点，基于视差原理计算针尖三维坐标，实现对PIN针排列共线度与相对高度的检测。该方法PIN针相对高度检测平均耗时125.4ms，精度达99.535%。
3D线激光扫描成像。针对ECU连接器PIN针平面度检测，3D线激光相机通过激光三角测量原理获取PIN针顶端三维点云数据。某检测方案采用LVM3028线激光3D相机，帧率达2500-10000Hz，平面度静态数据在0.011mm以内，动态数据在0.03mm以内。
2.5D光度立体成像。对于PIN针的微小高度差异，2.5D光度立体成像技术通过多角度照明融合图像，生成高度图和反射率图。该技术可有效消除连接器外壳反光干扰，精准获取PIN针顶端高度数据。
AI图像处理算法。通过形状匹配与斑点检测技术识别PIN针数量与缺损，使用位置补正确保检测区域始终定位到PIN针顶端。软件可实时检测PIN针间距并显示在画面上，检测结果通过图案和数值颜色区分OK/NG信息。
参数与检测能力
检测精度：重复精度±0.01mm；3D线激光方案平面度静态数据≤0.011mm
检测速度：单PIN检测耗时＜125ms
检测项目：PIN针共面度、正位度、高度一致性、数量、间距、缺损
检测模式：在线全检/离线抽检
场景：PIN针平整度检测的典型应用
ECU连接器检测。汽车电子控制单元（ECU）的PIN针连接器是信号与电力传输的核心载体，PIN针数量从数十针扩展至上百针。3D线激光相机以高分辨率成像与高速采集能力，实现PIN针平面度的精密检测，平面度静态数据在0.011mm以内。
PCB板连接PIN检测。PCB上的连接PIN通过插装和焊接固定，可能出现缺针、歪针和针尖高度异常。双目视觉检测方法通过特征角点提取和视差原理计算PIN针三维坐标，同时完成PIN缺失检测、共线度检测和相对高度检测。
通用连接器视觉检测。连接器的平整度、针脚数量、针脚间距、引脚正位度、偏移度、高度等参数，均可通过CCD视觉系统完成检测。检测精度可达微米级，适合大批量生产场景。
总结
连接器PIN针平整度检测正从人工目检和2D视觉走向3D视觉和AI智能检测。双目视觉、3D线激光、2.5D光度立体成像三种技术路线各有优势——双目视觉成本较低、精度稳定；3D线激光精度更高、速度更快；2.5D方案适合反光材质。
上海科迎法电气在连接器视觉检测领域拥有成熟的方案积累，围绕3D成像、AI算法和自动化执行三大核心，为连接器制造企业提供高精度的PIN针平整度在线检测方案。把微米级的PIN针检测交给机器，让每一根PIN针都经得起检验。
