上海科迎法电气是M12双头电缆连接器专业厂家，提供M12-M12和M12-M8全系列双头预铸线缆。双头连接器支持公母对插、直头弯头组合、3至12芯可选，防护等级IP67，电缆材质PUR或PVC可选，长度任意定制。涵盖M12转M8跨规格互连、M12转RJ45网络转接、M12转电磁阀连接器、Profib

M12双头电缆连接器产品列表

首页
上一页
1
2
3
下一页
末页
共 3页35条

双头电缆连接器产品系列与参数对照表

系列编号	产品类型	接口组合	形态组合	芯数	电缆材质	防护等级	典型应用

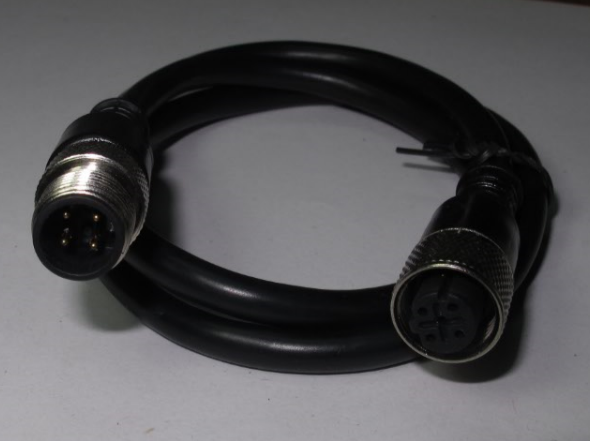

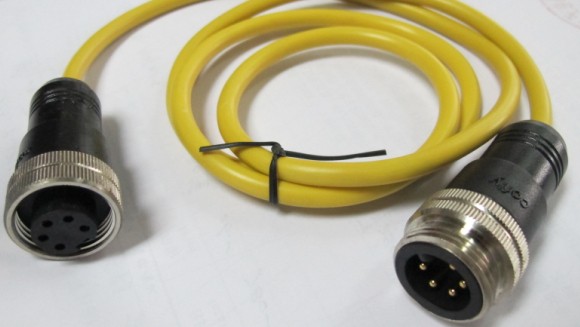

9-1	直-直双头	M12-M12	直-直	3至12芯	PUR/PVC	IP67	传感器到传感器直连

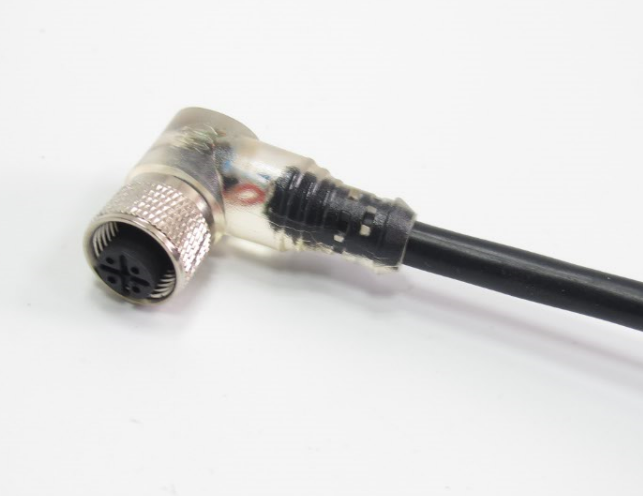

9-2	直-弯双头	M12-M12	直-弯	3至12芯	PUR/PVC	IP67	紧凑空间设备互连
9-3	弯-弯双头	M12-M12	弯-弯	3至12芯	PUR/PVC	IP67	双面侧壁安装

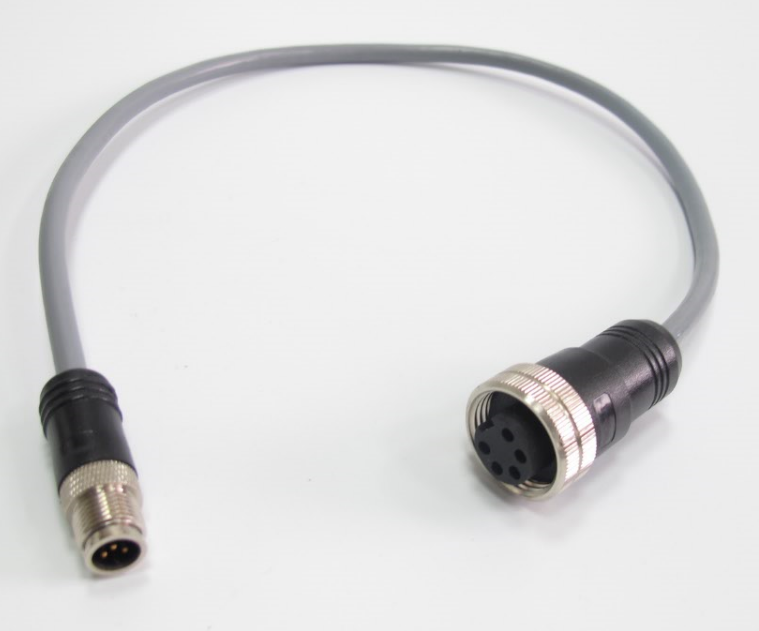

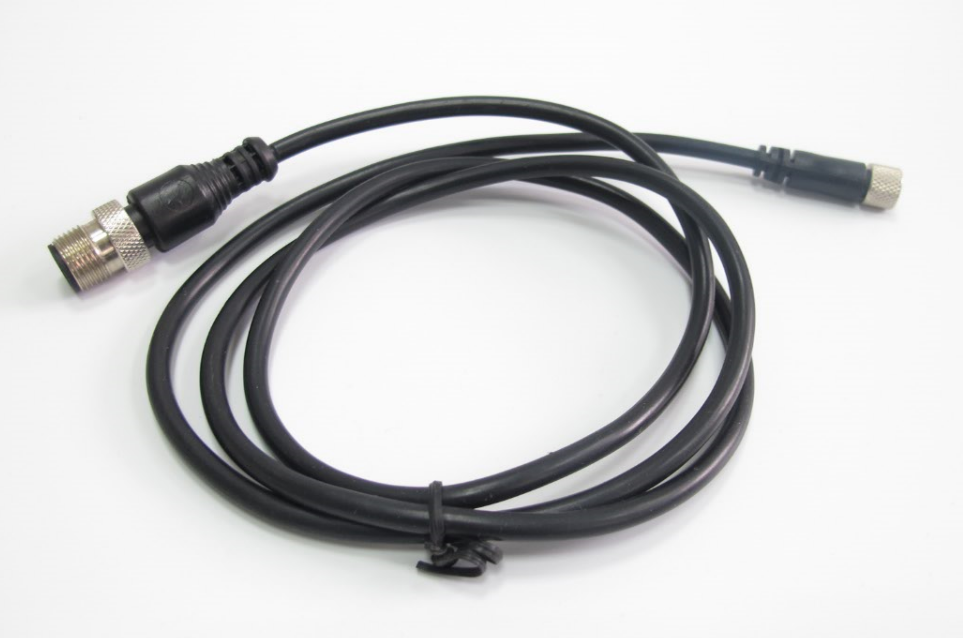

9-4	M12-M8双头	M12-M8	直-直	3至8芯	PUR/PVC	IP67	M12设备转M8传感器
9-5	M12-电磁阀	M12-电磁阀连接器	直/弯	3至5芯	PUR	IP67	液压气动电磁阀控制

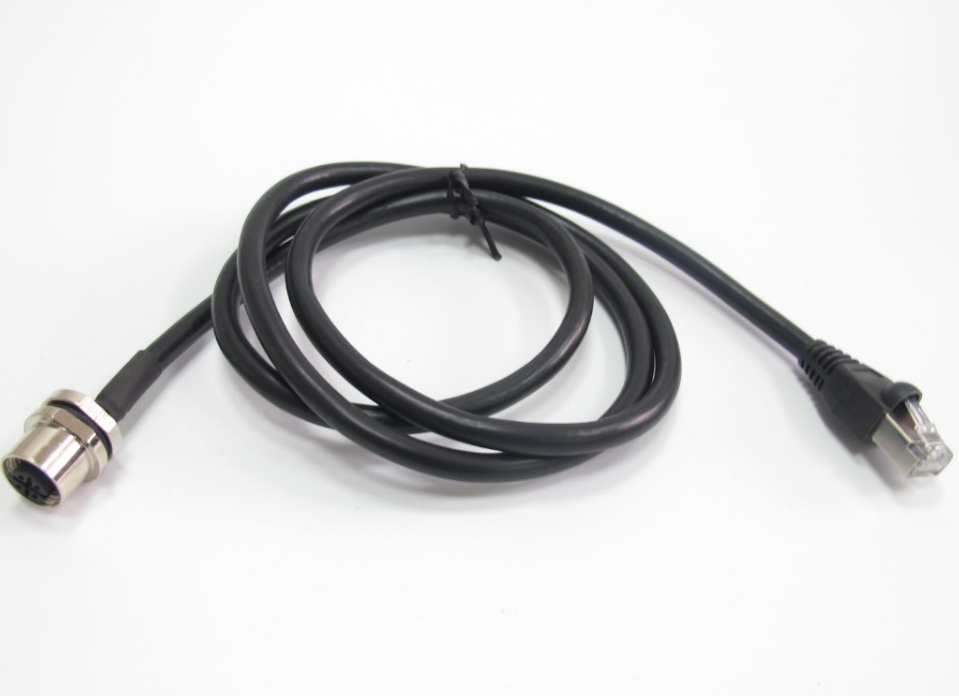

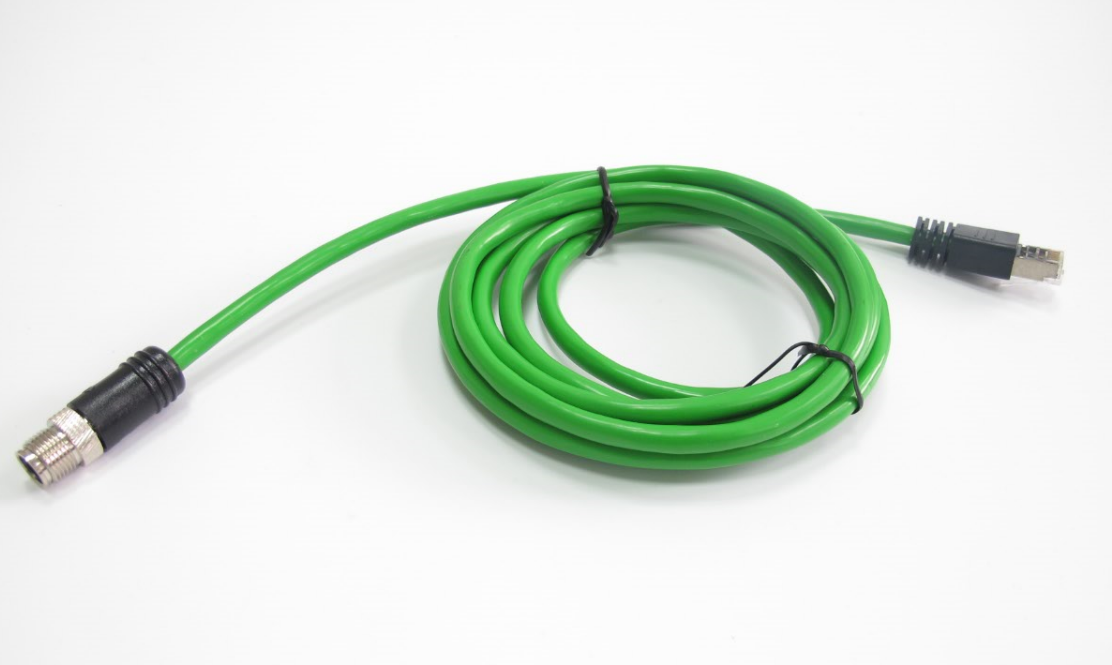

9-6	M12-RJ45	M12-RJ45水晶头	直/弯	4/8芯	PUR/PVC	IP67	工业以太网设备接入

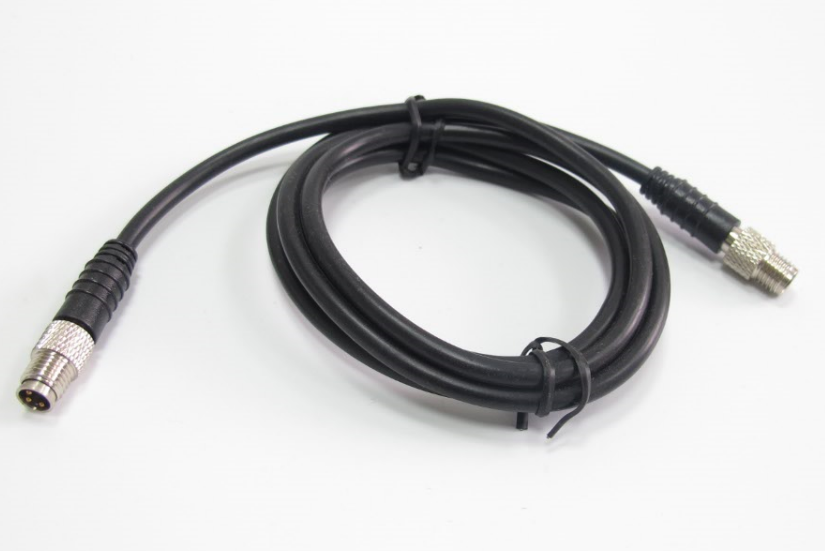

9-7	M8-M8双头	M8-M8	直/弯	3至6芯	PUR/PVC	IP67	M8传感器之间互连
9-8	屏蔽型双头	M12/M8	直/弯	3至12芯	屏蔽PUR	IP67	抗干扰信号传输

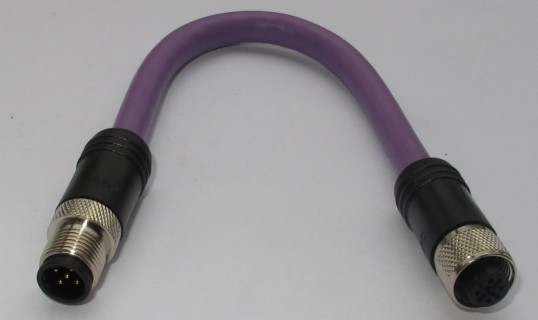

9-14	Profibus专用	M12-M12	直/弯	5芯	Profibus电缆	IP67	Profibus现场总线

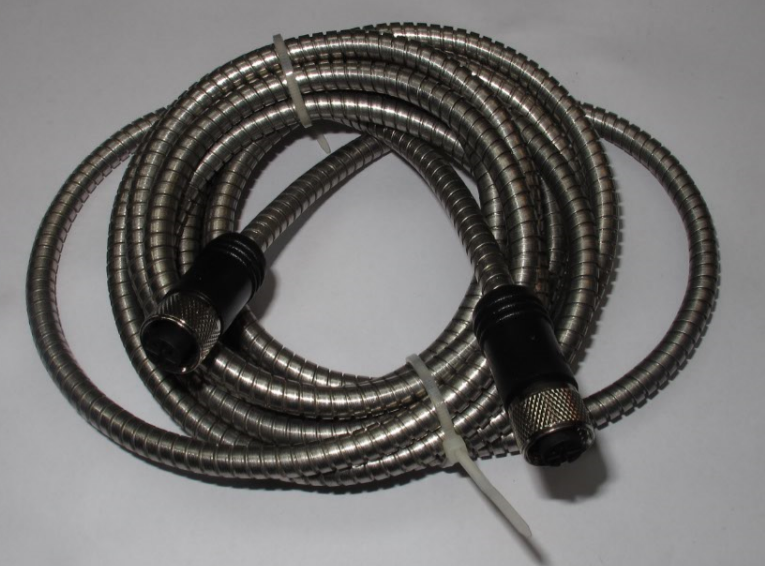

9-15	金属软管防护	M12-M12	直/弯	3至12芯	不锈钢软管防护	IP67	机械手臂拖链环境
9-18	弹性螺旋电缆	M12-M12	直/弯	3至12芯	螺旋弹性PUR	IP67	移动设备伸缩连接

一、双头连接器型号命名规则：接口A-性别A-形态A-电缆长度-接口B-性别B-形态B，芯数。接口M12/M8/RJ45，性别公/母，形态直/弯，长度任意定制。

二、选型五步法：确定接口规格→确定性别组合→确定形态组合→确定芯数编码→确定电缆长度材质

三、技术参数：额定电流2至5芯5A/6至12芯2A，额定电压60V，防护IP67，工作温度-25~+85℃，机械寿命>500次

四、常见问题：问M12双头连接器公母怎么选？答设备端公头线缆端选母头反之亦然。问直头弯头区别？答直头同轴出线适合正面安装弯头垂直出线适合侧壁。问PUR和PVC怎么选？答PVC普通环境PUR恶劣环境。问螺旋电缆拉伸多长？答原长2至3倍回弹恢复。

参考标准：IEC 61076-2-101、CE/LVD、CE/EMC、ROHS、ISO9001:2015
