煤矿液压支架的电液控制系统，工作在井下最不友好的环境里：空气潮湿、粉尘弥漫、设备频繁动作、空间狭窄，还要满足煤矿安全认证要求。控制支架组件负责把连接器、线缆与安装结构整合在一起，让电液控制系统在支架上稳定运行。它不是简单的“铁架子加几根线”，结构强度、密封、抗振与认证缺一不可。上海科迎法电气提供矿用电液控制支架组件及相关连接产品，本文把选型要点讲清楚。
矿用电液控制的工作环境
井下环境对设备的要求，与地面工厂完全不是一个量级，选型前必须先把这些条件摆出来。
潮湿、粉尘与冲洗
井下湿度高、粉尘浓度大，设备表面常附着煤尘，检修时还会用水冲洗。水与粉尘一旦进入连接器或壳体内部，会造成绝缘下降、触点腐蚀。防护不能只靠一只密封圈，而要从壳体结构、接口密封与线缆入口整体设计。
振动、冲击与频繁动作
液压支架在移架、升降过程中会产生冲击与持续振动，连接器与线缆固定点承受反复应力。若固定不牢或线缆余量不足，接头根部容易断芯、松脱。结构设计应让线缆有合理的固定与缓冲，而不是靠扎带临时绑扎。
安全认证与资料要求
矿用产品需满足相应的安全认证要求，相关资质与检测报告是准入前提。选型时应确认产品是否具备合规认证，并核对认证范围与实际使用场景是否一致。只看“可用于矿山”的宣传语，无法通过验收。相关资料应随设备交付一并归档，便于后续检查。
组件构成
一套完整的支架组件，通常由安装结构、连接与传输、防护三部分构成，彼此配合才有意义。

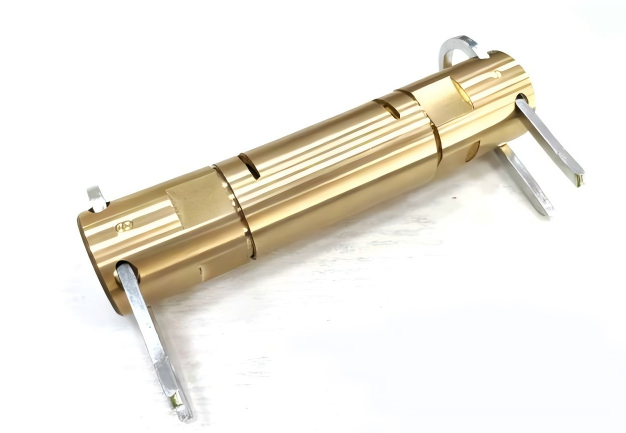

支架与安装结构
支架负责把连接器与控制部件固定在液压支架的合适位置，需具备足够强度与刚度，并在振动下不松动。安装位置要考虑检修空间与线缆走向，避免被运动部件挤压。结构表面应做防腐处理，适应井下潮湿环境。支架的紧固方式也应便于井下更换，避免需要专用工具或长时间停机。

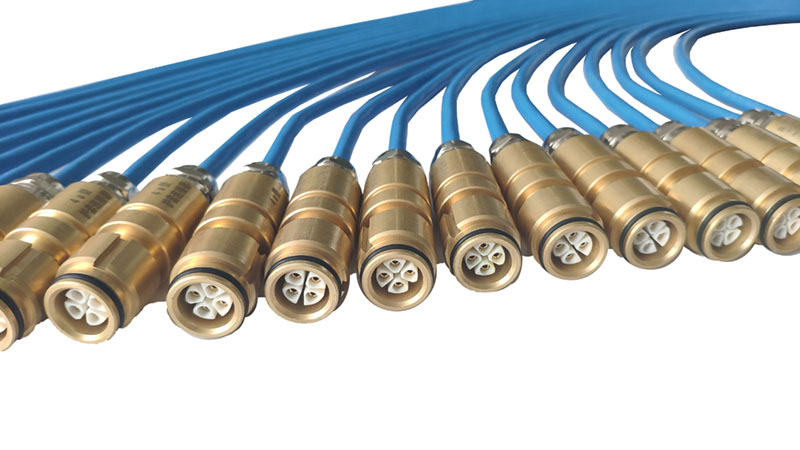

连接器与线缆
连接器是电气链路的关键节点，需具备密封、锁紧与抗振能力，插合后不能因振动自行松脱。线缆应选耐磨、耐油、阻燃的型号，并在支架上设置固定点与弯曲余量。多根线缆并行时应分隔布置，减少相互摩擦。连接器针脚定义应与控制系统一致，备件更换时必须核对编码，避免型号相近但定义不同。
防护与密封
防护包括连接器接口密封、线缆入口密封与壳体结合面密封。井下冲洗与高湿条件下，任何一处失效都可能导致整条链路故障。选型时应确认各组件的防护等级与密封材料，并了解密封件能否单独更换。
关键要求
矿用产品的“可靠性”不是抽象概念，可以拆成几项可检查的要求。
防护等级与密封可靠性
常见要求为IP67及以上，需通过喷水或浸水试验验证。密封可靠性还取决于安装工艺：密封圈是否完好、螺钉是否均匀压紧、空口是否封堵。设备到场后应抽查密封状态，而不是等投运后才发现渗水。
抗振、锁紧与机械强度
连接器应具备螺纹锁紧或卡扣锁紧结构，并在振动下保持连接。支架与固定件应有足够强度，紧固件建议采用防松措施。线缆固定点间距不宜过大，避免振动时甩动造成磨损。必要时可通过振动试验验证。
阻燃与电气安全
井下环境对阻燃有明确要求，线缆与绝缘材料应具备相应阻燃性能。电气安全还包括绝缘电阻、耐压与接地连续性。选型时应索取材料与电气性能资料，并与整机安全要求对照，不能只依赖供应商口头承诺。
选型要点
把工况、接口与认证三件事确认清楚，选型基本不会出现方向性错误。
按支架形式确定结构
不同型号液压支架的安装位置与空间不同，支架组件需按现场结构定制。选型前应提供安装部位尺寸、运动范围与检修通道，避免组件装上后妨碍动作或无法维护。结构形式确定后，再考虑连接器布局。
按接口与回路确定连接方案
先统计控制回路数量与信号类型，再确定连接器芯数与形式。动力与信号回路尽量分开，减少干扰。接口需与现有电液控制系统匹配，不能只看连接器是否“能插上”，还要核对针脚定义与编码。
认证、资料与配套
矿用项目对资料完整性要求高，应确认认证证书、检测报告与说明书齐全，且覆盖实际型号。科迎法的矿用电液控制支架组件可与矿用连接产品配套使用，相关连接方案可参考M23连接器与产品中心。
安装与维护
井下检修窗口短、条件差，安装与维护方式直接影响设备可用率。
安装顺序与固定
应按先固定支架、再布设线缆、最后连接插头的顺序施工，避免线缆在安装过程中受拉。紧固件应按规定力矩拧紧并做防松处理。线缆在接头处留出应力释放，固定点避开尖锐边缘。
日常检查与冲洗注意事项
日常检查重点包括连接器是否松动、密封圈是否老化、线缆护套是否磨损、支架是否变形。冲洗时应避免高压水直射连接器接口，冲洗后检查有无积水。发现密封件硬化应及时更换，不要靠拧紧螺钉“凑合”。检查结果应做记录，便于比较不同支架的劣化速度，提前安排检修。
备件与故障处理
备件应按支架型号、连接器规格与线缆长度建立台账。故障排查先看电源与接头，再查线缆与内部线路。更换连接器时应同时检查对端插座与密封面，避免新件配上旧问题。长期运行设备建议按周期更换密封件，把故障处理在停机之前。若同一故障反复出现，应检查支架安装刚度与线缆走向，而不是只换连接器。
常见问题解答
问：矿用支架组件能用于地面设备吗？
答：可以，但属于高配置。地面环境若无认证要求，可按实际工况选择更经济的方案。
问：防护等级IP67够用吗？
答：井下常见要求为IP67及以上，且需配合正确的安装工艺，否则等级无法体现。
问：连接器如何防止振动松脱？
答：选择带螺纹锁紧或卡扣锁紧的结构，并配合线缆固定与定期检查，必要时做振动验证。
问：支架组件需要哪些认证资料？
答：需具备相应矿用安全认证证书与检测报告，且认证范围应覆盖实际型号与使用场景。
问：线缆有什么特殊要求？
答：应耐磨、耐油、阻燃，并具备足够弯曲性能，固定点与接头处要留应力释放。
问：可以按支架型号定制吗？
答：可以。科迎法支持按安装部位尺寸、运动范围与接口要求定制支架组件。
结语：矿用电液控制支架组件的核心，是把结构、连接与防护做成一个可靠整体，并通过合规认证。科迎法电气位于上海松江，提供矿用电液控制支架组件与矿用连接产品，欢迎按支架型号与工况咨询。
